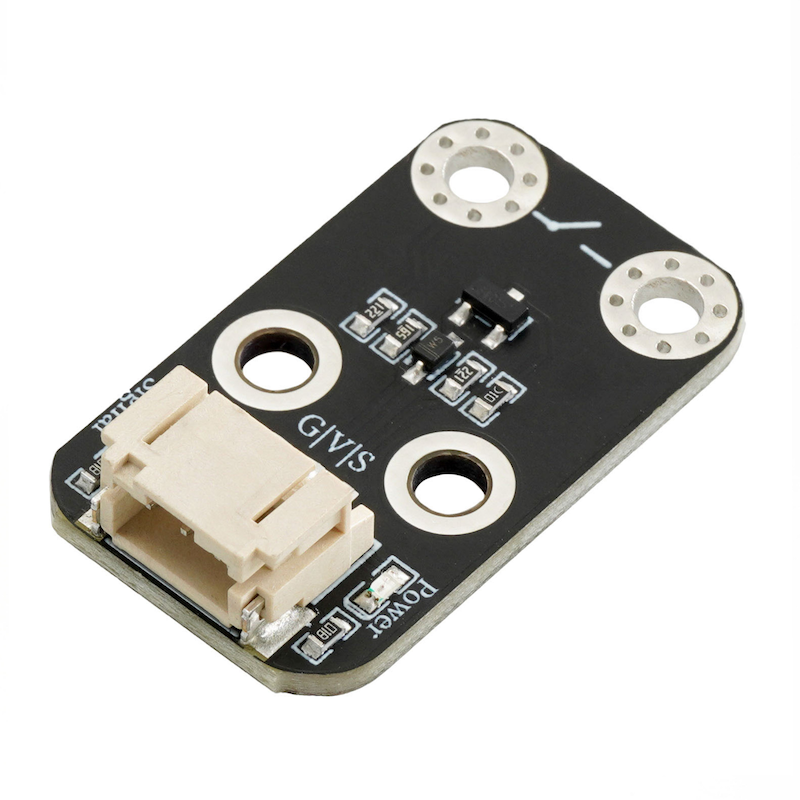

HS-S67P Leitfähigkeitsschaltermodul

1、Einführung

Der Leitungs-Schalter ist ein elektronisches Modul, das zur Überprüfung der Leitfähigkeit von Objekten verwendet werden kann.Der maximale zu detektierende Objekt hat 10 TΩ, kann sowohl Münzen, Drähte, Metalle und andere guten Leitern als auch den Körper, Früchte, Pflanzen und andere schlechten Leitern detektieren.Durch Berührung der Polaritäten des Leitungs-Schalters kann der Ausgabestatus des Moduls geändert werden, um verschiedene interaktive Kunstwerke zu erstellen, wie zum Beispiel Obst-Pianos, Musikklopfen und andere interessante Anwendungen. Es kann auch in verschiedenen interaktiven Spielen verwendet werden, als kritische Handlung der Aufgabenstellung, wie im gemeinsamen Herzen des Raumfluchts, und so weiter.

2、Schemazeichnung

HS-S67P-Leitungs-Schaltmodul SchemaKlicken Sie zum Anzeigen

3、Modulparameter

• Spannungsversorgung: 3.3V / 5V

• Verbindungsmethode: PH2.0 Steckerkabel

• Montageart: Schraubenfestigung

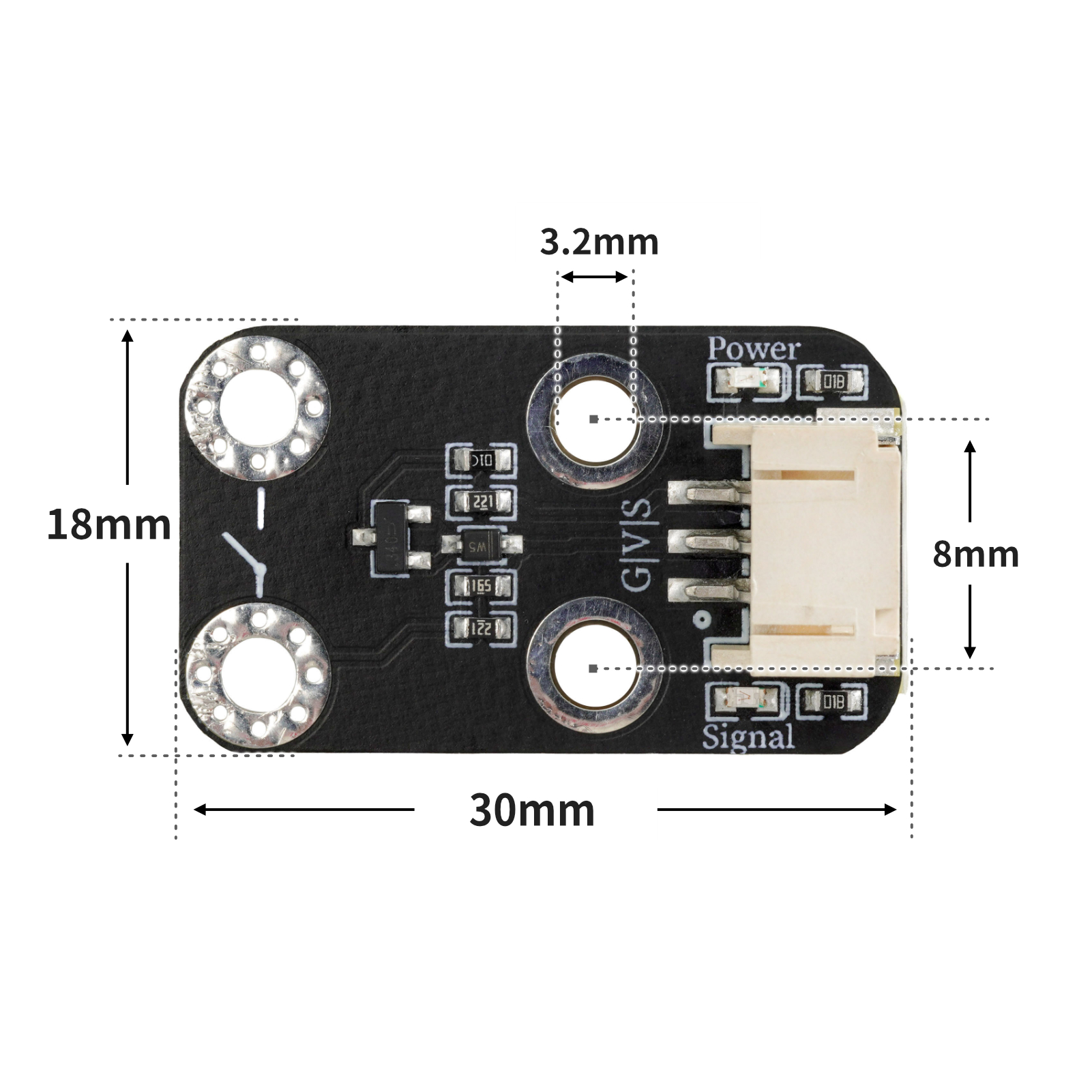

4, Platinegröße

5、Arduino IDE Beispielprogramm

Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
Anleitung zum Herunterladen und Importieren der Bibliotheksdateien für das Arduino IDE:Klicken Sie zum Anzeigen

Beispielprogramm (UNO-Entwicklerboard):

void setup(){
  Serial.begin(9600);
  pinMode(4, INPUT);
  pinMode(9, OUTPUT);
}

void loop(){
  //有源蜂鸣器模块接UNO开发板D9，电导开关模块接UNO开发板D4；
  //电导开关模块在连接到导体时，会产生一个高电平（1），使蜂鸣器响起；
  //当未检测到导体连接时，蜂鸣器不响。
  if (digitalRead(4) == 1) {
    digitalWrite(9,HIGH);
    Serial.println(String("导体连接：") + String(digitalRead(4)));

  } else if (digitalRead(4) == 0) {
    Serial.println(String("断开：") + String(digitalRead(4)));
    digitalWrite(9,LOW);
  }

}

6、ESP32 Python Beispiel (für Mixly IDE /米思齐)

Entwicklungsboard auswählen Python ESP32 [ESP32 Generic(4MB)] auf den Code-Modus umschalten und hochladen

Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE ESP32库文件下载及导入教程：Klicken Sie zum Anzeigen

示例程序（ESP32-Python）：

待更新...

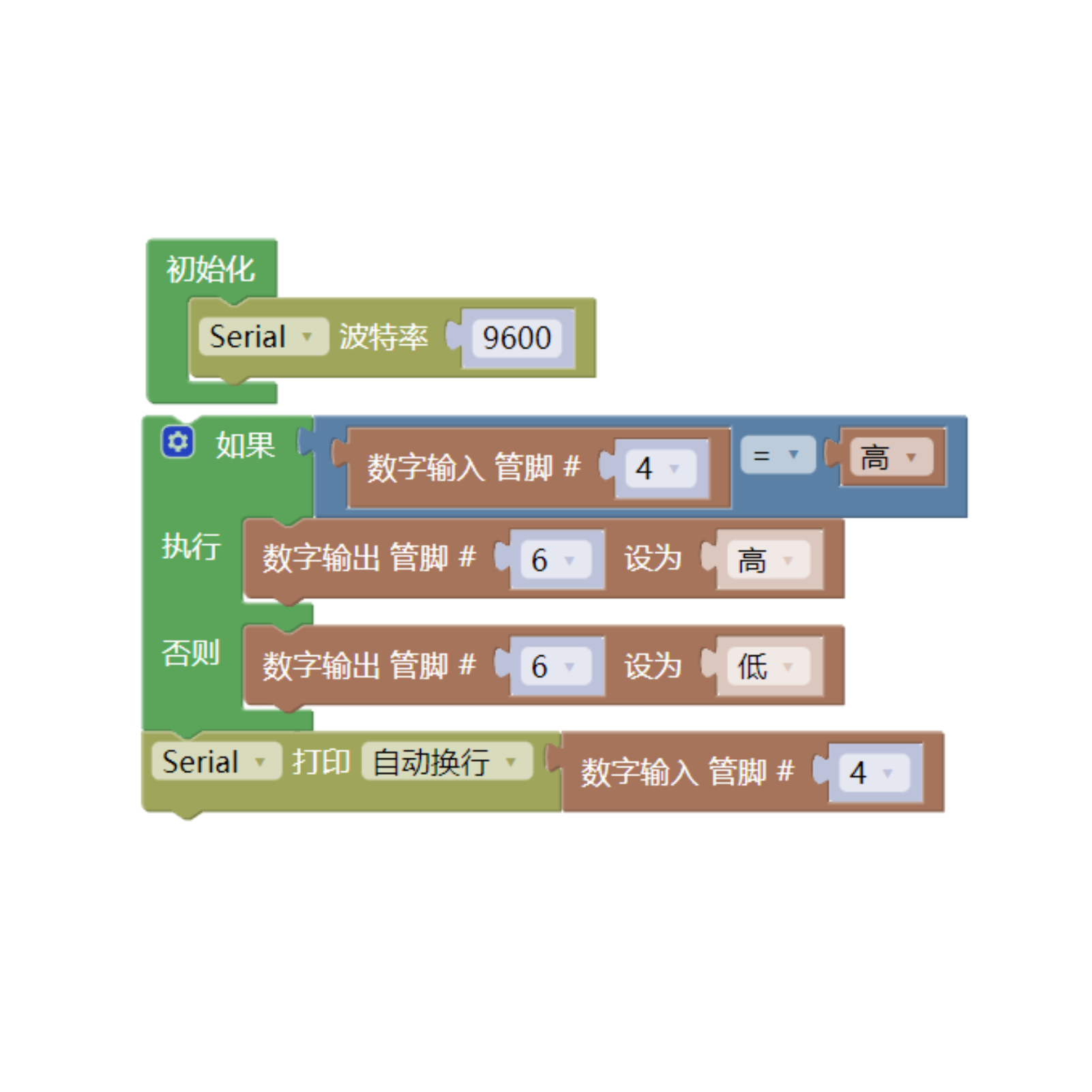

7、米思齐 Mixly 示例程序（图形化语言） in Deutsch

Beispielprogramm (UNO-Entwicklerboard):2、第二步将UNO开发板的库文件下载后解压在桌面。
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE Arduino库文件下载及导入教程：Klicken Sie zum Anzeigen

Beispielprogramm (ESP32-Entwicklungsboard):2、第二步将UNO开发板的库文件下载后解压在桌面。
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE ESP32库文件下载及导入教程：Klicken Sie zum Anzeigen

Bilder müssen aktualisiert werden...

8、Testumgebung Einrichtung

Testumgebung für Arduino UNO einrichten

Vorbereiten Sie die Komponenten:

• HELLO STEM UNO R3 Entwicklungsplatine *1

• HELLO STEM UNO R3 P Erweiterungsplatte *1

• USB type-c Datenkabel *1

• Aktiver Heulmodul (HS-F07P) *1

• Leitungs-Schaltmodul (HS-67P) *1

• PH2.0 3P Stecker auf DuPont-Kabel umwandeln *2 oder PH2.0 3P Doppelkopf-Stecker-Kabel *2

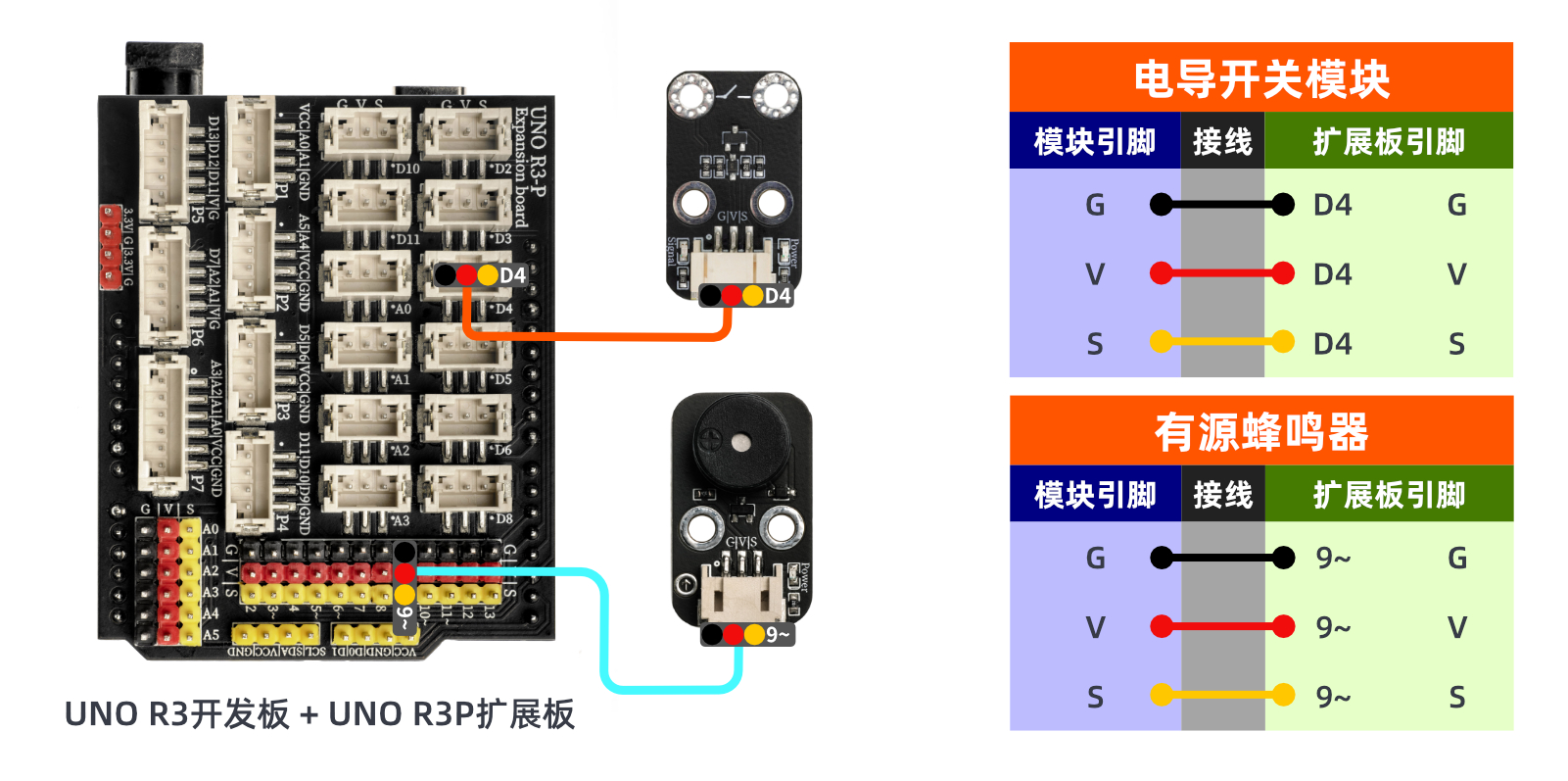

Schaltplan der Leitung:

ESP32 Testumgebung einrichten

Vorbereiten Sie die Komponenten:Wird aktualisiert...

Schaltplan der Leitung:Wird aktualisiert...

9、Video-Tutorial

Video-Tutorial:Klicken Sie zum Anzeigen

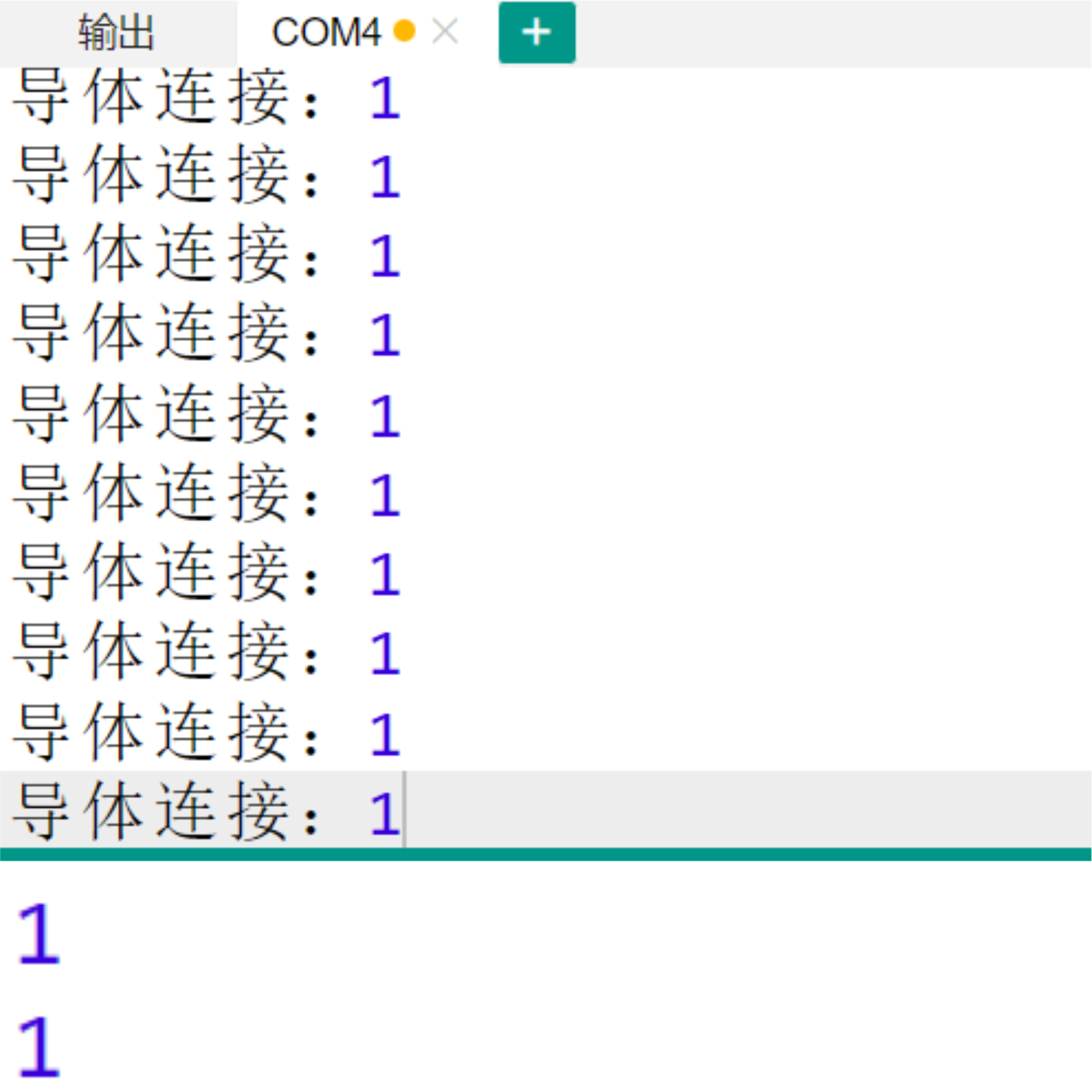

10、Testergebnis

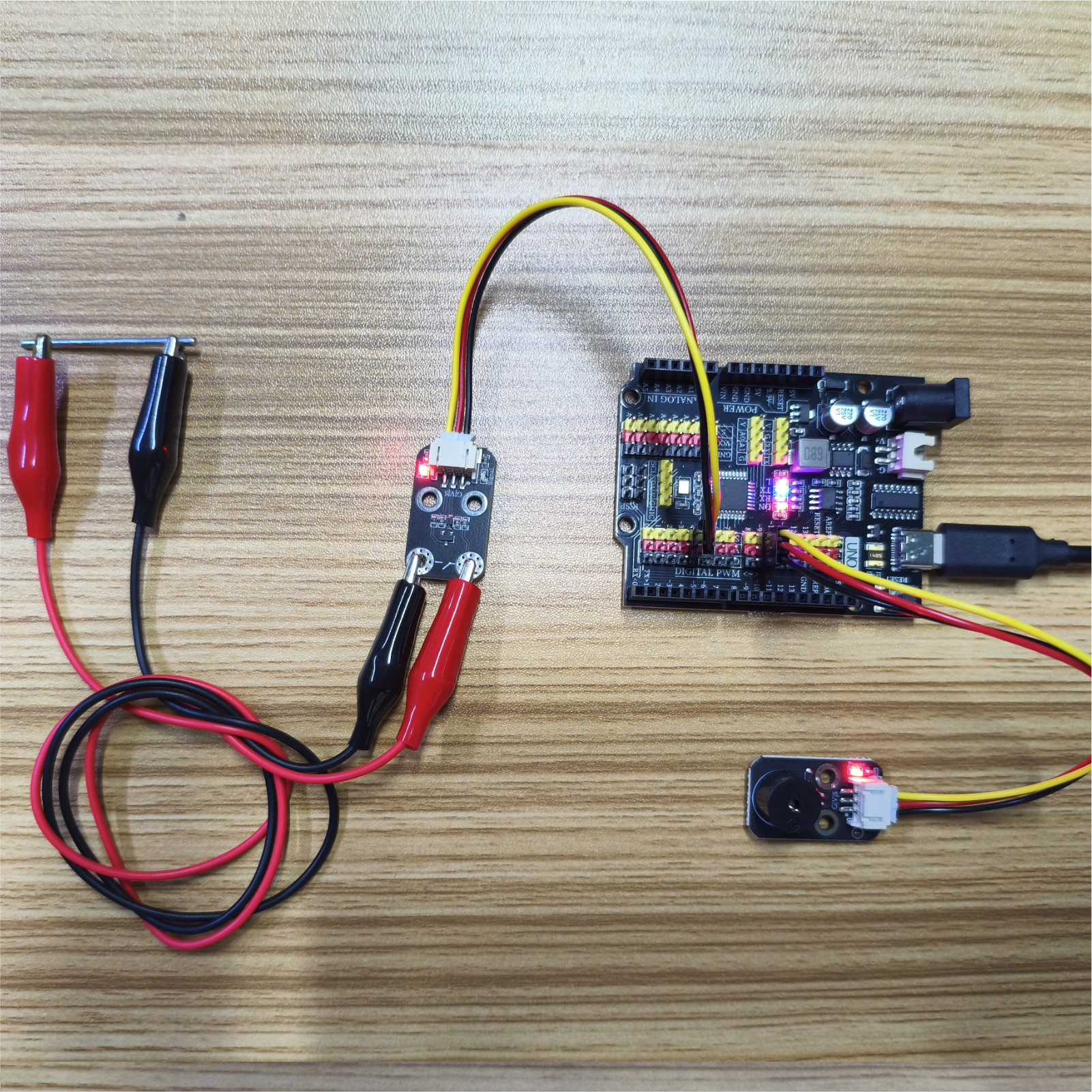

Arduino UNO Testergebnis：

Die Komponenten sind angeschlossen und die Software auf die Arduino UNO-Platine hochgeladen. Es wird festgestellt, dass der Piezo-Klangkopf klingelt, wenn der Leitungsmodul an den Leitkörper angeschlossen ist; im Gegenteil, ertönt der Piezo-Klangkopf nicht.

ESP32 Testergebnis:

Wird aktualisiert...
