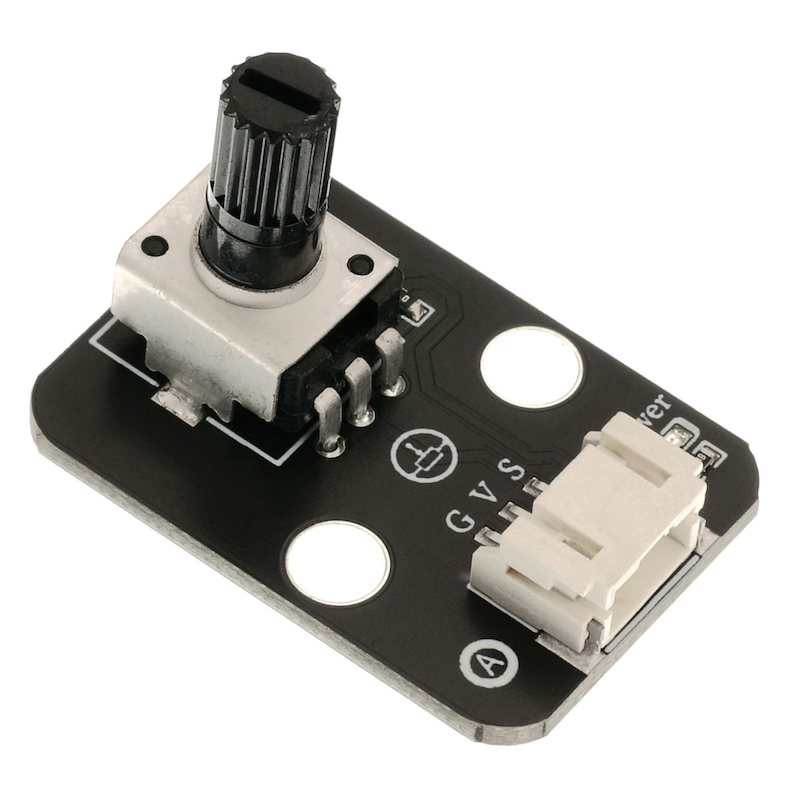

HS-S28-L Drehpotentiometer

1、Einführung

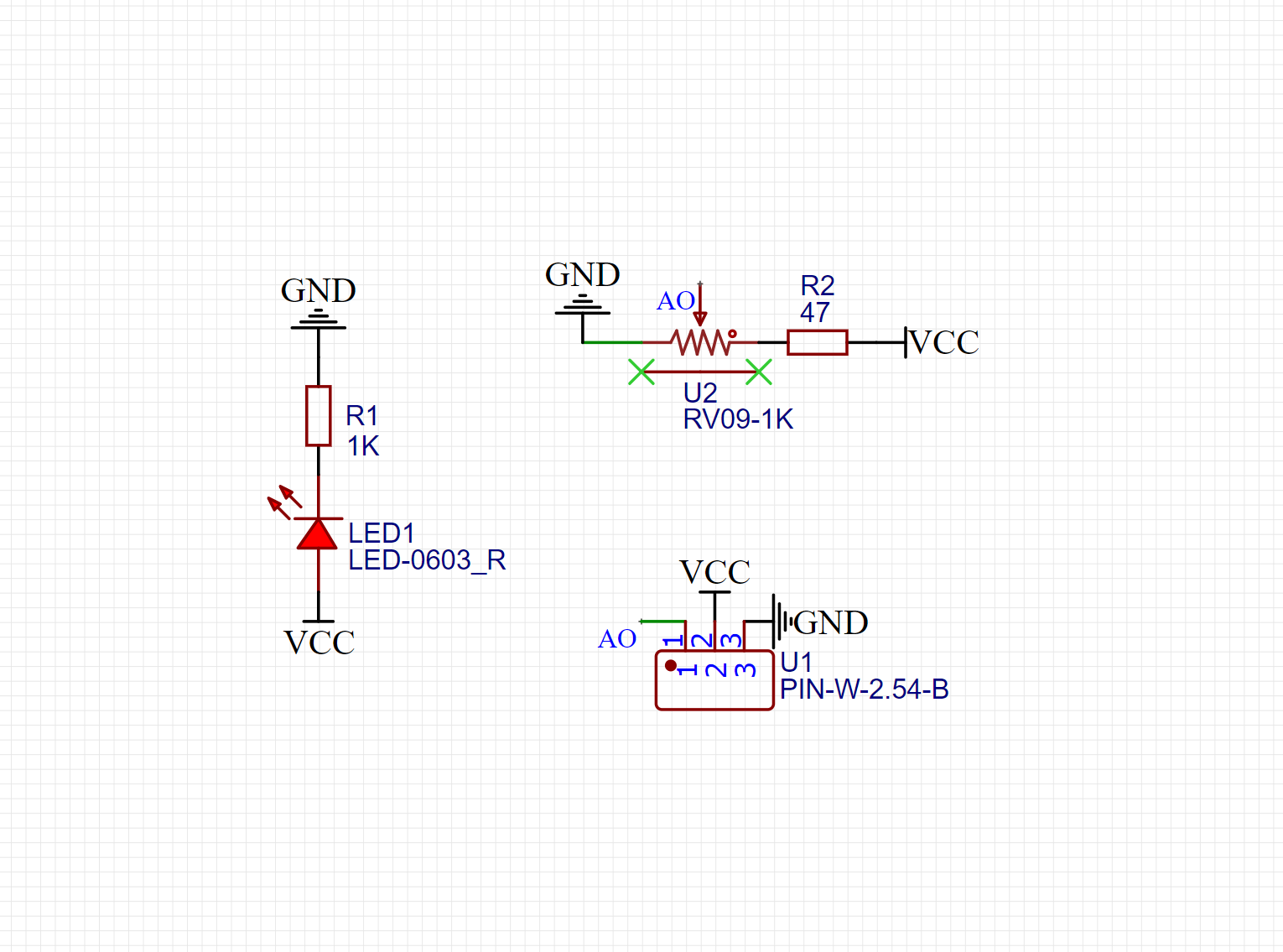

2、Schemazeichnung

3、Modulparameter

• Spannungsversorgung: 3.3V / 5V

• Verbindungsmethode: PH2.0 Steckerkabel

• Montageart: Doppelbolzenfixierung

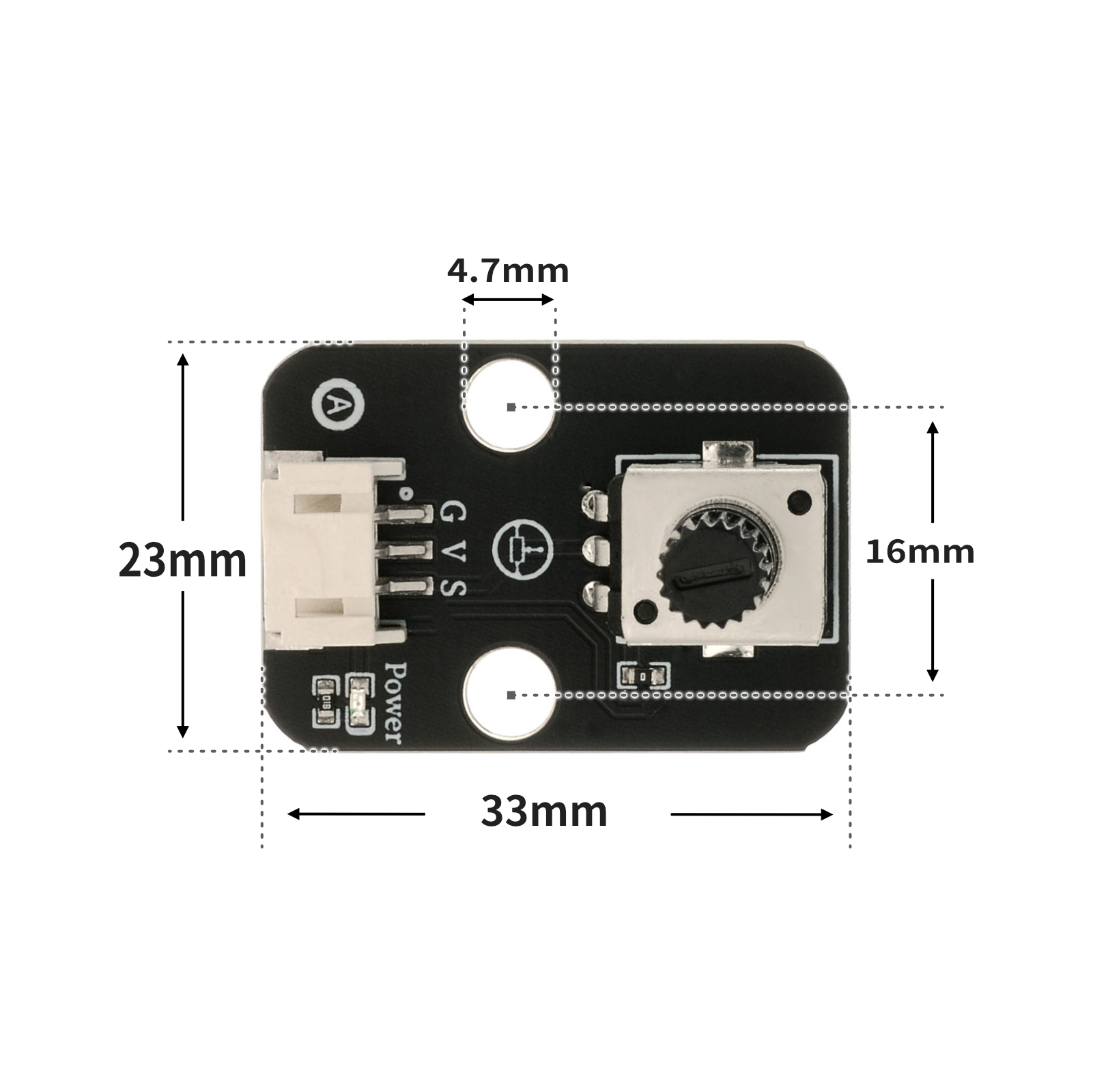

4, Platinegröße

5、Arduino IDE Beispielprogramm

Arduino UNO Beispiel (für Mixly IDE, Arduino IDE):

volatile float Voltage;
volatile float data;
volatile int light;

void setup(){
Serial.begin(9600);
Voltage = 0;
data = 0;
light = 0;
pinMode(6, OUTPUT);
}

void loop(){
//电位器接A0；led灯接D6

data = analogRead(A0);
Voltage = (data / 1023) * 5;
light = (map(constrain(analogRead(A0), 0, 1023), 0, 1023, 0, 255));
Serial.print("Voltage is:");
Serial.print(Voltage);
Serial.print("V");
Serial.print(" light is:");
Serial.println(light);
analogWrite(6, light);
delay(100);

}

ESP32 Python-Beispiel (geeignet für Mixly IDE / Mezishi)
（Entwicklungsboard auswählen Python ESP32 【ESP32 Generic(4MB)】in den Code-Modus wechseln und hochladen ）：

import machine
from mixpy import math_map


value = 0
light = 0
adc32 = machine.ADC(machine.Pin(32))
pwm2 = machine.PWM(machine.Pin(2))
while True:
value = adc32.read_u16()
light = (math_map(value, 0, 65535, 65535, 0))
pwm2.duty_u16(int(light))

6、米思齐 Mixly 示例程序（图形化语言）

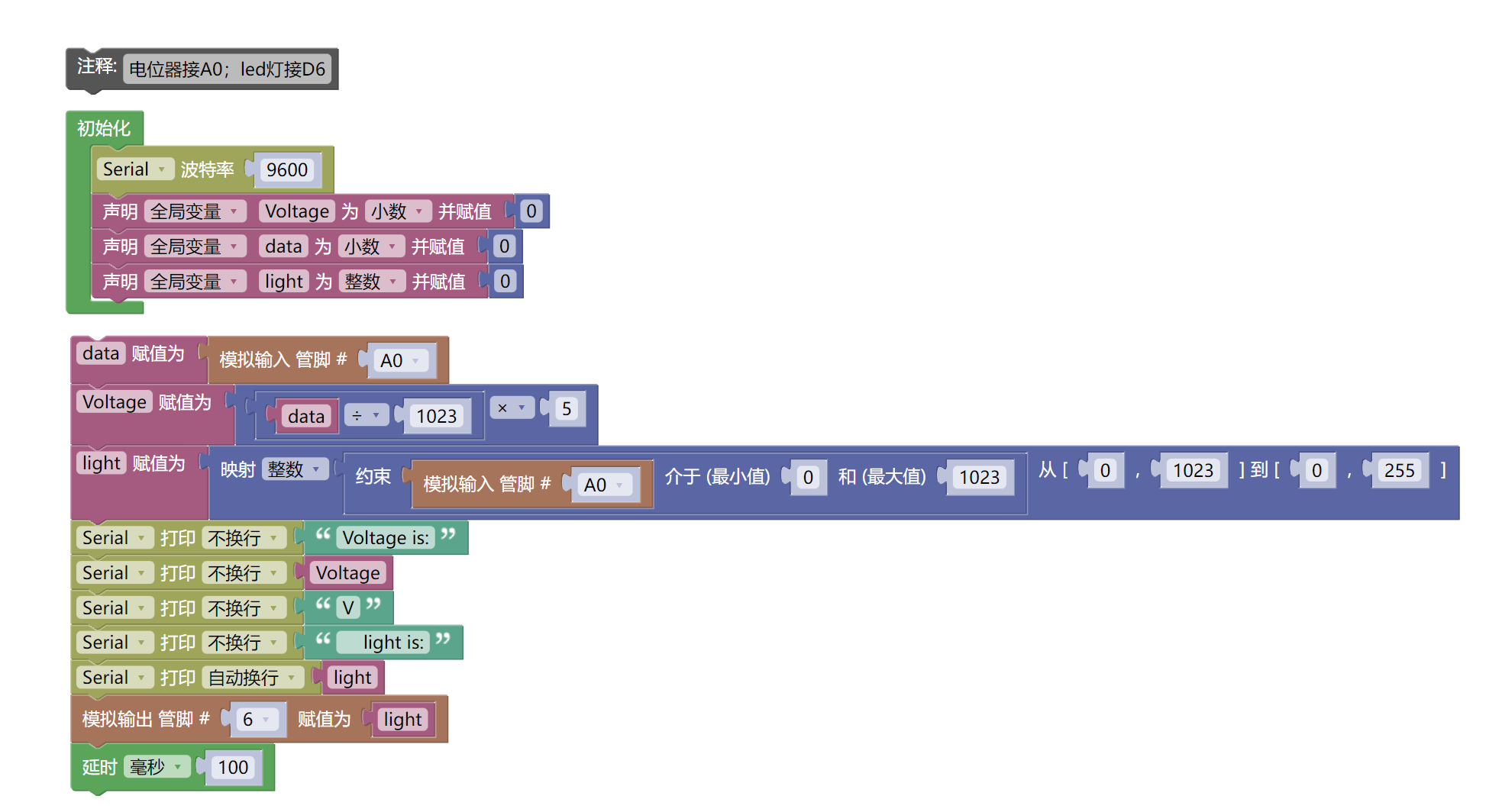

Arduino UNO Grafische Beispielprogramme:2、第二步将UNO开发板的库文件下载后解压在桌面。

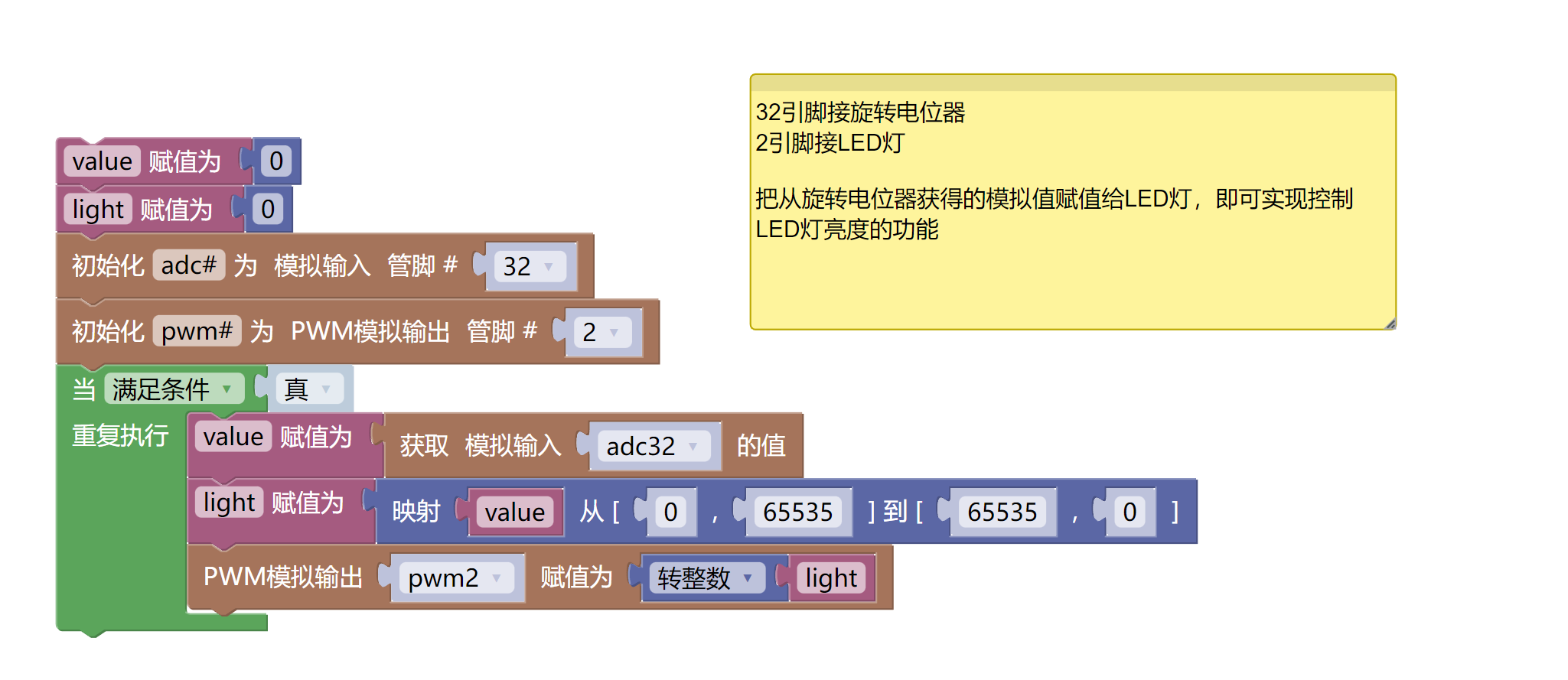

ESP32 Python-Grafikbeispielprogramm:2、第二步将UNO开发板的库文件下载后解压在桌面。

7, Aufbau des Testumgebungs

Testumgebung für Arduino UNO einrichten

Vorbereiten Sie die Komponenten:

• UNO-R3 Entwicklungsboard *1

• UNO-R3 P Erweiterungsplatine *1

• USB type-c Datenkabel *1

• LED-Leuchtmittelmodul (HS-F08L) *1

• Drehpotentiometer-Modul (HS-S28L) *1

• PH2.0 3P Doppelkopfsteckerleitung *2

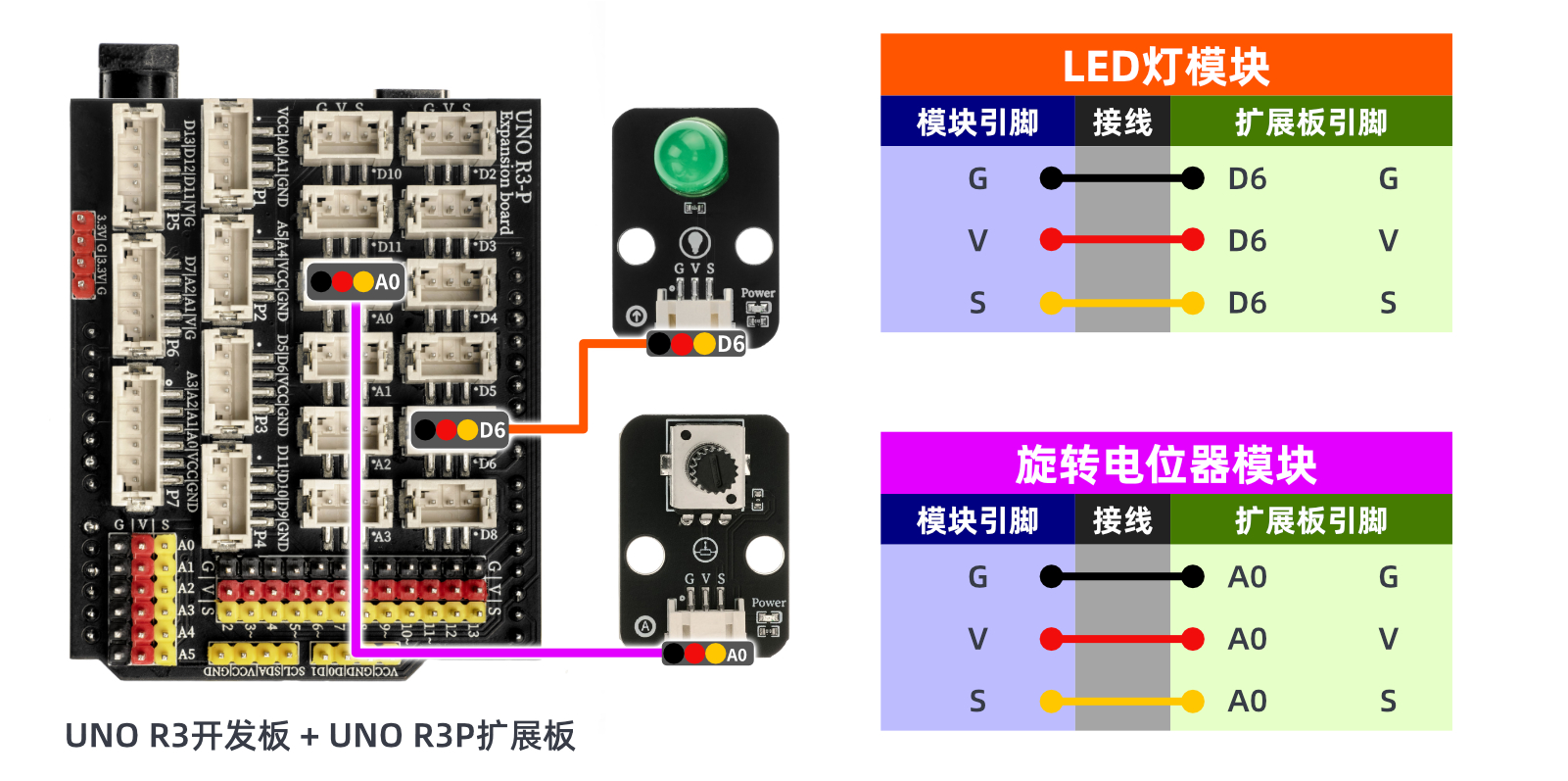

Schaltplan der Leitung:

ESP32 Python Testumgebung Einrichtung

8, Video-Tutorial

Arduino UNO Video-Tutorial:Klicken Sie zum Anzeigen

ESP32 Python Videoanleitung:

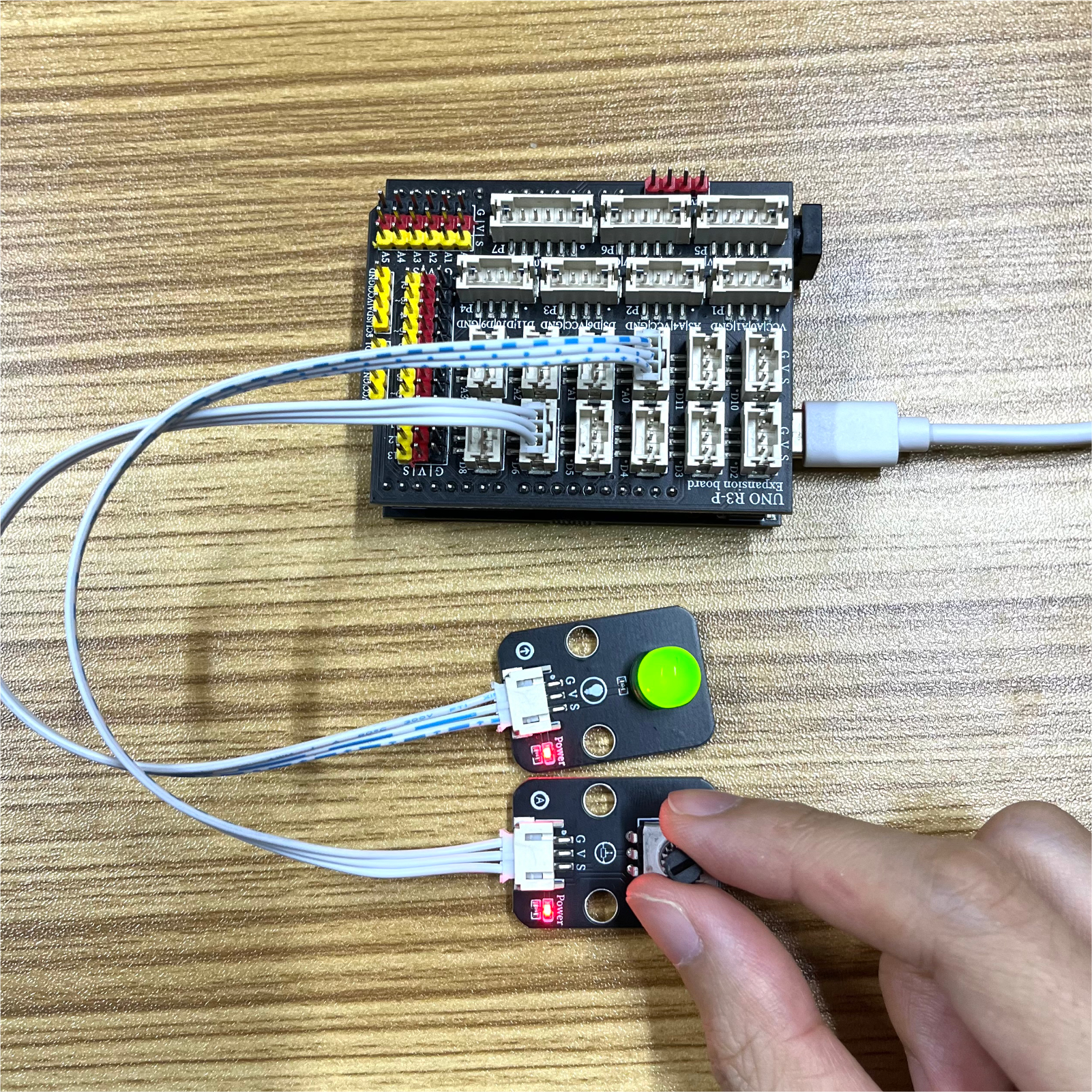

9, Testergebnis

Arduino UNO Testergebnis:

Durch die Einstellung des Drehpotentiometers kann die Helligkeit der LED-Leuchte gesteuert werden.Der Drehpotentiometer entspricht einem verstellbaren Widerstand, daher können wir den analogen Wert des Potentiometers erhalten (der über die Seriellausgabe angezeigt werden kann), durch 1023 geteilt und mit dem entsprechenden Spannung (5V) multipliziert, wird die gewünschte Spannungswert erhalten.

ESP32 Python-Testergebnis:

Durch Einstellen der Drehknöpfe des Drehpotentiometers kann die Helligkeit der LED-Leuchte gesteuert werden. Der Drehpotentiometer entspricht einem veränderlichen Widerstand und kann die Helligkeit der LED-Leuchte regulieren.
