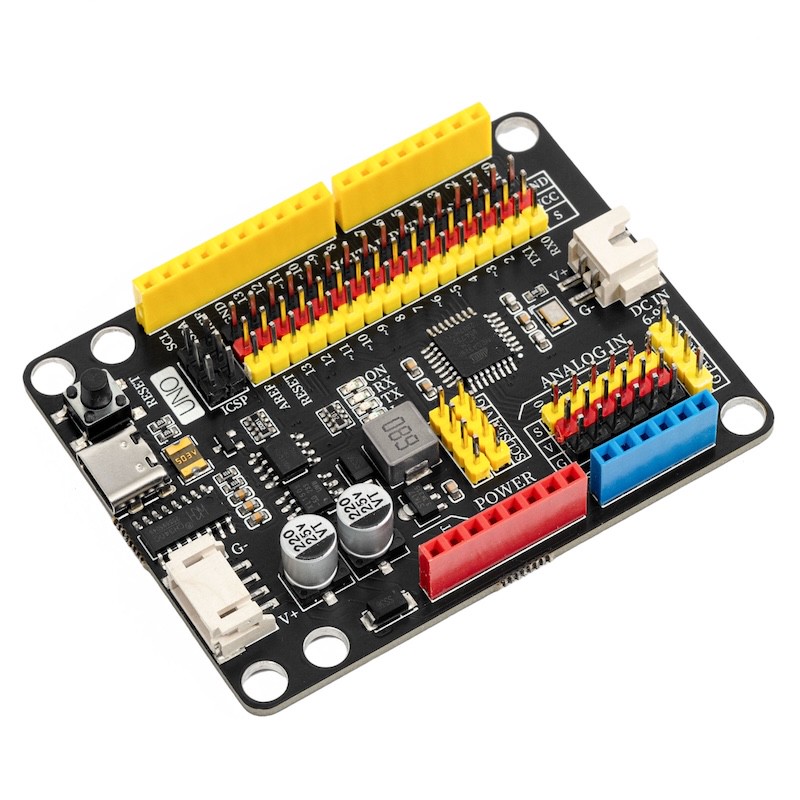

1、Einführung
Dieses kompatible Arduino-Board ist speziell für Lego-Fans und Kreativen entwickelt und ist mit den Lego-Programmsteinen kompatibel. Es kann leicht auf den Lego-Technik-Steinen montiert werden.Im Vergleich zur offiziellen Arduino UNO hat sie die Stromversorgung erheblich verbessert, G|V kann eine maximale Ausgangsleistung von 5V2.5A/3.3V1A bieten, um die Stabilität der Arbeit in komplexen Projekten zu gewährleisten, erlaubt den Eingang von 6-9VDC, unterstützt die beiden Eingangsstecker PH2.0-4P und XH2.54, kann über Umsteckkabel direkt mit dem LEGO 9V-Batteriekasten verbunden werden, was die Anwendung in verschiedenen mobilen Projekten erleichtert.
2、Technische Spezifikationen
Mikrocontroller | ATmega328P-PU |
|---|---|
Betriebsspannung | 5V |
Eingangsspannung (empfohlen) | 6-9V (DC Gleichstrom) |
Digitale Pin | 14 Stück (davon 6 mit PWM-Ausgang) |
PWM-Digital I/O Pin | 6 (D3, D5, D6, D9, D10, D11) |
Simulations-Eingangs-Pin | 6 (A0-A5) |
Gleichstromstrom (S) jeder I/O-Leitung | 20 Milliampere (mA) |
5V Gleichstromspannungsquelle Ausgang (G|V) | 2000 Milliampere (mA) |
Flash Memory | 32 KB （ATmega328），davon 0,5 KB durch den Bootloader verwendet |
SRAM | 2 KB (ATmega328P-PU) |
EEPROM | 1 KB (ATmega328P-PU) |
Taktschwingung | 16 MHz |
Brettbestücktes LED | D13 |
3、Eigenschaften
1、Kompatibel mit LEGO-Programmiersteckern, kann direkt auf LEGO-Steine montiert werden
2、Stärkung der Stromversorgung, G|V kann eine maximale Ausgangsleistung von 5V2.5A/3.3V1A bieten
3、Einbaugeschlossene Sicherungsschaltung und Spannungsquellenauswahl
4、Type-C-Kommunikationsinterface, unterstützt A2C/C2C-Kabel, keine Unterscheidung von Vor- und Rückseite erforderlich, einfacher zu verwenden
5、Unterstützt die beiden Eingangsstecker PH2.0-4P und XH2.54, ermöglicht den Eintrag von 6-9VDC
6、G|V|S Ausbaustiftanschluss mit 2,54 mm Spacing auf der Platine, ohne Erweiterungsplatine zu verwenden

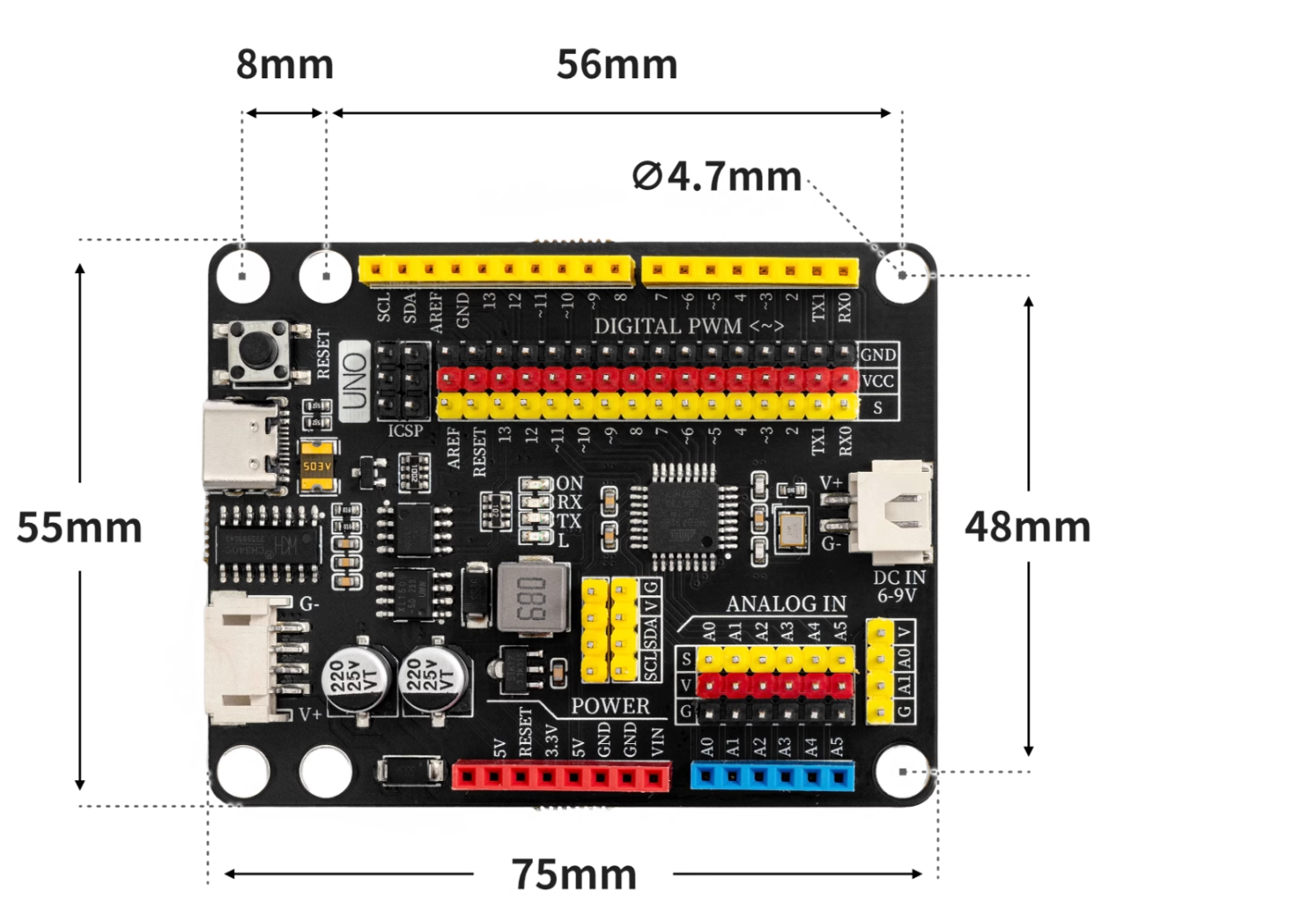

4, Platinegröße

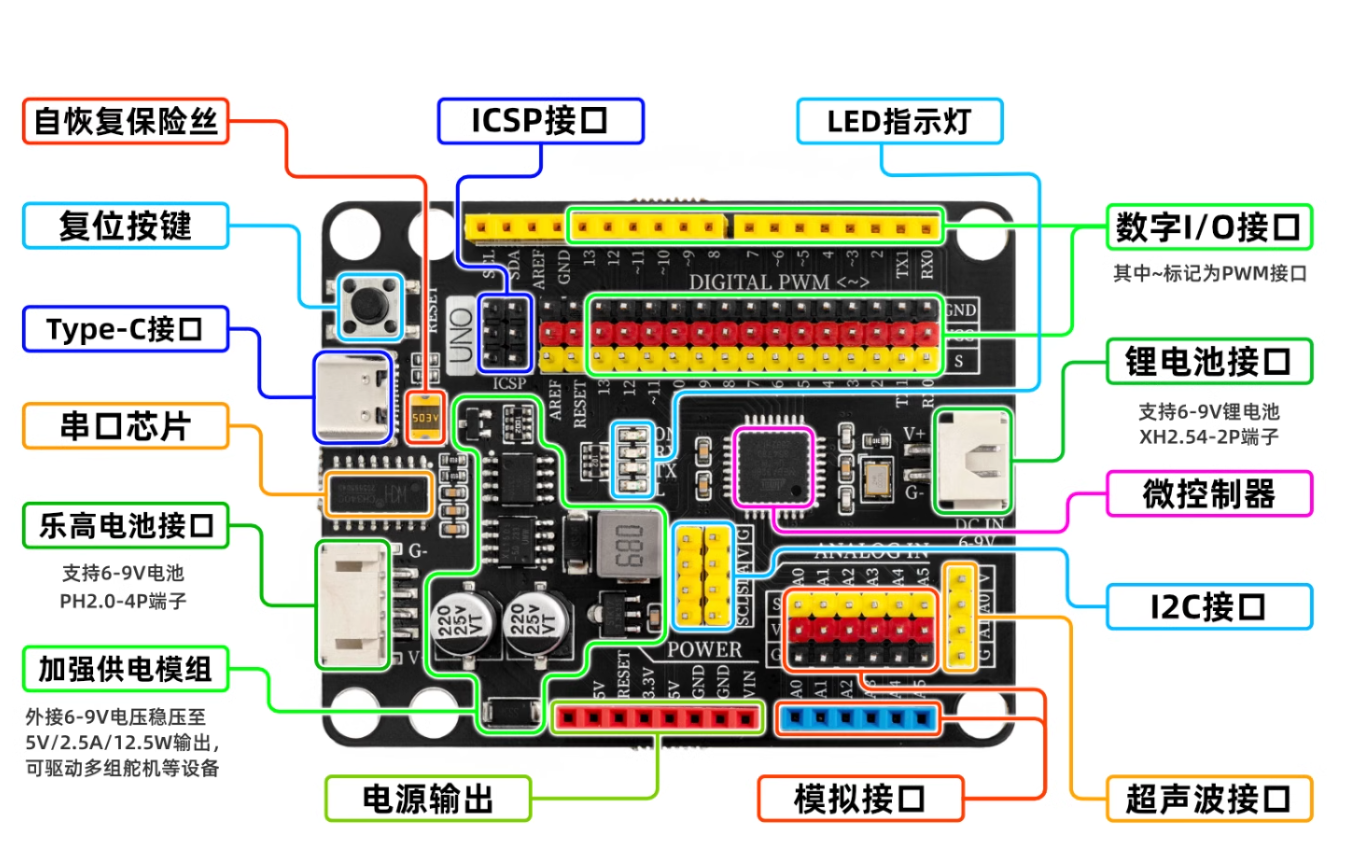

5、Entwicklungsboard-Decodierung
① Reset-Taste
Drücken Sie die Reset-Taste, um das Programm neu zu starten.② USB-Serielschnittstelle
Der Chip ist verantwortlich für die Umwandlung der vom USB empfangenen Daten in Seriendaten für den Hauptchip.③DC-Stromanschluss und verstärkte Stromversorgungseinheit
Der Strommodul ist verantwortlich für die Stromversorgung der Hauptplatine, die 6-12V externen Spannungseingang wird auf 5V/2A/10W Spannungsregler ausgegeben, kann mehrere Gruppen von Servomotoren, Spielmotoren, Mikro-Plattformen und andere Geräte ansteuern.④Selbstaufheilende Sicherung
Wenn die Entwicklungsplatine aufgrund eines fehlerhaften Verbindungsfehlers einen Kurzschluss verursacht, schaltet der Sicherungsdraht automatisch die Stromverbindung zwischen der Entwicklungsplatine und dem Computer unterbrochen, um den Computer-USB-Anschluss vor dem Verbrennen oder dem Absturz des Computers zu schützen.⑤Type-C-Anschluss
verantwortlich für Daten herunterladen und USB-Stromversorgung.⑥Stromversorgungsschalter-Chip
FDN340P Feldeffekttransistor + LMV358IDGKR Verstärker组成的外部給電とUSB給電自動切換制御システム。Die Entwicklungskarte wird standardmäßig über den USB-Anschluss mit Strom versorgt. Wenn externe Spannung zugeführt wird, schaltet der Controller automatisch vom USB-Stromversorgung ab und schaltet auf die externe Spannungsversorgung um. Wenn die externe Spannung unterbrochen wird, schaltet sie automatisch zurück auf die USB-Stromversorgung. Diese Funktion schützt den Computer vor Störungen durch die externe Stromversorgung der Entwicklungskarte.⑦Mikrocontroller
ATMEGA328P Hauptkontrollchip ist das Gehirn der Entwicklungsplatine, verantwortlich für die Programm speichern, ausführen, Berechnung und Verarbeitung, Signal Eingang und Ausgang und andere Funktionen.⑧ Seriell Chip
Beim Schreiben der Initialisierungssoftware auf die Entwicklungsplatine oder dem Download der Software über den Compiler arbeitet dieser Chip.⑨ ICSP-Seriell Dateninterface
Initialisierungsprogramm für die Entwicklungsplatine schreiben oder diesen Anschluss beim Download der Programme mit dem Compiler verbinden.⑩ LED Anzeigeleuchte
Bordmounted 4 LED indicators, (ON) as power indicator, lights up when powered on, (RX)(TX) as serial port signal indicators, the LED light flashes when there is serial port signal communication, (L) as D13 pin light, the light turns on when the D13 signal is high.
Notwendigkeit
UNO-MOC-PRO hat eine wieder einsetzbare Mehrsicherung und schützt den USB-Anschluss des Computers vor Kurzschluss und Überstrom.Wenn mehr als 500 mA an den USB-Anschluss angelegt wird, schaltet der Sicherungsstreifen automatisch den Kontakt ab, bis der Kurzschluss oder die Überlastung beseitigt wird.
