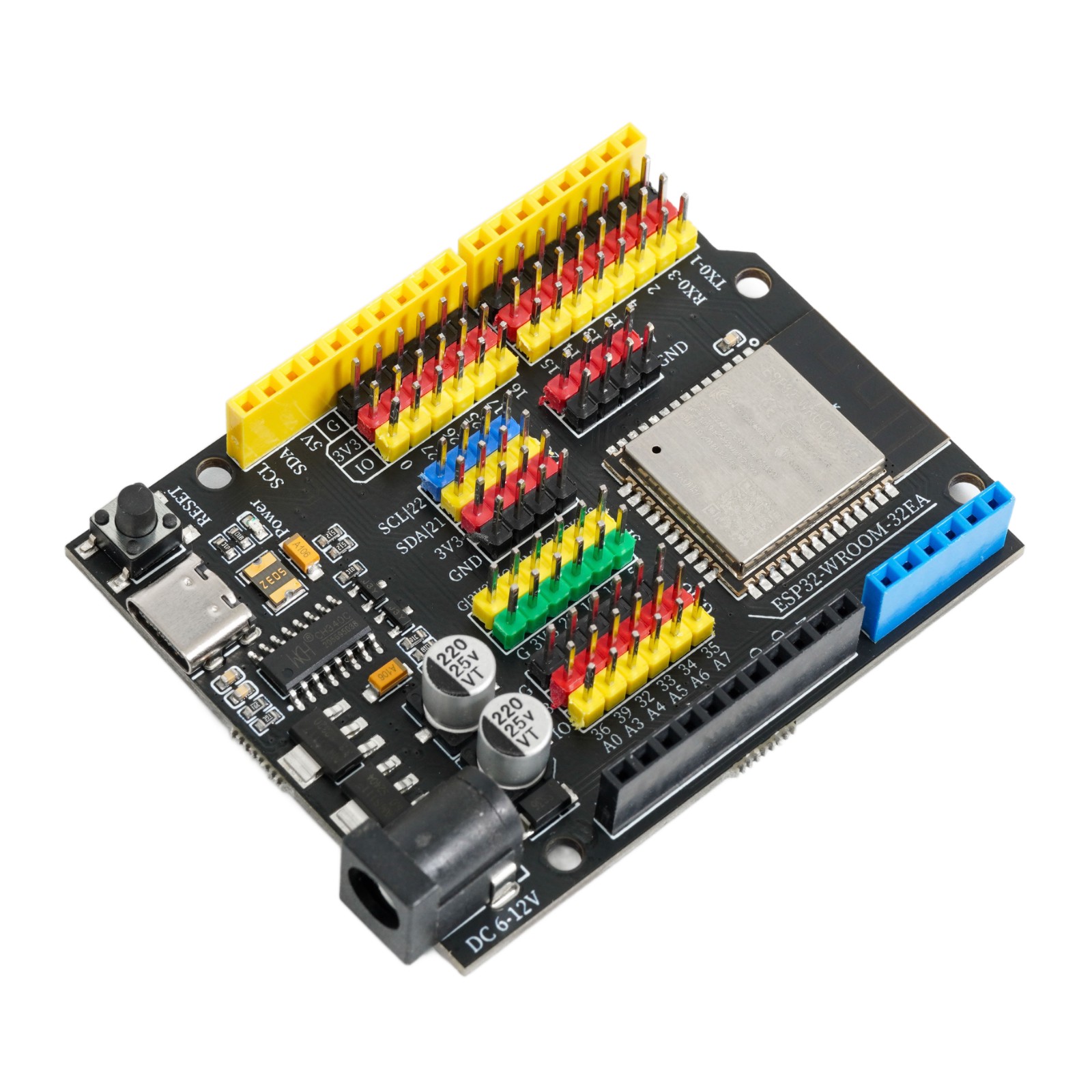

Hallo STEM ESP32-WROOM-32EA

1、Einführung

ESP32-WROOM-32-N4。

Leixun offizielle Datenhandbuch:esp32-wroom-32e_esp32-wroom-32ue_datenblatt_cn.pdf

2、Technische Spezifikationen

3、Eigenschaften

1、verwendet wird das Original-ESP32-WROOM-32E-Modul, das 2023 vom Shenzhen Xinyuan Electronics Company veröffentlicht wurde
2、stärkere Stromversorgung, G|V kann eine maximale Ausgangsleistung von 3,3V 40mA bieten
3、Einbaugeschlossene Sicherungsschaltung und Spannungsquellenauswahl
4、Type-C-Kommunikationsinterface, keine Unterscheidung zwischen Plus und Minus erforderlich, einfacher zu verwenden
5、unterstützt den DC5525-Eingangsanschluss und erlaubt 6-12VDC-Eingang
6、G|V|S Ausbaustiftanschluss mit 2,54 mm Spacing auf der Platine, ohne Erweiterungsplatine zu verwenden

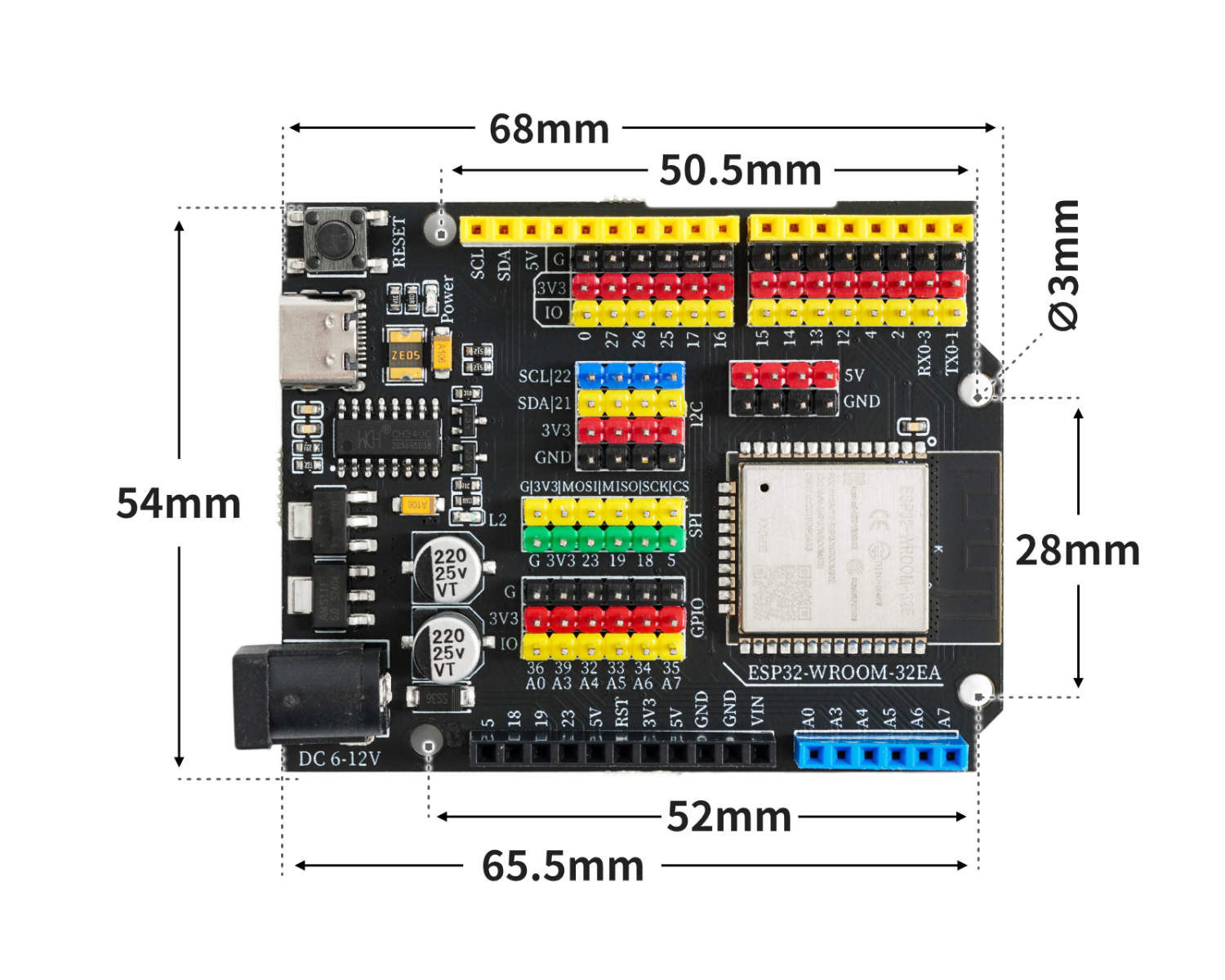

4, Platinegröße

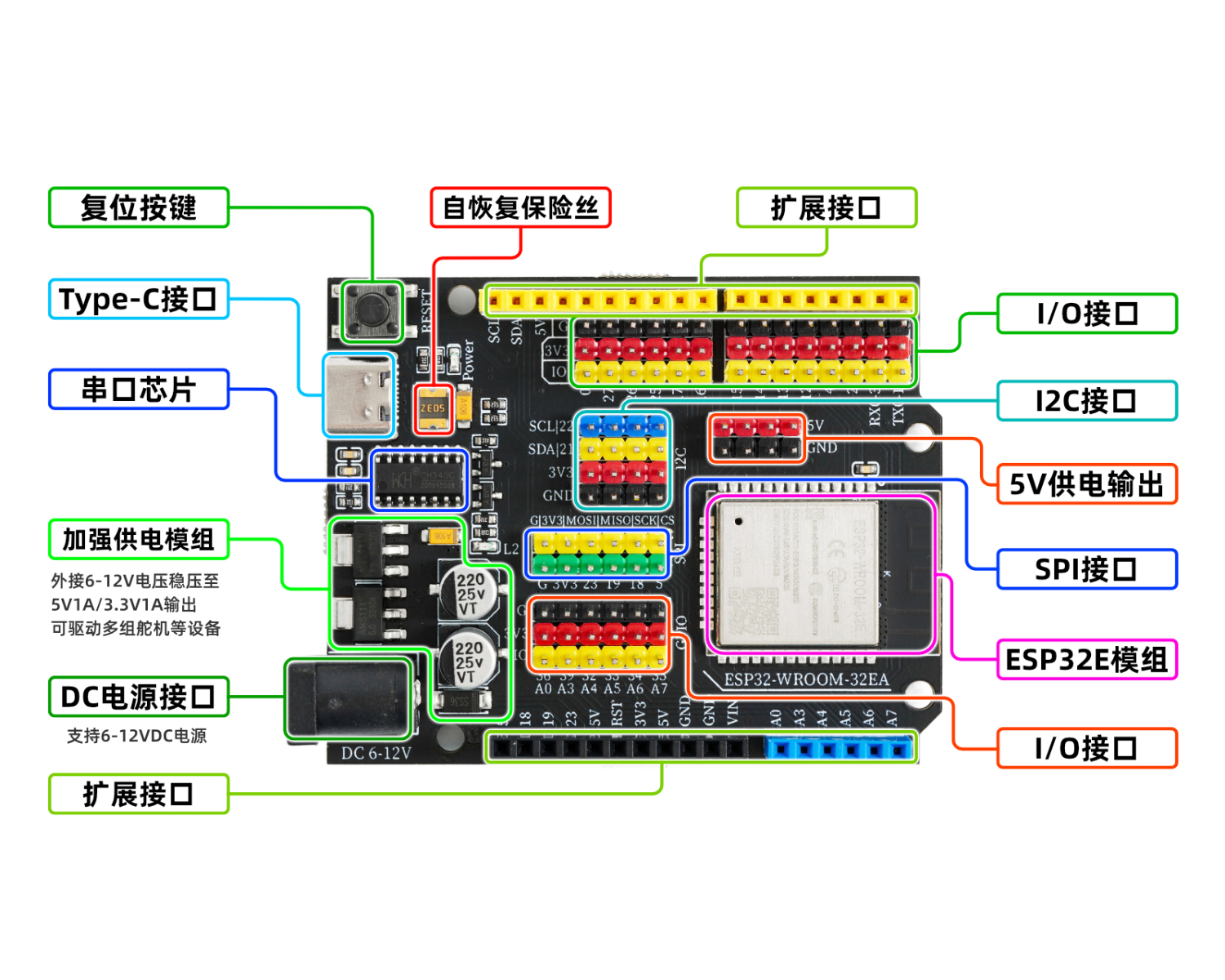

5、Entwicklungsboard-Decodierung

• Reset-Taste
  Drücken Sie die Reset-Taste, um das Programm neu zu starten.

• Serienbus-Chip
  Der Chip ist verantwortlich für die Umwandlung der vom USB empfangenen Daten in Seriendaten für den Hauptchip.

• 5V/2A-Spannungsmodul
  Der Strommodul ist verantwortlich für die Stromversorgung der Hauptplatine, die 6-12V externen Spannungseingang wird auf 5V/2A/10W Spannungsregler ausgegeben, kann mehrere Gruppen von Servomotoren, Spielmotoren, Mikro-Plattformen und andere Geräte ansteuern.

• Selbstheilender Sicherung
  Wenn die Entwicklungsplatine aufgrund eines fehlerhaften Verbindungsfehlers einen Kurzschluss verursacht, schaltet der Sicherungsdraht automatisch die Stromverbindung zwischen der Entwicklungsplatine und dem Computer unterbrochen, um den Computer-USB-Anschluss vor dem Verbrennen oder dem Absturz des Computers zu schützen.

• Type-C-Schnittstelle
  verantwortlich für Daten herunterladen und USB-Stromversorgung.

• Außenstromversorgung und USB-Stromversorgung automatisch umschaltbarer Controller
  FDN340P Feldeffekttransistor + LMV358IDGKR Verstärker组成的外部給電とUSB給電自動切換制御システム。Die Entwicklungskarte wird standardmäßig über den USB-Anschluss mit Strom versorgt. Wenn externe Spannung zugeführt wird, schaltet der Controller automatisch vom USB-Stromversorgung ab und schaltet auf die externe Spannungsversorgung um. Wenn die externe Spannung unterbrochen wird, schaltet sie automatisch zurück auf die USB-Stromversorgung. Diese Funktion schützt den Computer vor Störungen durch die externe Stromversorgung der Entwicklungskarte.

• ESP32E-Modul

Der ESP32-WROOM-32E-Mikrocontroller ist das Gehirn der Entwicklungsplatine und verantwortlich für die Speicherung, Ausführung, Berechnung und den Ein- und Ausgang von Signalen.

• Erweiterungsplatinenanschluss
  Zur Verbindung mit dem Zubehör-Board unseres Unternehmens, das das Anschließen von Modulen erleichtert.

6、Treiber herunterladen und installieren

Windows 7, 8, 10, 11 System USB-Treiber Herunterladen und Installationsmethoden:Klicken Sie zum Anzeigen

Mac OS Systems USB Treiber Herunterladen：CH34X USB-Serie Mac OS Treiber Download- und Installationsanleitung

Um Arduino IDE zu verwenden, um ESP32 zu entwickeln, müssen Sie eine zusätzliche Quelle zu den Boardmanagern von Arduino IDE hinzufügen und ESP32 installieren.Wir müssen zunächst die ESP32-Entwicklungskarte-URL hinzufügen.Datei öffnen Menü Optionen.

Kopieren und fügen Sie den folgenden Link in die URL der zusätzlichen Entwicklungskarte-Verwaltung ein：

Bitte installieren Sie das ESP32-Entwicklerboard, wählen Sie im Menü Werkzeuge -> Entwicklerboard-Manager...

In der Suchleiste nach esp32 suchen, können Sie die esp32-Bibliothek sehen, wählen Sie die Version 2.0.4 aus, klicken Sie auf Installieren und warten Sie auf die Installation bis sie abgeschlossen ist.

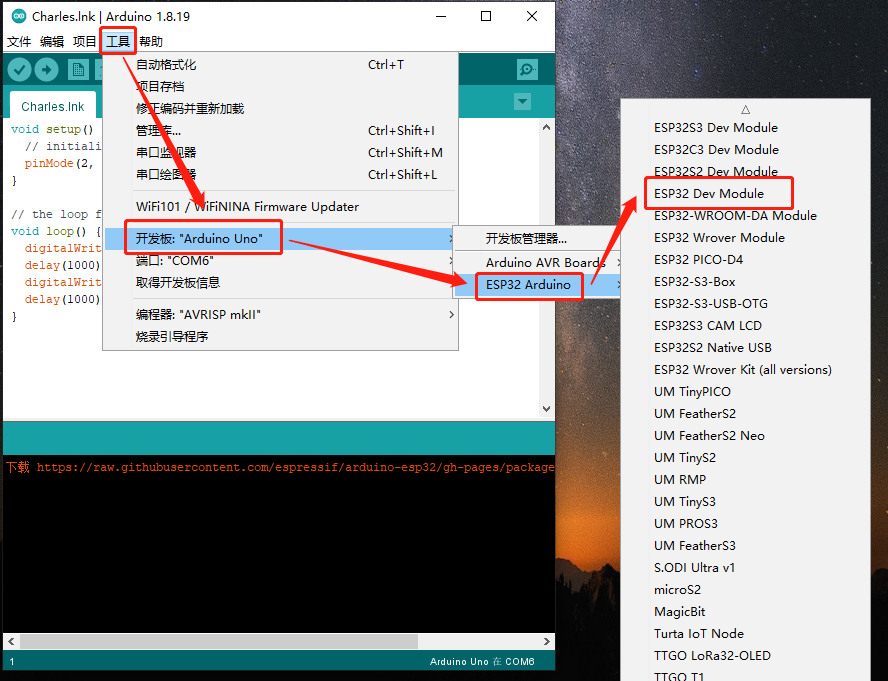

Wählen Sie die entsprechende Entwicklungsplatine ESP32 Dev Module.

Wählen Sie nach der Auswahl der Entwicklungsplatine die Werkzeugmenüoptionen, wenn Sie nicht debugging können, bleiben Sie bei den Standardeinstellungen.

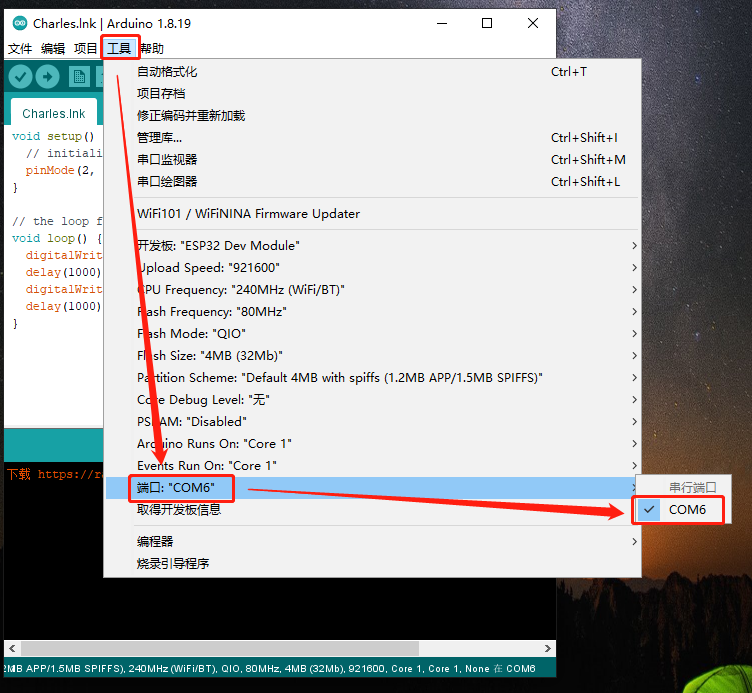

Dann wählen Sie den Port für ESP32 aus,

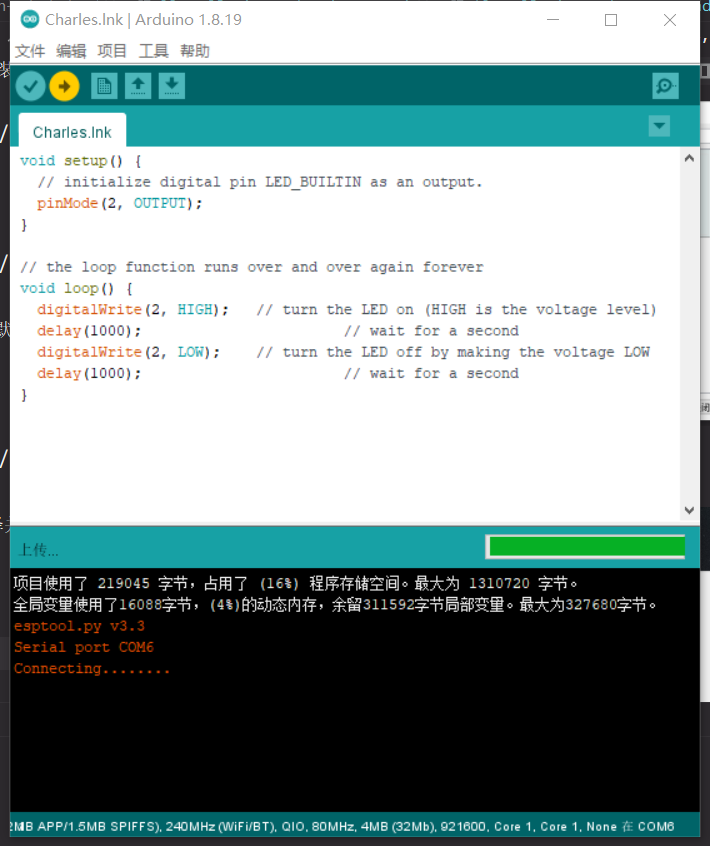

Letztendlich öffnen wir den Testcode im Beispielprogramm, kompilieren und führen aus.

Beispielprogramm:2、第二步将UNO开发板的库文件下载后解压在桌面。

Achtung!!! Wenn die oben genannten Methoden nicht funktionieren, können Sie auf die folgenden Methoden zurückgreifen:Betrachten Sie das Video.

Häufig gestellte Fragen: Upload fehlgeschlagen, Lösung: Entfernen Sie alle externen Module von den Pins 2, 5 und 12 der Entwicklungsplatine.
