1、Einführung

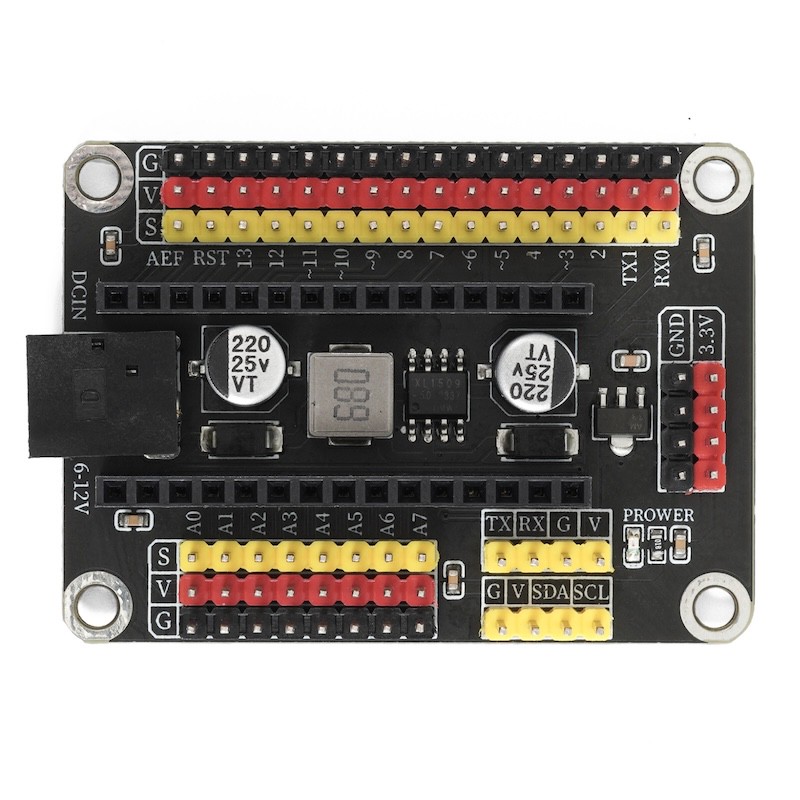

Nano(Erweiterungsplatine) ist eine Zubehörplatine, die auf der Entwicklungsplatine Arduino Nano basiert und die Pins der Platine auf einer PCB-Schaltung integriert.}Die Platine hat Steckverbinder, die den verschiedenen Anschlusserfordernissen des Benutzers entsprechen.Das Problem mit der Verbindung der externen Module für Entwickler wurde gelöst.
2、Eigenschaften
1、Vornehmlich mit Digital-I/O-Buchsen (Pins von D0 bis D13) und Analog-I/O-Buchsen (Pins von A0 bis A7) ausgestattet. (Er满足s die Verwendung von Dupont-Kabeln zum Erweiterungsmodul anschließen kann)
2、hat ein externes Spannungsadapter-Interface, das die Anforderungen für die Ansteuerung von Hochleistungsmodulen erfüllt.
3、hat ein 3,3V Spannungsanschluss, der für Module mit geringem Strombedarf geeignet ist.
3、Erweiterungsplatzauswertung
Digitale IO-Buchsen (D0-D13)
Diese IO-Ports können als digitale Ausgänge angegeben werden, d.h. sie können auf Hochspannung oder Niederspannung gesetzt werden.Darunter können die Pins D2 und D3 als Hardware-Interrupt-Pins verwendet werden.D3,D5,D6,D9,D10,D11 Pins können Analogsignale ausgeben).
Analoge IO-Buchsen (A0-A7)
Diese IO-Ports können als Simulations-Eingaben und Simulations-Eingaben festgelegt werden. Der Wert der Simulations-Eingaben beträgt (0-1023). Der Wert der Simulations-Ausgänge beträgt (0-255).
TX/RX/G/V 4P Steckerleiste
Der Steckplatzschaltung ist bequem, um mit einigen seriellen Kommunikationsmodulen zu verbinden.
G/V/SDA/SCL 4P Steckerleiste
该座子电路设计方便与一些I2C通信模块对接。
