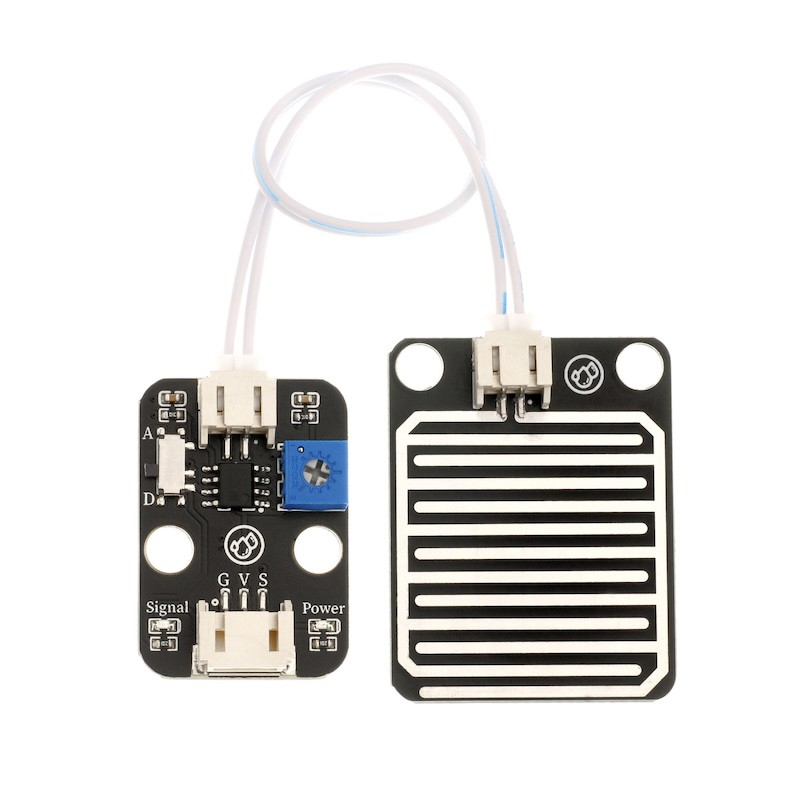

HS-S09-L/B Regensensor

1、Einführung

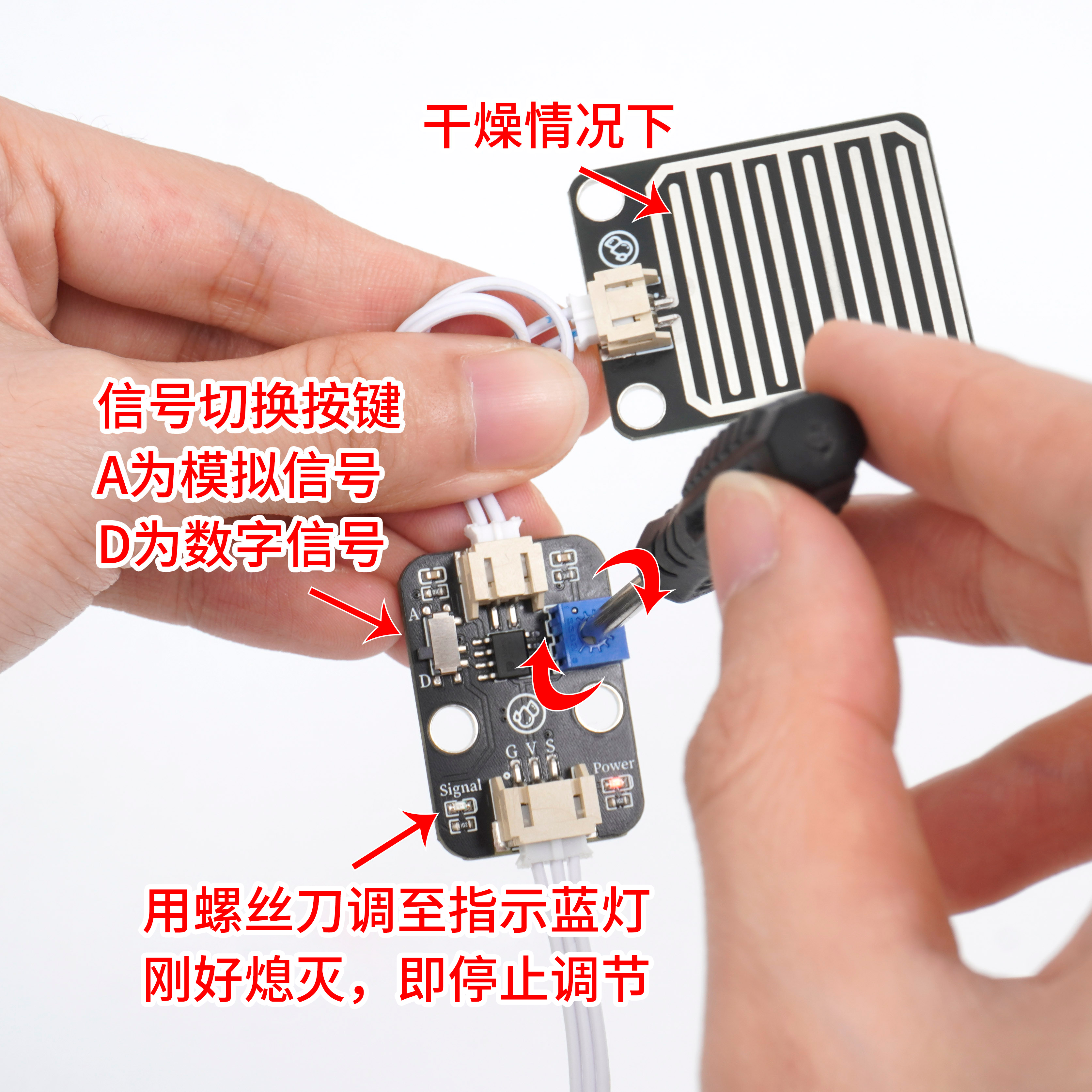

Tropfen Sensor ist ein Sensorgerät, das hauptsächlich zur Erkennung von Regen und der Regenmenge verwendet wird und in vielerlei Hinsicht in automatische Wischer-Systeme, intelligente Lichtsysteme und intelligente Dachsysteme eingesetzt wird.Der Sensor verwendet hochwertiges FR-04-Material, eine große Oberfläche von 5,0 * 4,0 cm und eine Nickelbehandlung.Es hat antioxidative, leitfähige Eigenschaften und eine bessere Haltbarkeit; Die Empfindlichkeit kann mit einem Potentiometer reguliert werden; Der Betriebsspannungsbereich beträgt 3,3 V bis 5 V. Ausgabeform: Ausgabe von Zahlenwerten (0 und 1) und analoger AO-Spannungsausgabe, Verwendung eines LM393-Doppelspannungscomparators, wenn der Sensor an eine 5V-Stromversorgung angeschlossen ist, gibt es keine Tropfen auf dem Sensorboard, der DO-Ausgang ist im Hochstand.Wenn Tropfen fallen, befindet sich der DO-Ausgang im Low-Level.Wenn wir die Tropfen abwischen, wird der Ausgang in einen hohen Zustand zurückkehren.AO Analogausgang kann an den AD-Eingang des Mikrocontrollers angeschlossen werden, um die Größe der obigen Tropfen zu messen.DO-Digitalsignal kann auch an einen Mikrocontroller angeschlossen werden, um zu erkennen, ob es regnet.

2、Schemazeichnung

3、Modulparameter

• Spannungsversorgung: 3.3V / 5V

• Verbindungsmethode: PH2.0 2/3P

• Montageart: Doppelbolzenfixierung

4, Platinegröße

5、Arduino IDE Beispielprogramm

Arduino UNO Beispiel (für Mixly IDE, Arduino IDE):

void setup(){
  Serial.begin(9600);
  pinMode(3, INPUT);
  pinMode(6, OUTPUT);
  pinMode(3, INPUT);
}

void loop(){
  //雨滴检测模块接D3，有源蜂鸣器接开发板D6
  //

  //轻轻调节雨滴A模块背部电位器，有雨水的情况下，A模块指示蓝灯亮起；
  //没有雨水，A模块指示蓝灯熄灭。
  if (digitalRead(3) == 1) {
    //没有雨水，输出高电平（1），模块信号指示蓝灯熄灭，蜂鸣器不响。
    digitalWrite(6,LOW);
    Serial.println(String("没有雨水：") + String(digitalRead(3)));

  } else if (digitalRead(3) == 0) {
    //有雨水，输出低电平（0），模块信号指示蓝灯亮起，蜂鸣器响起。
    digitalWrite(6,HIGH);
    Serial.println(String("检测到雨水：") + String(digitalRead(3)));
  }

}

ESP32 Python-Beispiel (geeignet für Mixly IDE / Mezishi)
（Entwicklungsboard auswählen Python ESP32 【ESP32 Generic(4MB)】in den Code-Modus wechseln und hochladen ）：

import machine


pin2 = machine.Pin(2, machine.Pin.IN)
pin4 = machine.Pin(4, machine.Pin.OUT)
while True:
if pin2.value() == 1:
pin4.value(0)
else:
pin4.value(1)

6、米思齐 Mixly 示例程序（图形化语言）

Arduino UNO Grafische Beispielprogramme:2、第二步将UNO开发板的库文件下载后解压在桌面。

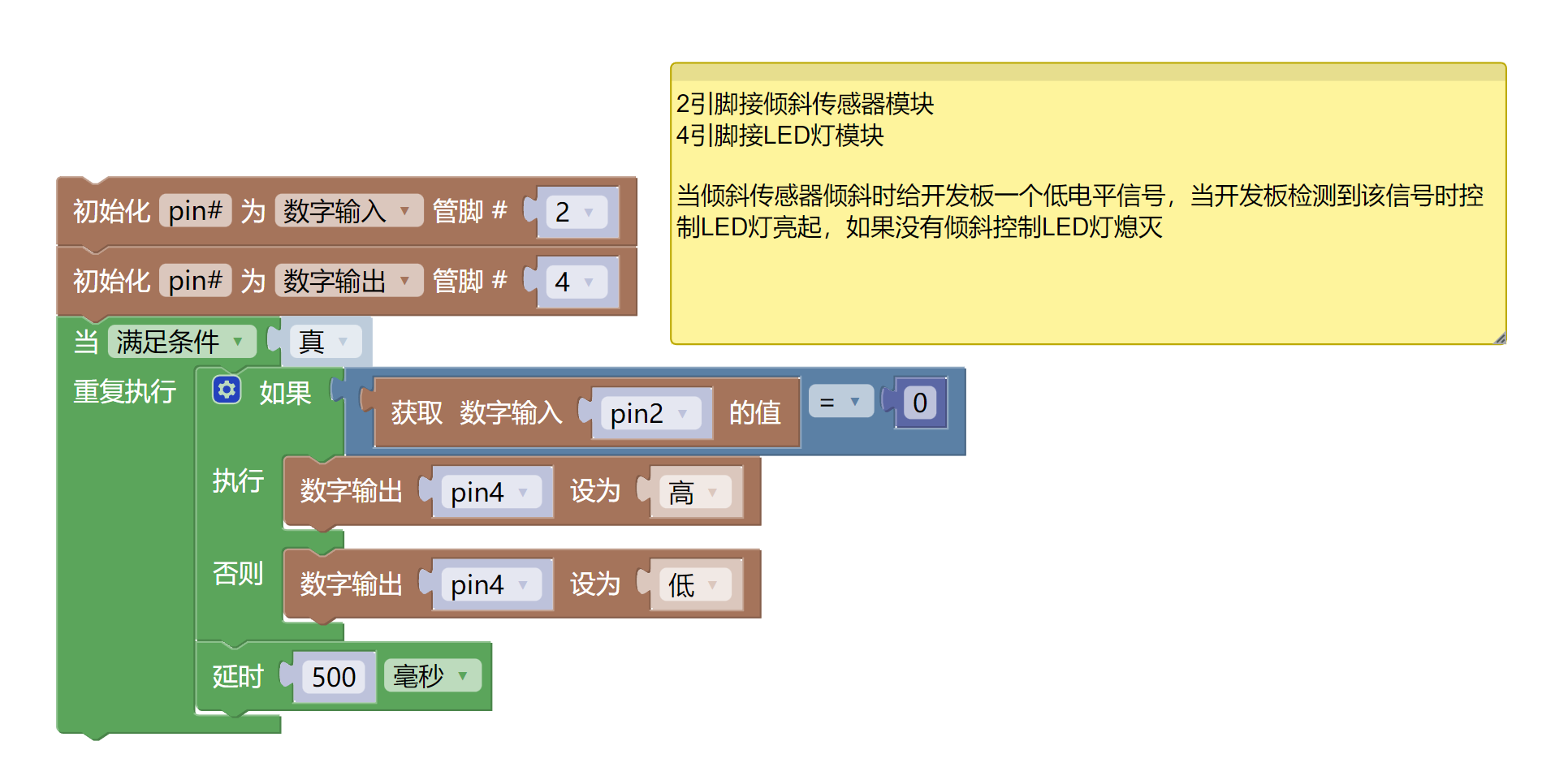

ESP32 Python-Grafikbeispielprogramm:2、第二步将UNO开发板的库文件下载后解压在桌面。

7, Aufbau des Testumgebungs

Testumgebung für Arduino UNO einrichten

Vorbereiten Sie die Komponenten:

• UNO-R3 Entwicklungsboard *1

• UNO-R3 P Erweiterungsplatine *1

• USB type-c Datenkabel *1

• Regen Sensor (HS-S09B) *1

• Regen Sensor (HS-S09P) *1

• Aktiver Heulton (HS-F07P) *1

• PH2.0 2P-Doppelstecker-Kabel * 1

• PH2.0 3P-Doppelkopfsteckerkabel * 2

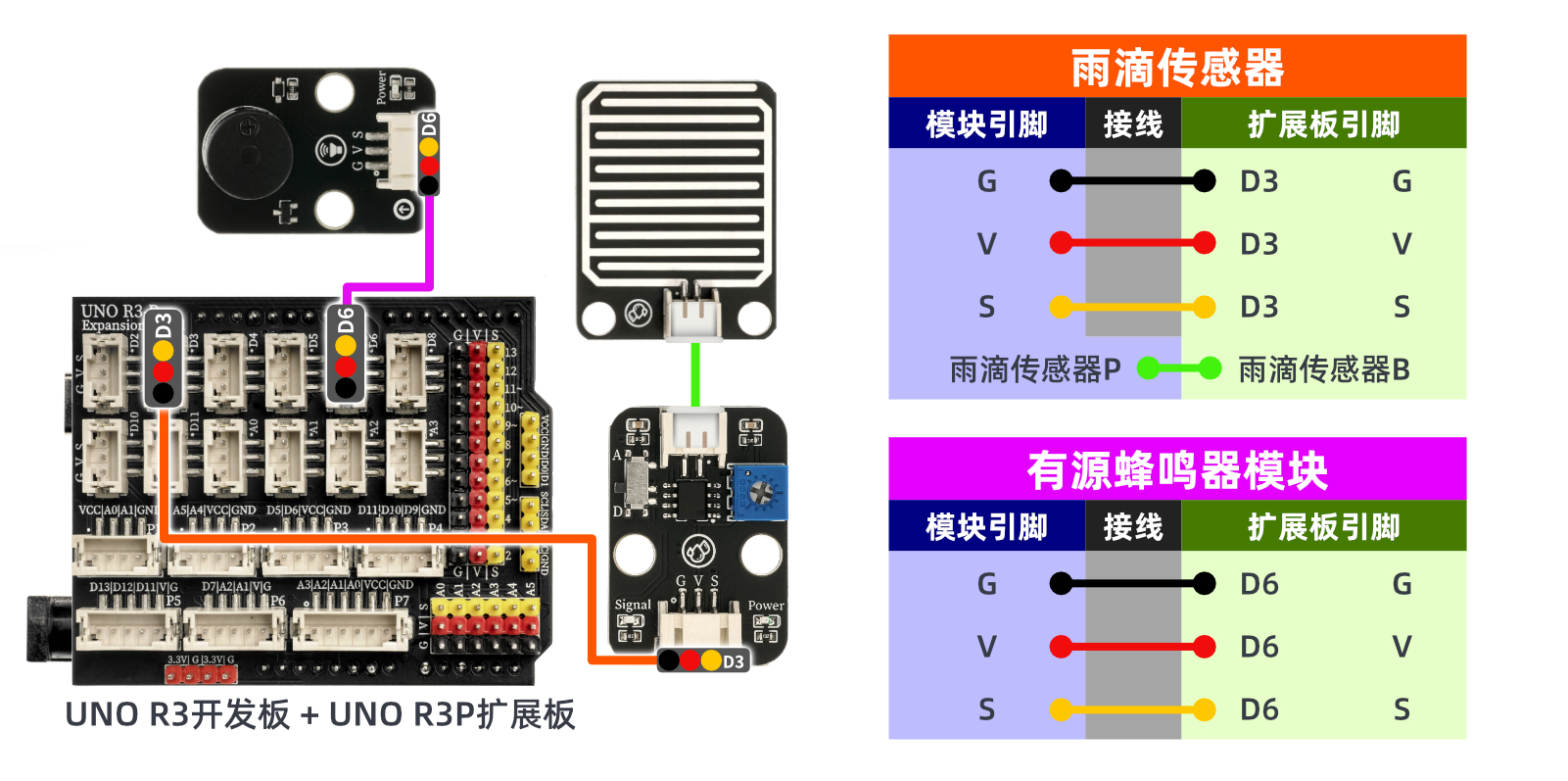

Schaltplan der Leitung:

ESP32 Python Testumgebung Einrichtung

8, Video-Tutorial

Arduino UNO Video-Tutorial：Klicken, um anzuzeigen

ESP32 Python Videoanleitung:

9, Testergebnis

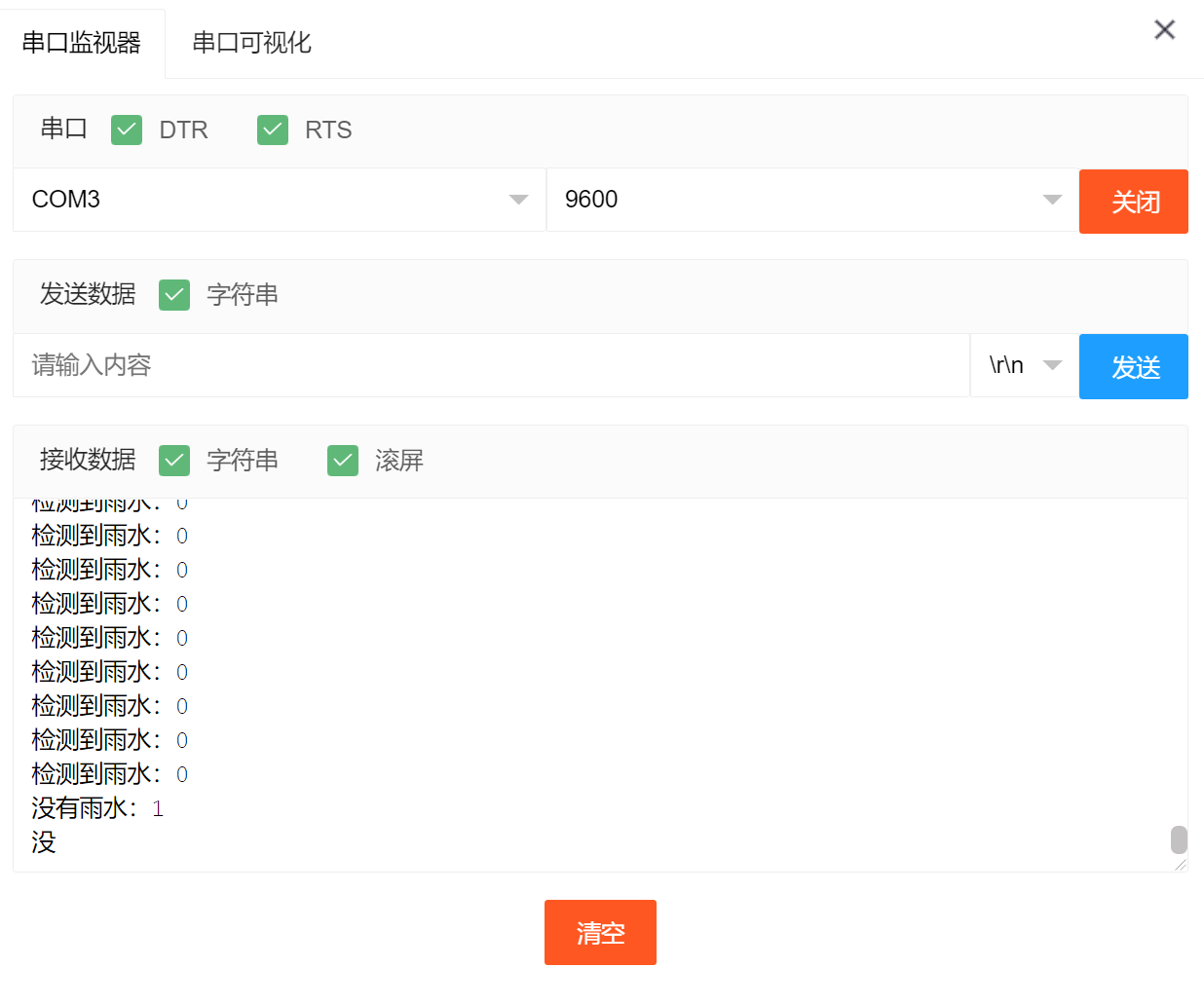

Arduino UNO Testergebnis:

Nachdem die Kabel an den Gerät angeschlossen sind, kopieren Sie das obige Programm auf die Arduino UNO-Entwicklungsplatine, öffnen Sie den seriellen Monitor und tropfen Sie Wasser auf den Regendetektor, um Regen zu simulieren. Sie können sehen, dass die Daten sich ändern.

ESP32 Python-Testergebnis:

Nachdem die Kabel an den Bauteil angeschlossen sind, kopieren Sie das obige Programm auf die ESP32-Entwicklerplatine und tropfen Sie Wasser auf den Regensensor, um Regen zu simulieren. Sie hören den Klang des Piepser.
