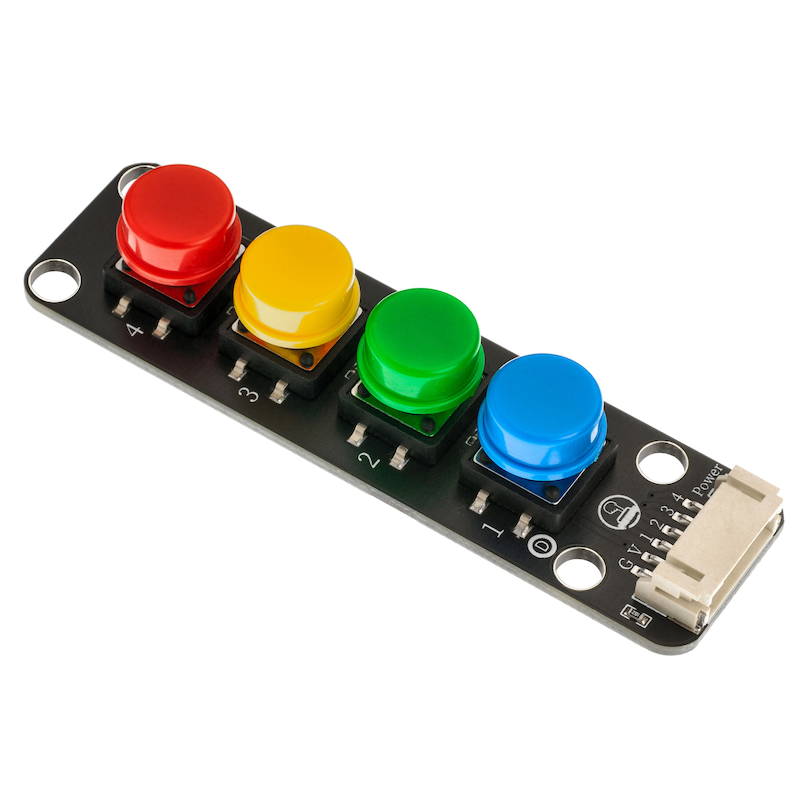

HS-KEY4-L 4P-Tastenmodul

1、Einführung

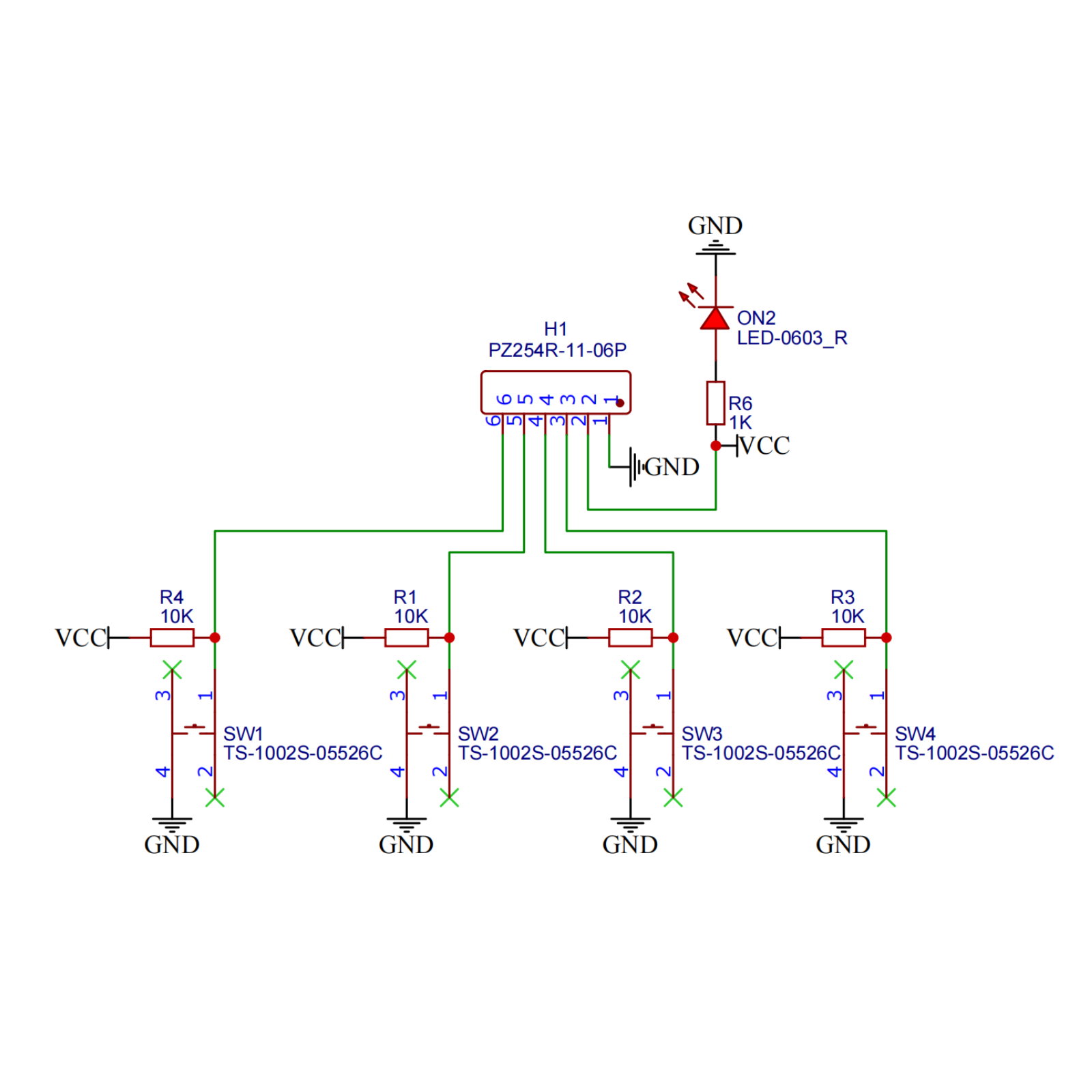

2、Schemazeichnung

3、Modulparameter

• Spannungsversorgung: 3.3V / 5V

• Verbindungsmethode: PH2.0 Steckerkabel

• Montageart: Bausteine fest

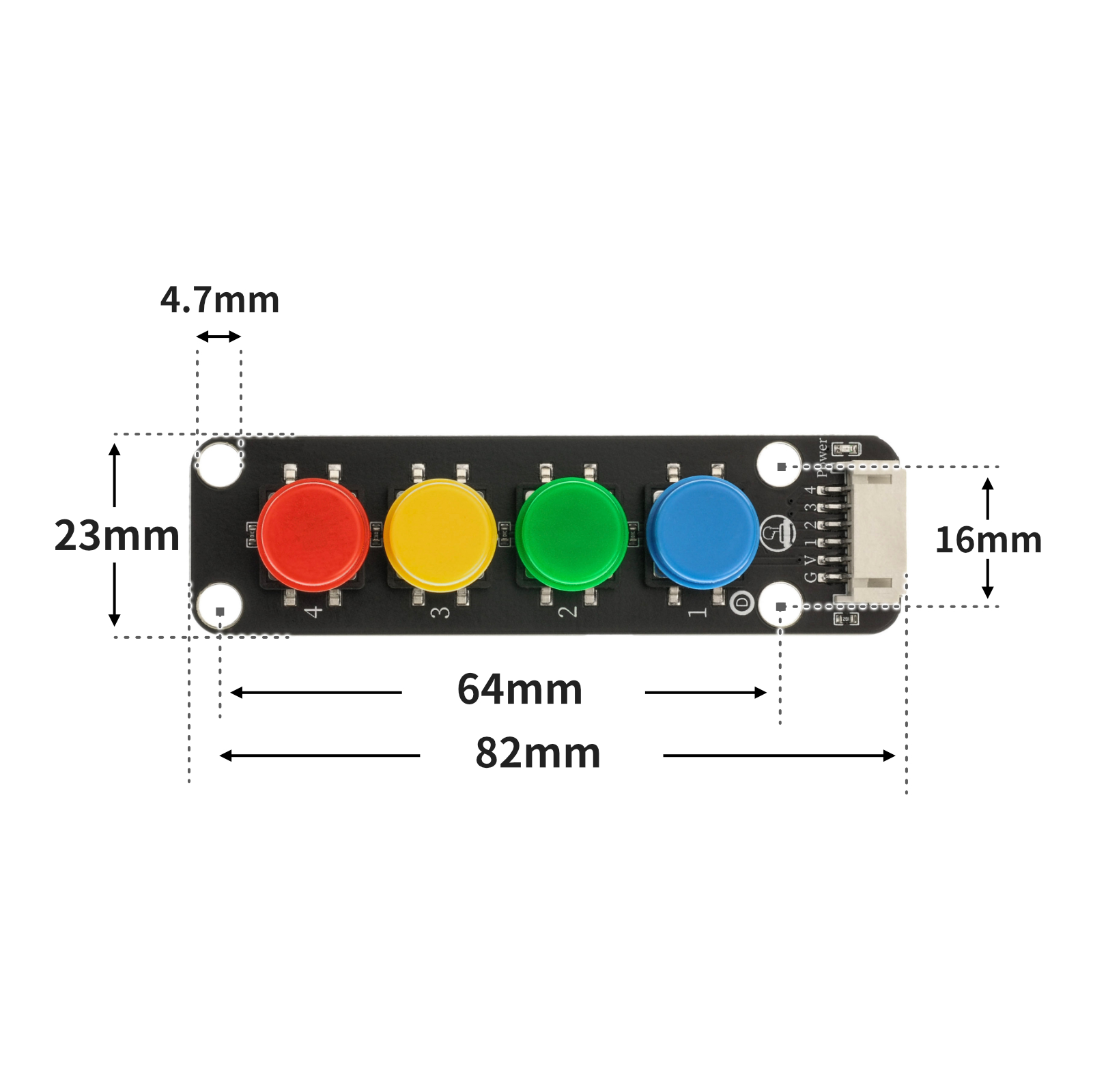

4, Platinegröße

5、Arduino IDE Beispielprogramm

Beispielprogramm (UNO-Entwicklerboard): Klicken Sie zum Herunterladen

volatile int led;
volatile int light;
volatile int vaule;

void setup(){
  Serial.begin(9600);
  led = 6;
  light = 0;
  vaule = 0;
  //led接D6，四位模拟按键模块接A0
  pinMode(A0, INPUT);
}

void loop(){
  vaule = analogRead(A0);
  Serial.println(vaule);
  analogWrite(led, light);
  if (vaule < 565 && vaule > 555) {
    //关灯
    light = 0;

  } else if (vaule < 640 && vaule > 630) {
    //微亮
    light = 15;
  } else if (vaule < 720 && vaule > 710) {
    //亮
    light = 100;
  } else if (vaule < 860 && vaule > 850) {
    //非常亮
    light = 255;
  }

}

Beispielprogramm (ESP32-Entwicklungsboard - basierend auf Python, kann nicht mit Arduino IDE hochgeladen werden):

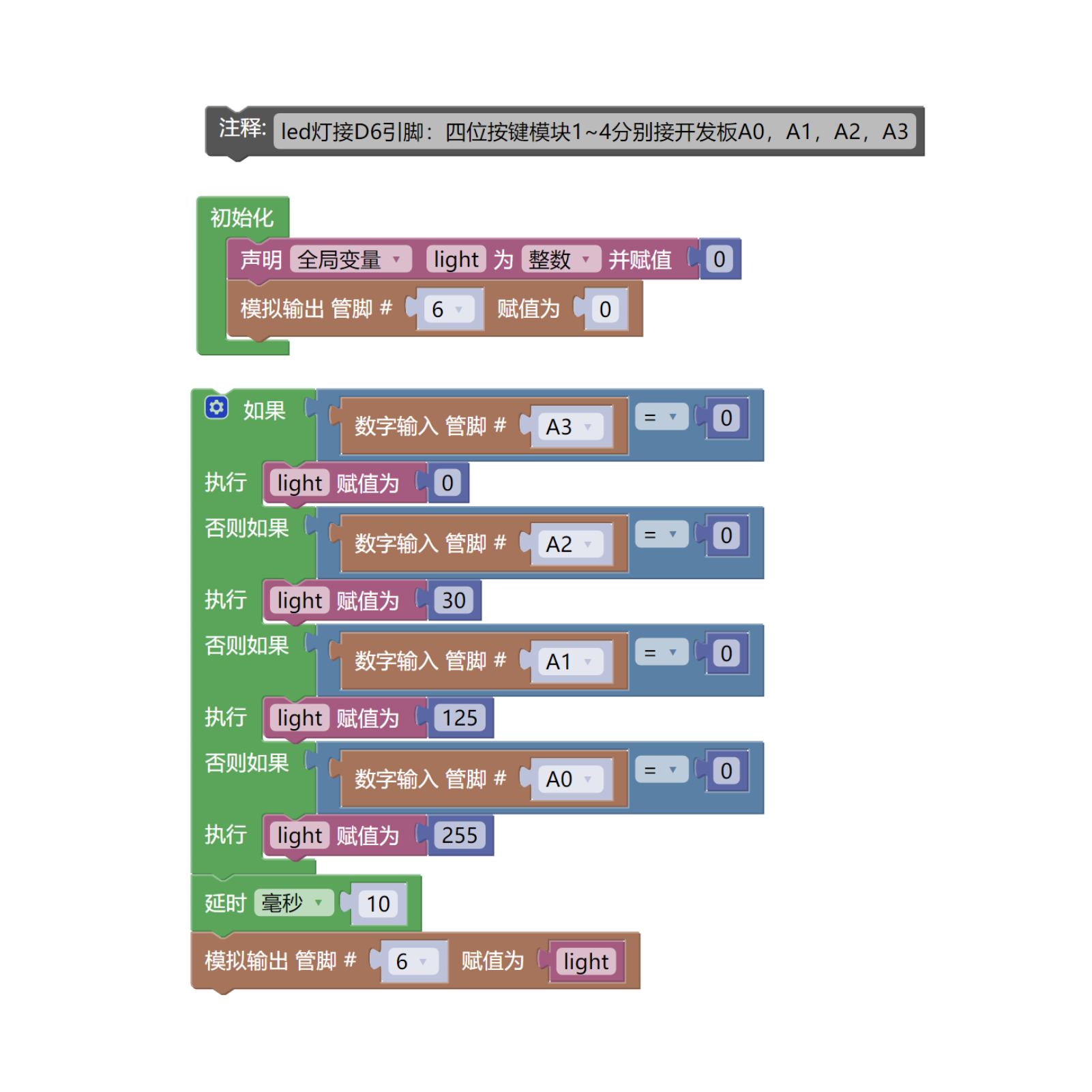

6、米思齐 Mixly 示例程序（图形化语言）

Beispielprogramm:2、第二步将UNO开发板的库文件下载后解压在桌面。

Beispielprogramm (ESP32-Entwicklungsboard): Klicken Sie zum Herunterladen

7, Aufbau des Testumgebungs

Arduino-Umgebung einrichten

Vorbereiten Sie die Komponenten:

• HELLO STEM UNO R3 Entwicklungsplatine *1

• HELLO STEM UNO R3 P Erweiterungsplatte *1

• USB type-c Datenkabel *1

• LED-Leuchtmittelmodul (HS-F08L) *1

• 4-stellige Zifferntastenmodul (HS-KEY4-L) *1

• PH2.0 3P Doppelkopfsteckerleitung *1

• PH2.0 6P-Doppelsteckerleitung *1

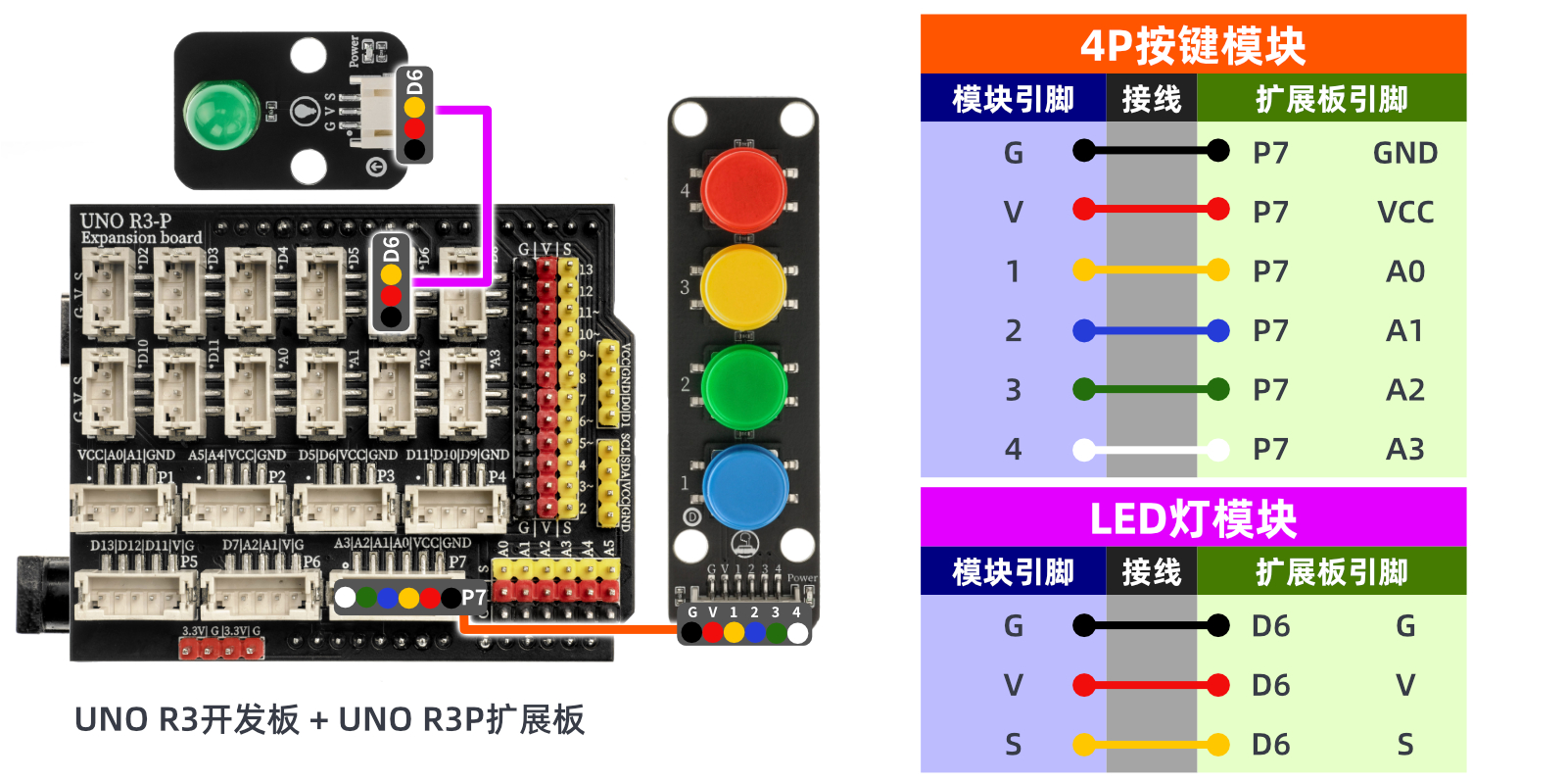

Schaltplan der Leitung:

Einrichtung der Micropython-Umgebung

Vorbereiten Sie die Komponenten:

Schaltplan der Leitung:

8, Video-Tutorial

Videoanleitung: Klicken Sie, um anzusehen

9, Testergebnis

Das Gerät ist angeschlossen und die obige Software auf die UNO-R3 PRO-Entwicklungsplatine programmiert. Nach dem Anschluss der Spannung ändern sich die Helligkeit des LEDs je nach gedrückter Taste.
