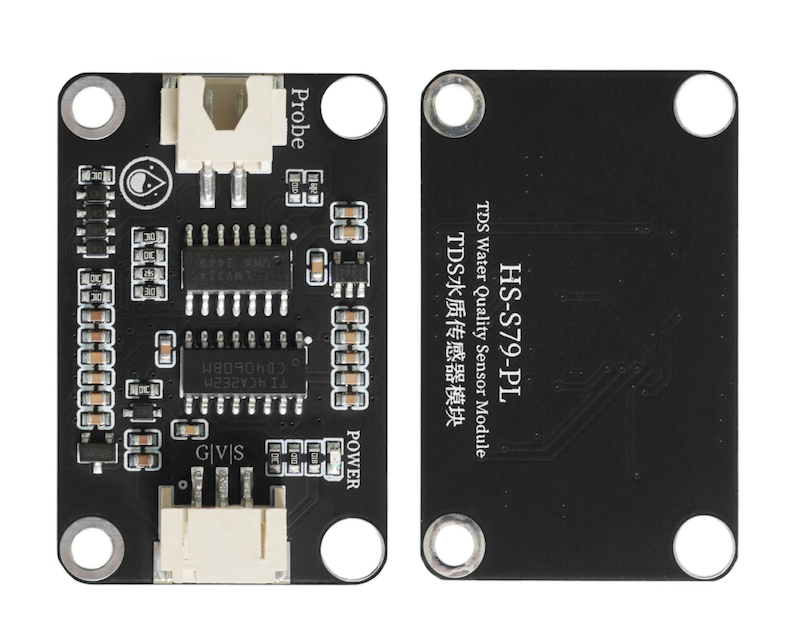

HS-S79-PL TSD Wasserqualitätssensormodul

1、Einführung

Dies ist ein Arduino-kompatibler TDS-Sensor, der zur Messung des TDS-Wertes des Wassers verwendet wird. Der TDS-Wert kann die Reinheit des Wassers widerspiegeln und kann zur Wasserqualitätsprüfung in Bereichen wie Haushaltswasser und Hydroponik verwendet werden.
TDS-Gesamt gelöster Feststoffe, auch Gesamtmenge der löslichen Feststoffe genannt, zeigt an, wie viele Milligramm lösliche Feststoffe in 1 Liter Wasser gelöst sind.Im Allgemeinen bedeutet ein höherer TDS-Wert, dass mehr lösbare Substanzen im Wasser enthalten sind und das Wasser weniger rein ist.Daher kann die Größe des TDS-Werts als einer der Grundlagen zur Reflexion der Reinheit des Wassers angesehen werden.

2、Schemazeichnung

TDS-Wassersensor-Modul-HS-S79-PL-Schematische DarstellungKlicken Sie zum Anzeigen

3、Modulparameter

• Spannungsversorgung: 3.3V-5V

• Anschlusstyp: PH2.0 3P Steckerleitung

• Montageart: Schrauben/Fertigsteinsetzung

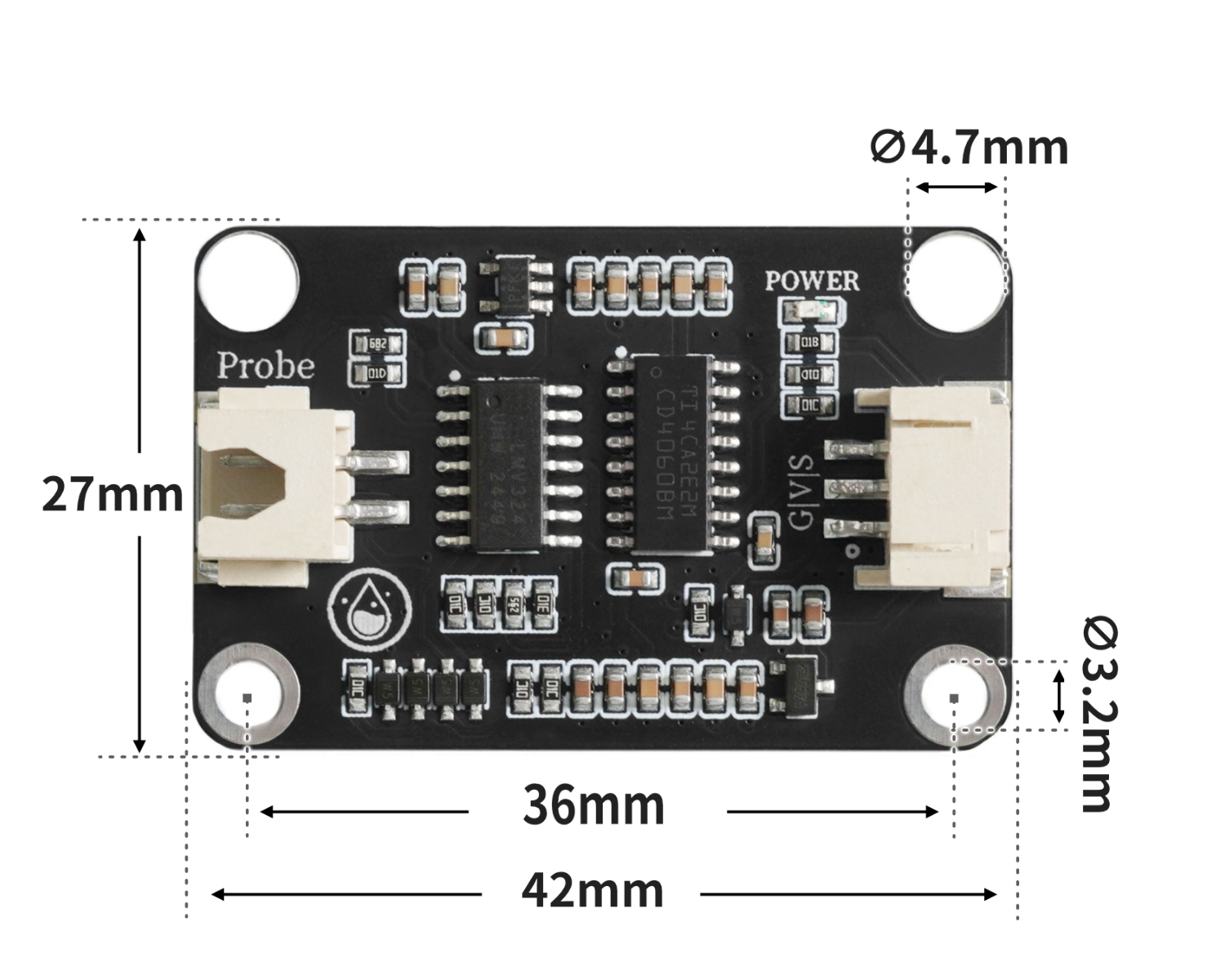

4, Platinegröße

5、Arduino IDE Beispielprogramm

Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
Anleitung zum Herunterladen und Importieren der Bibliotheksdateien für das Arduino IDE:Klicken Sie zum Anzeigen

Beispielprogramm (UNO-Entwicklerboard):

#include "GravityTDS.h"

#define TdsSensorPin A1
GravityTDS gravityTds;

volatile float item;

void setup(){
  gravityTds.setPin(TdsSensorPin);
  gravityTds.setAref(5.0);
  gravityTds.setAdcRange(1024);
  gravityTds.begin();
  item = 0;
  Serial.begin(9600);
}

void loop(){
  gravityTds.update();item = gravityTds.getTdsValue();
  Serial.println(String("TDS：") + String(item) + String("ppm"));
  delay(1000);

}

6、ESP32 Python Beispiel (für Mixly IDE /米思齐)

Entwicklungsboard auswählen Python ESP32 [ESP32 Generic(4MB)] auf den Code-Modus umschalten und hochladen

Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE ESP32库文件下载及导入教程：Klicken Sie zum Anzeigen

示例程序（ESP32-Python）：

待更新...

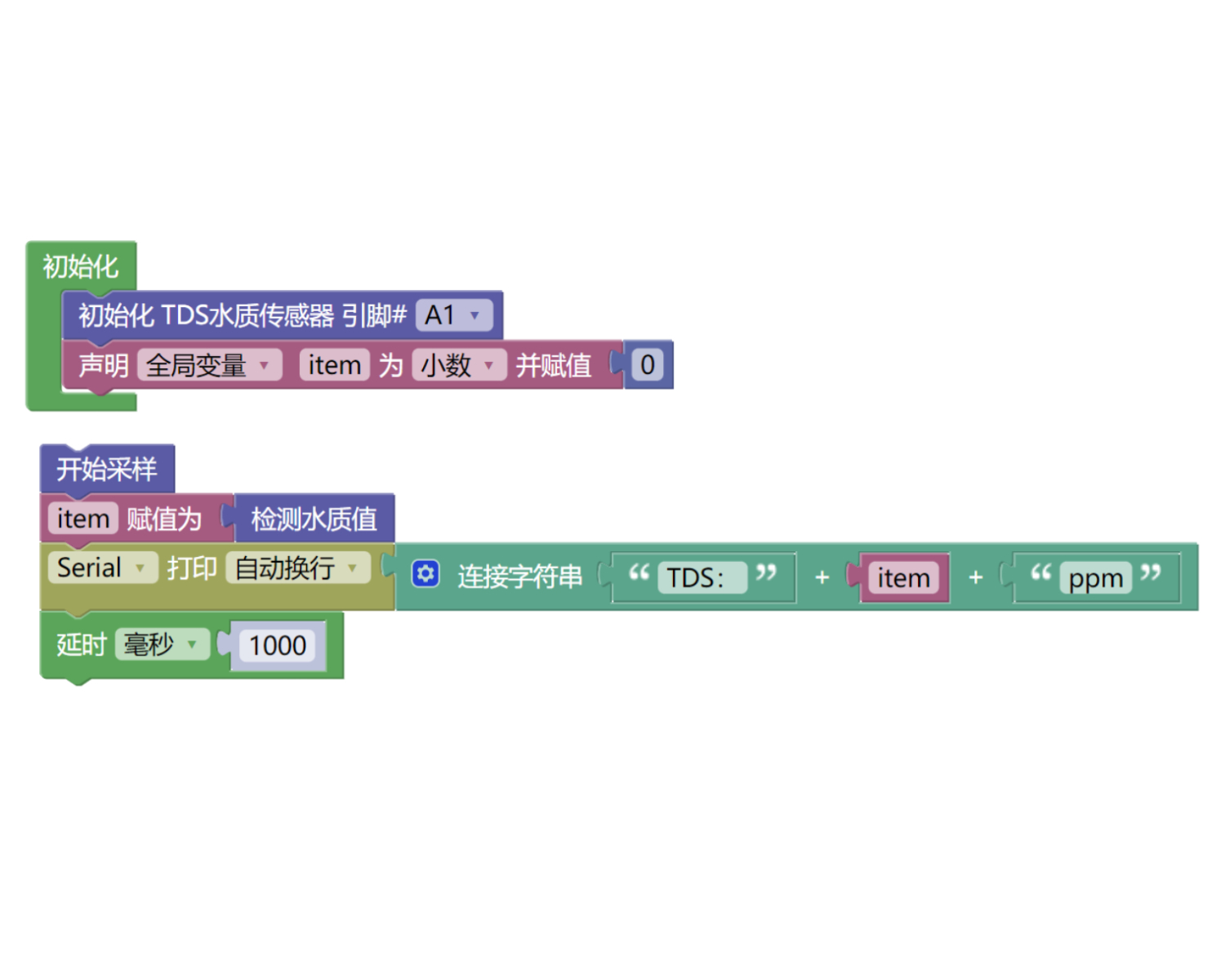

7、米思齐 Mixly 示例程序（图形化语言） in Deutsch

Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE Arduino库文件下载及导入教程：Klicken Sie zum Anzeigen

Beispielprogramm (UNO-Board):2、第二步将UNO开发板的库文件下载后解压在桌面。

Beispielprogramm (ESP32-Entwicklungsboard):2、第二步将UNO开发板的库文件下载后解压在桌面。

Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE ESP32库文件下载及导入教程：Klicken Sie zum Anzeigen

Bilder müssen aktualisiert werden...

8、Testumgebung Einrichtung

Testumgebung für Arduino UNO einrichten

Vorbereiten Sie die Komponenten:

• UNO-R3 Entwicklungsboard *1

• UNO-R3 EXP-Erweiterungsplatte *1

• USB type-c Datenkabel *1

• HS-S79-PL TSD Wasserqualitätssensor-Modul*1

• PH2.0 3P Doppelkopfsteckerleitung *1

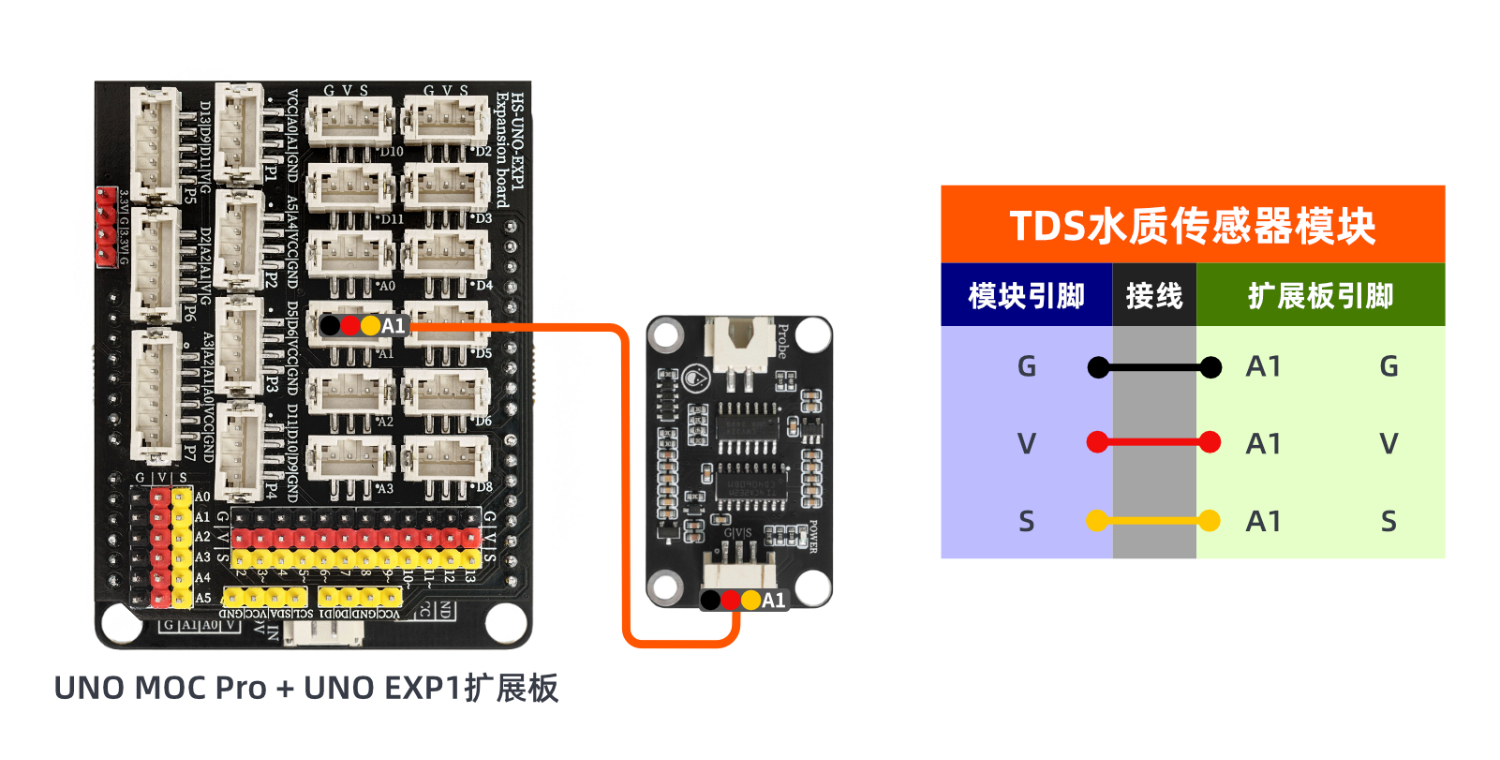

Schaltplan der Leitung:

ESP32 Testumgebung einrichten

Vorbereiten Sie die Komponenten:Wird aktualisiert...

Schaltplan der Leitung:Wird aktualisiert...

9、Video-Tutorial

Arduino UNO Videoanleitung:Klicken Sie zum Anzeigen

ESP32 Python Videoanleitung:Klicken Sie zum Anzeigen

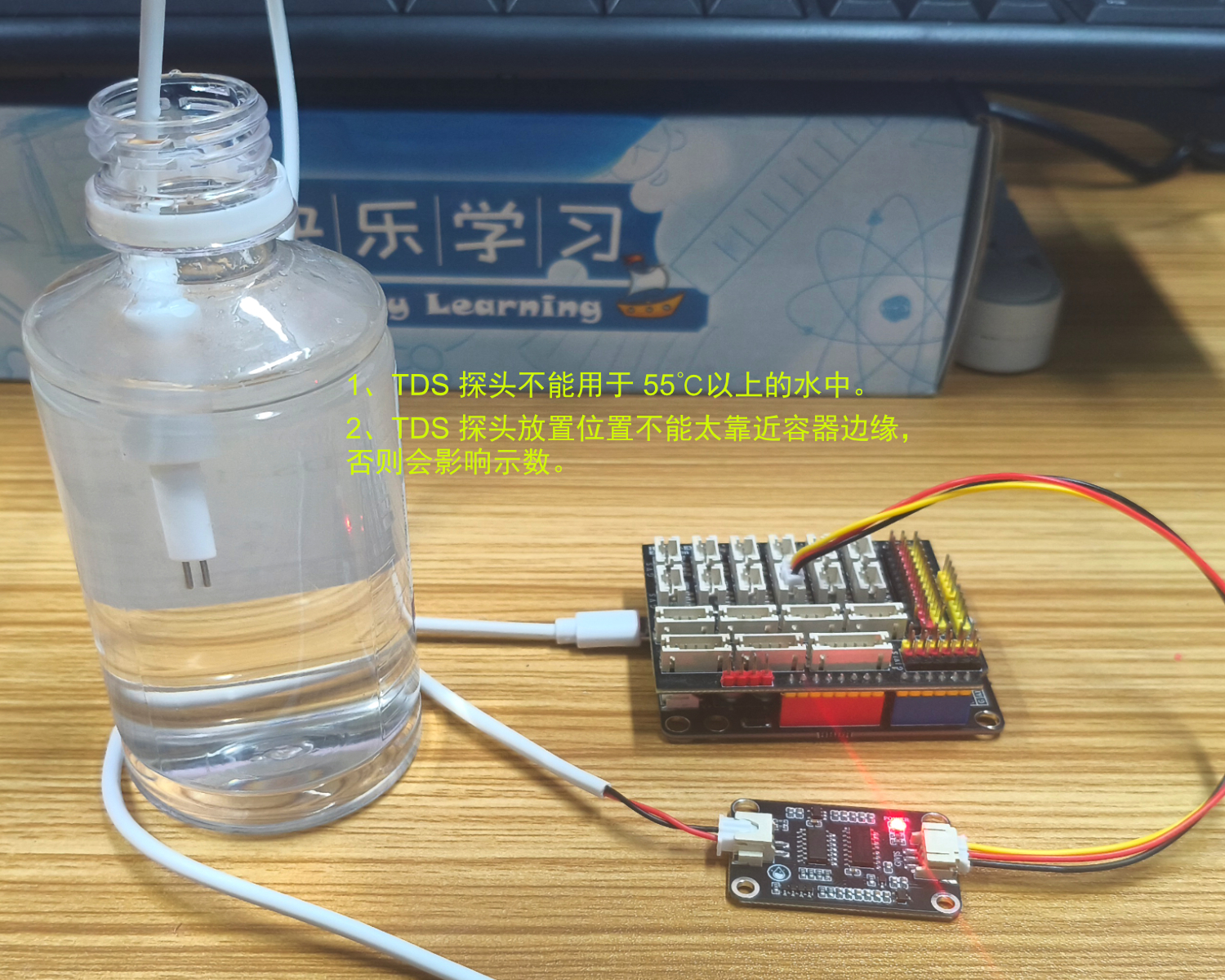

10、Testergebnis

Arduino UNO Testergebnis：

Einfügen Sie den Code, um den PPM-Wert der Wasserqualität am Computer-Serialport zu sehen. Beachten Sie, dass die Temperatur die Leitfähigkeit des Wassers beeinflusst und die berechneten Werte ungenau machen kann.

ESP32 Testergebnis:

Wird aktualisiert...
