1、Einführung

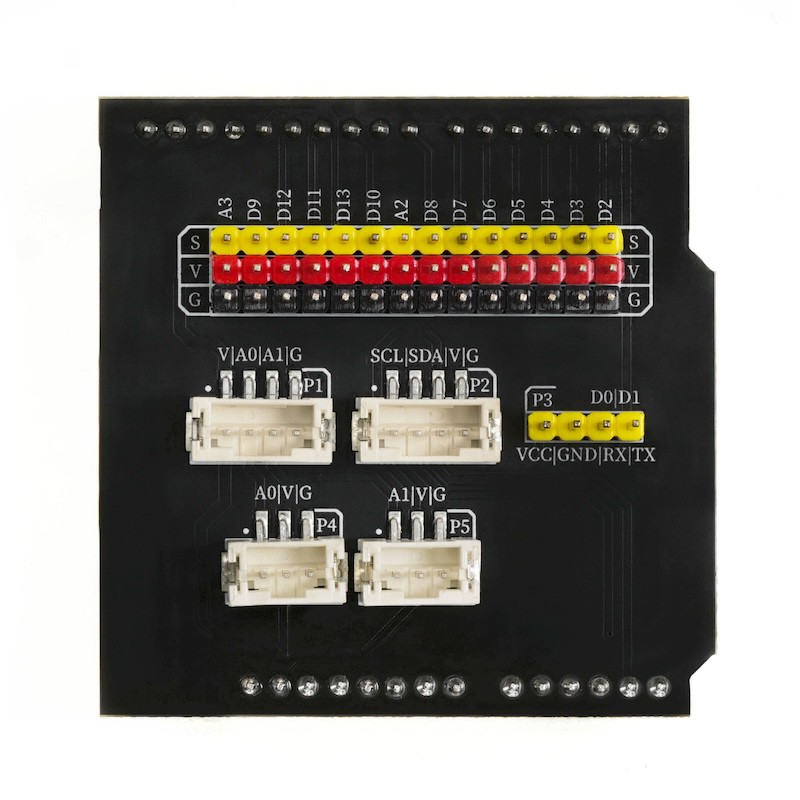

Das Erweiterungsboard wurde speziell für die Entwicklungsplatine Arduino Uno entwickelt und integriert die Pins der Entwicklungsplatine auf einer PCB-Brettplatine, um es Anfängern zu erleichtern, Module extern anzuschließen. Es verfügt auch über einen PH2.0-Buchseingang und ein reichhaltiges Interface-Spektrum, das die meisten Module auf dem Markt anpasst.
2、Eigenschaften
1、数字IO端口排针（引脚号从D2-D13）和模拟IO端口排针（引脚号从A2、A3）(Kann den Bedarf an einer Verwendung von Dupont-Klemmen-Erweiterungsmodulen erfüllen).Es gibt auch die Serielschnittstellen-Pins D0 und D1.
2、Es gibt 2 PH2.0 3P Stecker und 2 4P PH2.0 Stecker sowie 2 PH2.0 4P Stecker.
3、Erweiterungsplatzauswertung
Digitaler IO-Anschlussstift (D2-D13)
Diese IO-Ports können als digitale Ausgänge festgelegt werden, d.h. sie können auf High oder Low gesetzt werden.D3-Pin kann als Hardware-Interrupt-Pin verwendet werden.D3,D10,D11 Pins können Analogsignale ausgeben.
Simulierte IO-Stecker PH2.0 3P (A0,A1) und Simulierte IO-Steckerleiste (A2-A3)
Diese IO-Ports können als Simulations-Eingaben und Simulations-Eingaben festgelegt werden. Der Wert der Simulations-Eingaben beträgt (0-1023). Der Wert der Simulations-Ausgänge beträgt (0-255).
G/V/A4(SDA)/A5(SCL) Stecker
Der Stecker ist bequem mit einigen Modulen mit PH2.0 4P-Anschluss zu verbinden. (Kompatible Module: HS-S63-L)TCS342-Farbsensor、HS-F14LTM1650 Vierstellen LED-Digitanzeige-Modul、HS-F15LTM637 Vierstellen Zeit-Digitanzeige-Modul、HS-F19LOLED-Anzeigetafel、HS-F21LLCD1602-Bildschirm、）
GND/A1/A0/VCC-Sockel
Dieser Stecker ist leicht mit einigen Modulen mit PH2.0 4P-Anschluss zu verbinden. (Komppatible Module: HS-SR04L)Ultraschallsensor)
VCC/GND/RX（D0）/TX(D1) 4P-Stecker
Dieser Steckeranschluss ist der Serialport-Interface der Entwicklungskarte.
