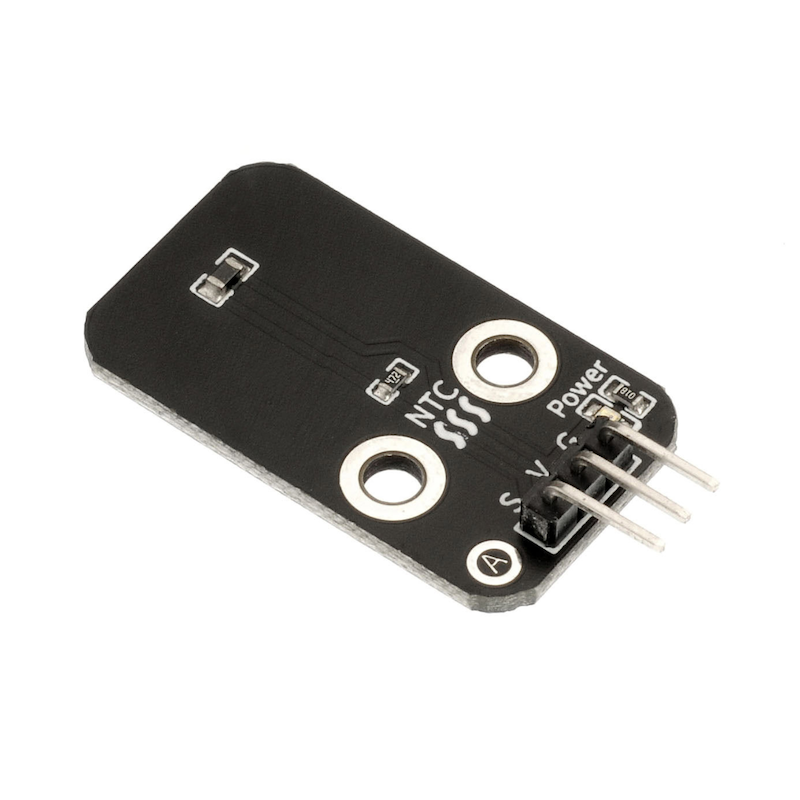

HS-S35A thermische Sensor

1、Einführung

Thermistoren sind eine Klasse empfindlicher Bauteile und werden je nach Temperaturkoeffizient in positive Temperaturkoeffizienten-Thermistoren (PTC) und negative Temperaturkoeffizienten-Thermistoren (NTC) unterteilt.Der typische Merkmal eines thermischen Widerstands ist die Empfindlichkeit gegenüber der Temperatur, die unter verschiedenen Temperaturen unterschiedliche Widerstandswerte zeigt.Der thermische Widerstand von thermischen Widerständen mit positiver温度Koeffizient (PTC) nimmt mit steigender Temperatur zu, während der thermische Widerstand von thermischen Widerständen mit negativer温度Koeffizient (NTC) mit steigender Temperatur abnimmt. Sie gehören beide zu Halbleitern.

2、Schemazeichnung

Thermosensor-HS-S35A SchaltplanKlicken Sie zum Anzeigen

3、Modulparameter

• Spannungsversorgung: 3.3V / 5V

• Verbindungsways: 2.54mm Reihenstecker

• Montageart: Doppelbolzenfixierung

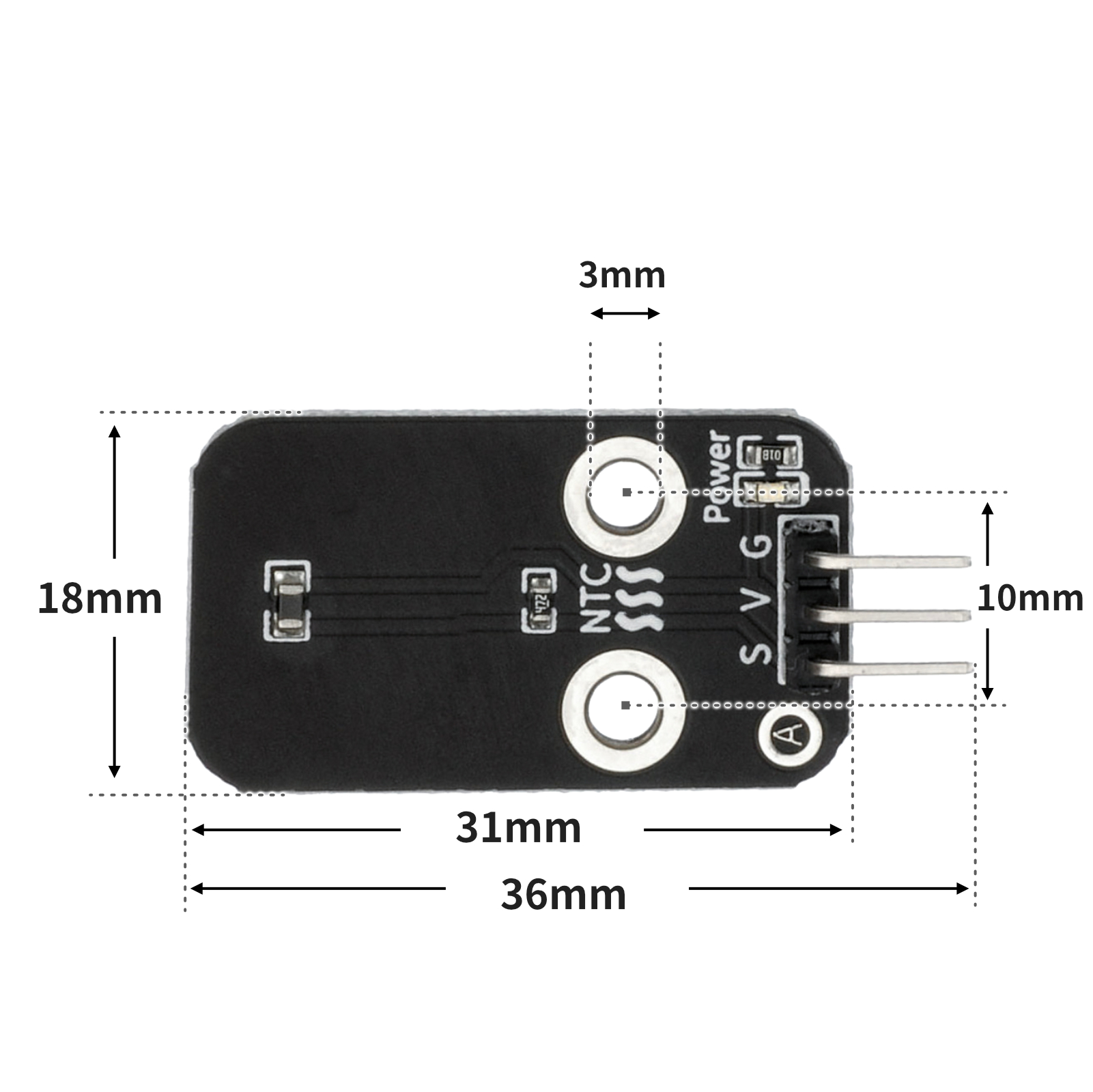

4, Platinegröße

5、Arduino IDE Beispielprogramm

Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
Anleitung zum Herunterladen und Importieren der Bibliotheksdateien für das Arduino IDE:Klicken Sie zum Anzeigen

Beispielprogramm (UNO-Entwicklerboard):

volatile int value;

void setup(){
  value = 0;
  Serial.begin(9600);
  pinMode(A0, INPUT);
  pinMode(9, OUTPUT);
}

void loop(){
  value = analogRead(A0);
  Serial.print("串口值：");
  Serial.println(value);
  if (analogRead(A0) > 380) {
    tone(9,196);

  }
  delay(300);
  noTone(9);

}

6、ESP32 Python Beispiel (für Mixly IDE /米思齐)

Entwicklungsboard auswählen Python ESP32 [ESP32 Generic(4MB)] auf den Code-Modus umschalten und hochladen

Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE ESP32库文件下载及导入教程：Klicken Sie zum Anzeigen

示例程序（ESP32-Python）：

import machine
import music


adc32 = machine.ADC(machine.Pin(32))
midi = music.MIDI(4)
while True:
    print(adc32.read_u16())
    if adc32.read_u16() > 40000:
        midi.pitch_time(440, 2000)

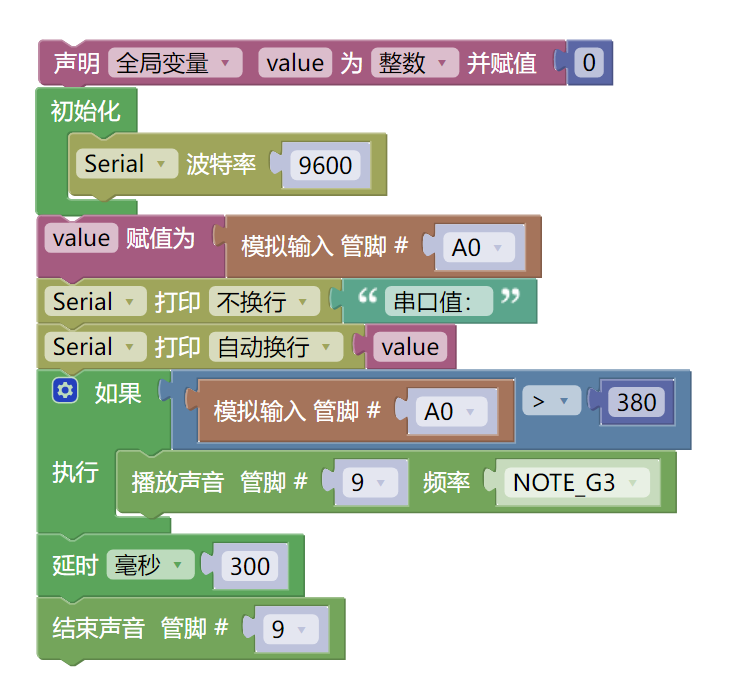

7、米思齐 Mixly 示例程序（图形化语言） in Deutsch

Beispielprogramm (UNO-Entwicklerboard):2、第二步将UNO开发板的库文件下载后解压在桌面。
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE Arduino库文件下载及导入教程：Klicken Sie zum Anzeigen

Beispielprogramm (ESP32-Entwicklungsboard):2、第二步将UNO开发板的库文件下载后解压在桌面。
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE ESP32库文件下载及导入教程：Klicken Sie zum Anzeigen

8、Testumgebung Einrichtung

Testumgebung für Arduino UNO einrichten

Vorbereiten Sie die Komponenten:

• HELLO STEM UNO R3 PRO Entwicklungsboard *1

• USB type-c Datenkabel *1

• ohne Quell蜂鸣ermodule (HS-F02A) *1

• 温度传感器模块（HS-S35A）*1

• 1P Mutter zu Mutter Dupont-Kabel *6 Stangen oder 3P Mutter zu Mutter Dupont-Kabel *2 Stangen

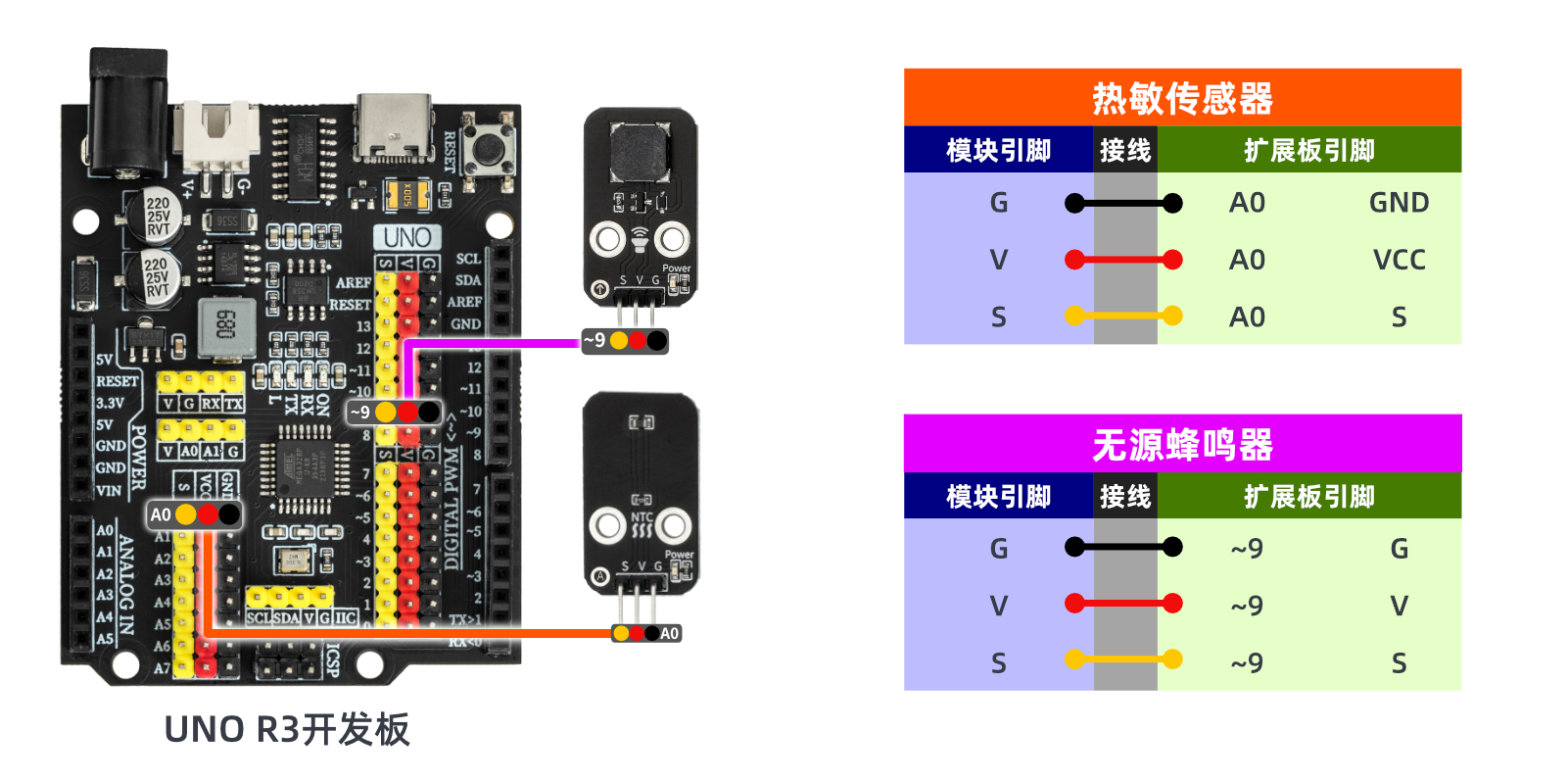

Schaltplan der Leitung:

ESP32 Testumgebung einrichten

Vorbereiten Sie die Komponenten:Wird aktualisiert...

Schaltplan der Leitung:Wird aktualisiert...

9、Video-Tutorial

Video-Tutorial:Klicken Sie zum Anzeigen

10、Testergebnis

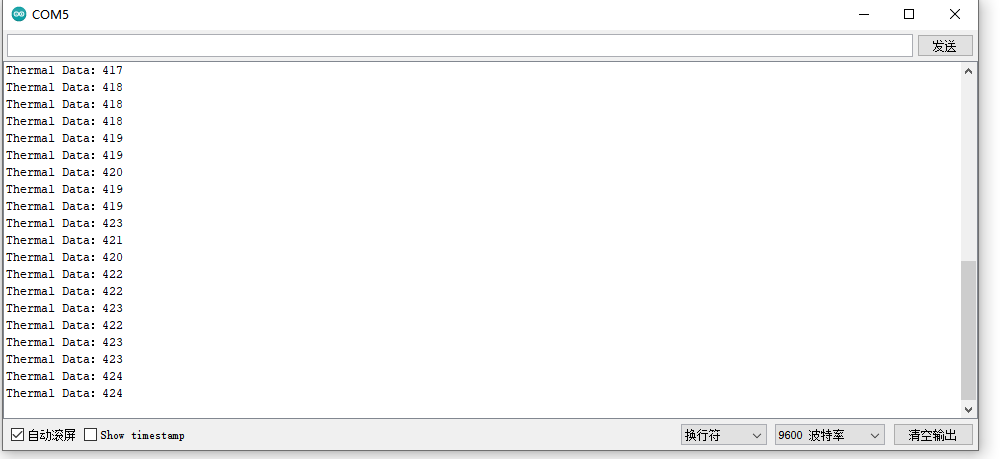

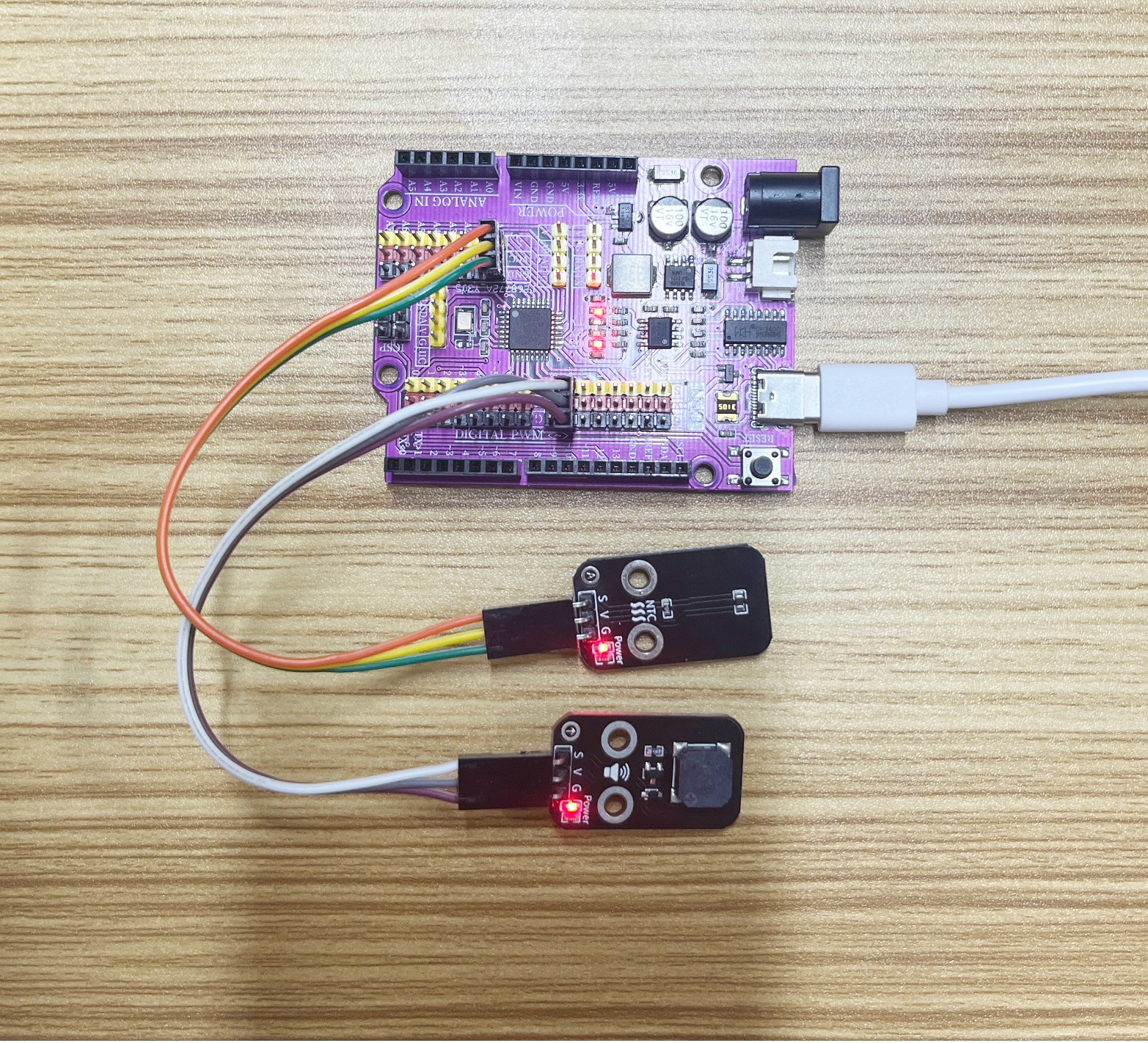

Arduino UNO Testergebnis:

Nachdem die Kabel an den Bauteil angeschlossen sind, kopieren Sie das obige Programm auf die Arduino-UNO-Entwicklungsplatine, öffnen Sie den seriellen Monitor, stellen Sie die Baudrate auf 9600 ein. Wenn die umgebende Temperatur auf einen bestimmten Wert steigt, ertönt der passive Heulton, zu diesem Zeitpunkt können Sie den Wert im seriellen Monitor überprüfen. Sie werden feststellen, dass der analoge Wert niedriger ist, wenn die umgebende Temperatur niedriger ist als bei höherer Temperatur.
