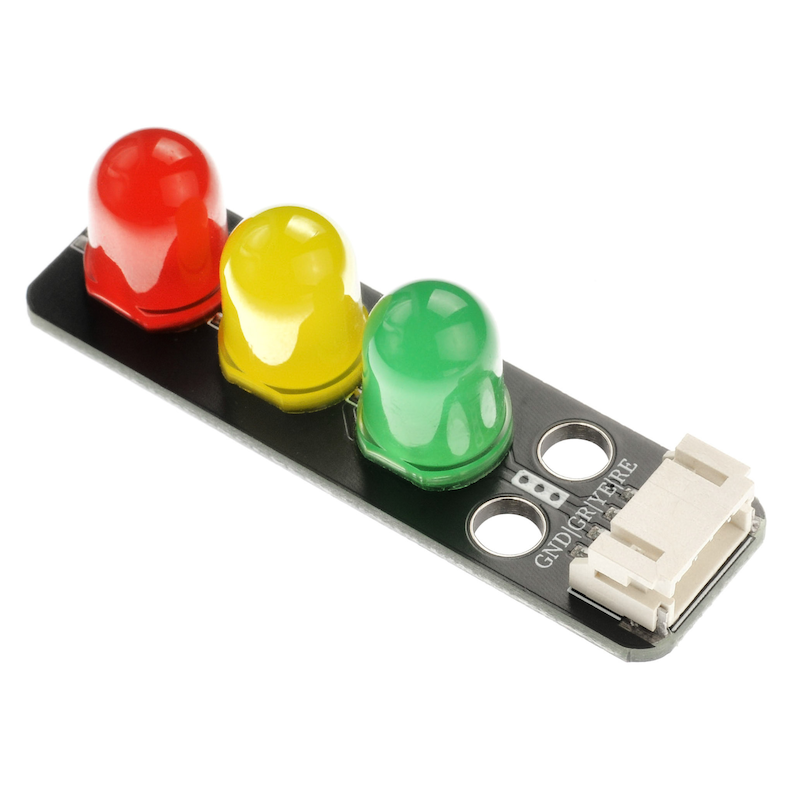

HS-F05-L Verkehrsampel

HS-F05-L Verkehrsampel

1、Einführung

LED ist die Abkürzung für Leuchtdiode, die aus einer Mischkombination besteht, d.h. Gallium (Ga), Arsen (AS), Phosphor (P).Phosphor-dot GaAs-Lichtdioden emittieren rotes Licht, Phosphor-dot GaAs-Lichtdioden emittieren grünes Licht, Siliziumcarbid-Lichtdioden emittieren gelbes Licht.Der Sperrspannungswert der Leuchtdioden beträgt 5V.Sein Positiv-Verlustwiderstandskennlinie ist zu steil, daher ist auf dem Modul eine Begrenzungswiderstand installiert, um den Strom zu kontrollieren, der durch den Rohrleitung verwendet wird.Die Ampel ist eine Platine mit 3 verschiedenenfarbigen LED-Leuchten, deren An und Aus durch das Steuern der entsprechenden Pins gesteuert wird.

2、Schemazeichnung

Leuchte-HS-F05-L SchaltplanKlicken Sie zum Anzeigen

3、Modulparameter

Pinbezeichnung

Beschreibung

GND

GND(Stromzuführung)

GR

Grün-Leitung

YE

Gelbes Lichtschilder-Buchse

RE

Rotes Lichtschilder-Buchse

  • Spannungsversorgung: 3.3V / 5V

  • Verbindungsmethode: PH2.0 4P Stecker

  • Montageart: Doppelbolzenfixierung

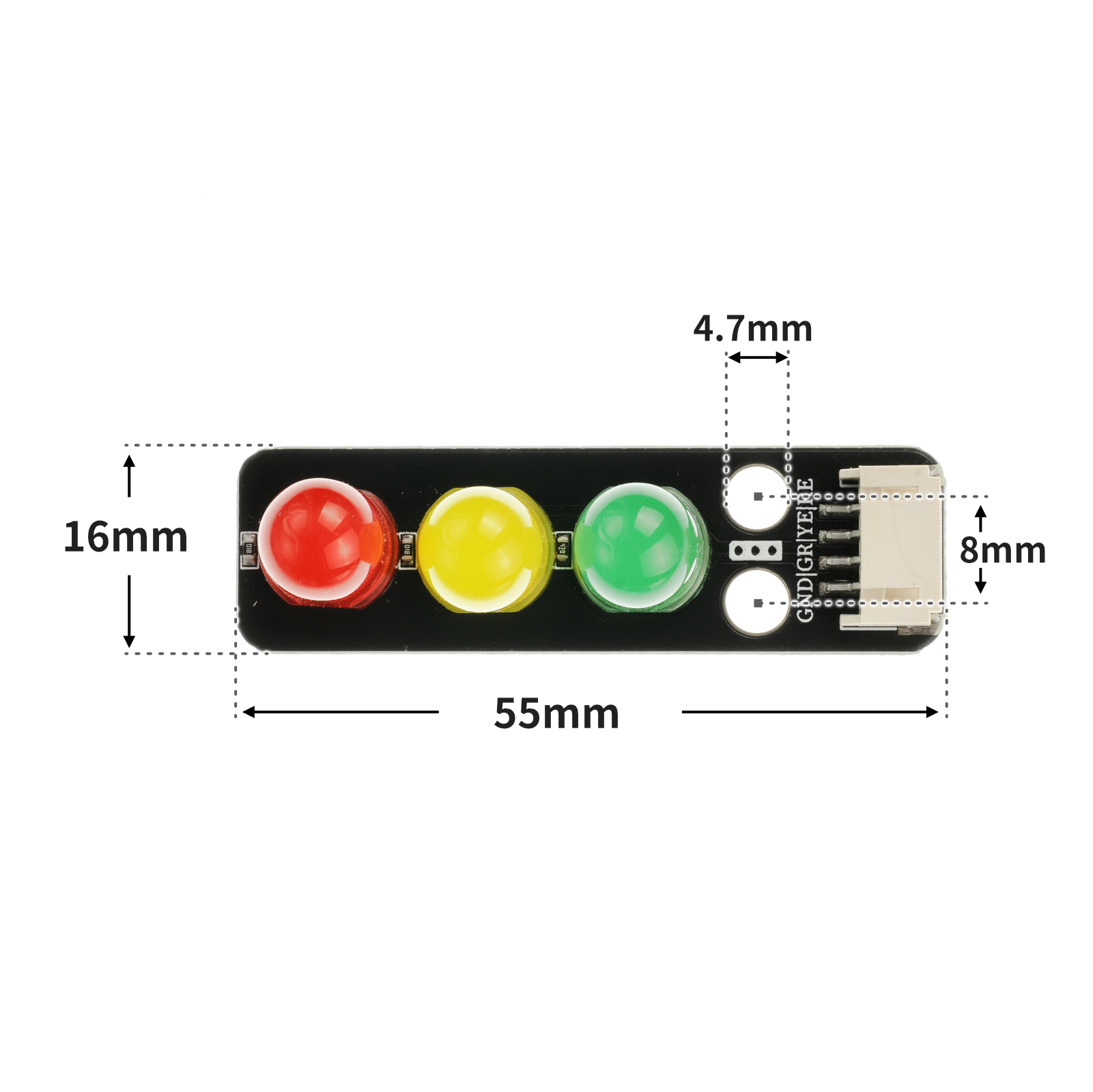

4, Platinegröße

5、Arduino IDE Beispielprogramm

Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
Anleitung zum Herunterladen und Importieren der Bibliotheksdateien für das Arduino IDE:
Klicken Sie zum Anzeigen

Beispielprogramm (UNO-Entwicklerboard):

//交通信号灯模块,RE红灯接D11号引脚;YE黄灯接D10号引脚;Gr绿灯接D9号管脚;
void setup() {
 g(LOW);//绿灯灭
 y(LOW);//黄灯灭
 r(LOW);//红灯灭
 pinMode(9, OUTPUT);//设置数字9口为输出
 pinMode(10, OUTPUT);//设置数字10口为输出
 pinMode(11, OUTPUT);//设置数字11口为输出
}
void loop() {
 g(HIGH);//绿灯亮
 delay(5000);//延时5s
 g(LOW);//绿灯灭
 for (int i = 1; i <= 2; i = i + (1)) {//for循环 黄灯间隔隔0.5s闪烁两次
 delay(500);
 y(HIGH);
 delay(500);
 y(LOW);
 }
 r(HIGH);//红灯亮
 delay(5000);//延时5s
 r(LOW);//红灯灭
 for (int i = 1; i <= 2; i = i + (1)) {//for循环 黄灯间隔隔0.5s闪烁两次
 delay(500);
 y(HIGH);
 delay(500);
 y(LOW);
 }
}
void g(boolean G) {//绿灯亮灭函数
 digitalWrite(9, G);
}
void y(boolean Y) {//黄灯亮灭函数
 digitalWrite(10, Y);
}
void r(boolean R) {//红灯亮灭函数
 digitalWrite(11, R);
}

6、ESP32 Python Beispiel (für Mixly IDE /米思齐)

Entwicklungsboard auswählen Python ESP32 [ESP32 Generic(4MB)] auf den Code-Modus umschalten und hochladen

Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐(Mixly)IDE ESP32库文件下载及导入教程:
Klicken Sie zum Anzeigen

示例程序(ESP32-Python):

import machine
import time


pin25 = machine.Pin(25, machine.Pin.OUT)
pin26 = machine.Pin(26, machine.Pin.OUT)
pin27 = machine.Pin(27, machine.Pin.OUT)
while True:
pin25.value(1)
time.sleep(1)
pin25.value(0)
pin26.value(1)
time.sleep(1)
pin26.value(0)
pin27.value(1)
time.sleep(1)
pin27.value(0)

7、米思齐 Mixly 示例程序(图形化语言) in Deutsch

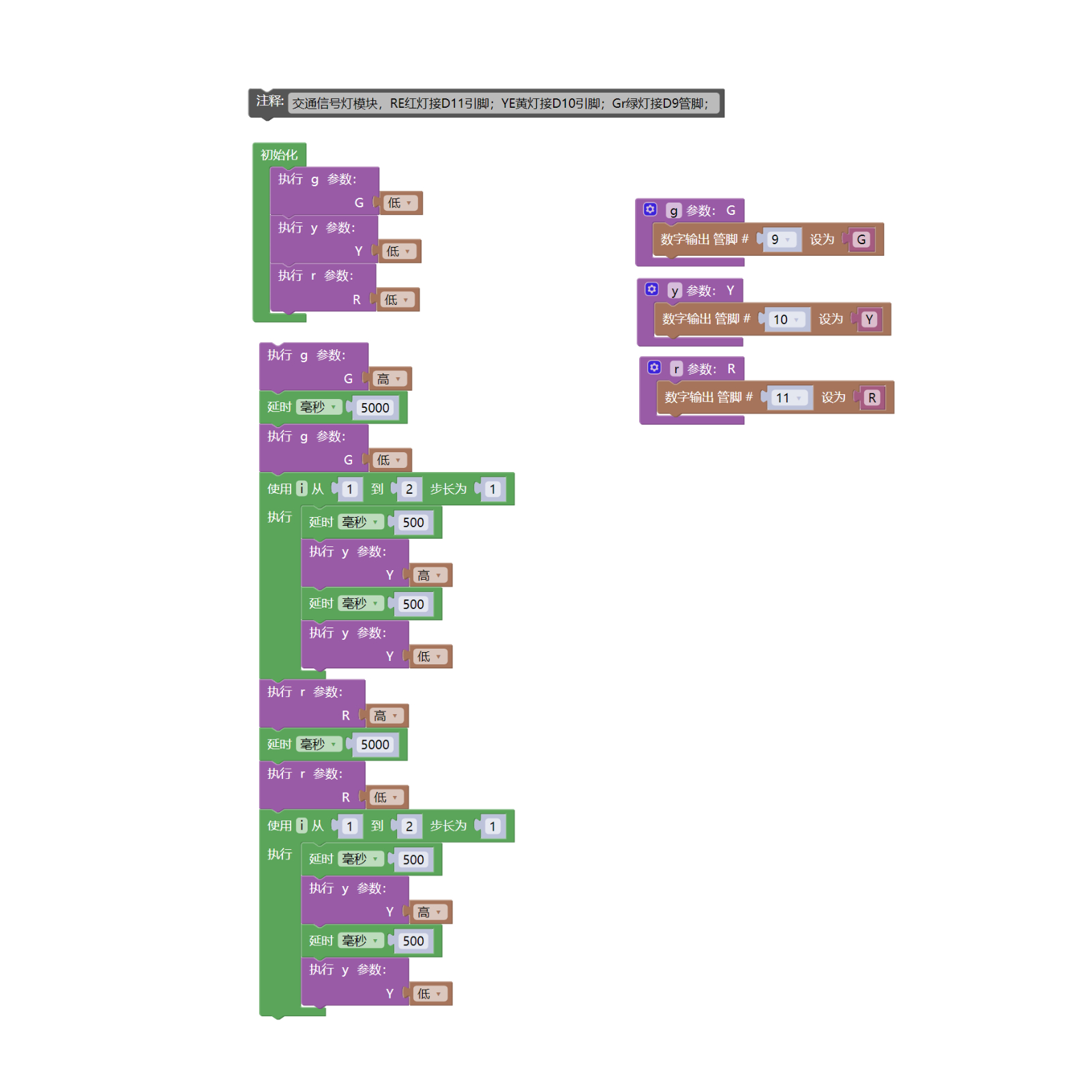

Beispielprogramm (UNO-Entwicklerboard):2、第二步将UNO开发板的库文件下载后解压在桌面。
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐(Mixly)IDE Arduino库文件下载及导入教程:Klicken Sie zum Anzeigen

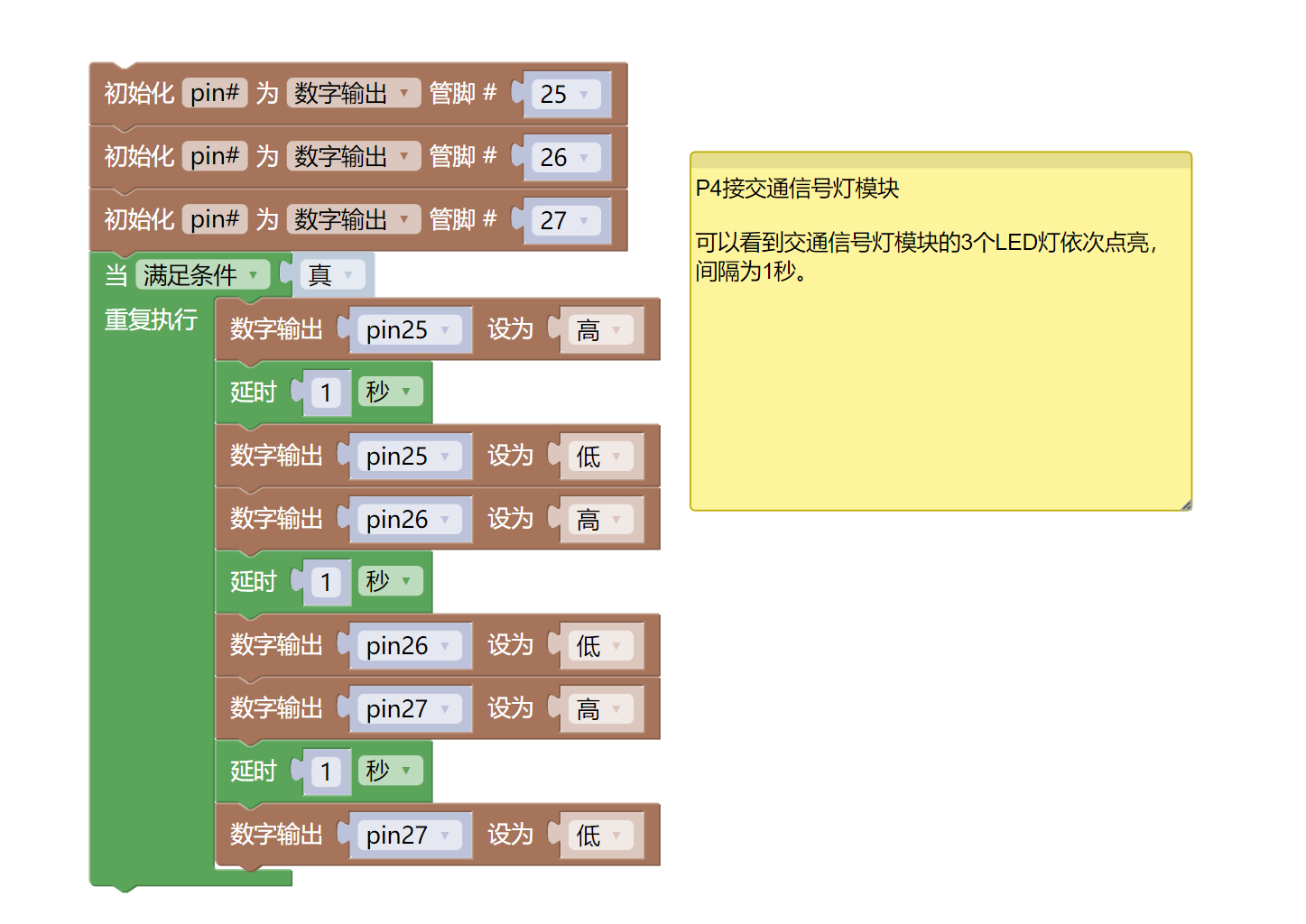

Beispielprogramm (ESP32-Entwicklungsboard):2、第二步将UNO开发板的库文件下载后解压在桌面。
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐(Mixly)IDE ESP32库文件下载及导入教程:
Klicken Sie zum Anzeigen

8、Testumgebung Einrichtung

Testumgebung für Arduino UNO einrichten

Vorbereiten Sie die Komponenten:

  • HELLO STEM UNO R3 Entwicklungsplatine *1

  • HELLO STEM UNO R3 P Erweiterungsplatte *1

  • USB type-c Datenkabel *1

  • Verkehrssignalmodul (HS-F05L) *1

  • PH2.0 4P Dupont-Kabel*1

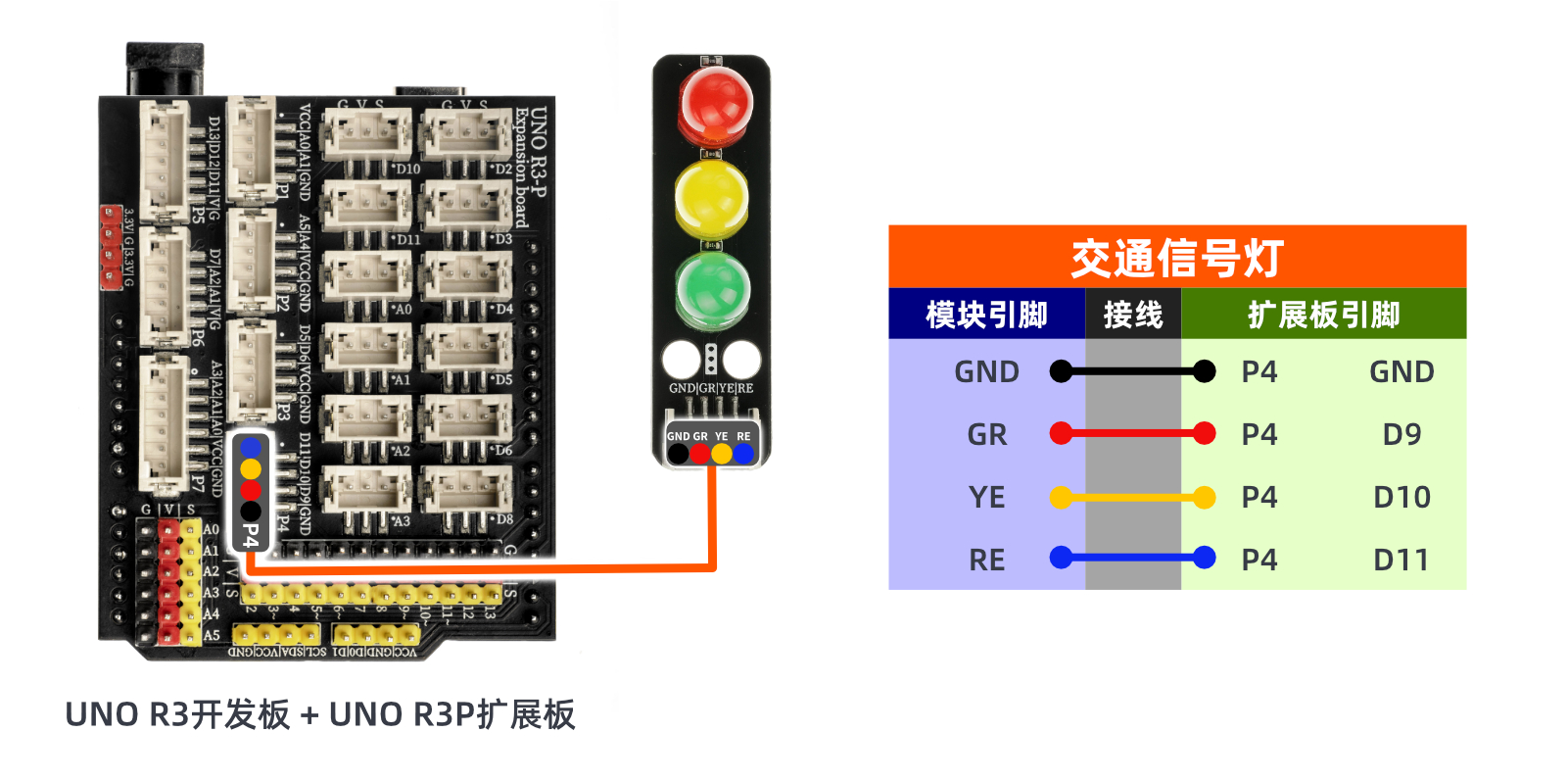

Schaltplan der Leitung:

ESP32 Testumgebung einrichten

Vorbereiten Sie die Komponenten:Wird aktualisiert...

Schaltplan der Leitung:Wird aktualisiert...

9、Video-Tutorial

Arduino UNO Video-Tutorial:Klicken Sie zum Anzeigen

ESP32 Python Videoanleitung:aktualisieren

10、Testergebnis

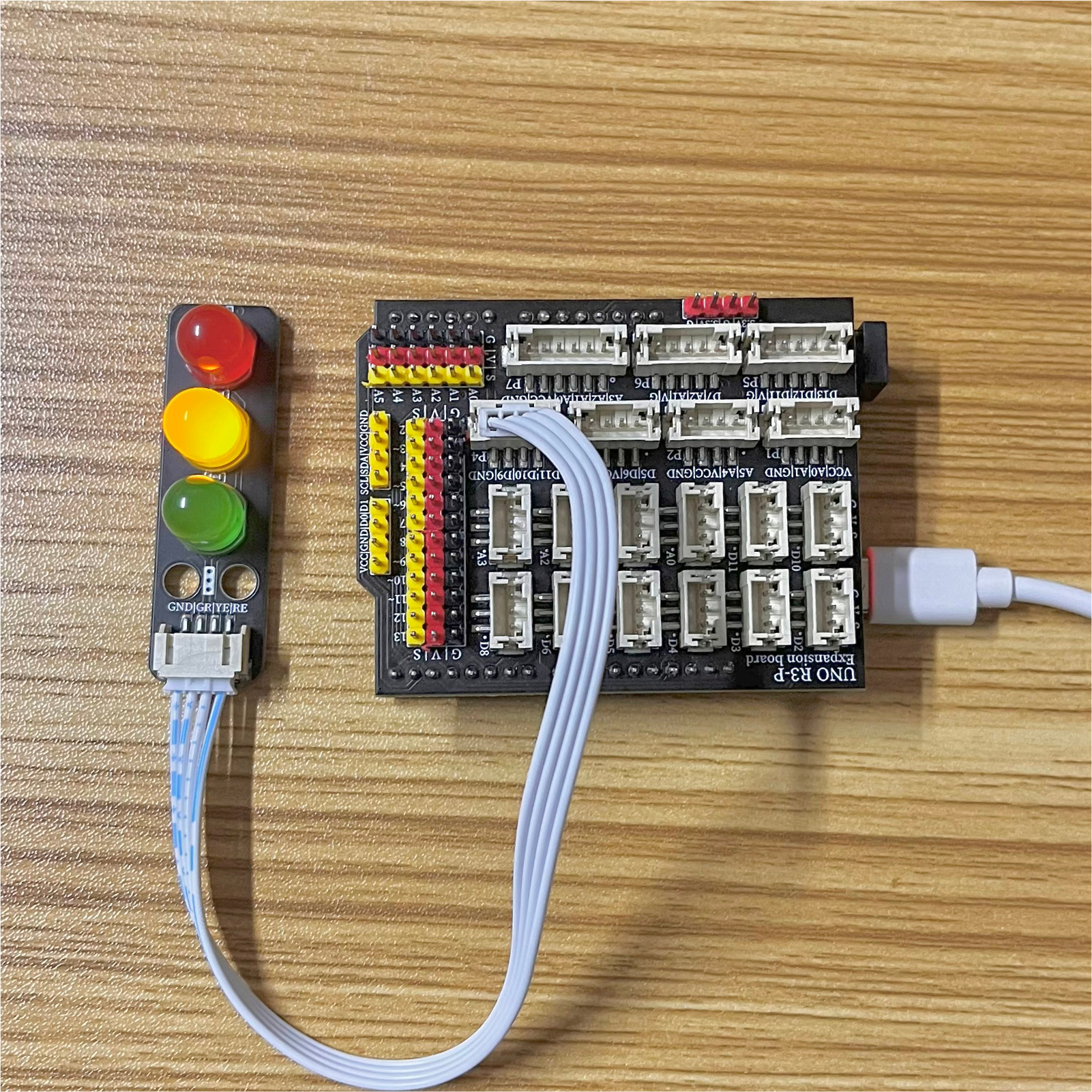

Arduino UNO Testergebnis:

Nachdem die Kabel an das Gerät angeschlossen sind, wird das obige Programm auf die Arduino UNO-Entwicklungsplatine programmiert. Es wird die rote, grüne und gelbe Leuchte abwechselnd blinken, um das Verkehrssignal zu erreichen.

ESP32 Python-Testergebnis:
