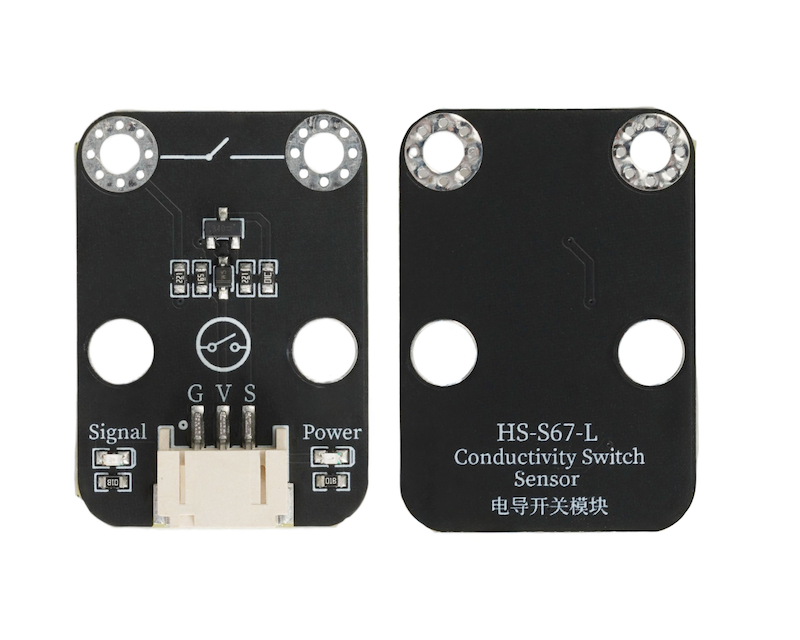

HS-S67-L Leitfähigkeitsschaltermodul

1、Einführung

Der Leitungs-Schalter ist ein elektronisches Modul, das zur Überprüfung der Leitfähigkeit von Objekten verwendet werden kann.Der maximale zu detektierende Objekt hat 10 TΩ, kann sowohl Münzen, Drähte, Metalle und andere guten Leitern als auch den Körper, Früchte, Pflanzen und andere schlechten Leitern detektieren.Durch Berührung der Polaritäten des Leitungs-Schalters kann der Ausgabestatus des Moduls geändert werden, um verschiedene interaktive Kunstwerke zu erstellen, wie zum Beispiel Obst-Pianos, Musikklopfen und andere interessante Anwendungen. Es kann auch in verschiedenen interaktiven Spielen verwendet werden, als kritische Handlung der Aufgabenstellung, wie im gemeinsamen Herzen des Raumfluchts, und so weiter.

2、Schemazeichnung

3、Modulparameter

• Spannungsversorgung: 3.3V / 5V

• Verbindungsmethode: PH2.0 Steckerkabel

• Montageart: Bausteine fest

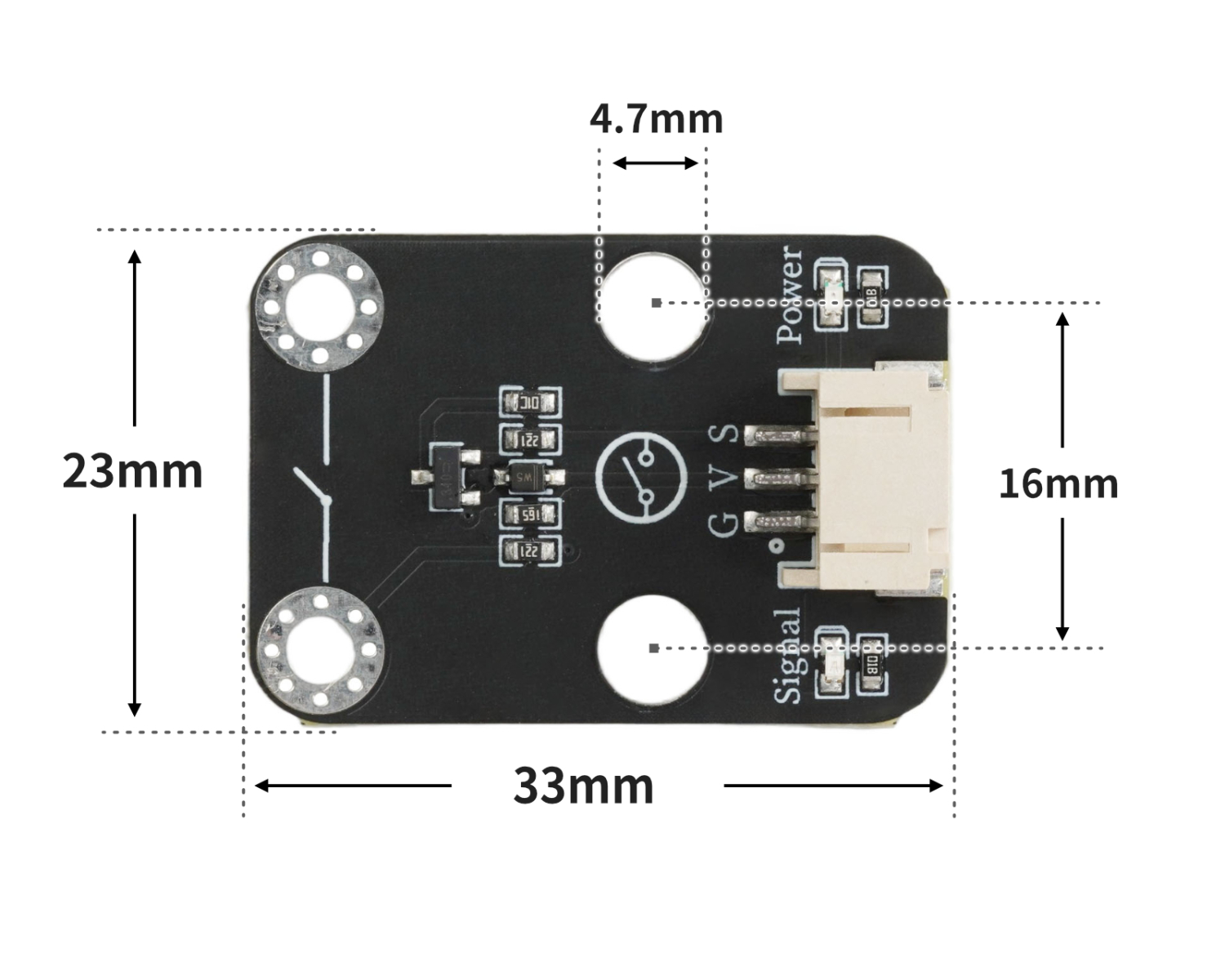

4, Platinegröße

5、Arduino IDE Beispielprogramm

Arduino UNO Beispiel (für Mixly IDE, Arduino IDE):

void setup(){
  Serial.begin(9600);
  pinMode(4, INPUT);
  pinMode(9, OUTPUT);
}

void loop(){
  //有源蜂鸣器模块接UNO开发板D9，电导开关模块接UNO开发板D4；
  //电导开关模块在连接到导体时，会产生一个高电平（1），使蜂鸣器响起；
  //当未检测到导体连接时，蜂鸣器不响。
  if (digitalRead(4) == 1) {
    digitalWrite(9,HIGH);
    Serial.println(String("导体连接：") + String(digitalRead(4)));

  } else if (digitalRead(4) == 0) {
    Serial.println(String("断开：") + String(digitalRead(4)));
    digitalWrite(9,LOW);
  }

}

ESP32 Python-Beispiel (geeignet für Mixly IDE / Mezishi)
（Entwicklungsboard auswählen Python ESP32 【ESP32 Generic(4MB)】in den Code-Modus wechseln und hochladen ）：

import machine


pin4 = machine.Pin(4, machine.Pin.IN)
pin12 = machine.Pin(12, machine.Pin.OUT)
while True:
    if pin4.value() == 1:
        pin12.value(1)
    else:
        pin12.value(0)

6、米思齐 Mixly 示例程序（图形化语言）

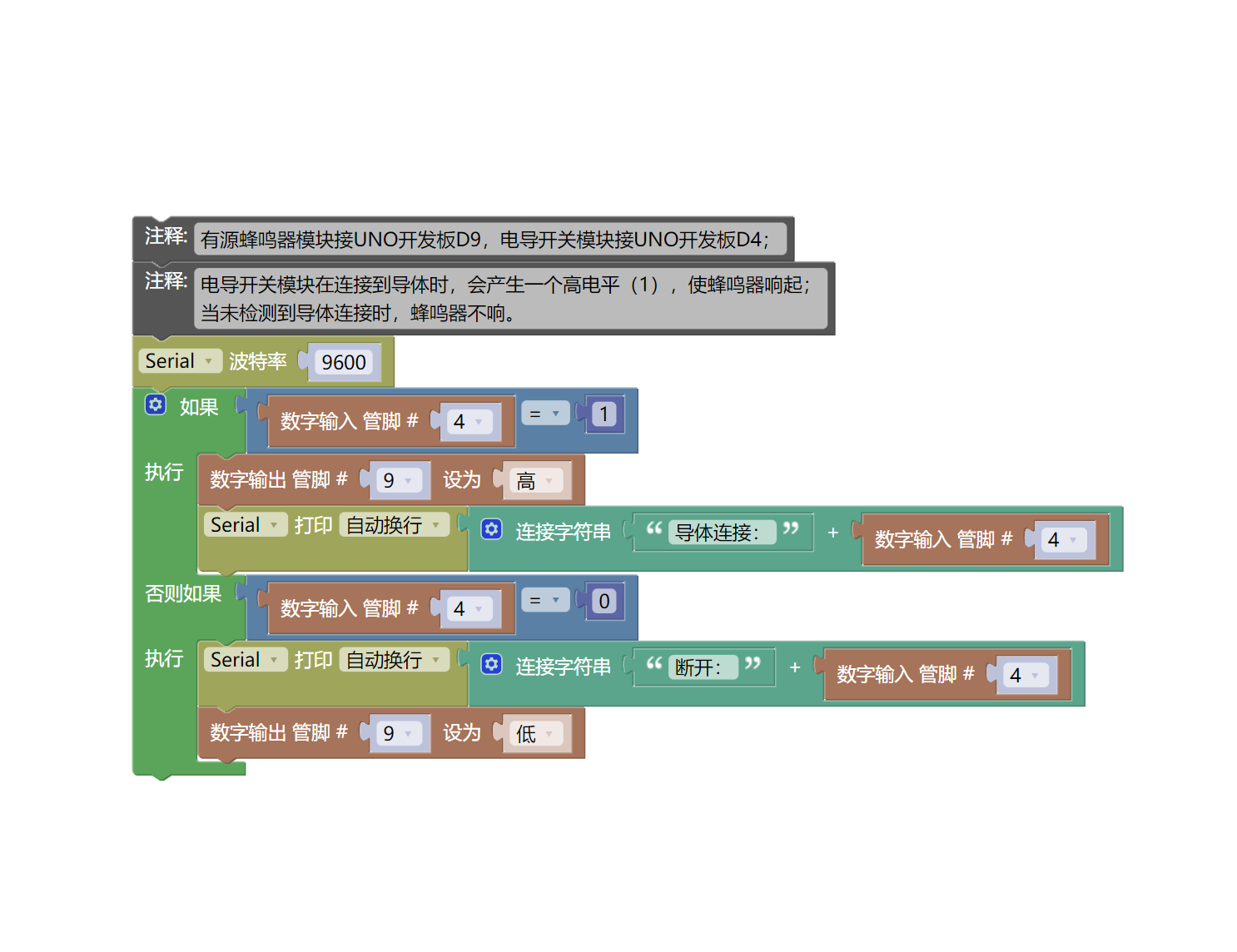

Beispielprogramm (UNO-Entwicklerboard):2、第二步将UNO开发板的库文件下载后解压在桌面。

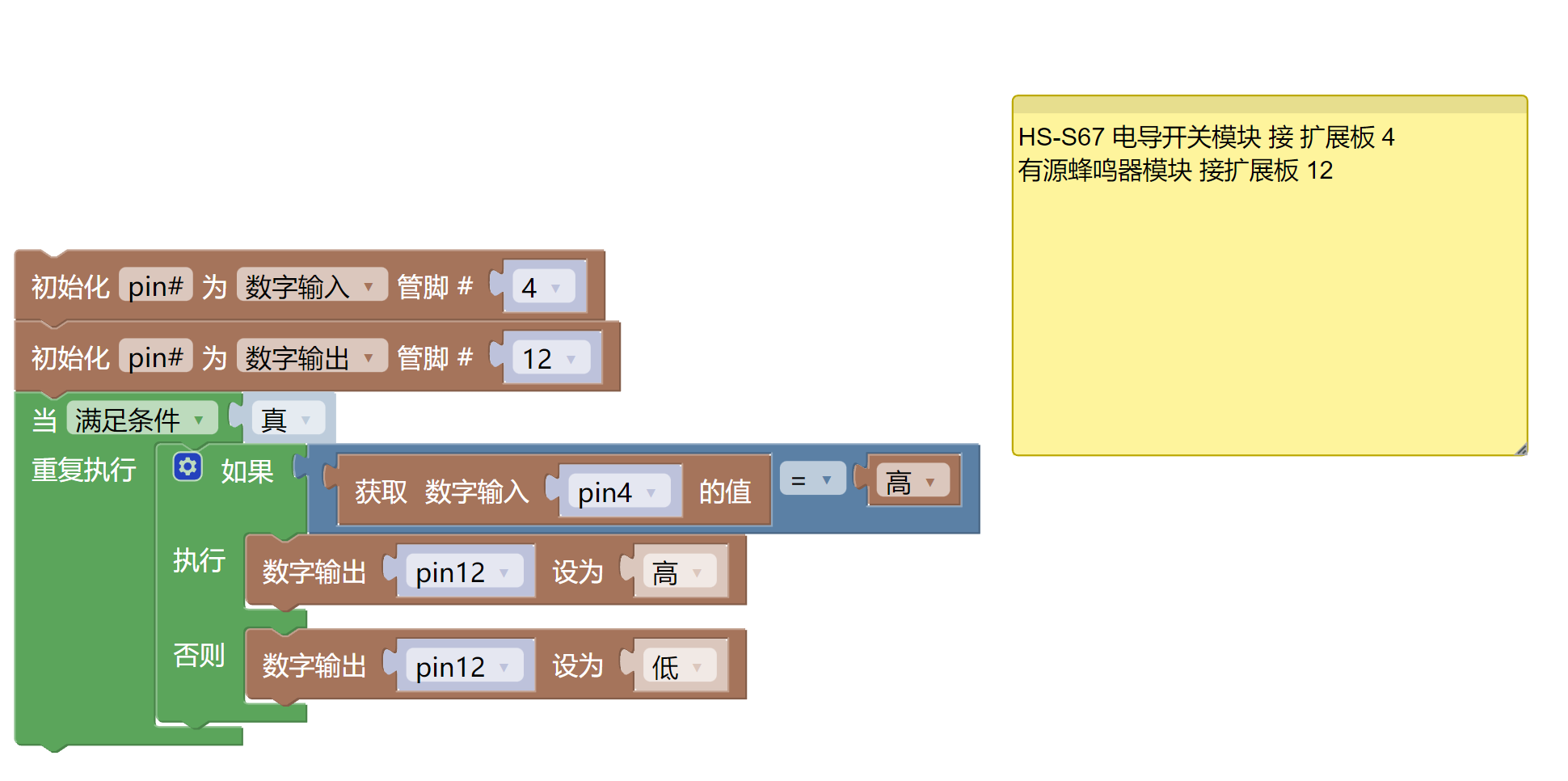

Beispielprogramm (ESP32-Entwicklungsboard):2、第二步将UNO开发板的库文件下载后解压在桌面。

7, Aufbau des Testumgebungs

Testumgebung für Arduino UNO einrichten

Vorbereiten Sie die Komponenten:

• HELLO STEM UNO R3 Entwicklungsplatine *1

• HELLO STEM UNO R3 P Erweiterungsplatte *1

• USB type-c Datenkabel *1

• Aktiver Heultonmodul (HS-F07L) *1

• Leitfähigkeitsschaltermodul (HS-S67-L) *1

• PH2.0 3P Dupont-Kabel *2

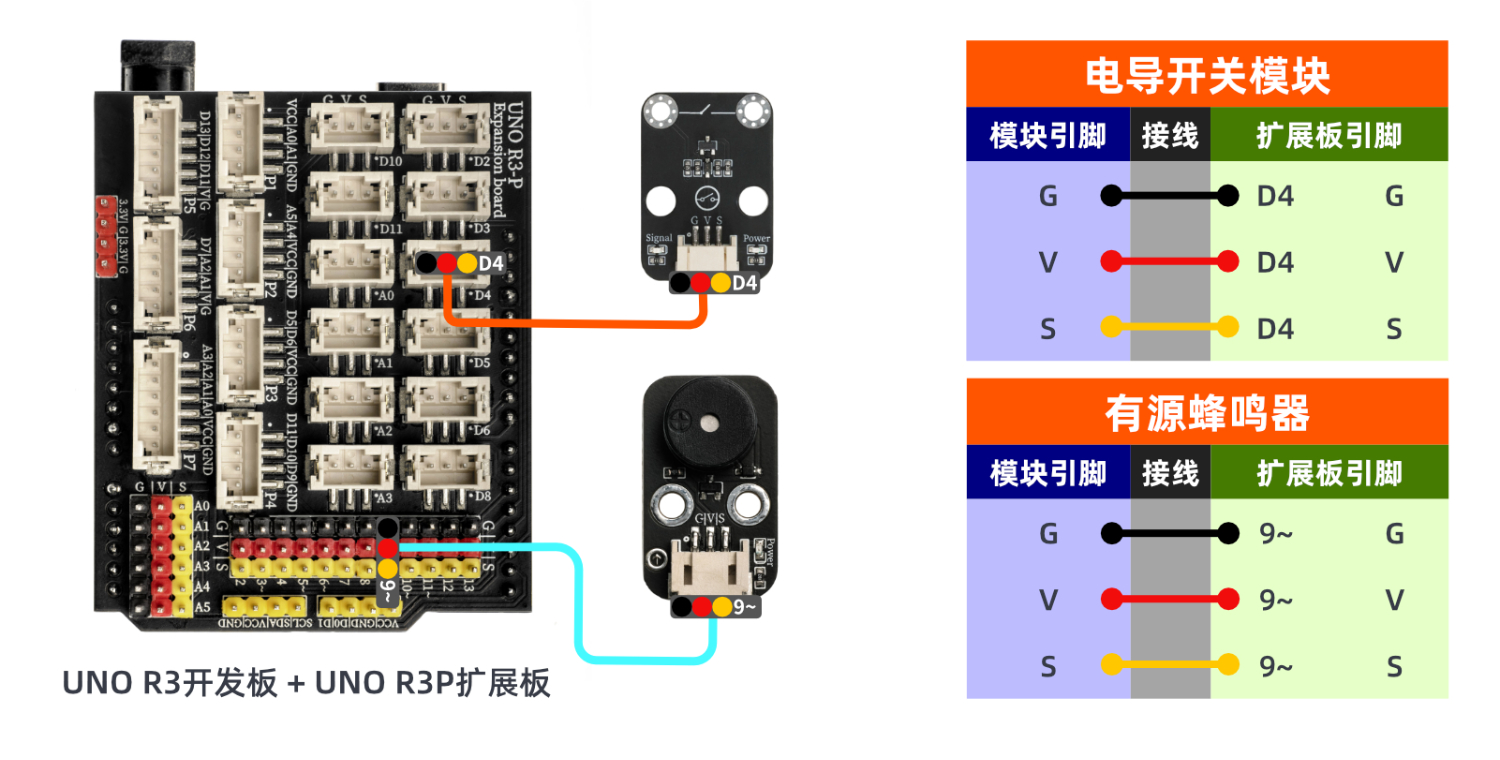

Schaltplan der Leitung:

ESP32 Python Testumgebung Einrichtung

8, Video-Tutorial

Arduino UNO Video-Tutorial：Klicken, um anzuzeigen

ESP32 Python Videoanleitung:

9, Testergebnis

Arduino UNO Testergebnis:

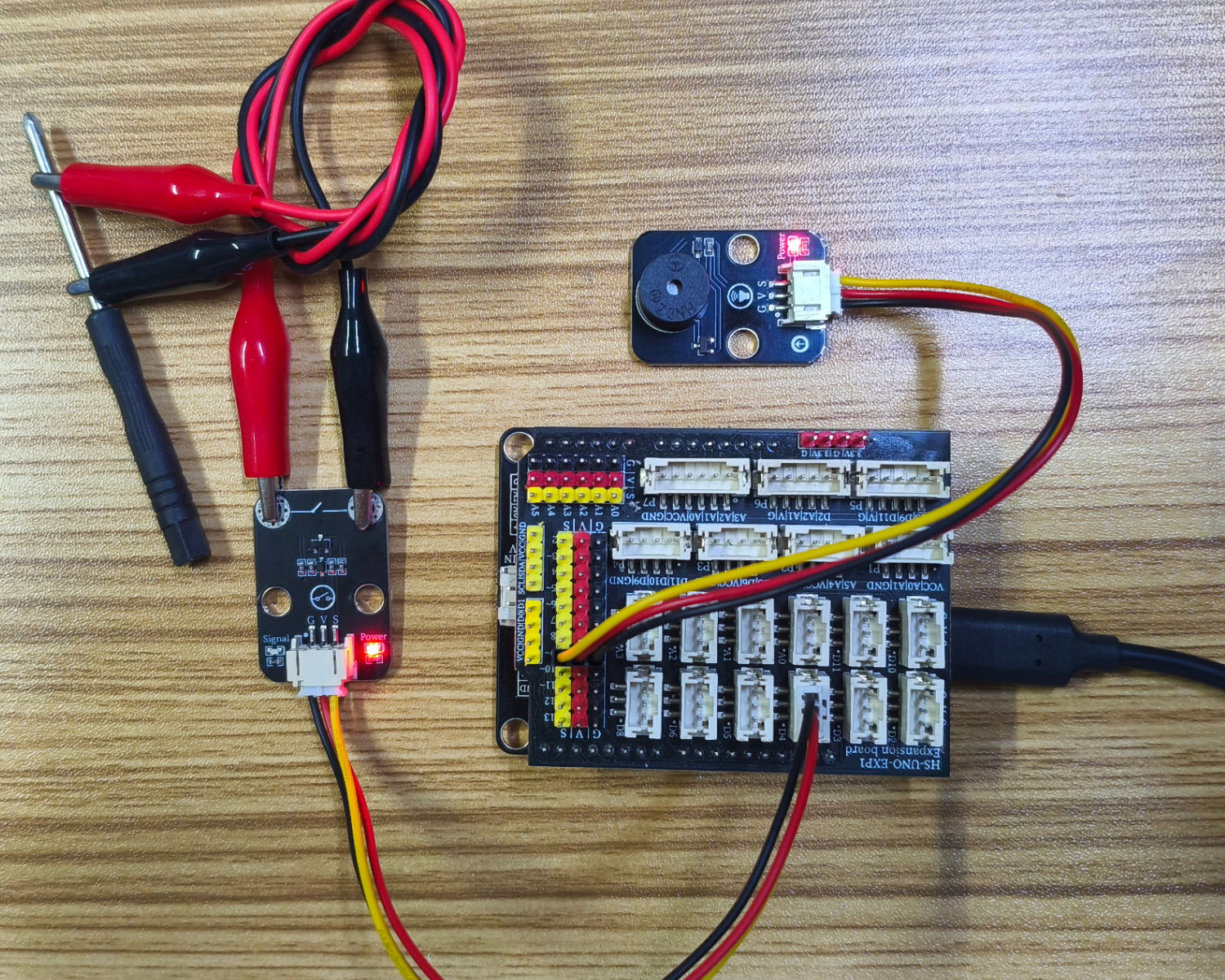

Nachdem die Kabel an das Gerät angeschlossen sind, wird das obige Programm auf die Entwicklungsplatine gebrannt und wenn das geprüfte Objekt leitfähig ist, ertönt der Piepser.

ESP32 Python-Testergebnis:

Nachdem die Kabel an das Gerät angeschlossen sind, wird das obige Programm auf die Entwicklungsplatine gebrannt und wenn das geprüfte Objekt leitfähig ist, ertönt der Piepser.
