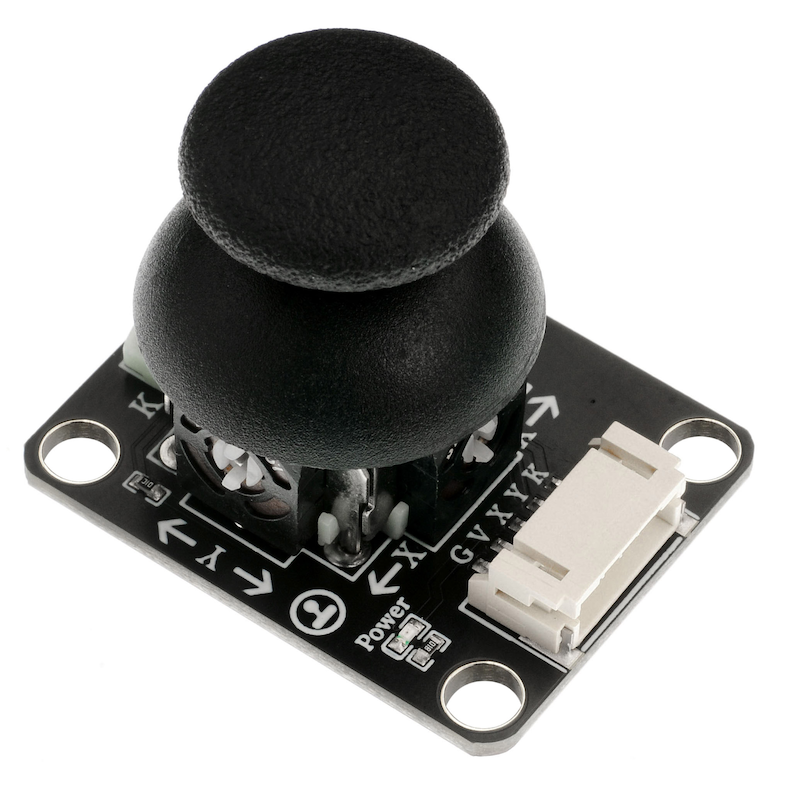

HS-S34-L Doppelachser Joystickmodul

1、Einführung

Der Joystick ist ein Eingabegerät, das aus einem Stab besteht, der in einem Fußgelenk rotiert und dem gesteuerten Gerät seine Winkel oder Richtungen meldet.Der Joystick wird in der Regel zur Steuerung von Videospielen verwendet, hat normalerweise einen oder mehrere Tasten und sein Zustand kann auch vom Computer gelesen werden.Eine populäre Variante des Joysticks, der auf modernen Videospielsystemen verwendet wird, ist der Analogstick.Der Hebel wird auch zum Steuern von Kranen, Lastwagen, Unterwasserfahrzeugen ohne Skipper, Rollstühlen, Überwachungskameras und Rasenmähern mit Nullwenderadius und anderen Maschinen verwendet.Der Joystick mit kleiner Fingerbedienung wurde als Eingabegerät für kleine elektronische Geräte wie Handys verwendet.

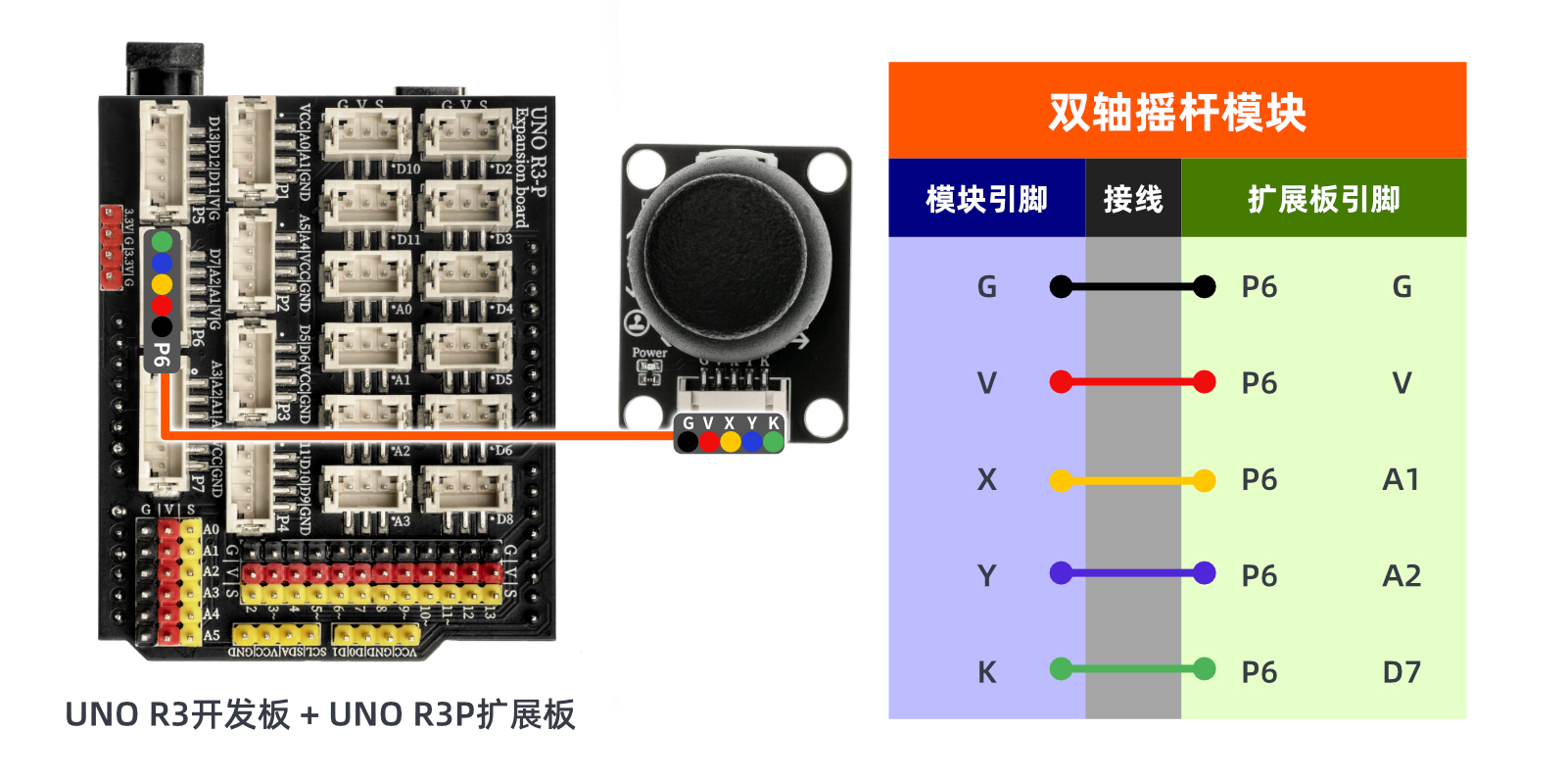

2、Schemazeichnung

3、Modulparameter

Pinbezeichnung	Beschreibung
G	GND（Spannungsversorgungsminus）
V	VCC（Spannungsversorgungsplus）
X	Simulations-Signal-Pin
Y	Simulations-Signal-Pin
K	Digital Signalspinne

Spannungsversorgung: 3.3V / 5V
Verbindungsmethode: PH2.0 Steckerkabel
Montageart: Fest mit vier Schrauben

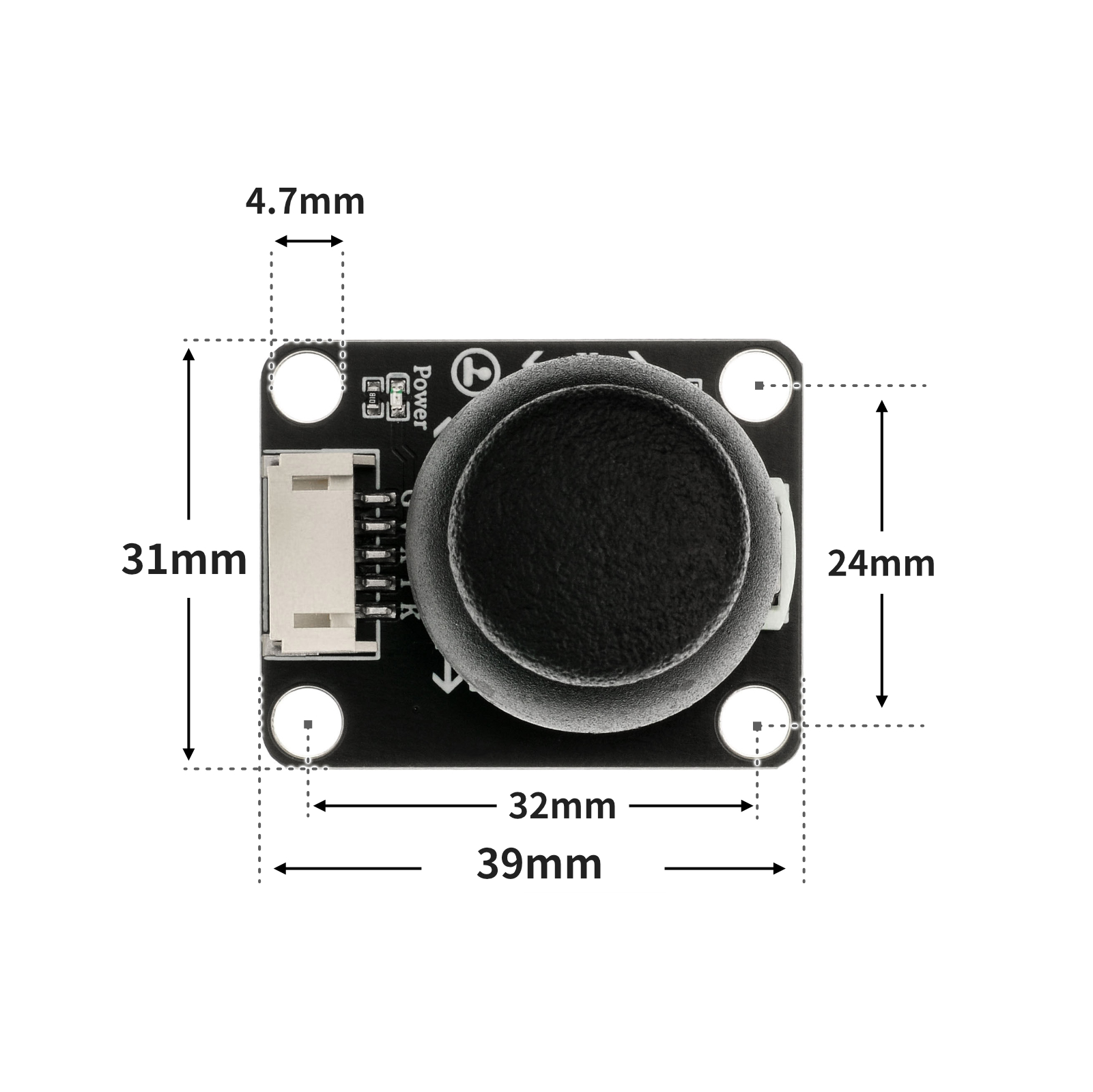

4, Platinegröße

5、Arduino IDE Beispielprogramm

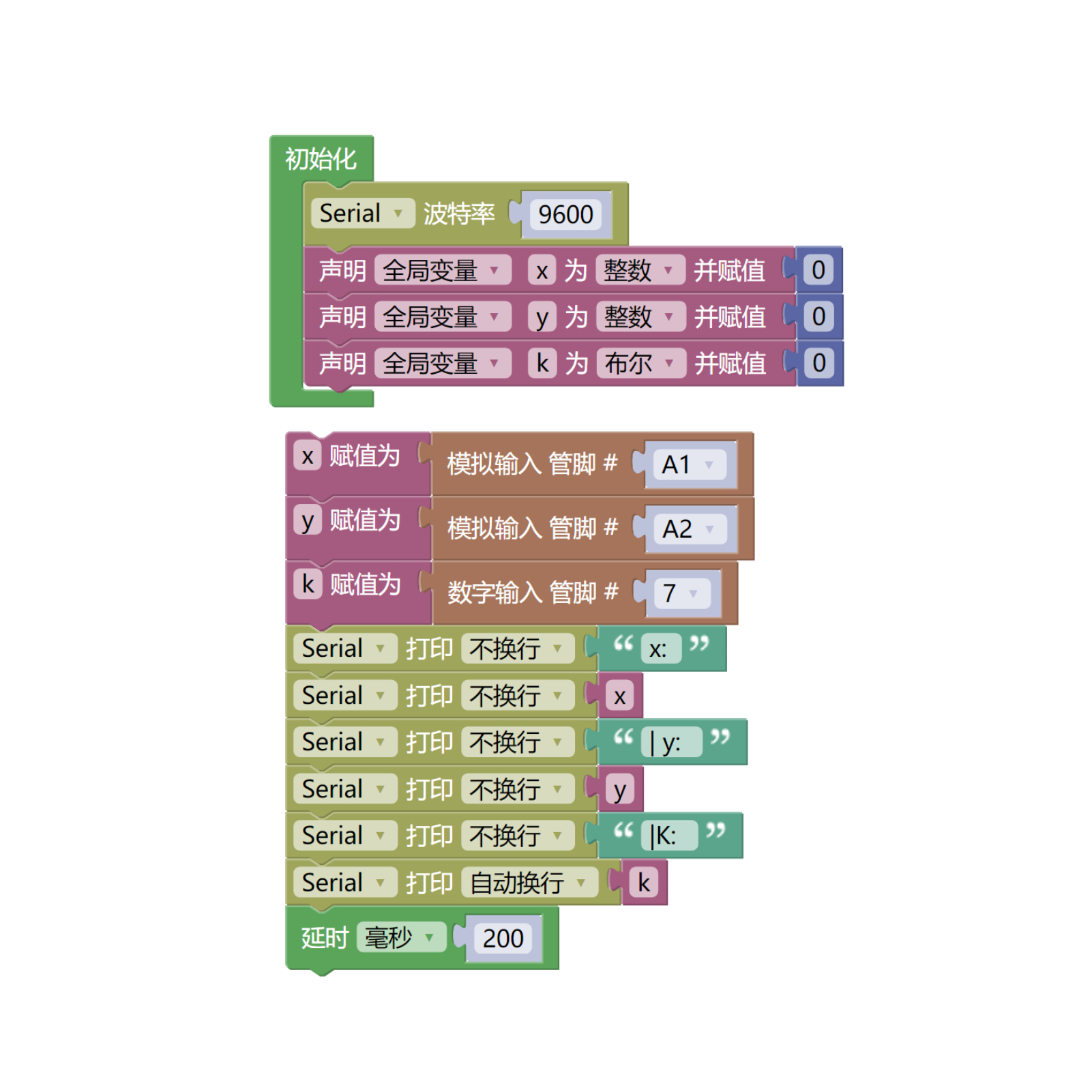

Arduino UNO Beispiel (für Mixly IDE, Arduino IDE):

 int x= 0;//定义遥感X轴电压模拟值变量
 int y= 0;//定义遥感Y轴电压模拟值变量
boolean k= 0;//定义遥感K引脚状态变量

void setup(){
  Serial.begin(9600);//设置波特率

  pinMode(A2, INPUT);//定义A2为输入引脚
  pinMode(A1, INPUT);//定义A1为输入引脚
  pinMode(7, INPUT);//定义A0为输入引脚
}

void loop(){
  x = analogRead(A2);//获取遥杆X轴电压模拟值
  y = analogRead(A1);//获取遥杆Y轴电压模拟值
  k = digitalRead(7);//获取遥杆按键状态

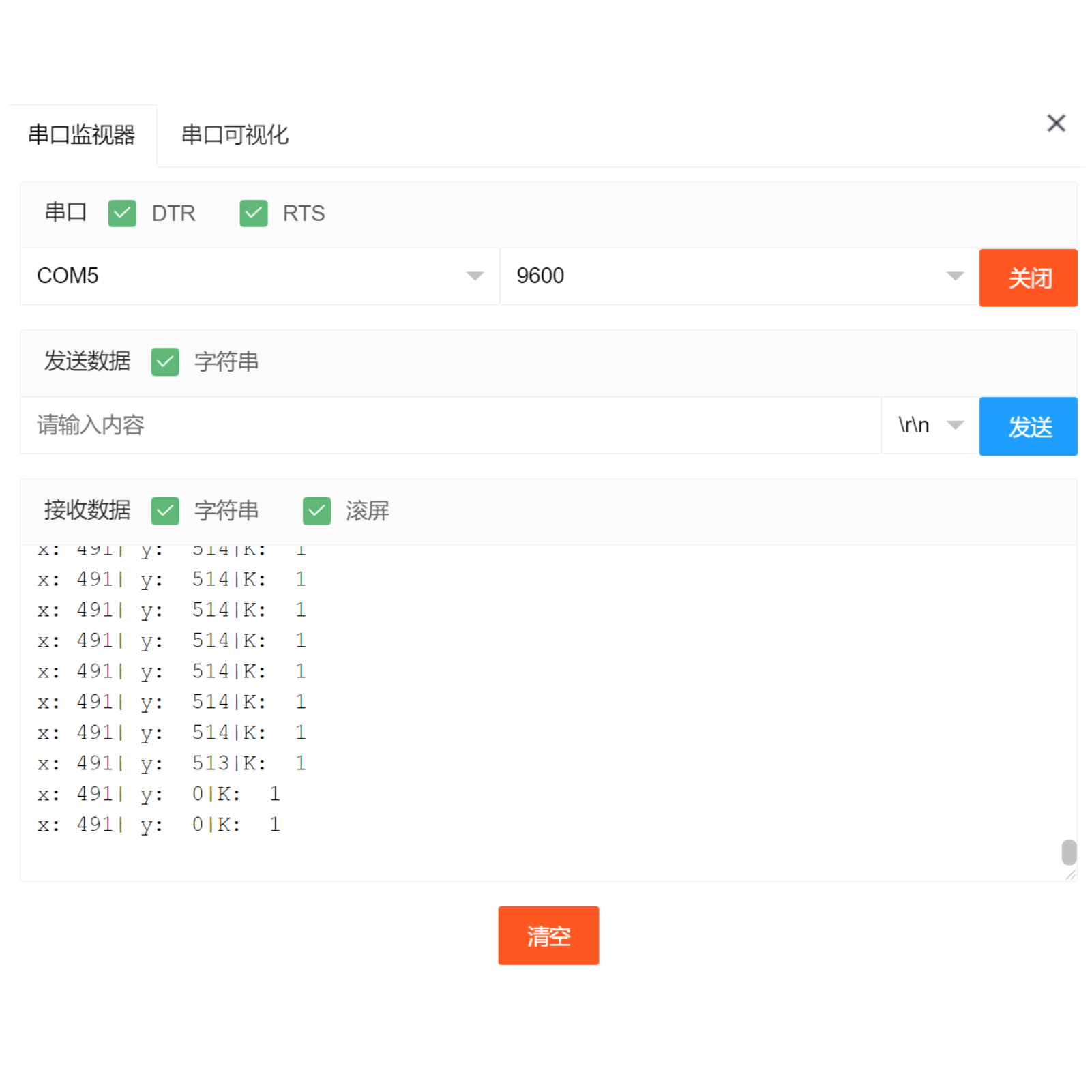

  Serial.print("x: ");
  Serial.print(x);//打印获取到遥杆X轴电压模拟值
  Serial.print("| y:  ");
  Serial.print(y);//打印获取到遥杆X轴电压模拟值
  Serial.print("|K:  ");
  Serial.println(k);//打印获取到遥杆按键状态
  delay(200);

}

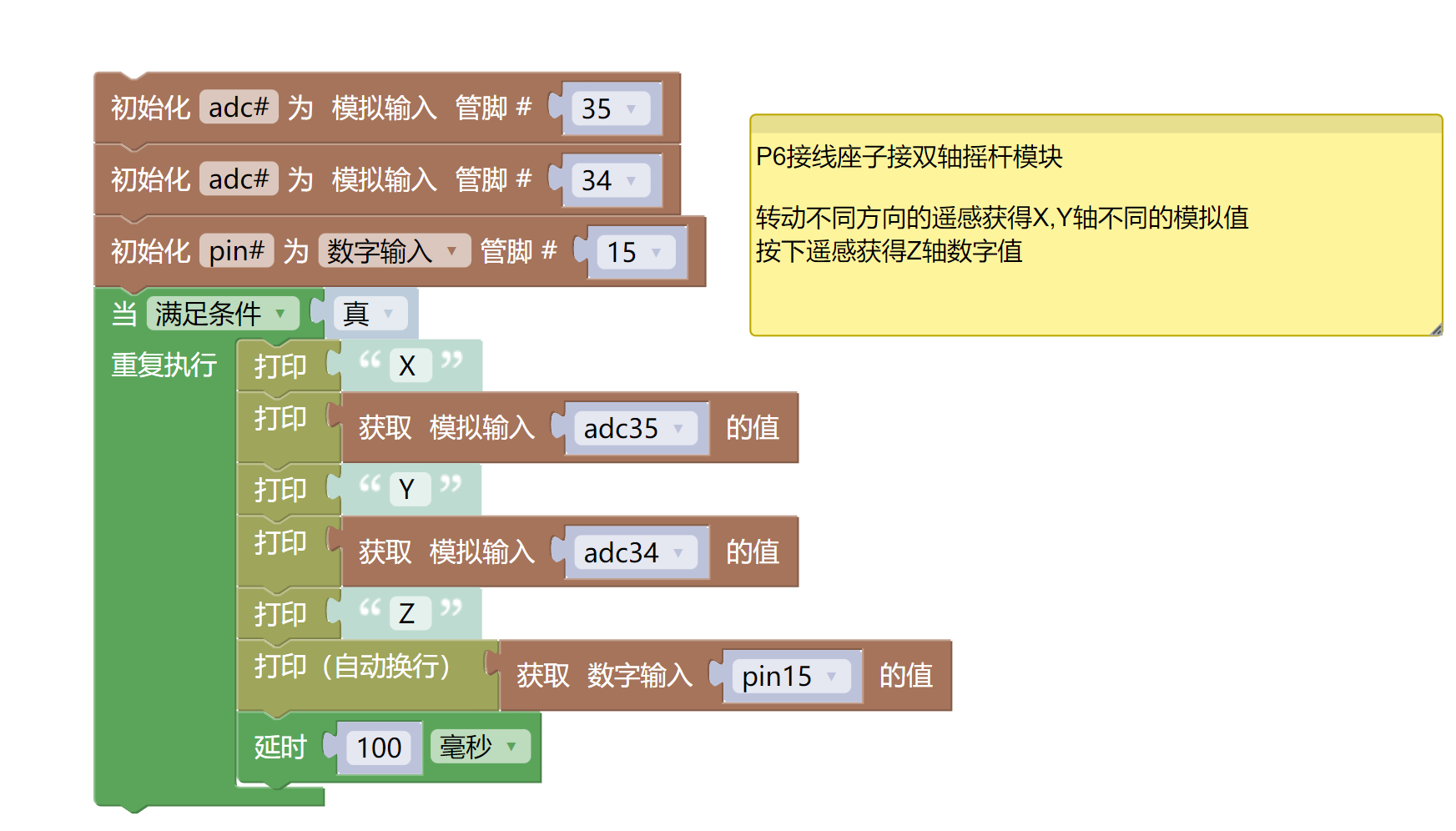

ESP32 Python-Beispiel (geeignet für Mixly IDE / Mezishi)
（Entwicklungsboard auswählen Python ESP32 【ESP32 Generic(4MB)】in den Code-Modus wechseln und hochladen ）：

import machine import time

adc35 = machine.ADC(machine.Pin(35)) adc34 = machine.ADC(machine.Pin(34)) pin15 = machine.Pin(15, machine.Pin.IN) while True: print('X ',end ="") print(adc35.read_u16(),end ="") print('Y ',end ="") print(adc34.read_u16(),end ="") print('Z ',end ="") print(pin15.value()) time.sleep_ms(100)
