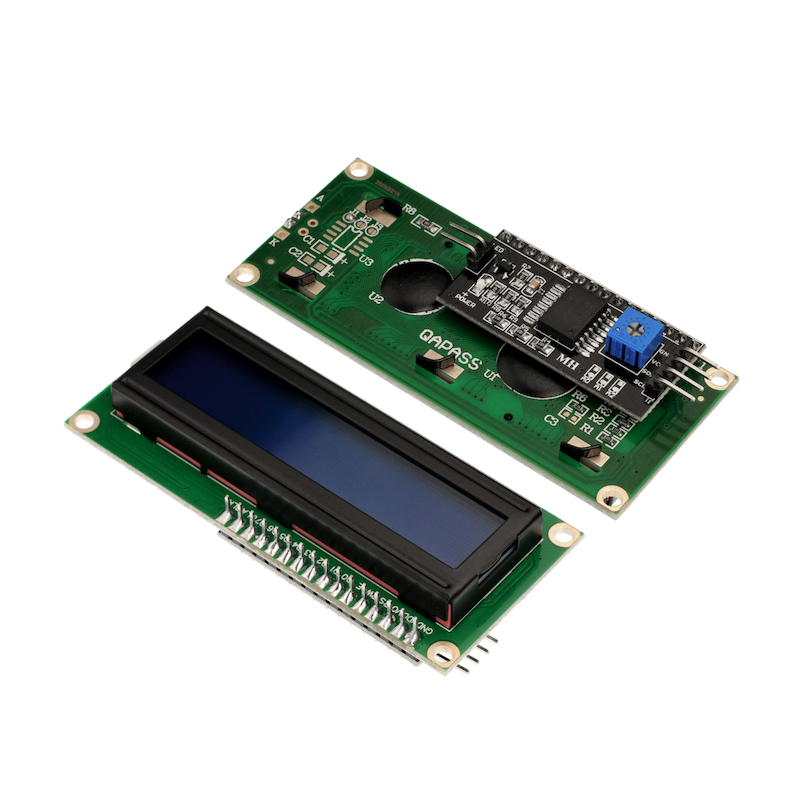

LCD1602-TFT-Bildschirm

1、Einführung

Da Anzahl der I/O-Ports von Arduino ist begrenzt, wenn man LCD1602 direkt mit den I/O-Ports von Arduino ansteuert, wird eine große Anzahl von I/O-Portressourcen beansprucht und es ist nicht vorteilhaft, mehr andere Geräte anzuschließen. Das IIC-LCD1602-Adapterboard kann erheblich reduzieren, wie viele IO-Schnittstellen verwendet werden müssen. Das ursprüngliche 1602-Display erfordert 7 IO-Ports, um betrieben zu werden, und unser entwickelter Modul kann Ihnen 5 IO-Ports einsparen. Für Arduino-Anfänger gibt es keine Notwendigkeit, sich über die umständlichen und komplexen Anschlüsse der LCD-Treiber-Schaltung zu ärgern. Es genügen zwei Drähte, um die Datenanzeige zu realisieren und können mit anderen IIC-Geräten verbunden werden, um die Datenspeicherung und -anzeige leicht zu realisieren.

2、Schemazeichnung

LCD1602液晶屏-HS-F21P SchaltplanKlicken Sie zum Anzeigen

3、Modulparameter

• Spannungsversorgung: 3.3V / 5V

• Verbindungsways: 2.54mm Reihenstecker

• Montageart: Schraubenfestigung

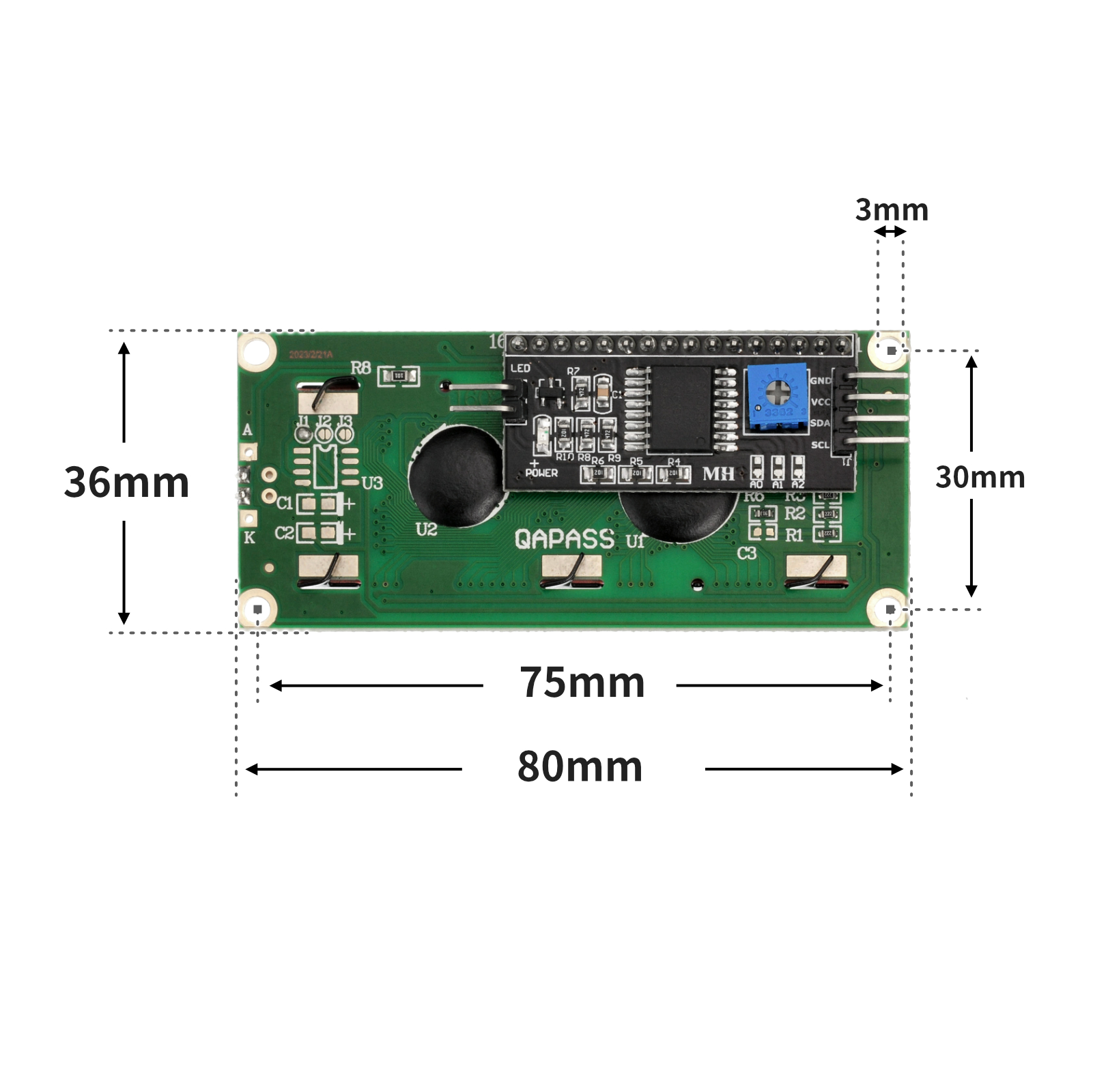

vier, Leiterplattengröße

5、Arduino IDE Beispielprogramm

Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
Anleitung zum Herunterladen und Importieren der Bibliotheksdateien für das Arduino IDE:Klicken Sie zum Anzeigen

Beispielprogramm (UNO-Entwicklerboard):

#include <Wire.h>
#include <LiquidCrystal_I2C.h>

LiquidCrystal_I2C mylcd(0x27,16,2);

void setup(){
  mylcd.init();
  mylcd.backlight();
  mylcd.clear();
  mylcd.setCursor(1-1, 1-1);
  mylcd.print("Hello STEM");
}

void loop(){
  //液晶显示屏接开发板IIC
  //scl引脚接开发板scl（A5），SDA引脚接开发板SDA（A4）；
  //用螺丝刀调节液晶显示屏显示字体亮度。

}

6、ESP32 Python Beispiel (für Mixly IDE /米思齐)

Entwicklungsboard auswählen Python ESP32 [ESP32 Generic(4MB)] auf den Code-Modus umschalten und hochladen

Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE ESP32库文件下载及导入教程：Klicken Sie zum Anzeigen

示例程序（ESP32-Python）：

import machine
import i2clcd


i2c_extend = machine.SoftI2C(scl = machine.Pin(22), sda = machine.Pin(21), freq = 100000)
lcd = i2clcd.LCD(i2c_extend,lcd_width=16,i2c_addr=0x27)
lcd.shows('Mixly',column = 0,line = 0,center = True)

7、米思齐 Mixly 示例程序（图形化语言） in Deutsch

Beispielprogramm (UNO-Entwicklerboard):2、第二步将UNO开发板的库文件下载后解压在桌面。
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE Arduino库文件下载及导入教程：Klicken Sie zum Anzeigen

示例程序(ESP32开发板)：2、第二步将UNO开发板的库文件下载后解压在桌面。
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE ESP32库文件下载及导入教程：Klicken Sie zum Anzeigen

8、Testumgebung Einrichtung

Testumgebung für Arduino UNO einrichten

Vorbereiten Sie die Komponenten:

• HELLO STEM UNO R3 PRO Entwicklungsboard *1

• USB type-c Datenkabel *1

• LCD1602-Bildschirm*1

• 1P Mutter auf Mutter Dupont-Kabel *4 Stück oder 2P Mutter auf Mutter Dupont-Kabel *2 Stück

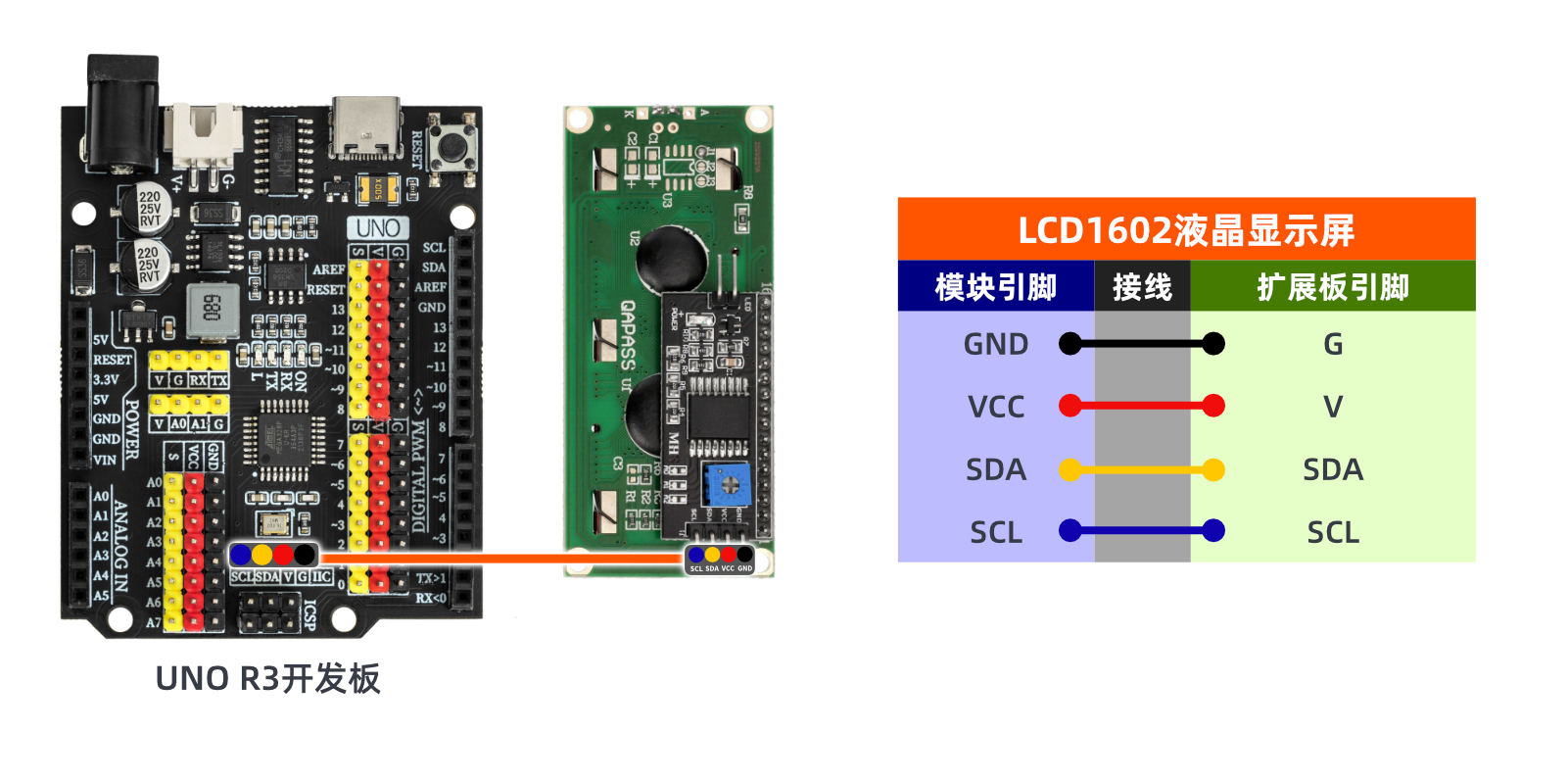

Schaltplan der Leitung:

ESP32 Testumgebung einrichten

Vorbereiten Sie die Komponenten:Wird aktualisiert...

Schaltplan der Leitung:Wird aktualisiert...

9、Video-Tutorial

Video-Tutorial:Klicken Sie zum Anzeigen

10、Testergebnis

Arduino UNO Testergebnis:

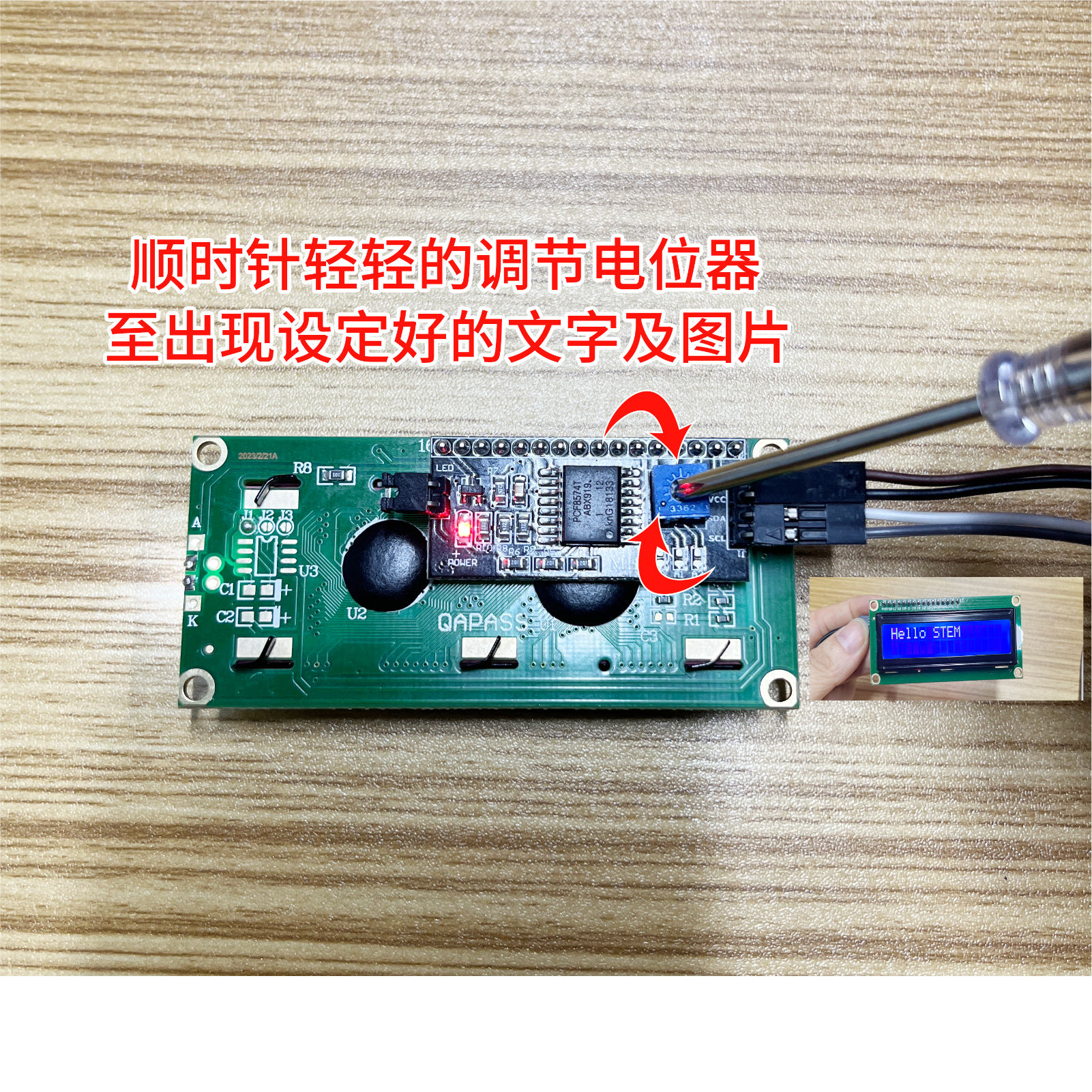

Unter Versorgung des LCD1602-Bildschirmmoduls, wenn der Bildschirm keine Texte oder Bilder anzeigt, verwenden Sie einen kleinen Schraubenzieher, um den Potentiometer des LCD1602-Bildschirmmoduls leicht einzustellen, bis die voreingestellten Texte und Bilder angezeigt werden.

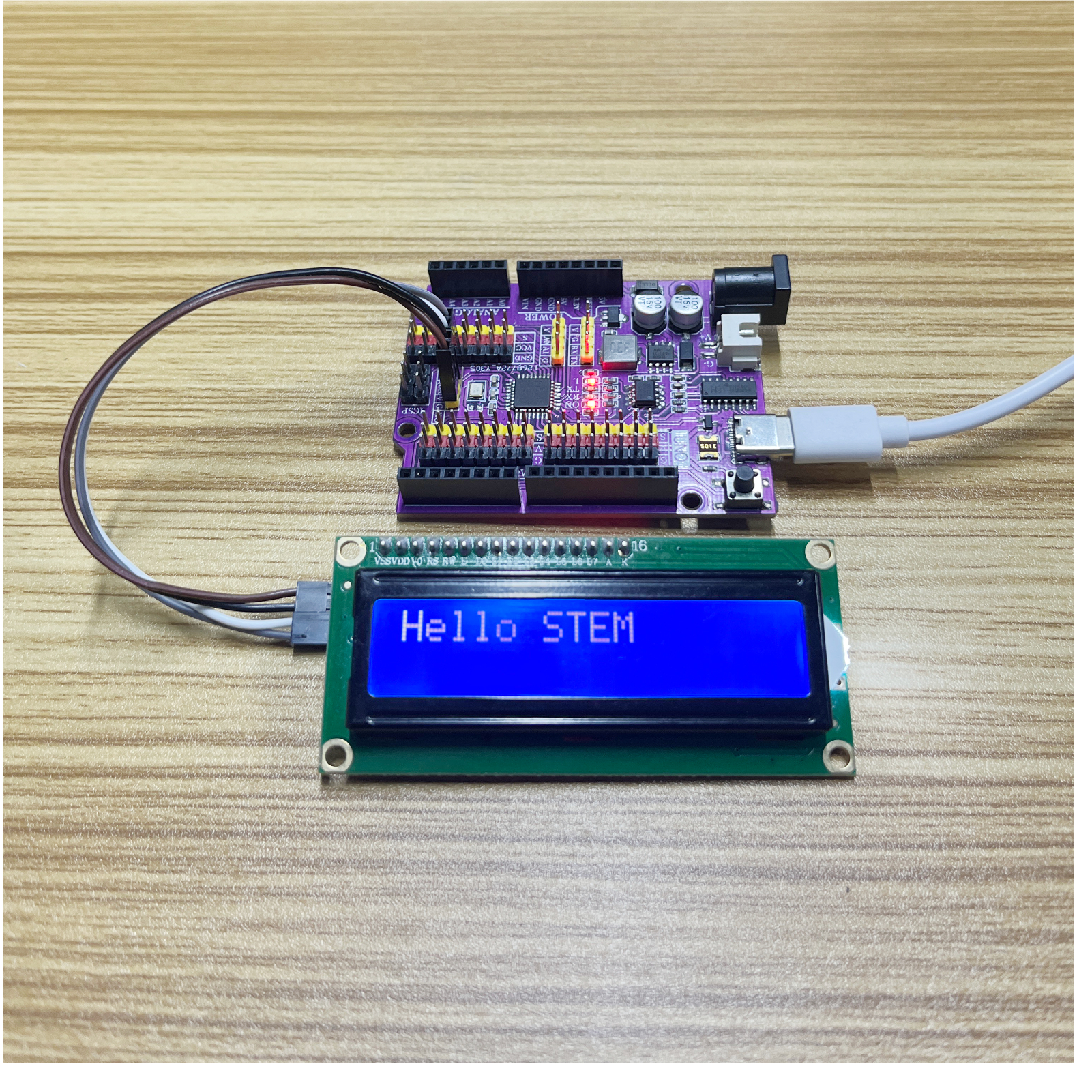

Auf dem LCD1602-Touchscreen werden die Texte und Bilder unserer Programmeingabe angezeigt.
