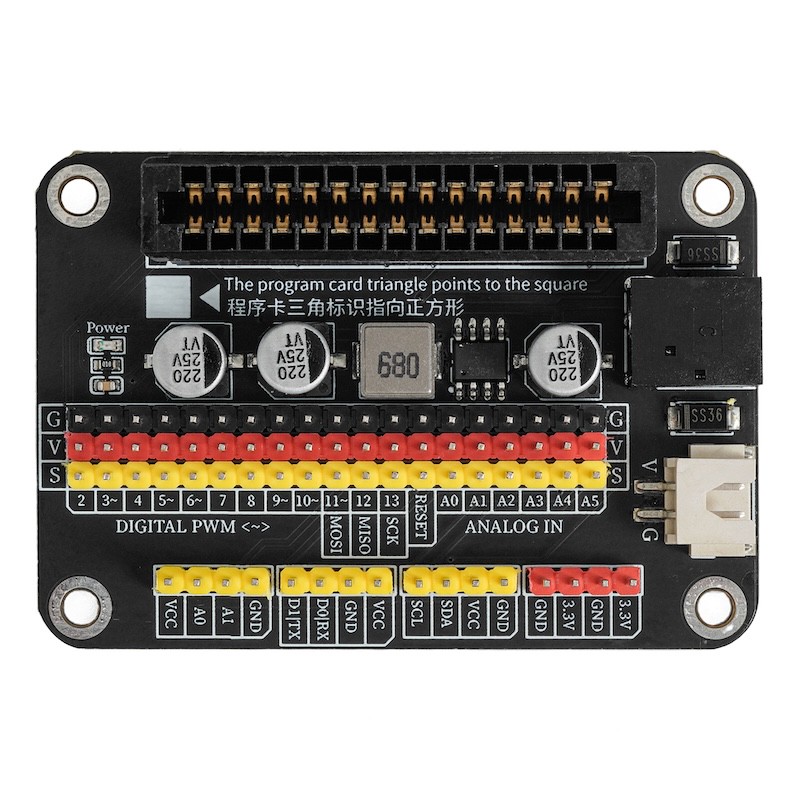

1、Einführung
2、Eigenschaften
1、Das Gerät verfügt über digitale IO-Buchsen (Pins von D2 bis D13) und analoge IO-Buchsen (Pins von A0 bis A5). (Es kann den Bedarf an Erweiterungsmodulen mit Dupont-Kabeln erfüllen)
2、Außen befinden sich 4 Pogo-Pin, um eine einfache Anbindung an das Kommunikationsmodul zu ermöglichen。
3、hat ein 3,3V Spannungsanschluss, der für Module mit geringem Strombedarf geeignet ist.
4、Es gibt 2 Spannungssteckanschlüsse,分别是适配器供电接口和锂电池供电接口。
3、Erweiterungsplatzauswertung
Digitaler IO-Anschlussstift (D2-D13)
Diese IO-Ports können als digitale Ausgänge festgelegt werden, d.h. sie können auf High oder Low gesetzt werden.D3-Pin kann als Hardware-Interrupt-Pin verwendet werden.D3,D10,D11 Pins können Analogsignale ausgeben.
Simulierte IO-Buchsen (A0-A5)
Diese IO-Ports können als Simulations-Eingaben und Simulations-Eingaben festgelegt werden. Der Wert der Simulations-Eingaben beträgt (0-1023). Der Wert der Simulations-Ausgänge beträgt (0-255).
Adapter-Stromanschlussinterface
DC005/5.5-2.1MM. Spannungsversorgungsanschluss Eingangsspannungsbereich: 6-12V.
Lithium-Ionen-Batterie Spannungsversorgungsanschluss
XT-2.54-2P. Spannungsversorgungsschnittstelle Eingangsspannungsbereich: 6-12V.
4P Steckerleiste
VCC/A0/A1/GND,D1/D0/GND/VCC,SCL/SDA/VCC/GND,Außenmodule anbinden.GND/3.3V/GND/3.3V zur Stromversorgung externer Module.
