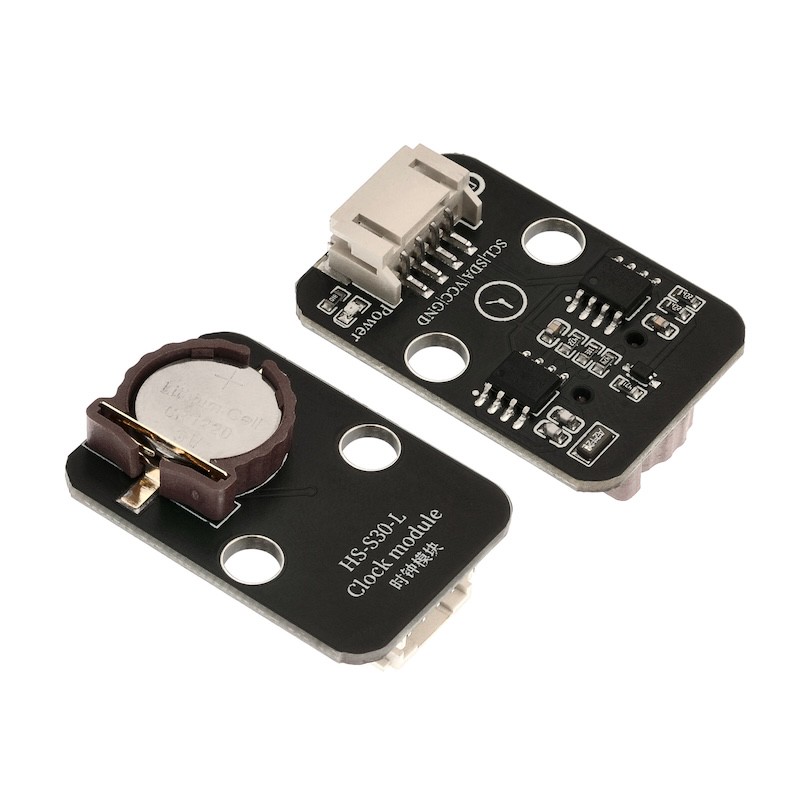

HS-S30-L Uhrmodul

1、Einführung

Der DS1307-Taktmodul ist ein geringer Energieverbrauch, mit 56 Byte nichtverlierbarem RAM ausgestatteter voller BCD-Codierung Zeituhr-Kalender Echtzeituhr-Chip, der Adressen und Daten über eine zweiadrige bidirektionale Seriellbus-Übertragung überträgt, der Chip kann Sekunden, Minuten, Stunden und andere Informationen bereitstellen, und die Anzahl der Tage eines jeden Monats kann automatisch angepasst werden.Der AM/PM-Flag entscheidet, ob der Uhrwerk im 24-Stunden- oder 12-Stunden-Modus arbeitet. Der Chip hat einen integrierten Spannungsinduktionskreis und verfügt über eine Abschaltaufzeichnung und Batteriewechselfunktion.Der DS1307-Timermodul ist ein Sensor mit integriertem Digitaluhrwerk, der vom Benutzer selbst programmiert werden kann, um einen elektronischen Zeigeruhren zu erstellen.

2、Schemazeichnung

Zeitmodul-HS-S30-L SchemaKlicken Sie zum Anzeigen

3、Modulparameter

• Spannungsversorgung: 3.3V / 5V

• Verbindungsart: PH2.0 Steckerkabel

• Installationsart: Schraubenmontage / Lego-Bauweise

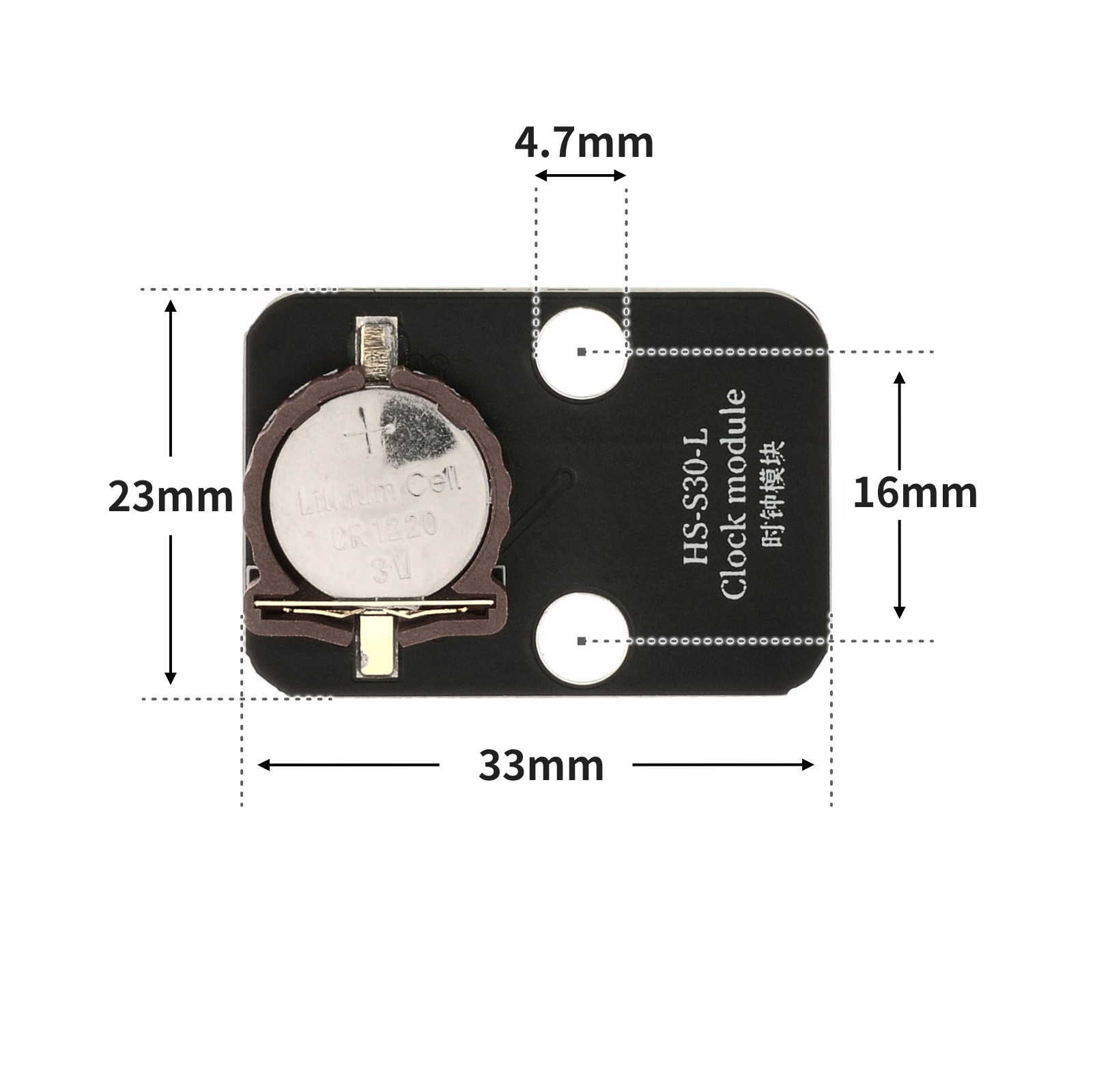

4, Platinegröße

5、Arduino IDE Beispielprogramm

Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
Anleitung zum Herunterladen und Importieren der Bibliotheksdateien für das Arduino IDE:Klicken Sie zum Anzeigen

Beispielprogramm (UNO-Entwicklerboard):

#include <RtcDS1307.h>
#include <Wire.h>

RtcDS1307<TwoWire> Rtc(Wire);

void setup(){
  Serial.begin(9600);
  Rtc.Begin();
  Rtc.SetIsRunning(true);
  Rtc.SetDateTime(RtcDateTime(__DATE__, __TIME__));
}

void loop(){
  //DS1307时钟模块接开发板llc（A4，A5）

  Serial.print(String(String("Date") + String("：")) + String(String(Rtc.GetDateTime().Year()) + String("-")) + String(String(Rtc.GetDateTime().Month()) + String("-")) + String(String(Rtc.GetDateTime().Day()) + String("-")));
  Serial.println(String(String("Time") + String("：")) + String(String(Rtc.GetDateTime().Hour()) + String("-")) + String(String(Rtc.GetDateTime().Minute()) + String("-")) + String(Rtc.GetDateTime().Second()));

}

6、ESP32 Python Beispiel (für Mixly IDE /米思齐)

Entwicklungsboard auswählen Python ESP32 [ESP32 Generic(4MB)] auf den Code-Modus umschalten und hochladen

Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE ESP32库文件下载及导入教程：Klicken Sie zum Anzeigen

示例程序（ESP32-Python）：

待更新...

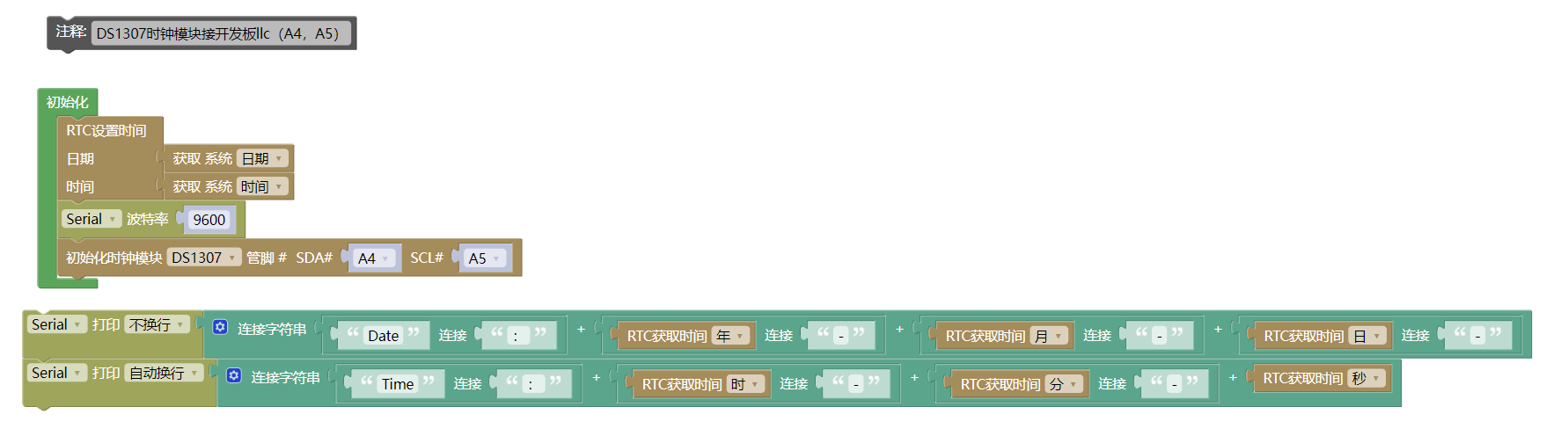

7、米思齐 Mixly 示例程序（图形化语言） in Deutsch

Beispielprogramm (UNO-Entwicklerboard):2、第二步将UNO开发板的库文件下载后解压在桌面。
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE Arduino库文件下载及导入教程：Klicken Sie zum Anzeigen

Beispielprogramm (ESP32-Entwicklungsboard):2、第二步将UNO开发板的库文件下载后解压在桌面。
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE ESP32库文件下载及导入教程：Klicken Sie zum Anzeigen

Bilder müssen aktualisiert werden...

8、Testumgebung Einrichtung

Testumgebung für Arduino UNO einrichten

Vorbereiten Sie die Komponenten:

• HELLO STEM UNO R3 Entwicklungsplatine *1

• HELLO STEM UNO R3 P Erweiterungsplatte *1

• USB type-c Datenkabel *1

• Zeitzählermodul (HS-S30L) *1

• PH2.0 4P Stecker auf DuPont-Kabel umwandeln *1

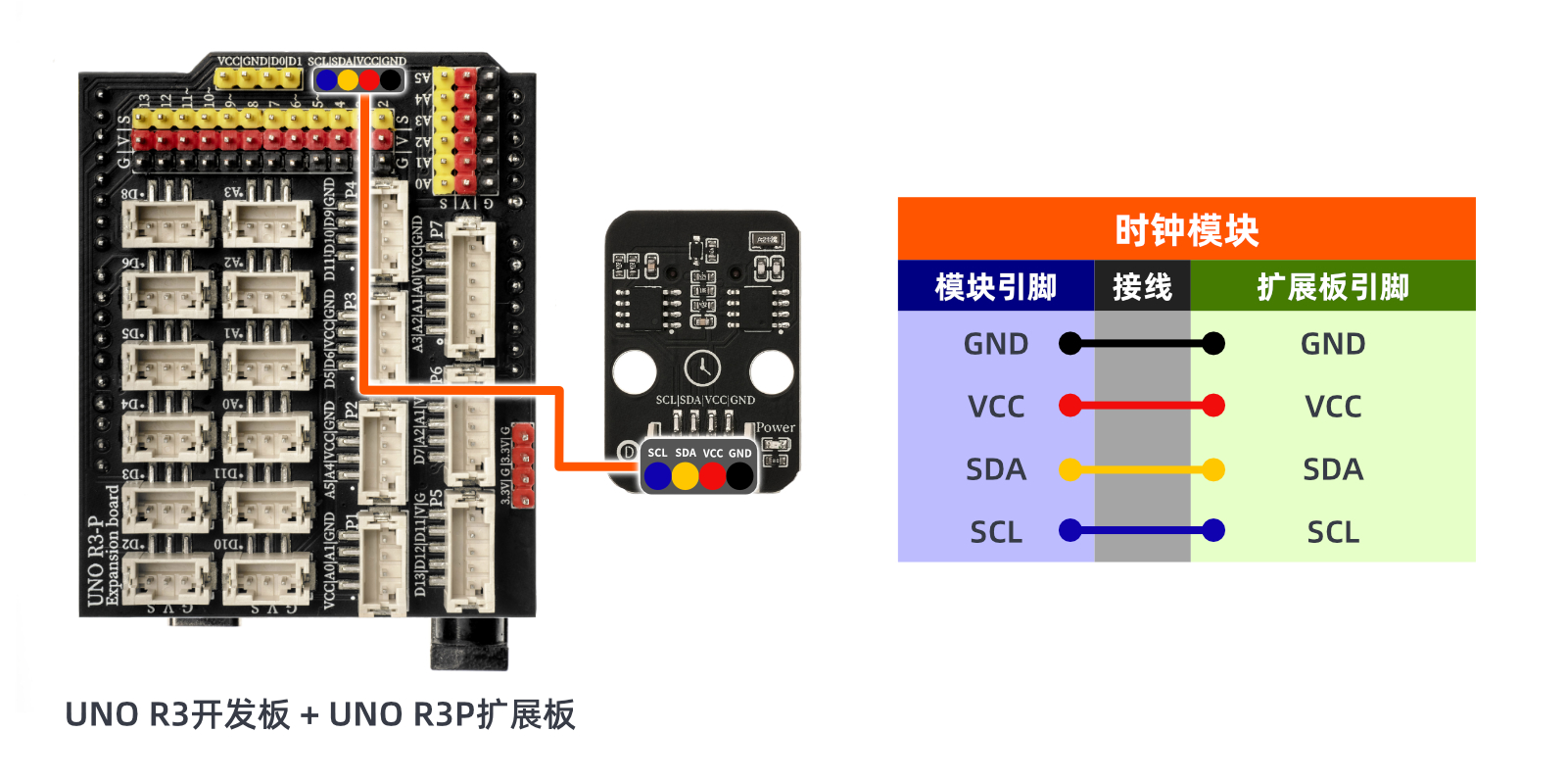

Schaltplan der Leitung:

ESP32 Testumgebung einrichten

Vorbereiten Sie die Komponenten:Wird aktualisiert...

Schaltplan der Leitung:Wird aktualisiert...

9、Video-Tutorial

Video-Tutorial:Klicken Sie zum Anzeigen

10、Testergebnis

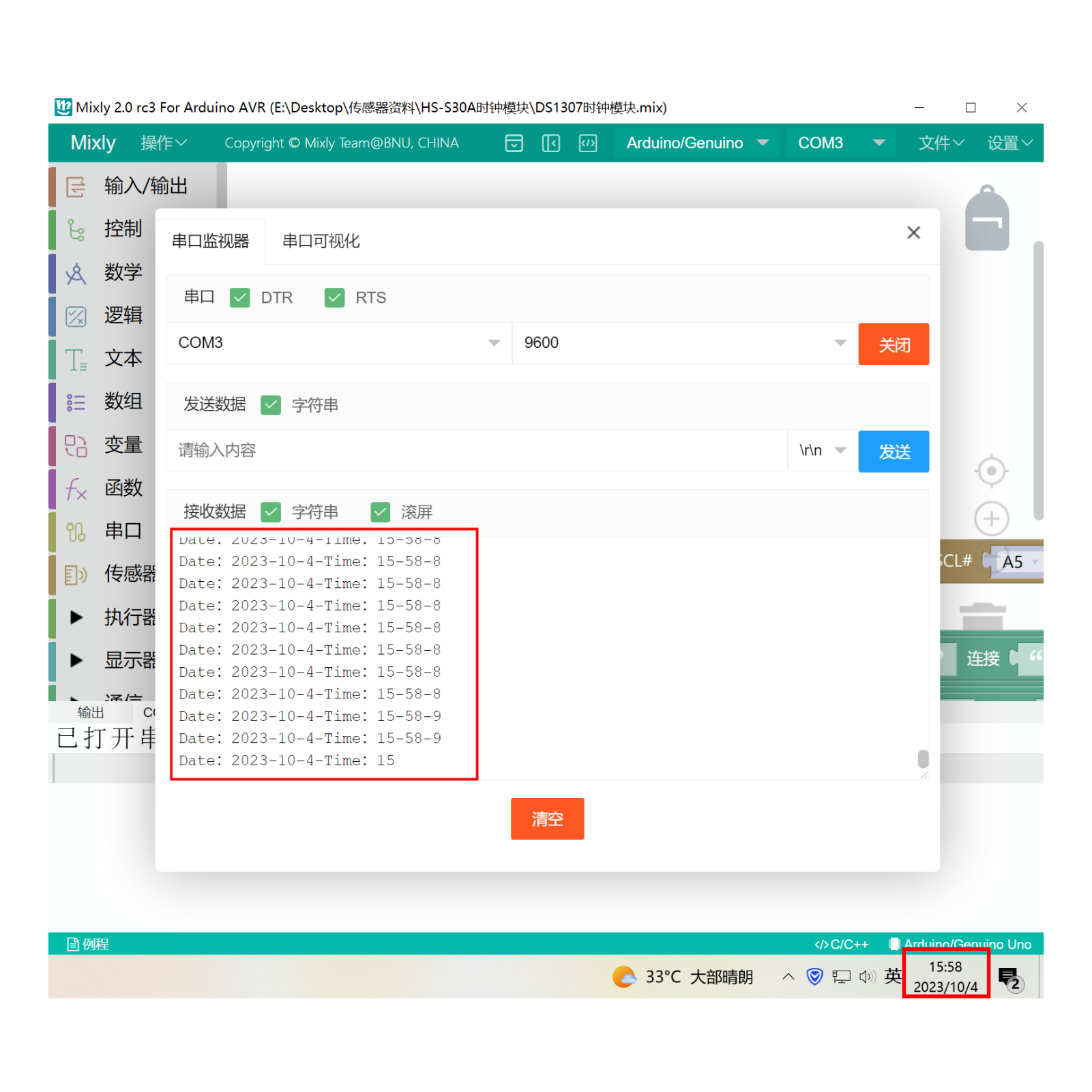

Arduino UNO Testergebnis:

Das Gerät ist an die Kabel angeschlossen, laden Sie dann das obige Programm auf die Arduino UNO-Entwicklungsplatine hoch, öffnen Sie den Mxily-Serialport-Watcher und drucken Sie die DS1307-Uhrmodul-Lesung des aktuellen Datums und der aktuellen Uhrzeit über den Serialport aus.

ESP32 Testergebnis:

Wird aktualisiert...
