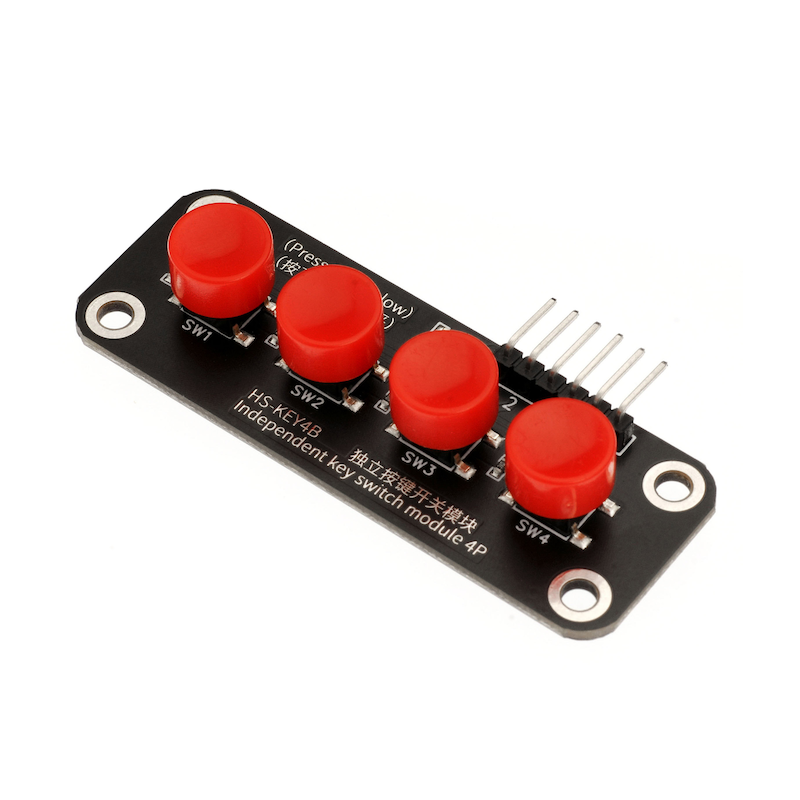

HS-KEY4B Independent Tastenschaltermodul 4P

1、Einführung

2、Schemazeichnung

4P-Tastenmodul HS-KEY4B - SchemaKlicken Sie zum Anzeigen

3、Modulparameter

• Spannungsversorgung: 3.3V / 5V

• Verbindungsways: 2.54mm Reihenstecker

• Montageart: Doppelbolzenfixierung

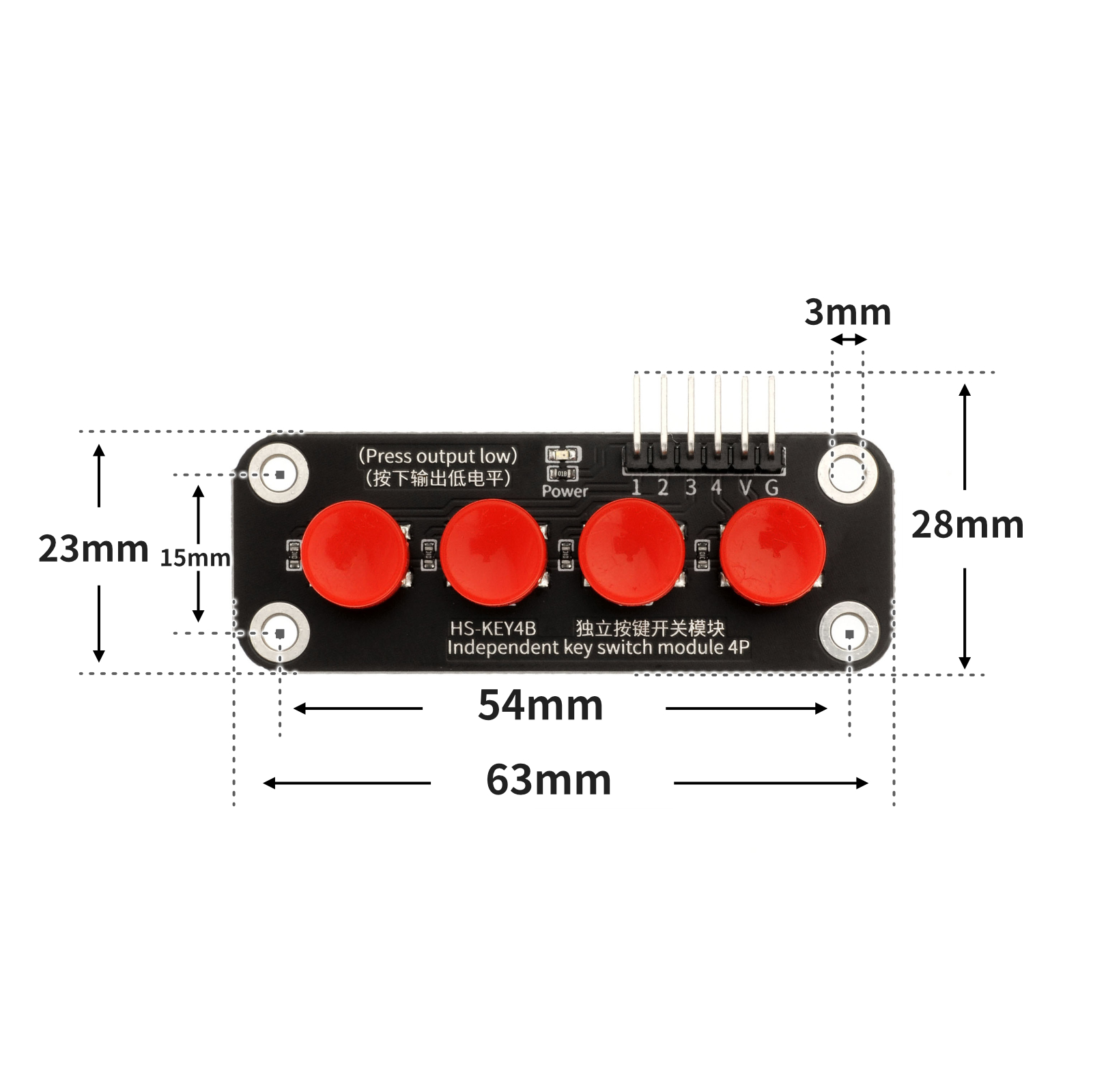

4, Platinegröße

5、Arduino IDE Beispielprogramm

Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
Anleitung zum Herunterladen und Importieren der Bibliotheksdateien für das Arduino IDE:Klicken Sie zum Anzeigen

Beispielprogramm (UNO-Entwicklerboard):

volatile int light;

void setup(){
  light = 0;
  pinMode(9, OUTPUT);
  analogWrite(9, 0);
  pinMode(6, INPUT);
  pinMode(5, INPUT);
  pinMode(4, INPUT);
  pinMode(3, INPUT);
}

void loop(){
  //led灯接D9引脚：四位按键模块1~4分别接开发板3，4，5，6

  if (digitalRead(6) == 0) {
    light = 0;

  } else if (digitalRead(5) == 0) {
    light = 30;
  } else if (digitalRead(4) == 0) {
    light = 125;
  } else if (digitalRead(3) == 0) {
    light = 255;
  }
  delay(10);
  analogWrite(9, light);

}

6、ESP32 Python Beispiel (für Mixly IDE /米思齐)

Entwicklungsboard auswählen Python ESP32 [ESP32 Generic(4MB)] auf den Code-Modus umschalten und hochladen

Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE ESP32库文件下载及导入教程：Klicken Sie zum Anzeigen

示例程序（ESP32-Python）：

import machine


pin39 = machine.Pin(39, machine.Pin.IN)
pin36 = machine.Pin(36, machine.Pin.IN)
pin35 = machine.Pin(35, machine.Pin.IN)
pin34 = machine.Pin(34, machine.Pin.IN)
pwm2 = machine.PWM(machine.Pin(2))
light = 0
while True:
    if pin39.value() == 0:
        light = 0
    elif pin36.value() == 0:
        light = 15000
    elif pin35.value() == 0:
        light = 30000
    elif pin34.value() == 0:
        light = 60000
    pwm2.duty_u16(light)

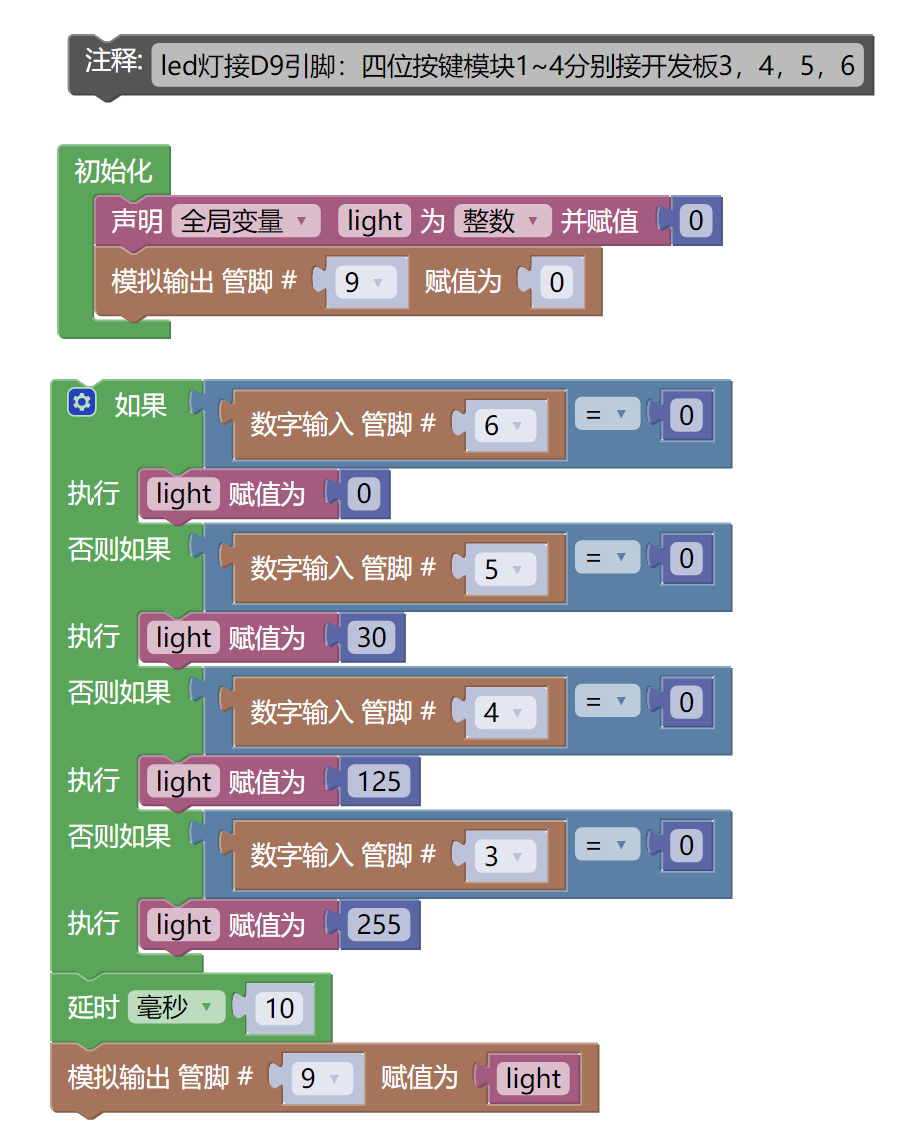

7、米思齐 Mixly 示例程序（图形化语言） in Deutsch

Beispielprogramm (UNO-Entwicklerboard):2、第二步将UNO开发板的库文件下载后解压在桌面。
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE Arduino库文件下载及导入教程：Klicken Sie zum Anzeigen

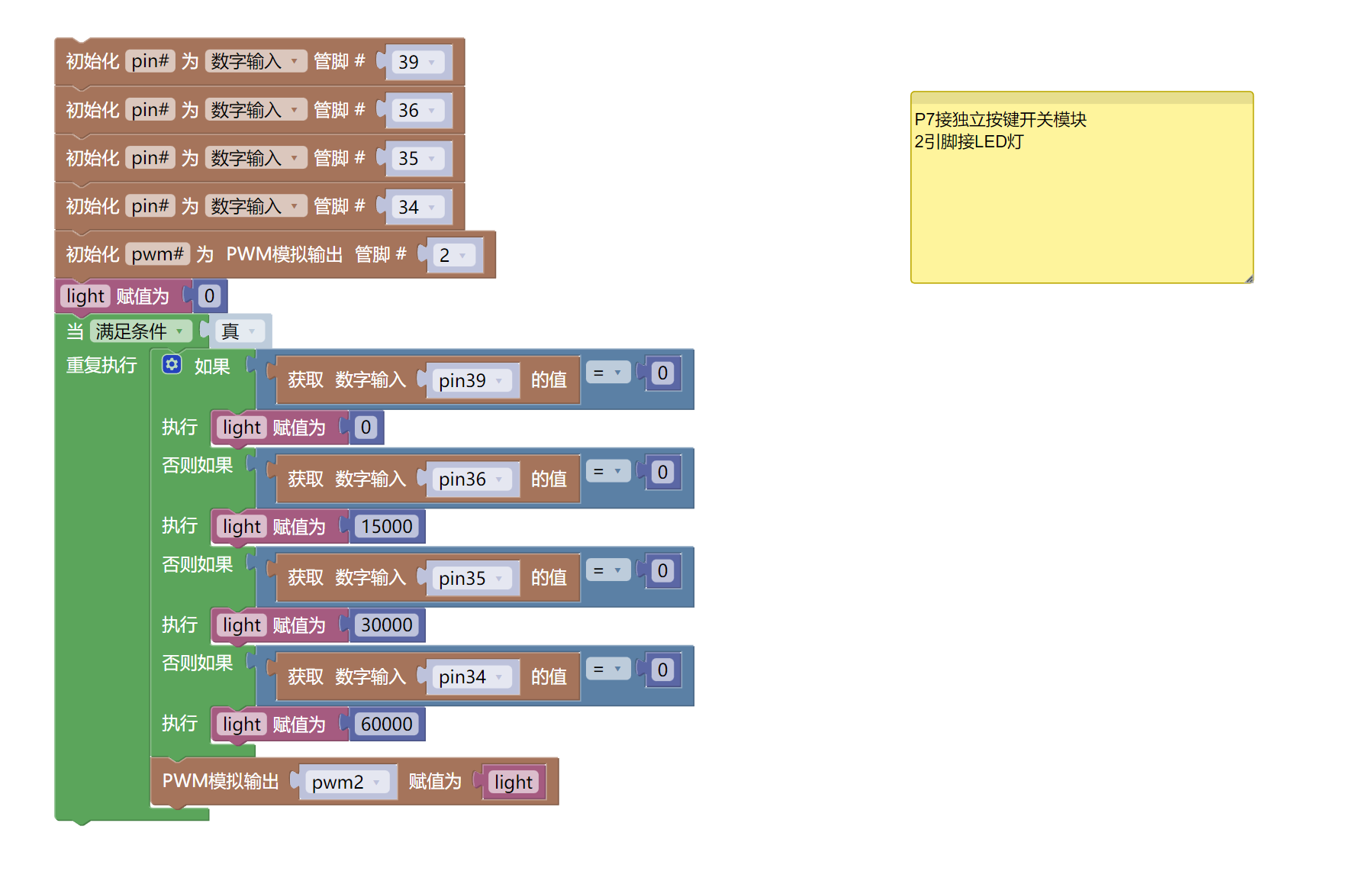

Beispielprogramm (ESP32-Entwicklungsboard):2、第二步将UNO开发板的库文件下载后解压在桌面。
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE ESP32库文件下载及导入教程：Klicken Sie zum Anzeigen

8、Testumgebung Einrichtung

Testumgebung für Arduino UNO einrichten

Vorbereiten Sie die Komponenten:

• HELLO STEM UNO R3 PRO Entwicklungsboard *1

• USB type-c Datenkabel *1

• LED-Leuchtmittelmodul (HS-F08A) *1

• Einzelbetätigter Taste Schaltermodul (HS-KEY4B) *1

• 1P Mutter zu Mutter DuPont-Leitung *9 Stück oder 3P Mutter zu Mutter DuPont-Leitung *3 Stück

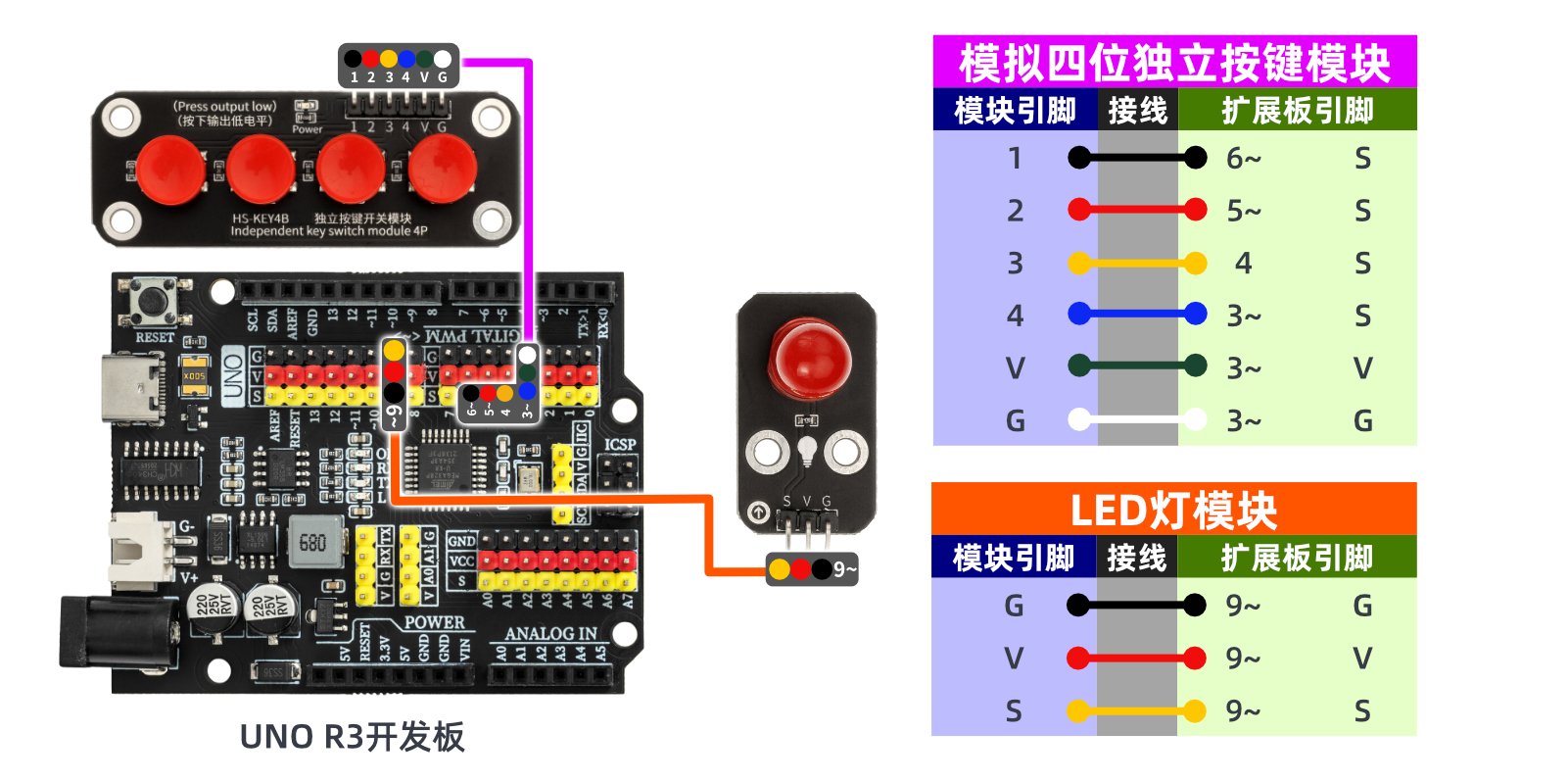

Schaltplan der Leitung:

ESP32 Testumgebung einrichten

Vorbereiten Sie die Komponenten:Wird aktualisiert...

Schaltplan der Leitung:Wird aktualisiert...

9、Video-Tutorial

Video-Tutorial:Klicken Sie zum Anzeigen

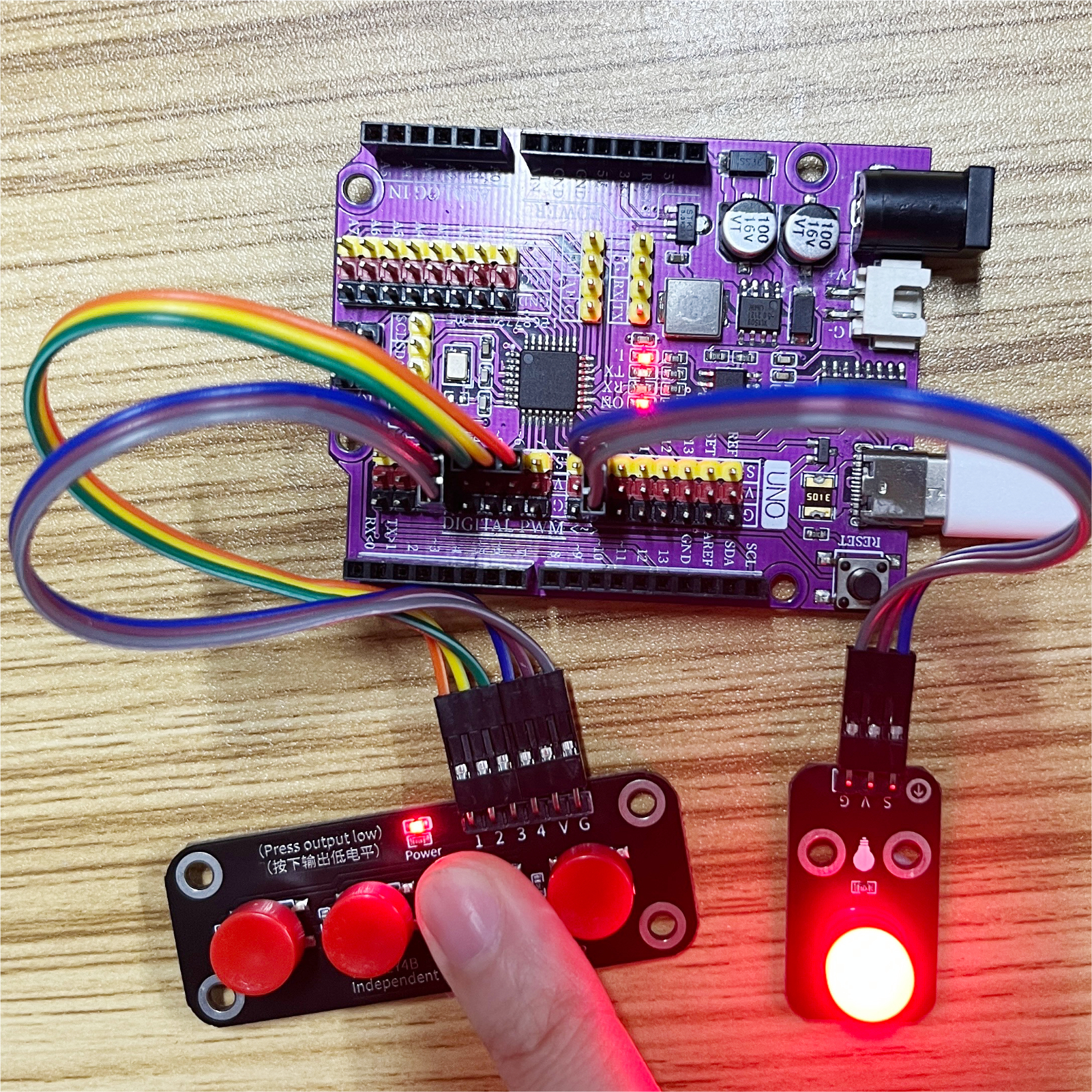

10、Testergebnis

Arduino UNO Testergebnis:
