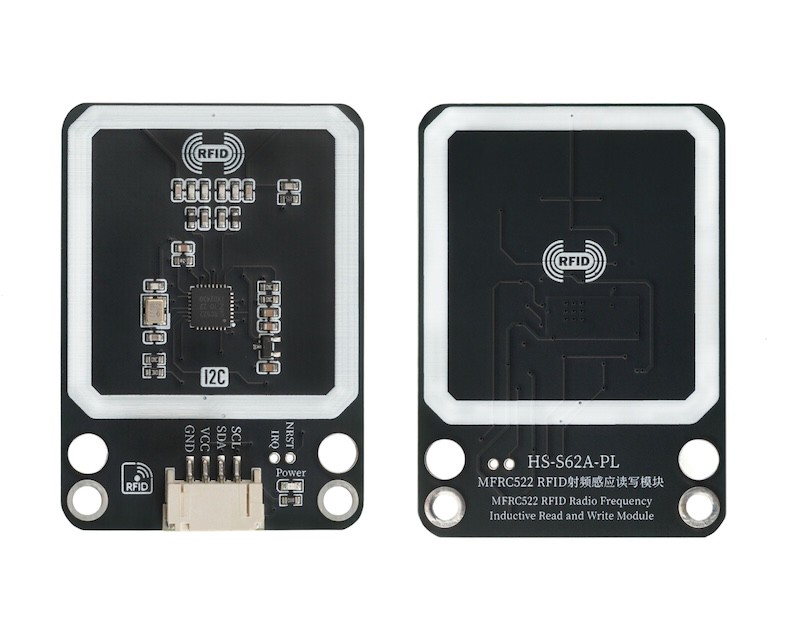

HS-S62-L NFC-Touch-Sensor-Modul RC522

1、Einführung

Der NFC-Sensorlesesystem basiert im Allgemeinen auf der Radiowelleninduktionsprinzip, wenn ein Objekt mit dem entsprechenden Recognitionsmedium (wie RFID-Tags, NFC-Tags usw.) in den gültigen Empfangsbereich (die Empfangsweite variiert je nach Typ und Leistung des Moduls, von einigen Zentimetern bis zu einigen Metern) gelangt, kann das Objekt automatisch erkannt und detektiert werden, um die nachfolgenden Dateninteraktionsoperationen auszulösen, wird oft für die automatische Zutrittskontrolle verwendet, wenn die Person eine autorisierte Sensorkarte in einer bestimmten Entfernung vom Lesegerät nähert, öffnet sich die Tür automatisch.

2、Schemazeichnung

NFC-Sensor-Lesegerät-Modul RC522-HS-S62-L SchemaKlicken Sie zum Anzeigen

3、Modulparameter

• Spannungsversorgung: 3.3V-5V

• Verbindungsweg: 7P Dupont Kabel

• Montagemethode: Lego-Baukasten

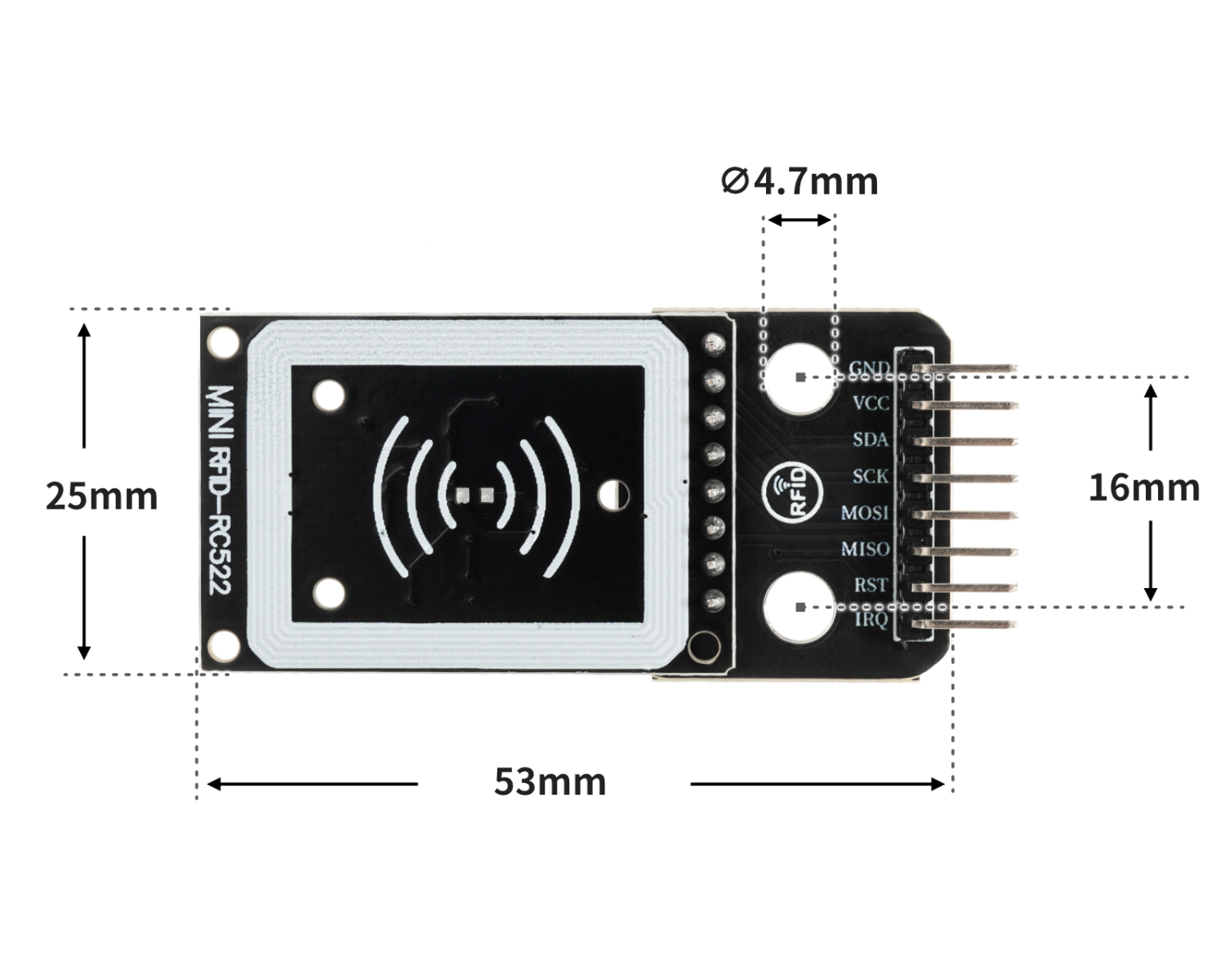

4, Platinegröße

5、Arduino IDE Beispielprogramm

Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
Anleitung zum Herunterladen und Importieren der Bibliotheksdateien für das Arduino IDE:Klicken Sie zum Anzeigen

Beispielprogramm (UNO-Entwicklerboard):

#include <SPI.h>
#include <MFRC522.h>
#include <Servo.h>

String card[]={"33cb0327","8ff9f659"};

String name[]={"YOU","I"};

MFRC522 rfid(10, 9);
String RFID_CardUID;
Servo servo_3;

String MFRC522_ReadCardUID(MFRC522 *_name){
  String _CardUID = "";
  for (byte _i = 0; _i < _name->uid.size; _i++){
    if(_name->uid.uidByte[_i] < 0x10)
      _CardUID += "0";
    _CardUID += String(_name->uid.uidByte[_i], HEX);
  }
  return _CardUID;
}

boolean MFRC522_IsNewCard(MFRC522 *_name){
  if(!_name->PICC_IsNewCardPresent())
    return false;
  if(!_name->PICC_ReadCardSerial())
    return false;
  return true;
}

void setup(){
  Serial.begin(9600);
  SPI.begin();
  rfid.PCD_Init();
  RFID_CardUID = "";
  Serial.println("读取RFID卡号测试");
  servo_3.attach(3);
}

void loop(){
  servo_3.write(80);
  delay(10);

  if(MFRC522_IsNewCard(&rfid)){
    RFID_CardUID = MFRC522_ReadCardUID(&rfid);
    Serial.println(String("Card UID：") + String(RFID_CardUID));
    for (int i = (0); i <= (sizeof(card)/sizeof(card[0])); i = i + (1)) {
      if (RFID_CardUID == card[i]) {
        Serial.println(name[i]);
        servo_3.write(173);
        delay(2000);

      }
      servo_3.write(80);
      delay(10);
    }
    rfid.PICC_HaltA();
    rfid.PCD_StopCrypto1();
  }
  delay(10);

}

6、ESP32 Python Beispiel (für Mixly IDE /米思齐)

Entwicklungsboard auswählen Python ESP32 [ESP32 Generic(4MB)] auf den Code-Modus umschalten und hochladen

Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE ESP32库文件下载及导入教程：Klicken Sie zum Anzeigen

示例程序（ESP32-Python）：

待更新...

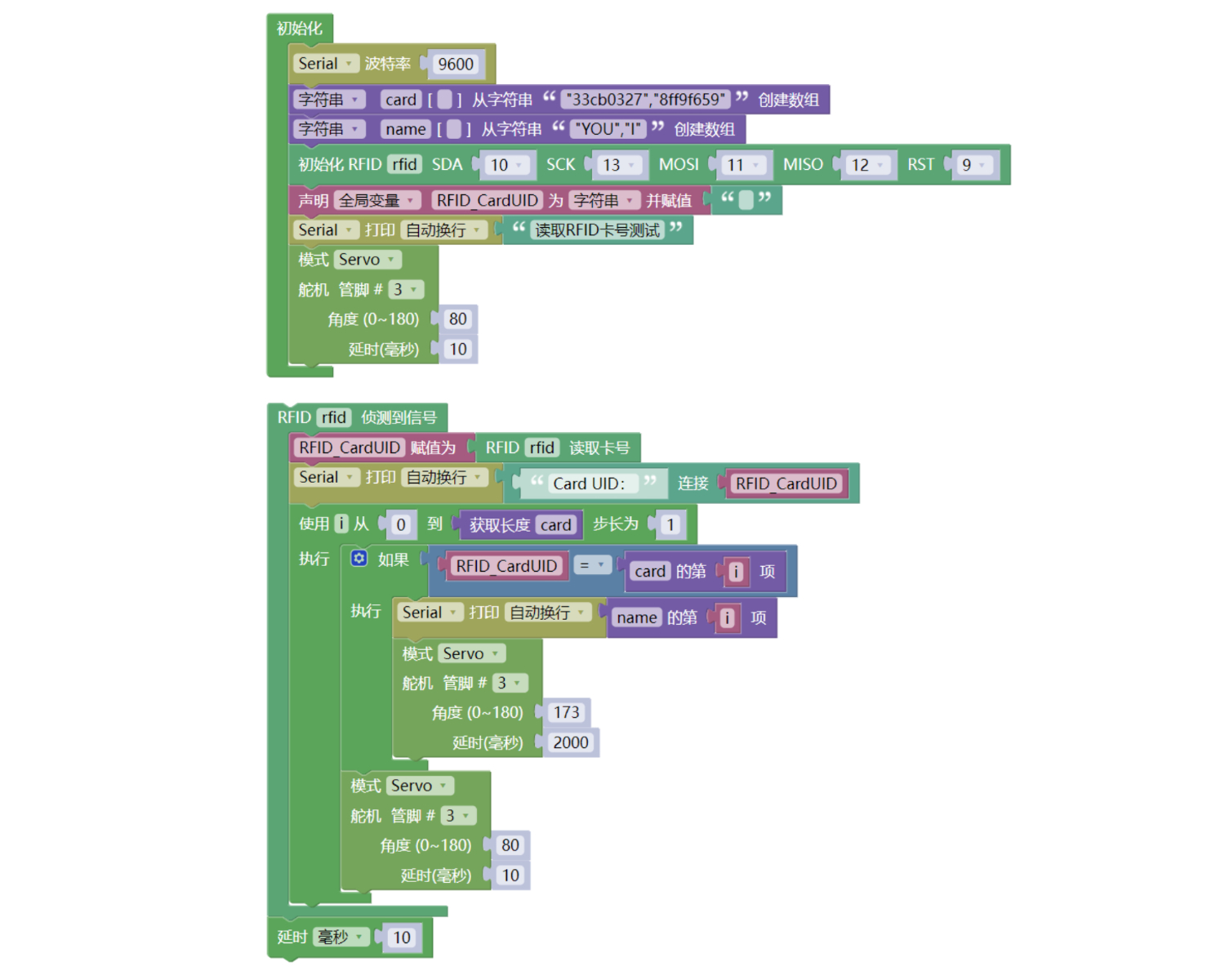

7、米思齐 Mixly 示例程序（图形化语言） in Deutsch

Beispielprogramm (UNO-Entwicklerboard):2、第二步将UNO开发板的库文件下载后解压在桌面。
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE Arduino库文件下载及导入教程：Klicken Sie zum Anzeigen

Beispielprogramm (ESP32-Entwicklungsboard):2、第二步将UNO开发板的库文件下载后解压在桌面。
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE ESP32库文件下载及导入教程：Klicken Sie zum Anzeigen

Bilder müssen aktualisiert werden...

8、Testumgebung Einrichtung

Testumgebung für Arduino UNO einrichten

Vorbereiten Sie die Komponenten:

• UNO-R3 Entwicklungsboard *1

• UNO-R3 EXP-Erweiterungsplatte *1

• USB type-c Datenkabel *1

• NFC-Fühlmodul Schreib/Lese RC522 (HS-S62-L) *1

• 7P Dupont-Kabel *1

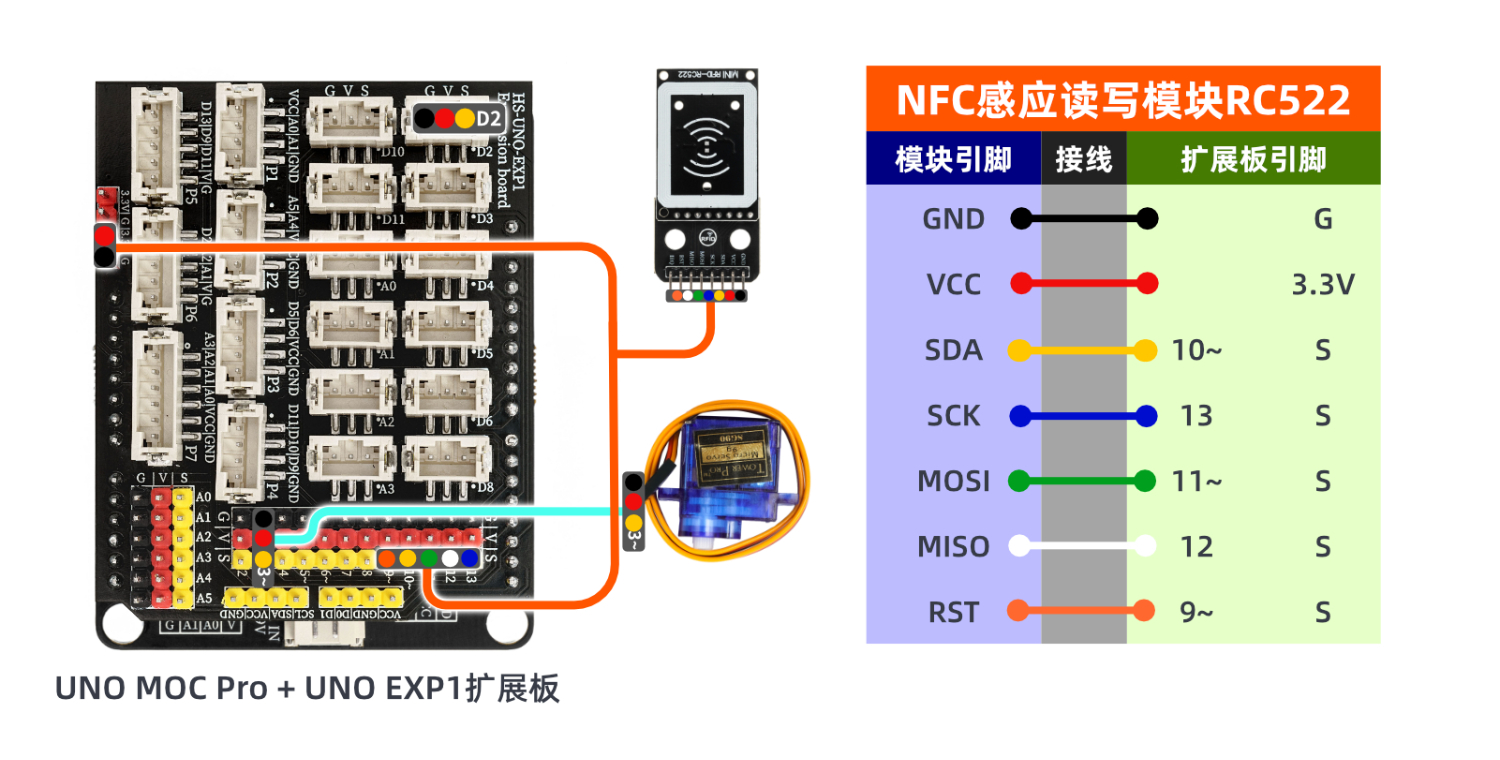

Schaltplan der Leitung:

ESP32 Testumgebung einrichten

Vorbereiten Sie die Komponenten:Wird aktualisiert...

Schaltplan der Leitung:Wird aktualisiert...

9、Video-Tutorial

Arduino UNO Videoanleitung:Klicken Sie zum Anzeigen

ESP32 Python Videoanleitung:Klicken Sie zum Anzeigen

10、Testergebnis

Arduino UNO Testergebnis：

Nachdem das Gerät mit dem Kabel verbunden ist, laden Sie das Programm auf die Arduino UNO Entwicklungsplatine hoch, drehen Sie den Schrittmotor nach dem Scannen des Chips, damit die Bausteine auf- und abbewegen und die Türe öffnen und schließen.
