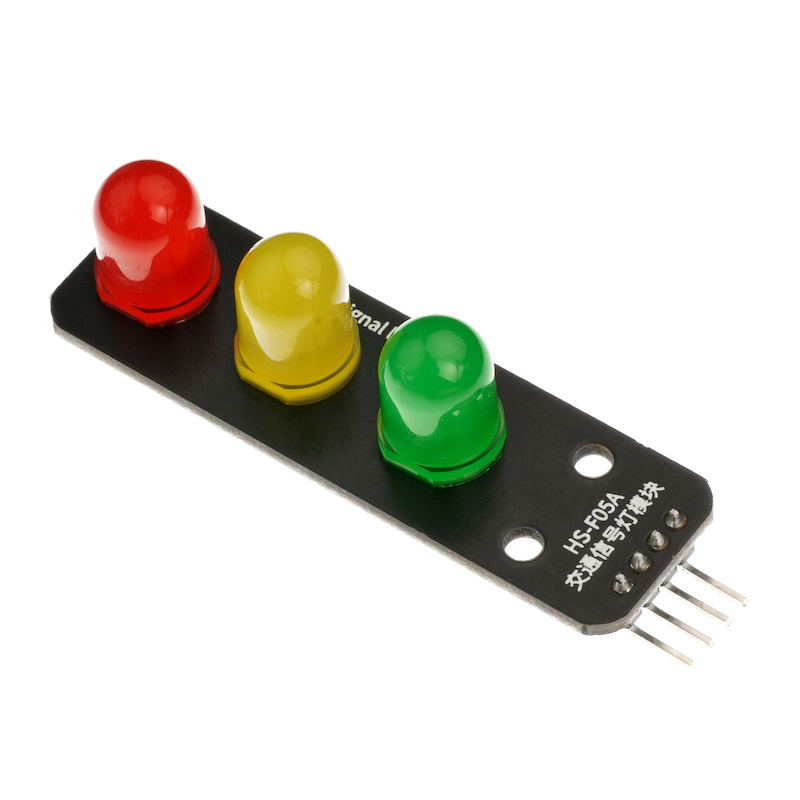

HS-F05A Verkehrsampelm模块

1、Einführung

LED ist die Abkürzung für Leuchtdiode, die aus einer Mischkombination besteht, d.h. Gallium (Ga), Arsen (AS), Phosphor (P).Phosphor-dot GaAs-Lichtdioden emittieren rotes Licht, Phosphor-dot GaAs-Lichtdioden emittieren grünes Licht, Siliziumcarbid-Lichtdioden emittieren gelbes Licht.Der Sperrspannungswert der Leuchtdioden beträgt 5V.Sein Positiv-Verlustwiderstandskennlinie ist zu steil, daher ist auf dem Modul eine Begrenzungswiderstand installiert, um den Strom zu kontrollieren, der durch den Rohrleitung verwendet wird.Die Ampel ist eine Platine mit 3 verschiedenenfarbigen LED-Leuchten, deren An und Aus durch das Steuern der entsprechenden Pins gesteuert wird.

2、Schemazeichnung

Verkehrssignalmodul-HS-F05A SchemaKlicken Sie zum Anzeigen

3、Modulparameter

• Spannungsversorgung: 3.3V / 5V

• Verbindungsways: 2.54mm Reihenstecker

• Montageart: Doppelbolzenfixierung

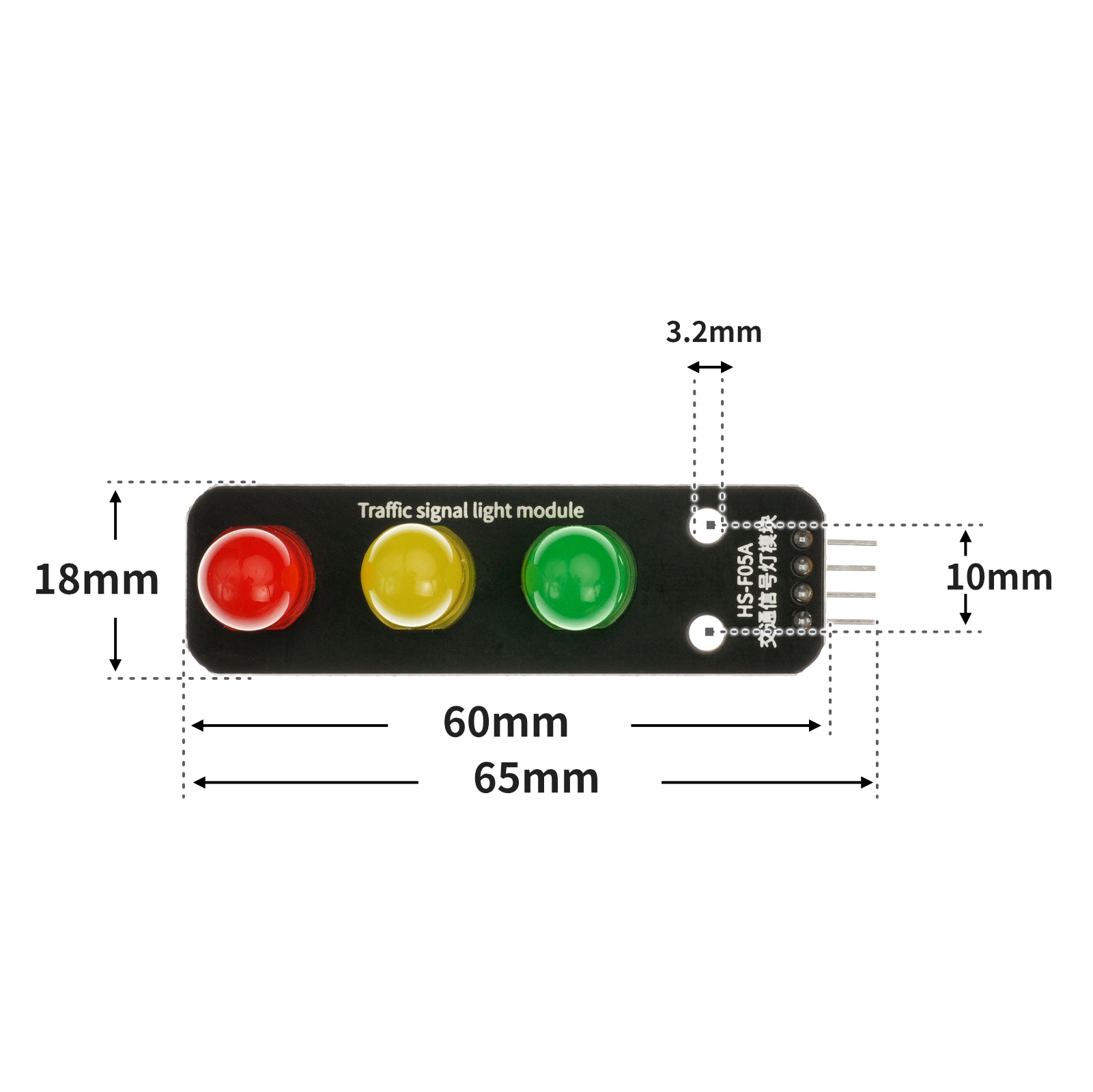

4, Platinegröße

5、Arduino IDE Beispielprogramm

Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
Anleitung zum Herunterladen und Importieren der Bibliotheksdateien für das Arduino IDE:Klicken Sie zum Anzeigen

Beispielprogramm (UNO-Entwicklerboard):

void setup(){
  pinMode(5, OUTPUT);
  pinMode(6, OUTPUT);
  pinMode(7, OUTPUT);
  digitalWrite(5,LOW);
  digitalWrite(6,LOW);
  digitalWrite(7,LOW);
}

void loop(){
  digitalWrite(5,HIGH);
  digitalWrite(6,HIGH);
  digitalWrite(7,HIGH);
  delay(1000);
  digitalWrite(5,LOW);
  digitalWrite(6,LOW);
  digitalWrite(7,LOW);
  delay(1000);

}

6、ESP32 Python Beispiel (für Mixly IDE /米思齐)

Entwicklungsboard auswählen Python ESP32 [ESP32 Generic(4MB)] auf den Code-Modus umschalten und hochladen

Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE ESP32库文件下载及导入教程：Klicken Sie zum Anzeigen

示例程序（ESP32-Python）：

import machine
import time


pin25 = machine.Pin(25, machine.Pin.OUT)
pin26 = machine.Pin(26, machine.Pin.OUT)
pin27 = machine.Pin(27, machine.Pin.OUT)
while True:
    pin25.value(1)
    time.sleep(1)
    pin25.value(0)
    pin26.value(1)
    time.sleep(1)
    pin26.value(0)
    pin27.value(1)
    time.sleep(1)
    pin27.value(0)

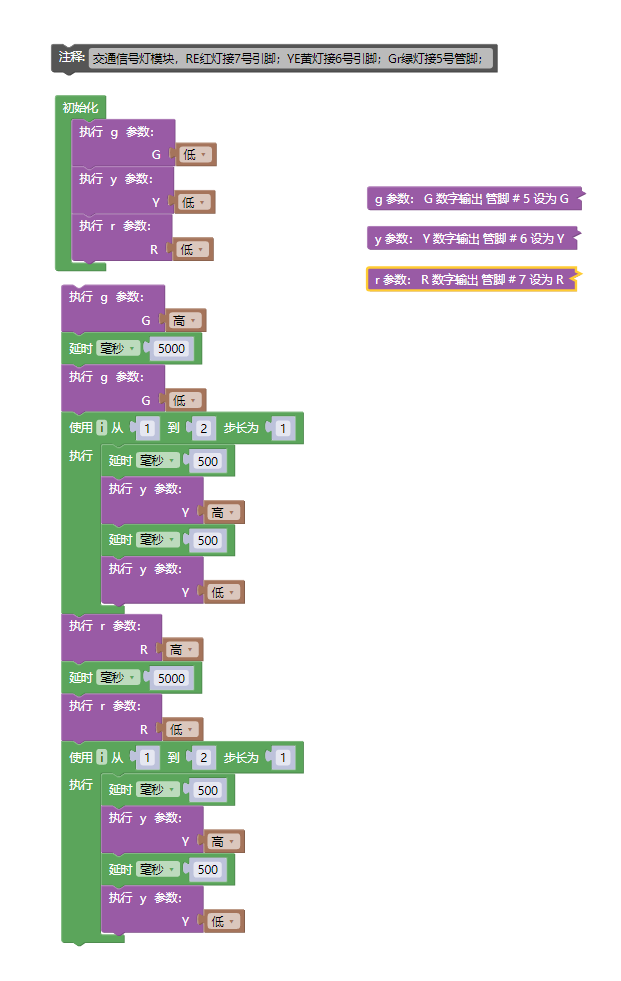

7、米思齐 Mixly 示例程序（图形化语言） in Deutsch

Beispielprogramm (UNO-Entwicklerboard):2、第二步将UNO开发板的库文件下载后解压在桌面。
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE Arduino库文件下载及导入教程：Klicken Sie zum Anzeigen

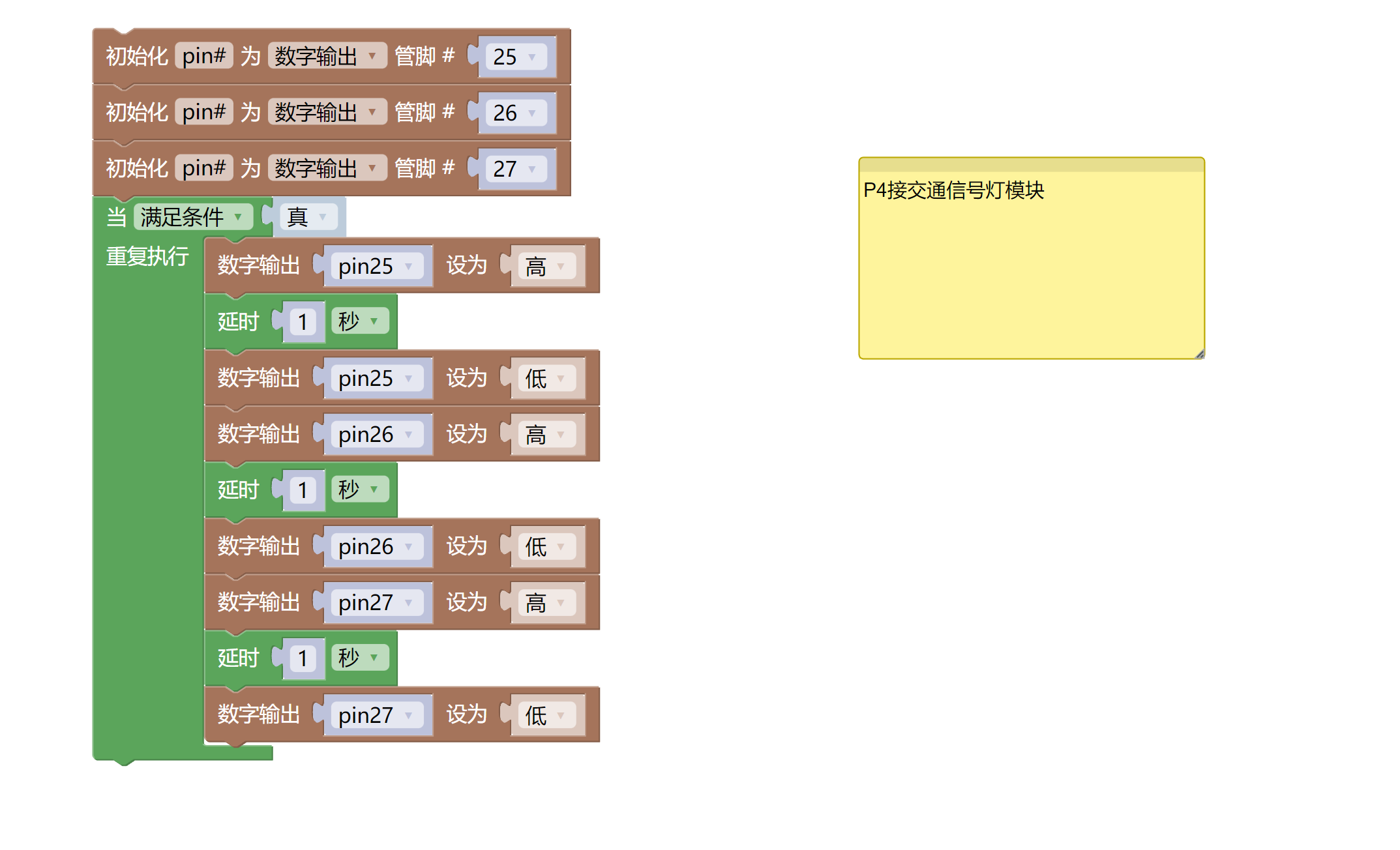

Beispielprogramm (ESP32-Entwicklungsboard):2、第二步将UNO开发板的库文件下载后解压在桌面。
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE ESP32库文件下载及导入教程：Klicken Sie zum Anzeigen

8、Testumgebung Einrichtung

Testumgebung für Arduino UNO einrichten

Vorbereiten Sie die Komponenten:

• HELLO STEM UNO R3 PRO Entwicklungsboard *1

• USB type-c Datenkabel *1

• Verkehrslichtmodul (HS-F05A) *1

• 1P Mütter-Doppellitz-Dupont-Leitung *4 Stück oder 3P Mütter-Doppellitz-Dupont-Leitung *1 Stück und 1P Mütter-Doppellitz-Dupont-Leitung *1 Stück

Schaltplan der Leitung:

Einrichtung der Micropython-Umgebung

Vorbereiten Sie die Komponenten:

Schaltplan der Leitung:

9、Video-Tutorial

Video-Tutorial:Klicken Sie zum Anzeigen

10、Testergebnis

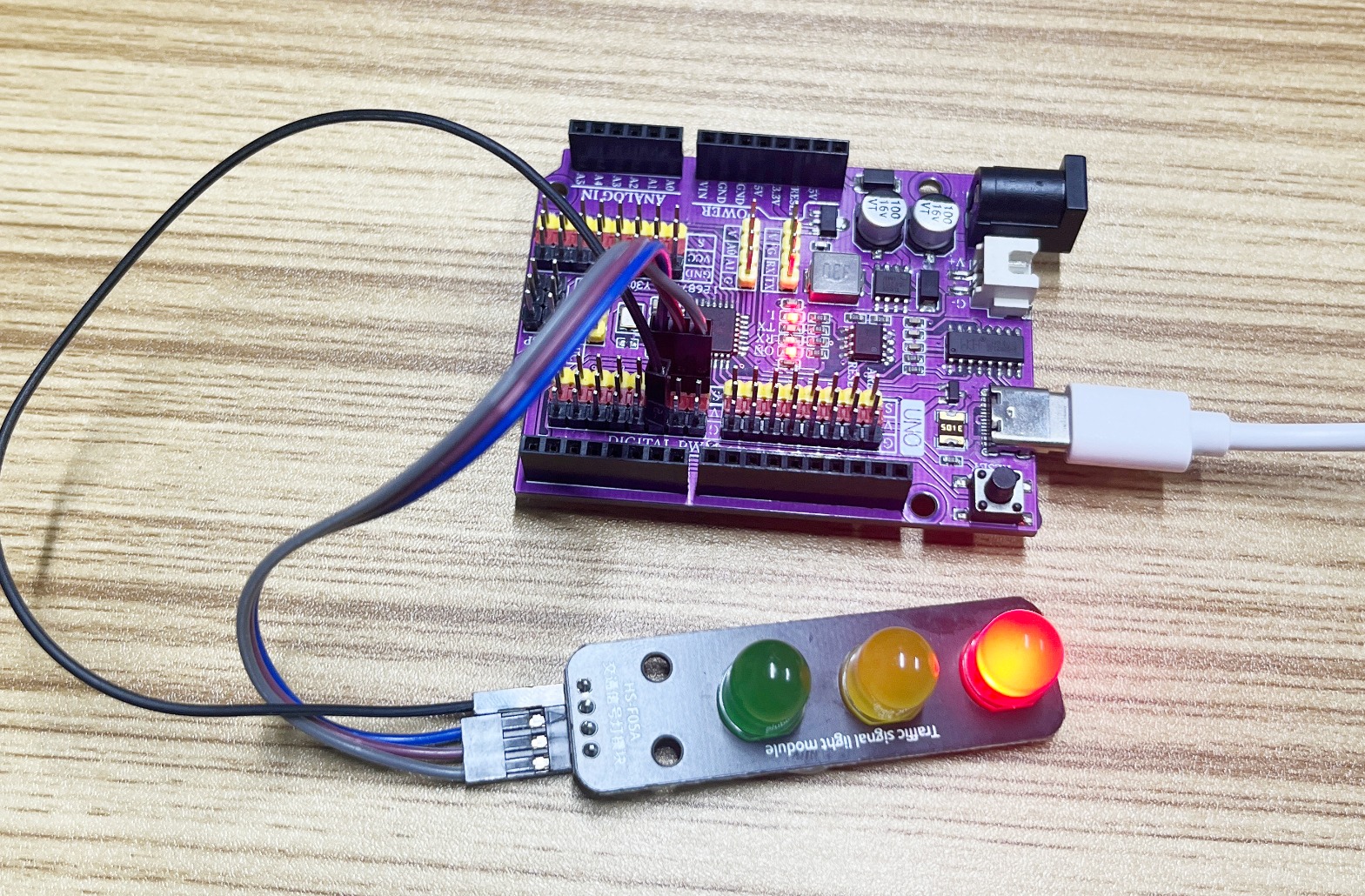

Arduino UNO Testergebnis:

Nachdem die Kabel an das Gerät angeschlossen sind, wird das obige Programm auf die Arduino UNO-Entwicklungsplatine programmiert. Es wird die rote, grüne und gelbe Leuchte abwechselnd blinken, um das Verkehrssignal zu erreichen.
