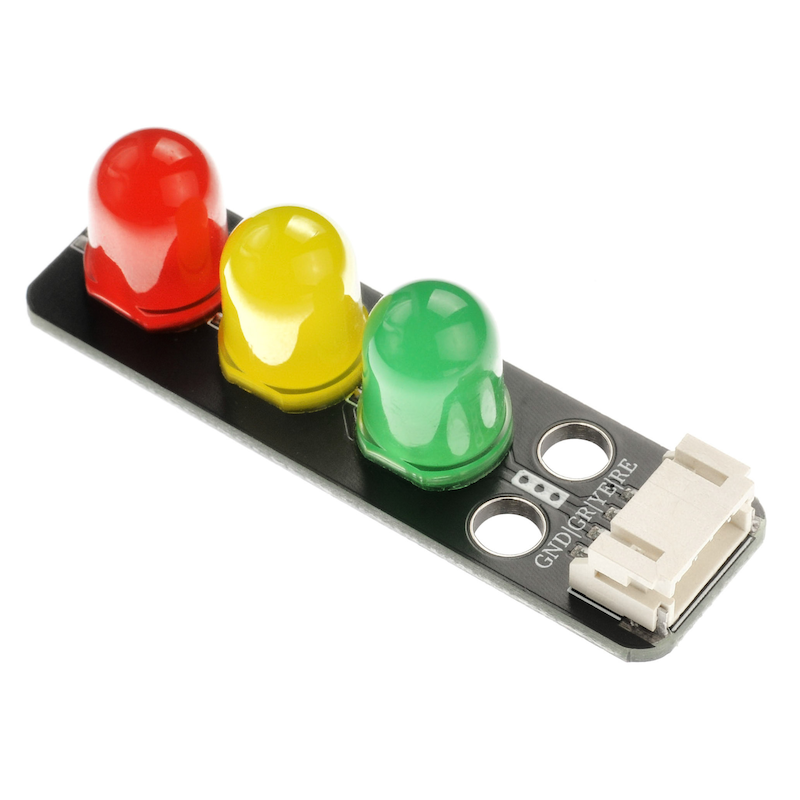

HS-F05-L 交通信号灯

1、介绍

LED是发光二极管的缩写，由混合化合物制成，即镓（Ga），砷（AS），磷（P）。磷化镓二极管发红光，磷化镓二极管发绿光，碳化硅二极管发黄光。发光二极管的反向击穿电压为5v。其正伏安特性曲线太陡，模块上板载了限流电阻，以便在使用时控制流过管道的电流。交通灯就是板载了3个不同颜色的LED灯，通过控制对应的引脚就可以控制灯的亮灭。

2、原理图

信号灯-HS-F05-L 原理图 点击查看

3、模块参数

引脚名称	描述
GND	GND（电源输入）
GR	绿灯引脚
YE	黄灯引脚
RE	红灯引脚

供电电压：3.3V / 5V
连接方式：PH2.0 4P端子
安装方式：双螺丝固定

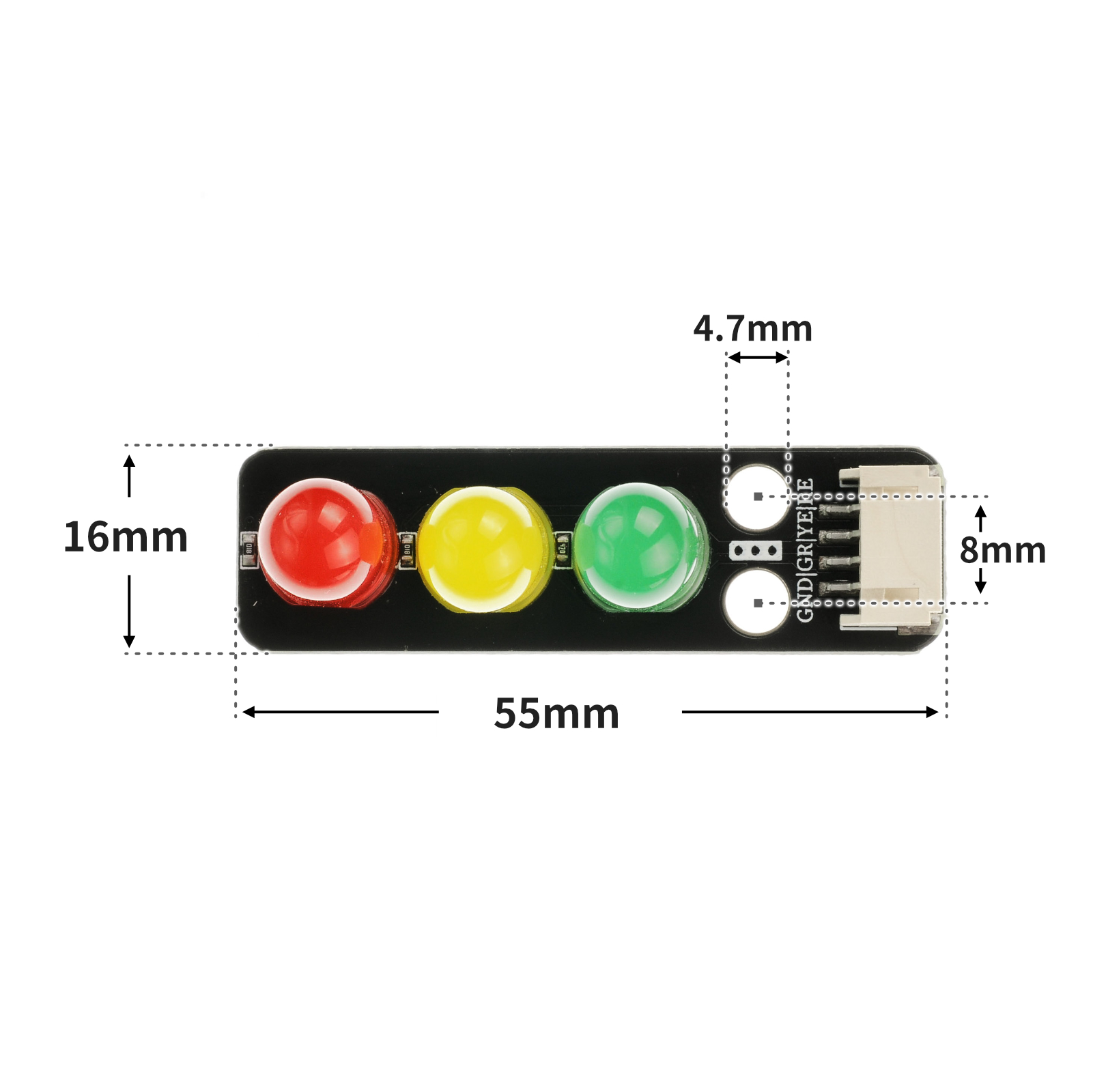

4、电路板尺寸

5、Arduino IDE示例程序

注意：程序上传时如果提示库文件报错，请先导入库文件！
Arduino IDE 库文件下载及导入教程：点击查看

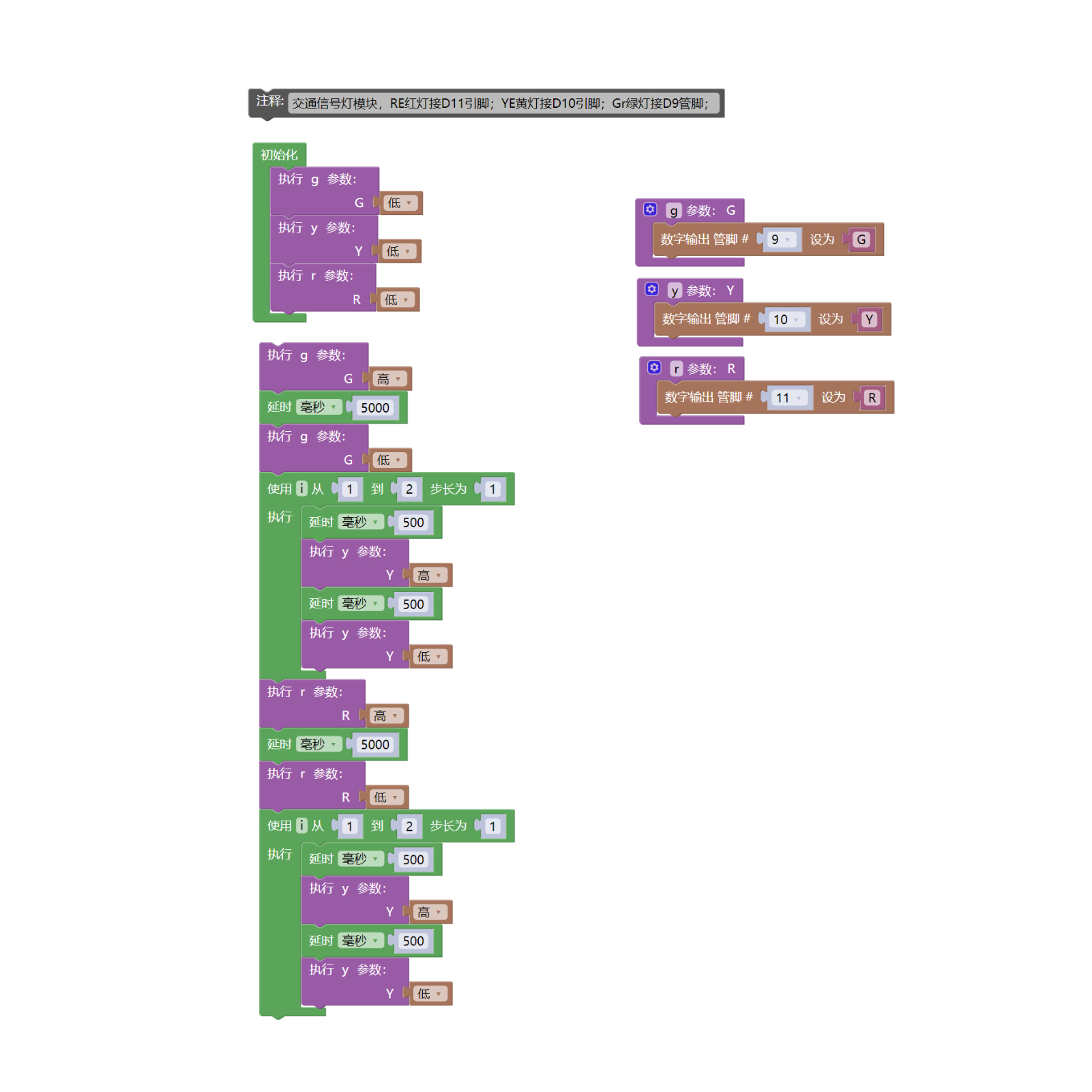

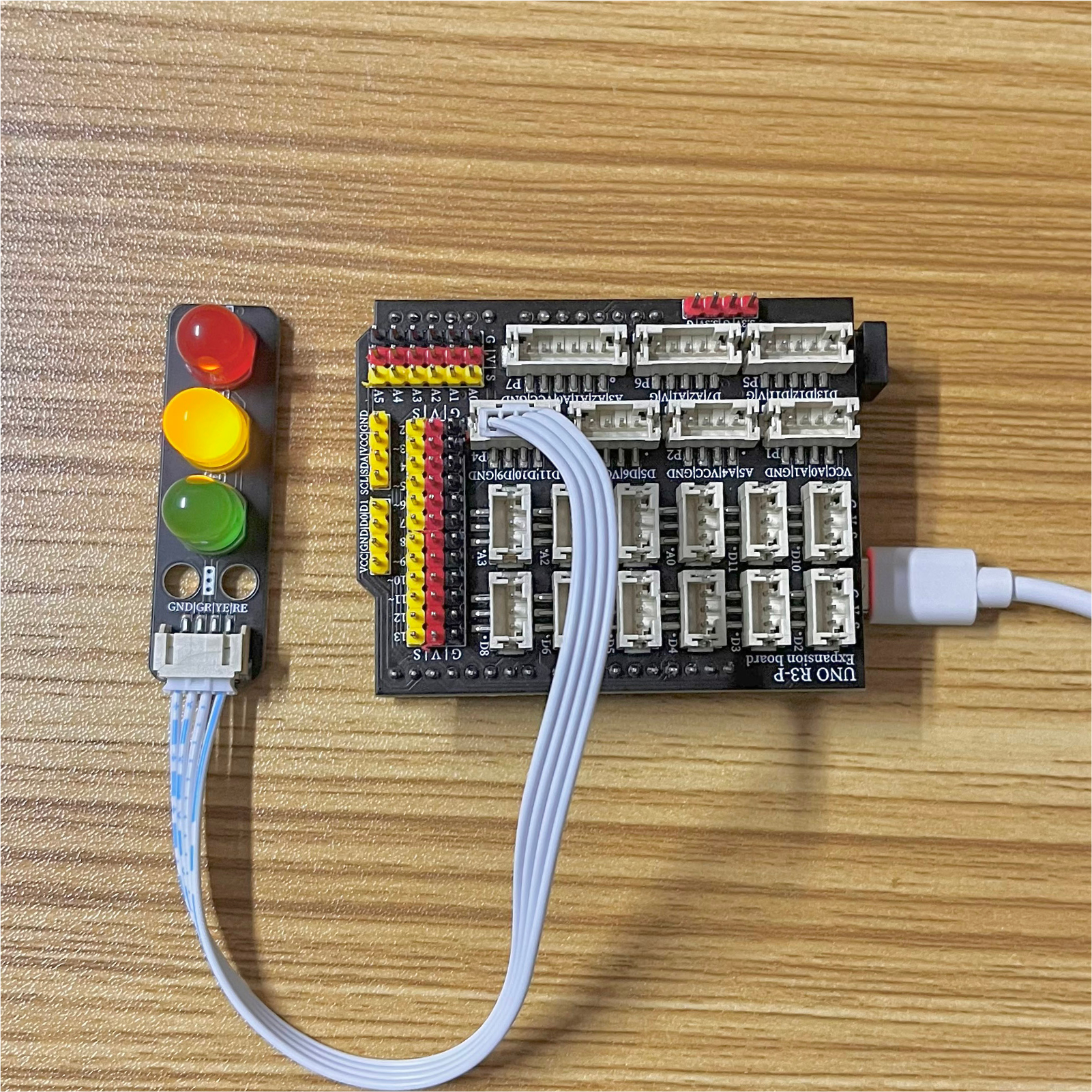

示例程序（UNO开发板）：

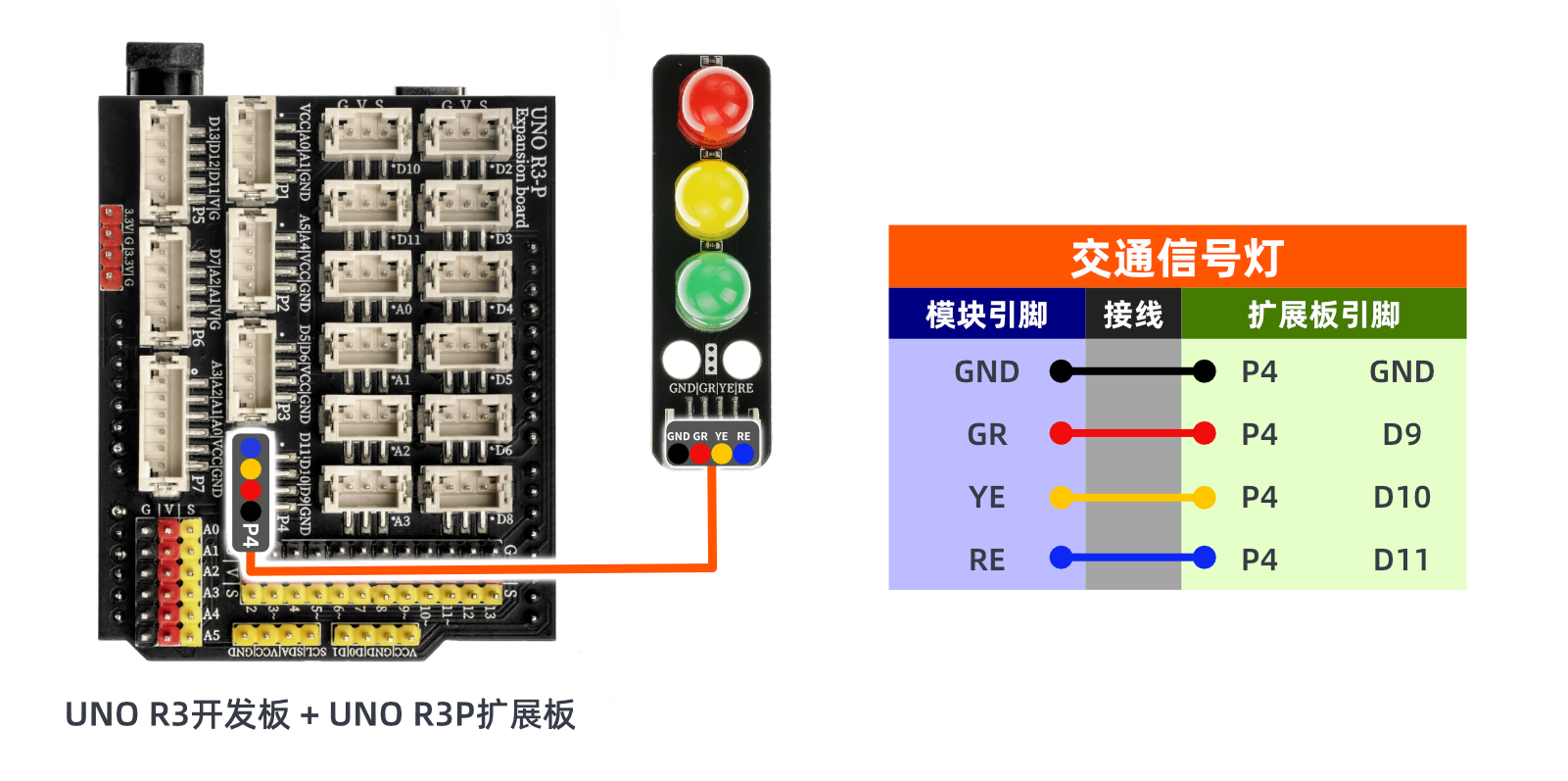

//交通信号灯模块，RE红灯接D11号引脚；YE黄灯接D10号引脚；Gr绿灯接D9号管脚；
void setup() {
 g(LOW);//绿灯灭
 y(LOW);//黄灯灭
 r(LOW);//红灯灭
 pinMode(9, OUTPUT);//设置数字9口为输出
 pinMode(10, OUTPUT);//设置数字10口为输出
 pinMode(11, OUTPUT);//设置数字11口为输出
}
void loop() {
 g(HIGH);//绿灯亮
 delay(5000);//延时5s
 g(LOW);//绿灯灭
 for (int i = 1; i <= 2; i = i + (1)) {//for循环 黄灯间隔隔0.5s闪烁两次
 delay(500);
 y(HIGH);
 delay(500);
 y(LOW);
 }
 r(HIGH);//红灯亮
 delay(5000);//延时5s
 r(LOW);//红灯灭
 for (int i = 1; i <= 2; i = i + (1)) {//for循环 黄灯间隔隔0.5s闪烁两次
 delay(500);
 y(HIGH);
 delay(500);
 y(LOW);
 }
}
void g(boolean G) {//绿灯亮灭函数
 digitalWrite(9, G);
}
void y(boolean Y) {//黄灯亮灭函数
 digitalWrite(10, Y);
}
void r(boolean R) {//红灯亮灭函数
 digitalWrite(11, R);
}

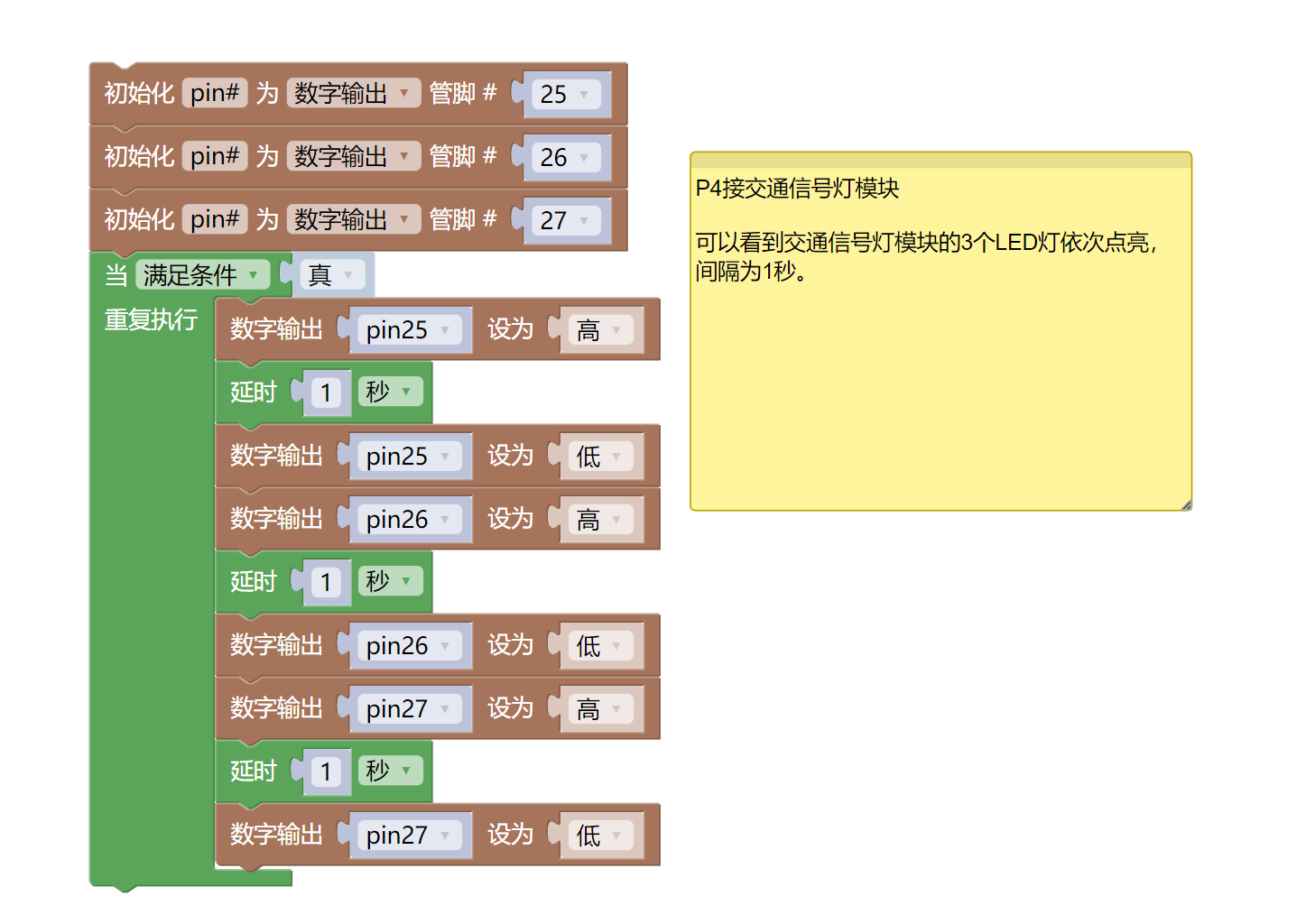

6、ESP32 Python 示例（适用于Mixly IDE /米思齐）

开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传

注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看

示例程序（ESP32-Python）：

import machine import time

pin25 = machine.Pin(25, machine.Pin.OUT) pin26 = machine.Pin(26, machine.Pin.OUT) pin27 = machine.Pin(27, machine.Pin.OUT) while True: pin25.value(1) time.sleep(1) pin25.value(0) pin26.value(1) time.sleep(1) pin26.value(0) pin27.value(1) time.sleep(1) pin27.value(0)
