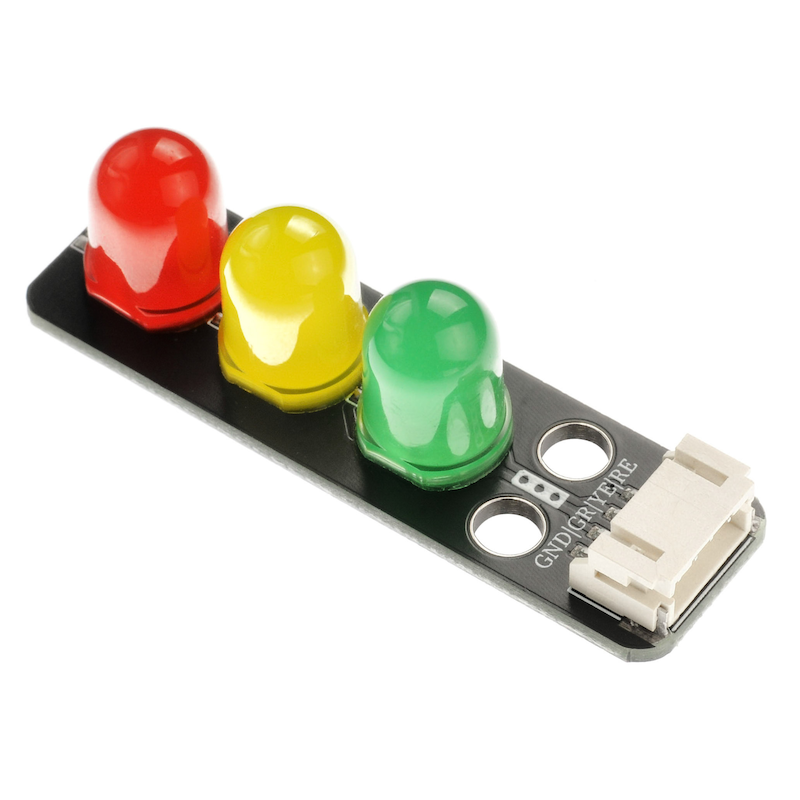

HS-F05-L 交通信號燈

1、介紹

2、原理圖

3、模組參數

引腳名稱	描述
GND	GND（電源輸入）
GR	綠燈引腳
YE	黃燈引腳
RE	紅燈引腳

供電電壓：3.3V / 5V
連接方式：PH2.0 4P端子
安裝方式：雙螺絲固定

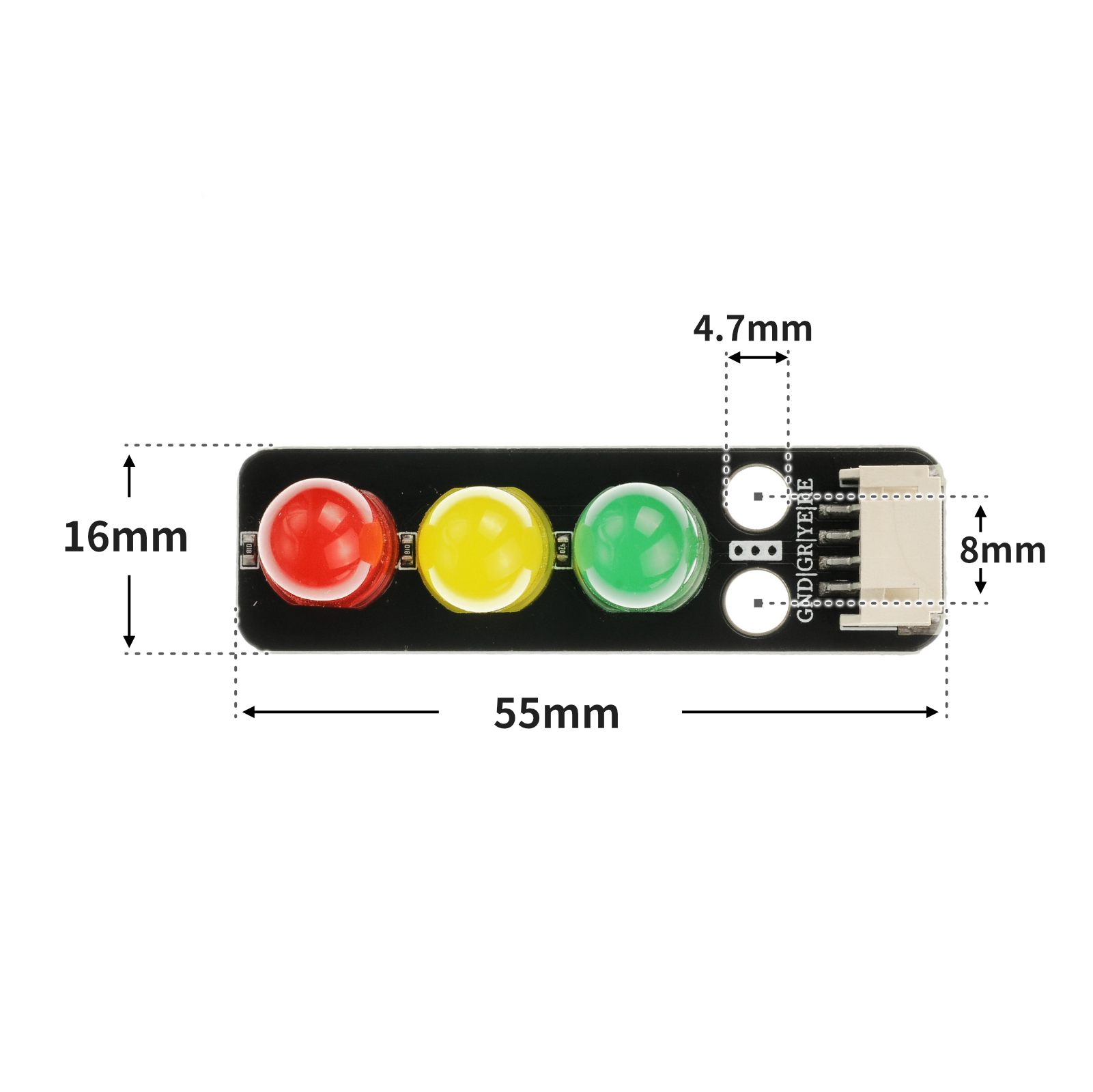

4、電路板尺寸

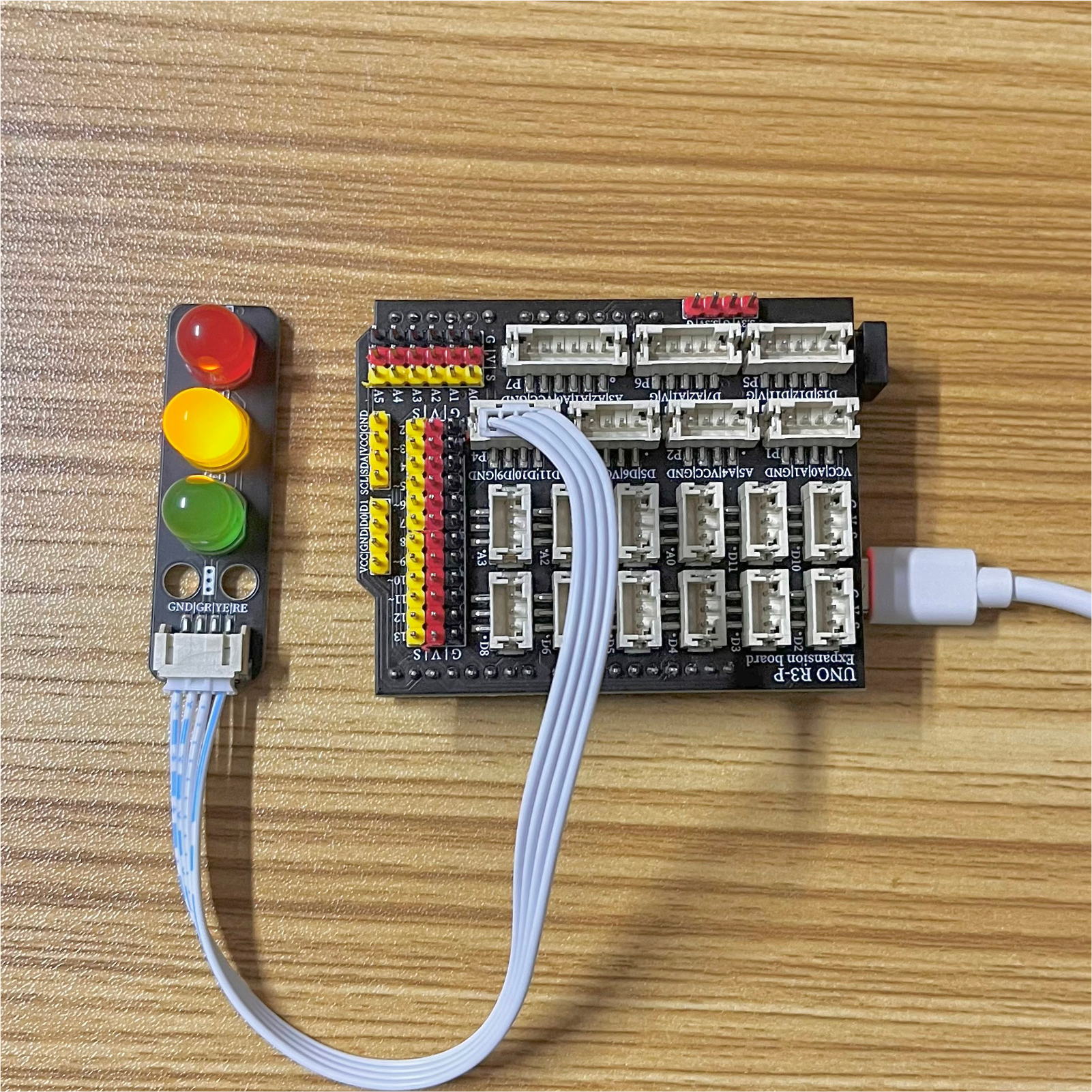

5、Arduino IDE示範程序

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
Arduino IDE 庁件文件下載及導入教範：點擊查看

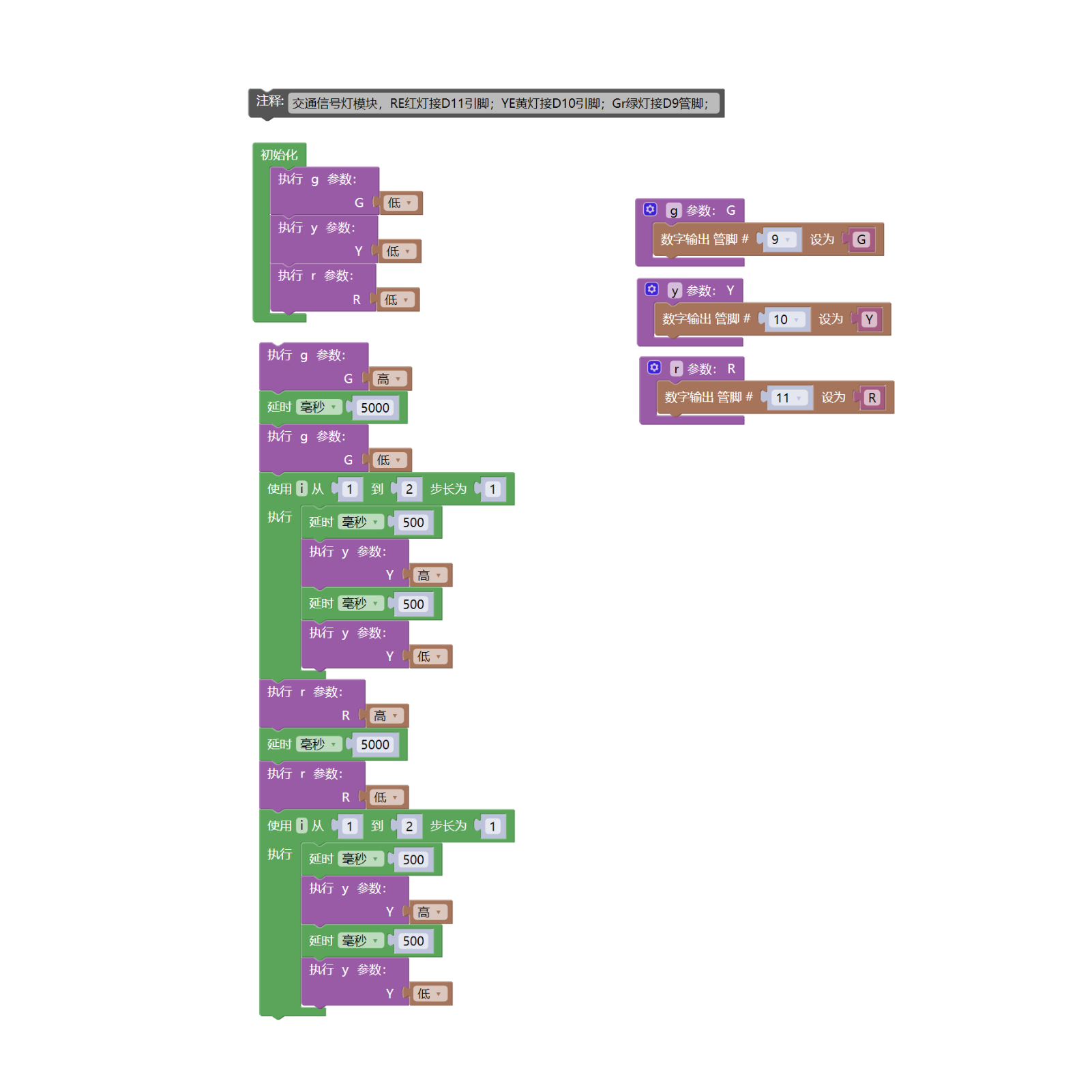

示範程序（UNO開發板）：

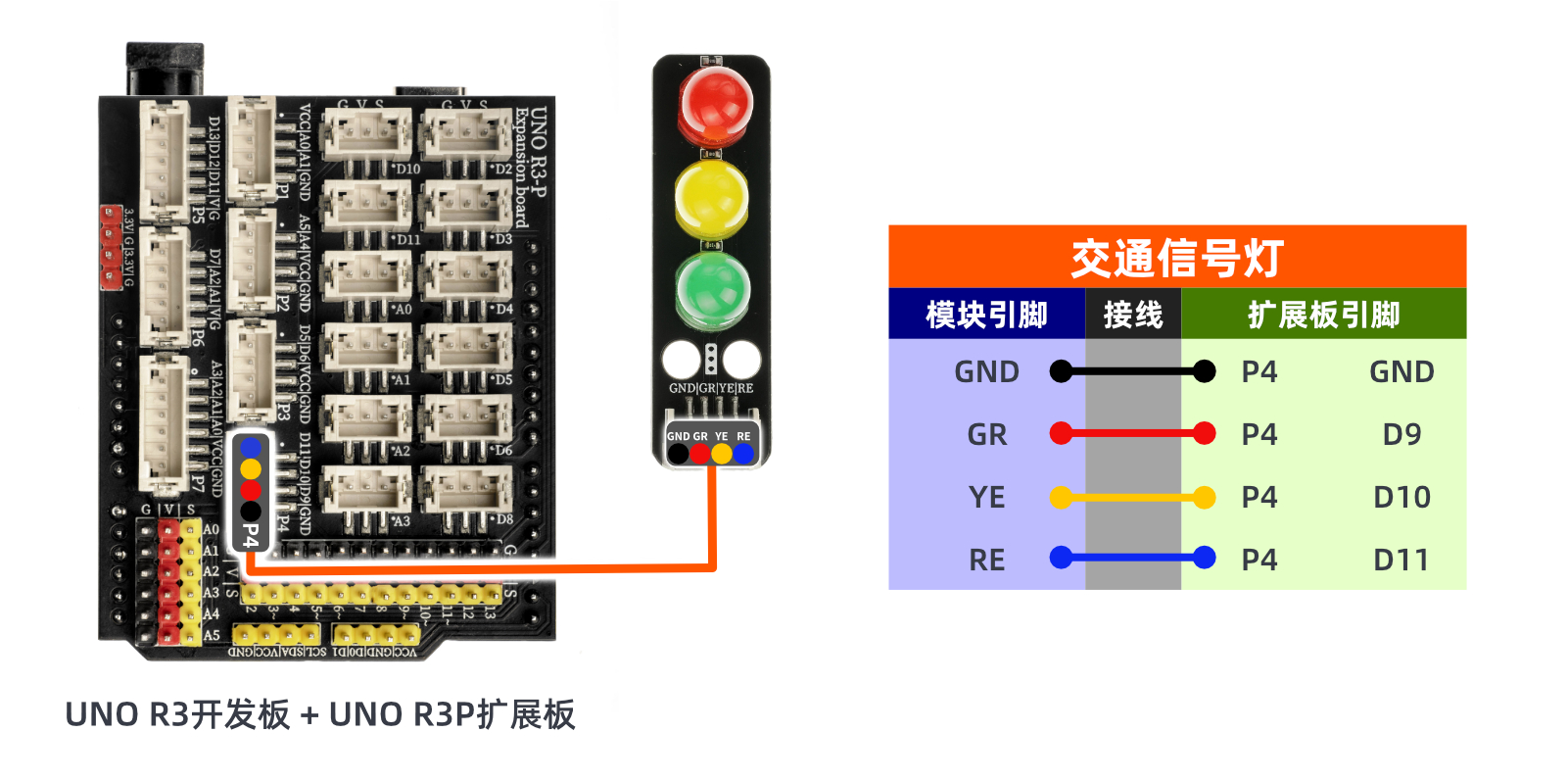

//交通信号灯模块，RE红灯接D11号引脚；YE黄灯接D10号引脚；Gr绿灯接D9号管脚；
void setup() {
 g(LOW);//绿灯灭
 y(LOW);//黄灯灭
 r(LOW);//红灯灭
 pinMode(9, OUTPUT);//设置数字9口为输出
 pinMode(10, OUTPUT);//设置数字10口为输出
 pinMode(11, OUTPUT);//设置数字11口为输出
}
void loop() {
 g(HIGH);//绿灯亮
 delay(5000);//延时5s
 g(LOW);//绿灯灭
 for (int i = 1; i <= 2; i = i + (1)) {//for循环 黄灯间隔隔0.5s闪烁两次
 delay(500);
 y(HIGH);
 delay(500);
 y(LOW);
 }
 r(HIGH);//红灯亮
 delay(5000);//延时5s
 r(LOW);//红灯灭
 for (int i = 1; i <= 2; i = i + (1)) {//for循环 黄灯间隔隔0.5s闪烁两次
 delay(500);
 y(HIGH);
 delay(500);
 y(LOW);
 }
}
void g(boolean G) {//绿灯亮灭函数
 digitalWrite(9, G);
}
void y(boolean Y) {//黄灯亮灭函数
 digitalWrite(10, Y);
}
void r(boolean R) {//红灯亮灭函数
 digitalWrite(11, R);
}

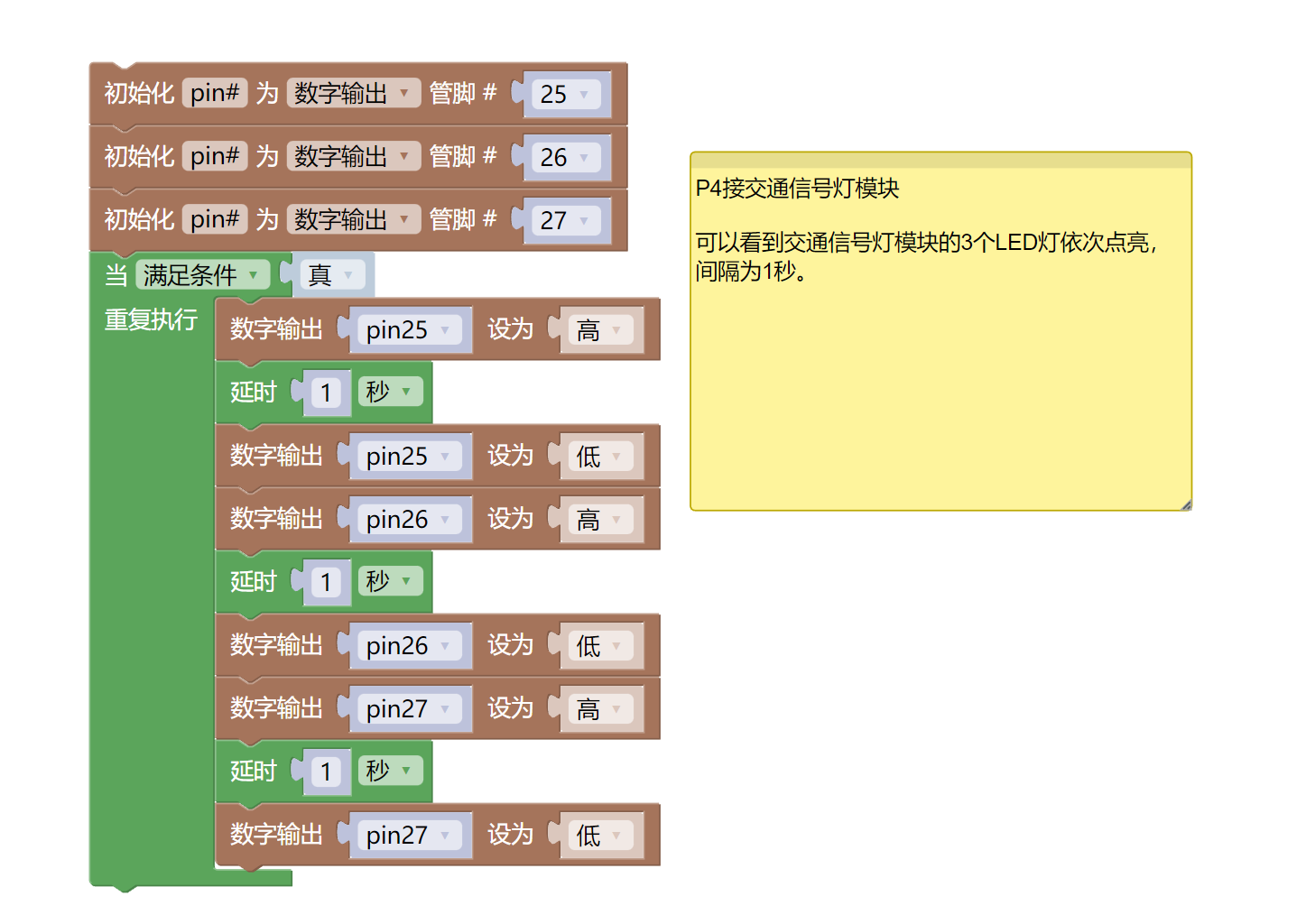

6、ESP32 Python 示例（適用於Mixly IDE /米思齊）

開發板選擇 Python ESP32 【ESP32 Generic(4MB)】切換為代碼模式上傳

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看

示例程式（ESP32-Python）：

import machine import time

pin25 = machine.Pin(25, machine.Pin.OUT) pin26 = machine.Pin(26, machine.Pin.OUT) pin27 = machine.Pin(27, machine.Pin.OUT) while True: pin25.value(1) time.sleep(1) pin25.value(0) pin26.value(1) time.sleep(1) pin26.value(0) pin27.value(1) time.sleep(1) pin27.value(0)
