HS-F05-L 교통 신호 - 헬로 STEM 창작 플랫폼

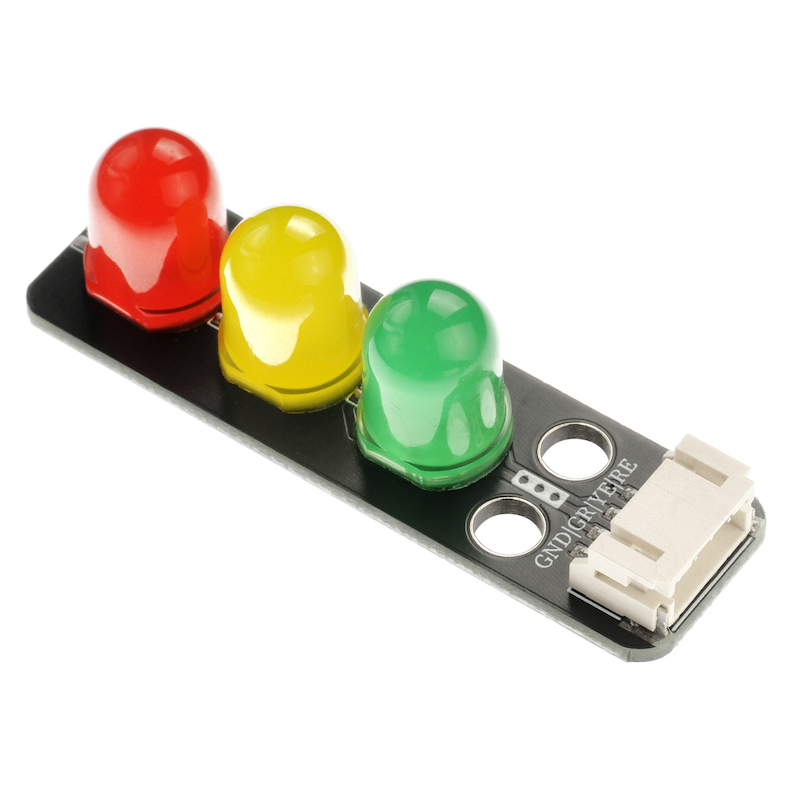

HS-F05-L 교통 신호기

1、소개

2、시뮬레이션 그래프

3、모듈 매개변수

핀 이름	설명
GND	GND(전원 입력)
GR	녹색 램프 핀
YE	yellow light pin
RE	red light pin

전원전압: 3.3V / 5V
연결 방식: PH2.0 4P 케이블
설치방식: 더블스크루 고정

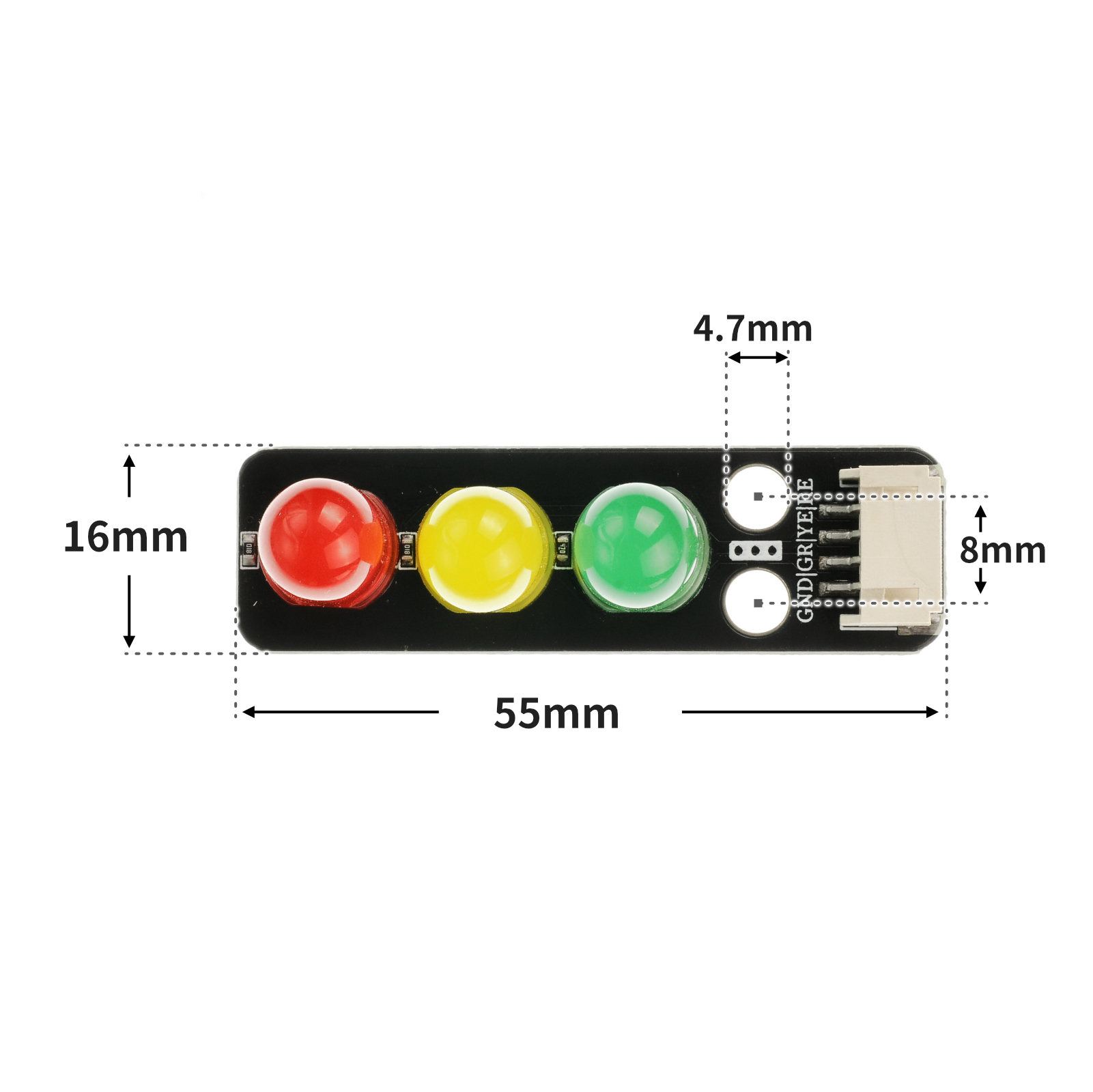

4、회로판 크기

5、아두이노 IDE 예제 프로그램

주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
Arduino IDE 라이브러리 다운로드 및 导入 가이드：点击查看

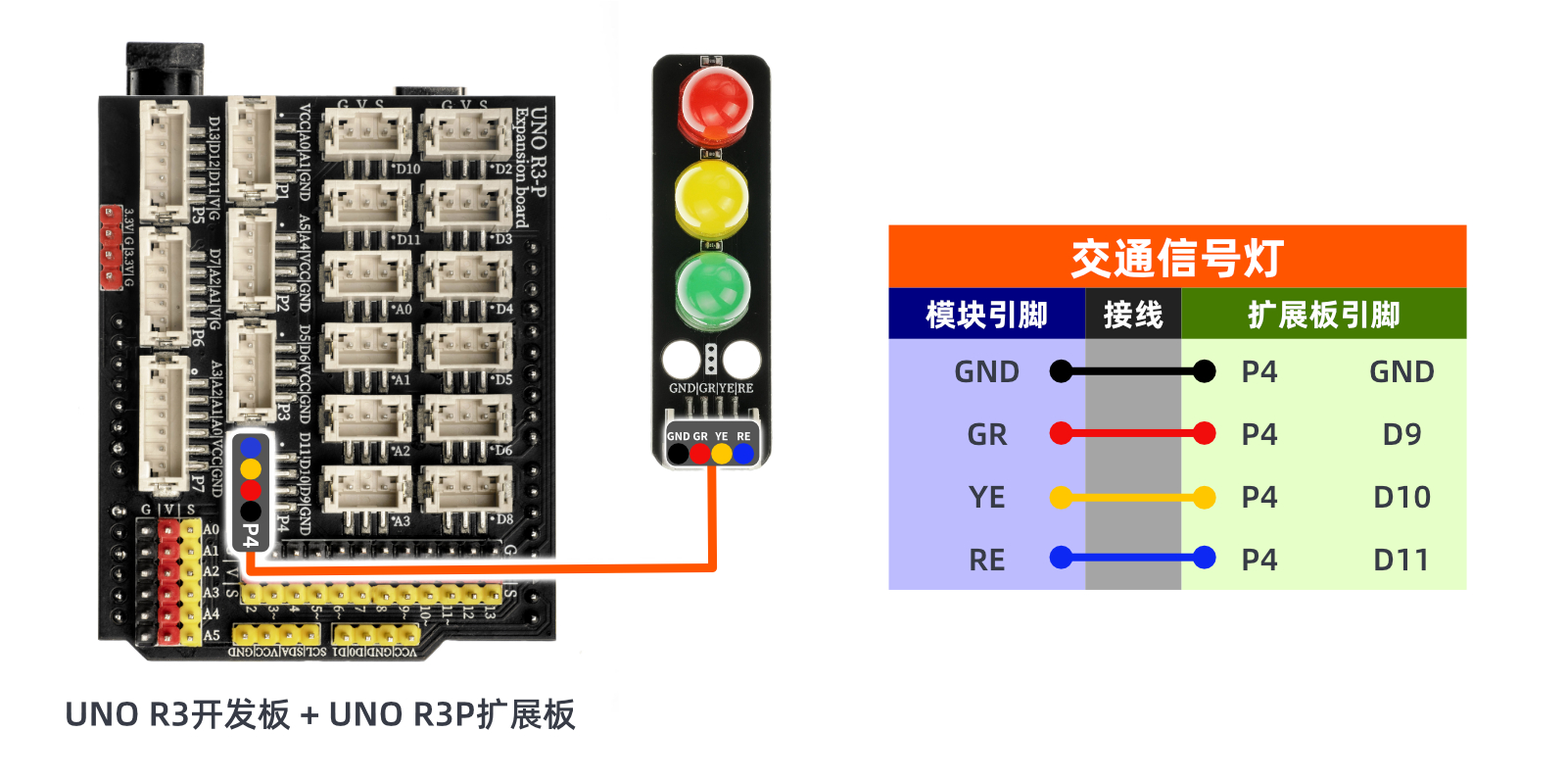

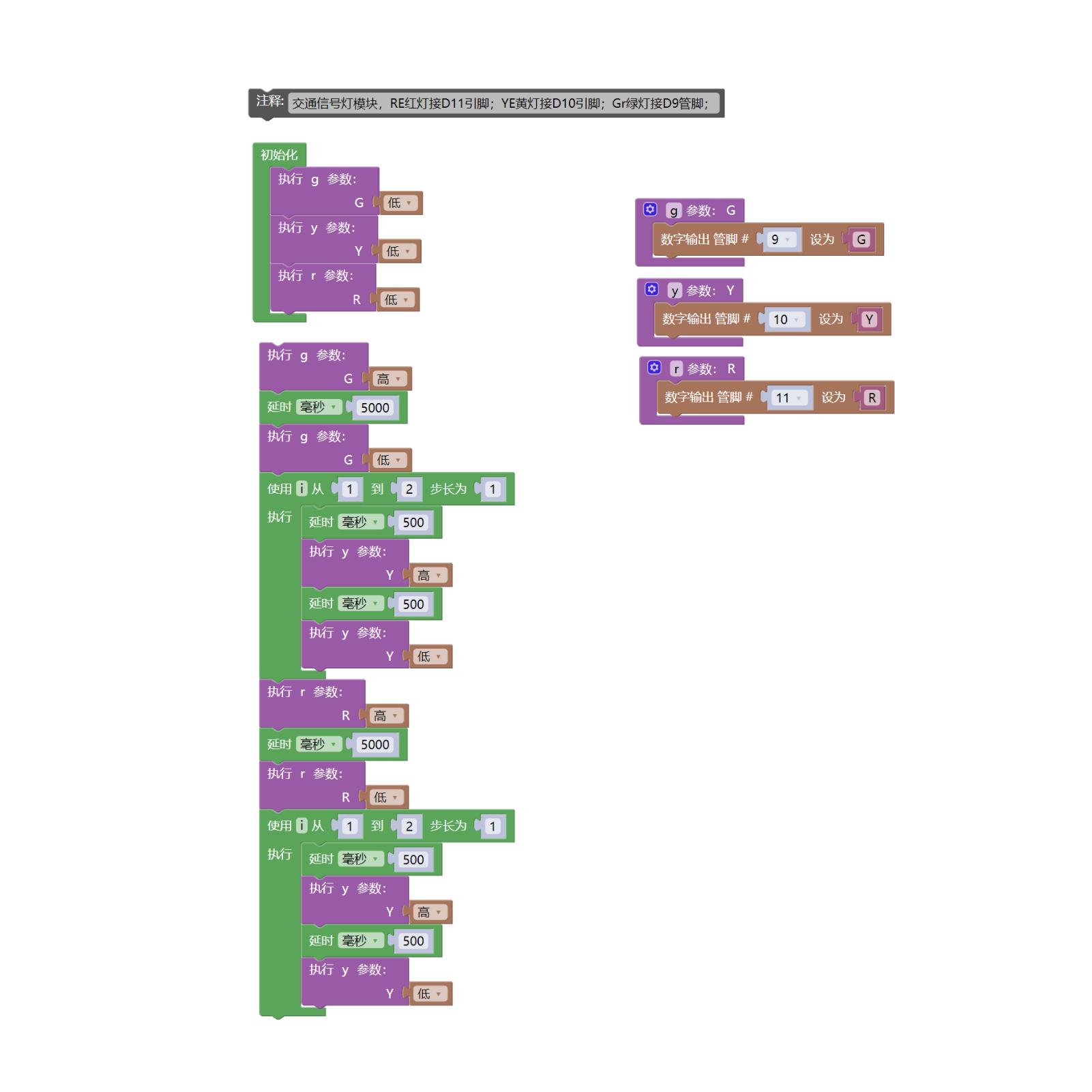

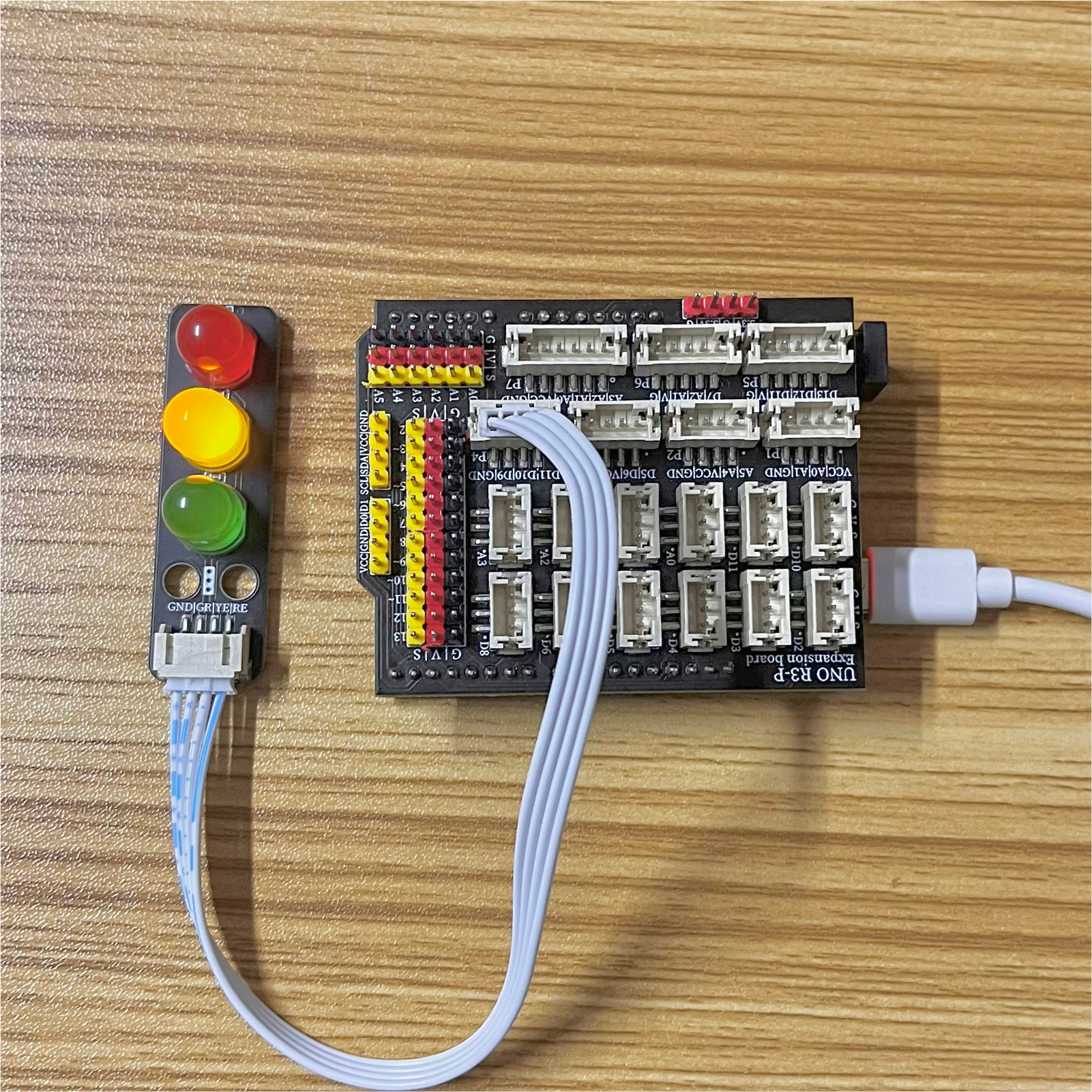

예제 프로그램(UNO 개발 보드):

//交通信号灯模块，RE红灯接D11号引脚；YE黄灯接D10号引脚；Gr绿灯接D9号管脚；
void setup() {
 g(LOW);//绿灯灭
 y(LOW);//黄灯灭
 r(LOW);//红灯灭
 pinMode(9, OUTPUT);//设置数字9口为输出
 pinMode(10, OUTPUT);//设置数字10口为输出
 pinMode(11, OUTPUT);//设置数字11口为输出
}
void loop() {
 g(HIGH);//绿灯亮
 delay(5000);//延时5s
 g(LOW);//绿灯灭
 for (int i = 1; i <= 2; i = i + (1)) {//for循环 黄灯间隔隔0.5s闪烁两次
 delay(500);
 y(HIGH);
 delay(500);
 y(LOW);
 }
 r(HIGH);//红灯亮
 delay(5000);//延时5s
 r(LOW);//红灯灭
 for (int i = 1; i <= 2; i = i + (1)) {//for循环 黄灯间隔隔0.5s闪烁两次
 delay(500);
 y(HIGH);
 delay(500);
 y(LOW);
 }
}
void g(boolean G) {//绿灯亮灭函数
 digitalWrite(9, G);
}
void y(boolean Y) {//黄灯亮灭函数
 digitalWrite(10, Y);
}
void r(boolean R) {//红灯亮灭函数
 digitalWrite(11, R);
}

6、ESP32 Python 예제（Mixly IDE /미스키에 적용됨）

개발 보드를 선택하세요 Python ESP32 【ESP32 Generic(4MB)】를 코드 모드로 전환하여 업로드하십시오

주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미시지(Mixly)IDE ESP32 라이브러리 다운로드 및 가져오기 가이드:点击查看

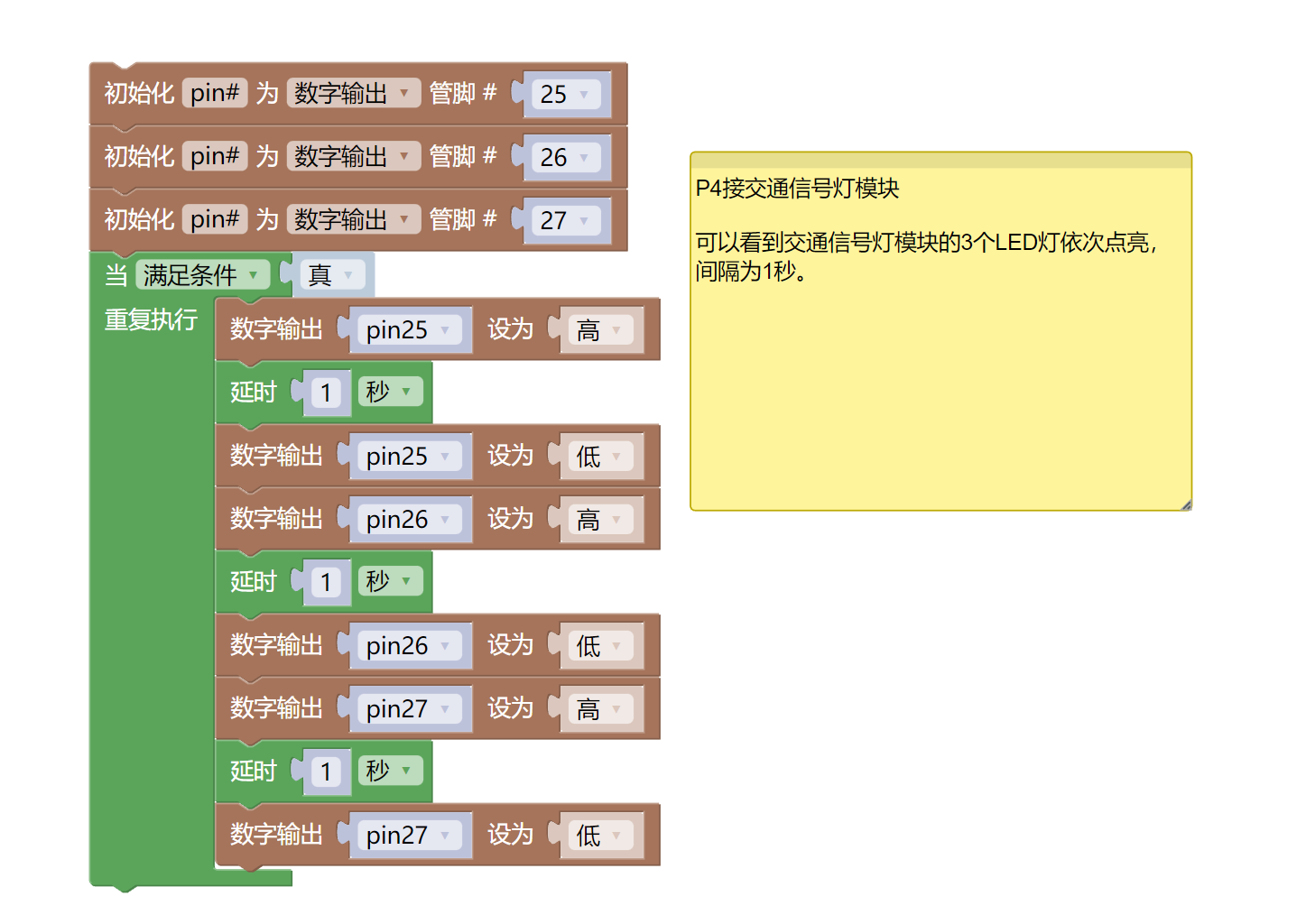

예제 프로그램(ESP32-Python):

import machine import time

pin25 = machine.Pin(25, machine.Pin.OUT) pin26 = machine.Pin(26, machine.Pin.OUT) pin27 = machine.Pin(27, machine.Pin.OUT) while True: pin25.value(1) time.sleep(1) pin25.value(0) pin26.value(1) time.sleep(1) pin26.value(0) pin27.value(1) time.sleep(1) pin27.value(0)
