1、介绍
水雾化模块工作电压DC 3.3-5V，电流300mA，功率2W，频率108KHz，采用定频雾化片专用驱动芯片。上电可通过开关马上喷雾，输出雾化量大。也可以通过开发板(单片机)高低电平控制雾化器的开和关。微孔雾化片原理:超声波微孔雾化片由金属微孔片与压电陶瓷片粘合而成，通过压电陶瓷片带动金属微孔片振动，通过金属微孔片将液体分解成水雾，实现化功能。雾化效果与金属微孔片的性能有直接关系，金属微孔的孔径大小决定了雾化液体的颗粒大小，金属材料性能和微孔截面结构锥度决定了雾化水气的喷雾高度。电陶瓷雾化晶片在受到电能信号的激活后，产生1.7MHZ或2.4MHZ的高频谐振振荡，将水抛离水面而产生自然飘逸的水雾，不需加热或化学剂。
2、原理图
3、模块参数
引脚名称 | 描述 |
|---|---|
G | GND（电源输入负极） |
V | VCC（电源输入正极） |
S | 信号引脚 |
供电电压：3.3V / 5V
连接方式：PH2.0端子线
安装方式：积木件 6562轴销 + 32123半轴套固定

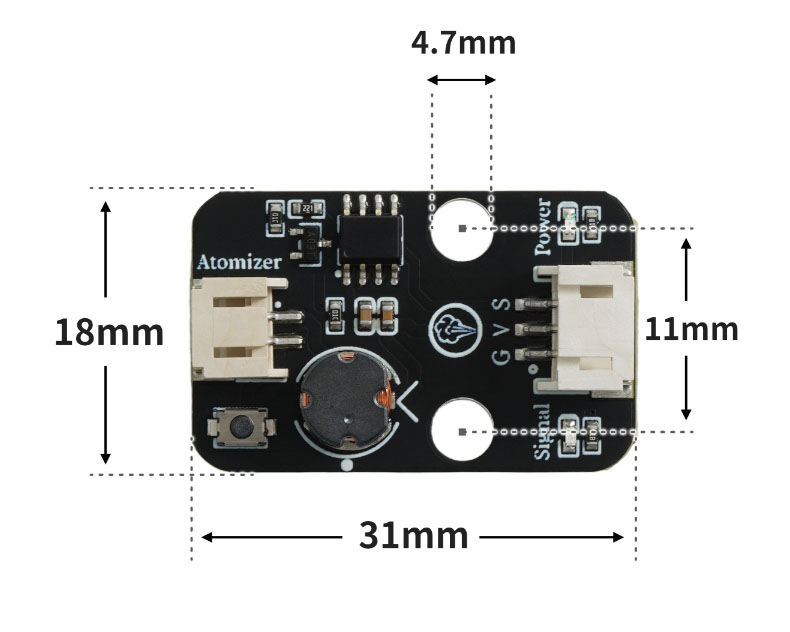

4、电路板尺寸
5、示例程序
米思齐 Mixly 示例程序： HS-F22-L-mixly 点击下载
Arduino UNO示例程序： HS-F22-L-arduino 点击下载
6、测试环境搭建
Arduino UNO 测试环境搭建
准备配件：
UNO-R3 开发板 *1
UNO-R3 P 扩展板 *1
USB type-c 数据线 *1
水雾化模块（HS-F22L）*1
PH2.0 3P双头端子线 *1

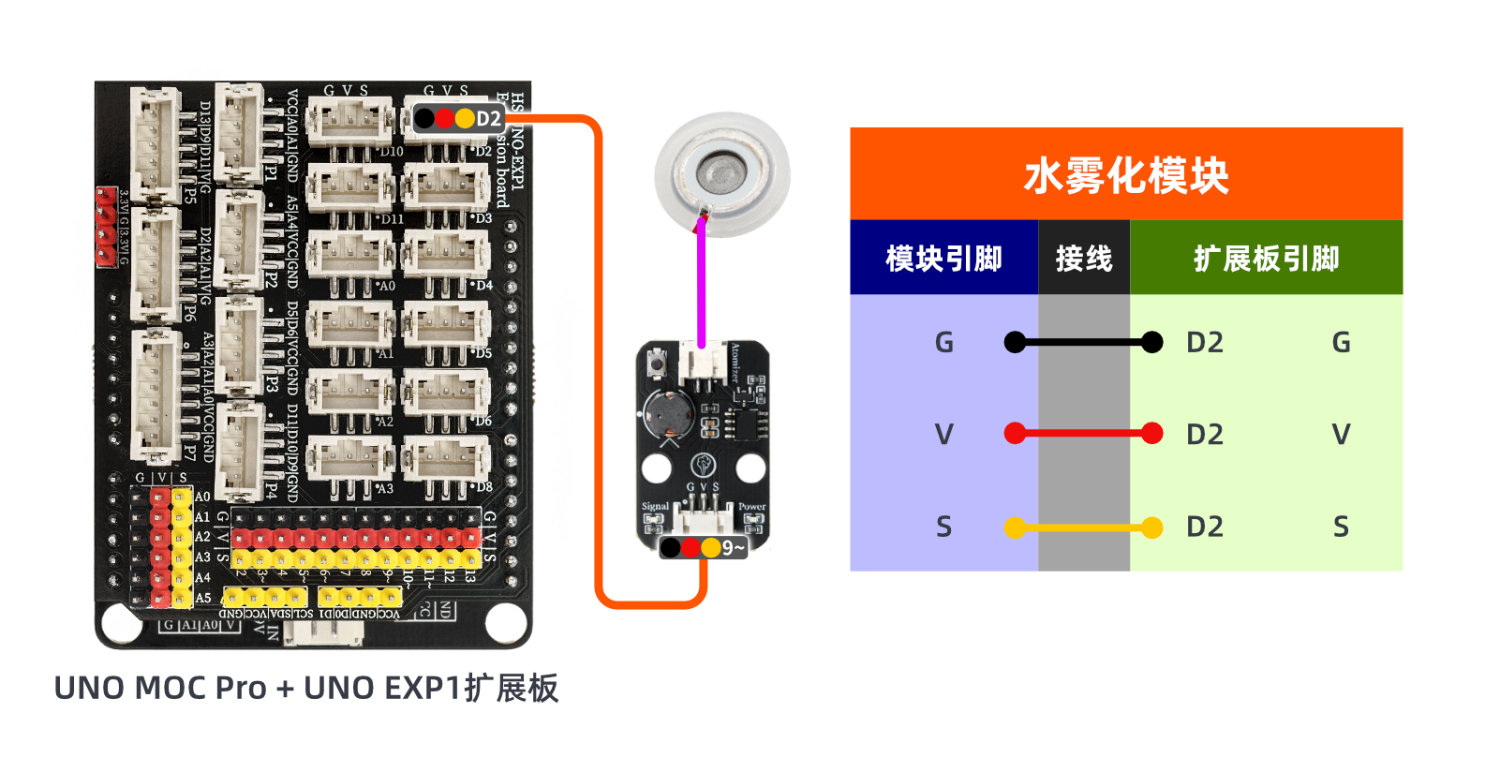

电路接线图：
7、视频教程
8、测试

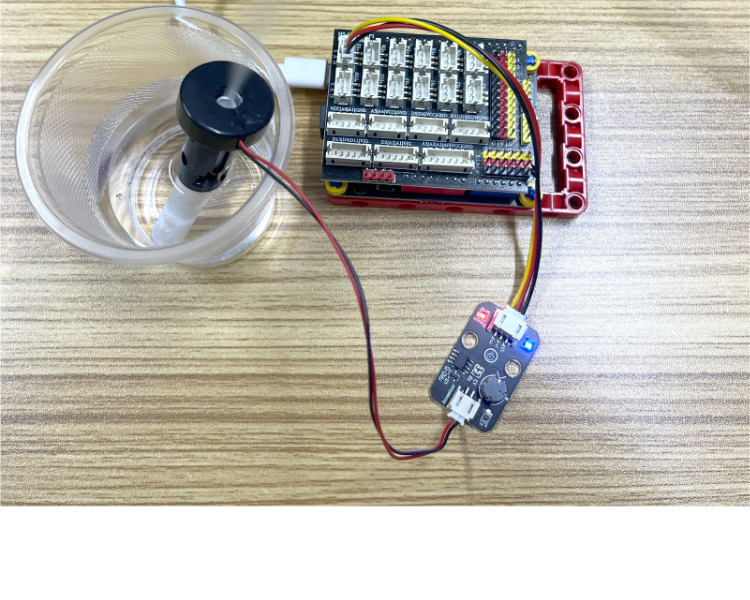

Arduino UNO测试结果：
将器件连接好线之后，上传程序到Arduino UNO 开发板之后插好雾棒，将会发现不断有水雾产生。
