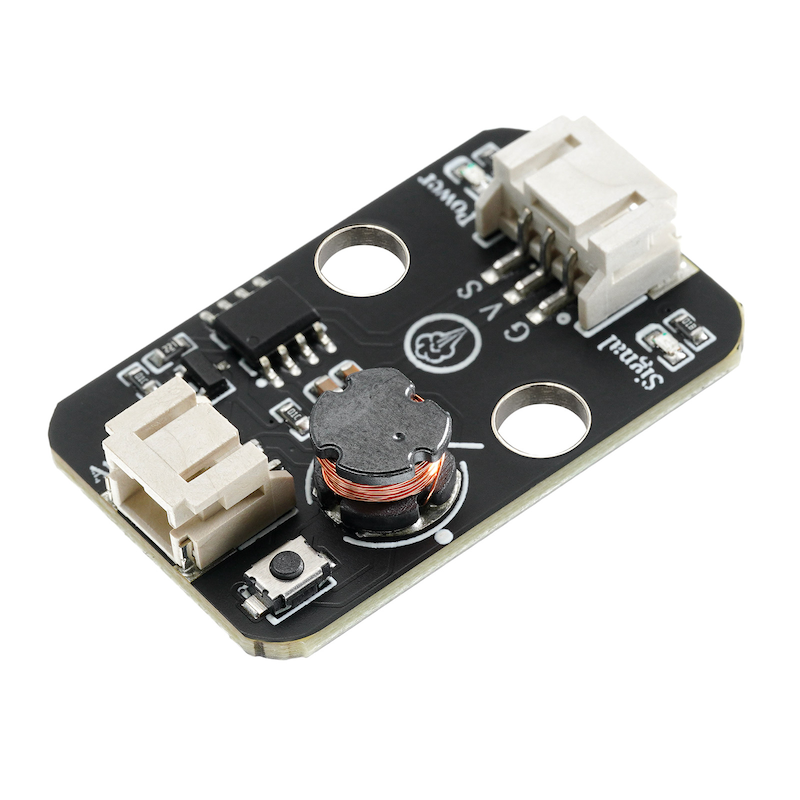

HS-F22-L 水霧化模組*

1、介紹

2、原理圖

水霧化模块-HS-F22-L 原理圖-點擊查看

3、模組參數

• 供電電壓：3.3V / 5V

• 連接方式：PH2.0端子線

• 安裝方式：積木件 6562軸銷 + 32123半軸套固定

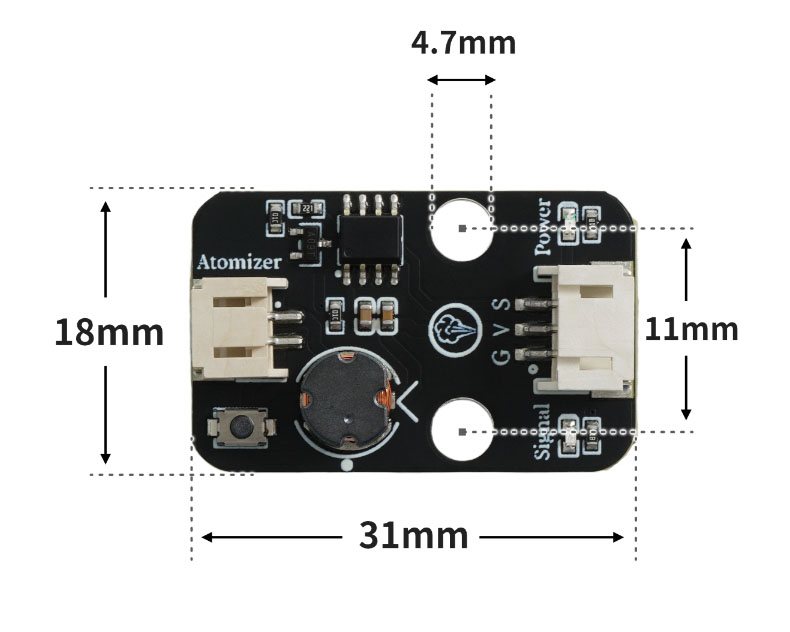

4、電路板尺寸

5、示例程式

米思齊 Mixly 示例程式：HS-F22-L-mixly 點擊下載

Arduino UNO範例程序：HS-F22-L-arduino 點擊下載

6、測試環境搭建

Arduino UNO 測試環境搭建

準備配件：

• UNO-R3 開發板 *1

• UNO-R3 P 扩展板 *1

• USB type-c 資料線 *1

• 水霧化模組（HS-F22L）*1

• PH2.0 3P雙頭端子線 *1

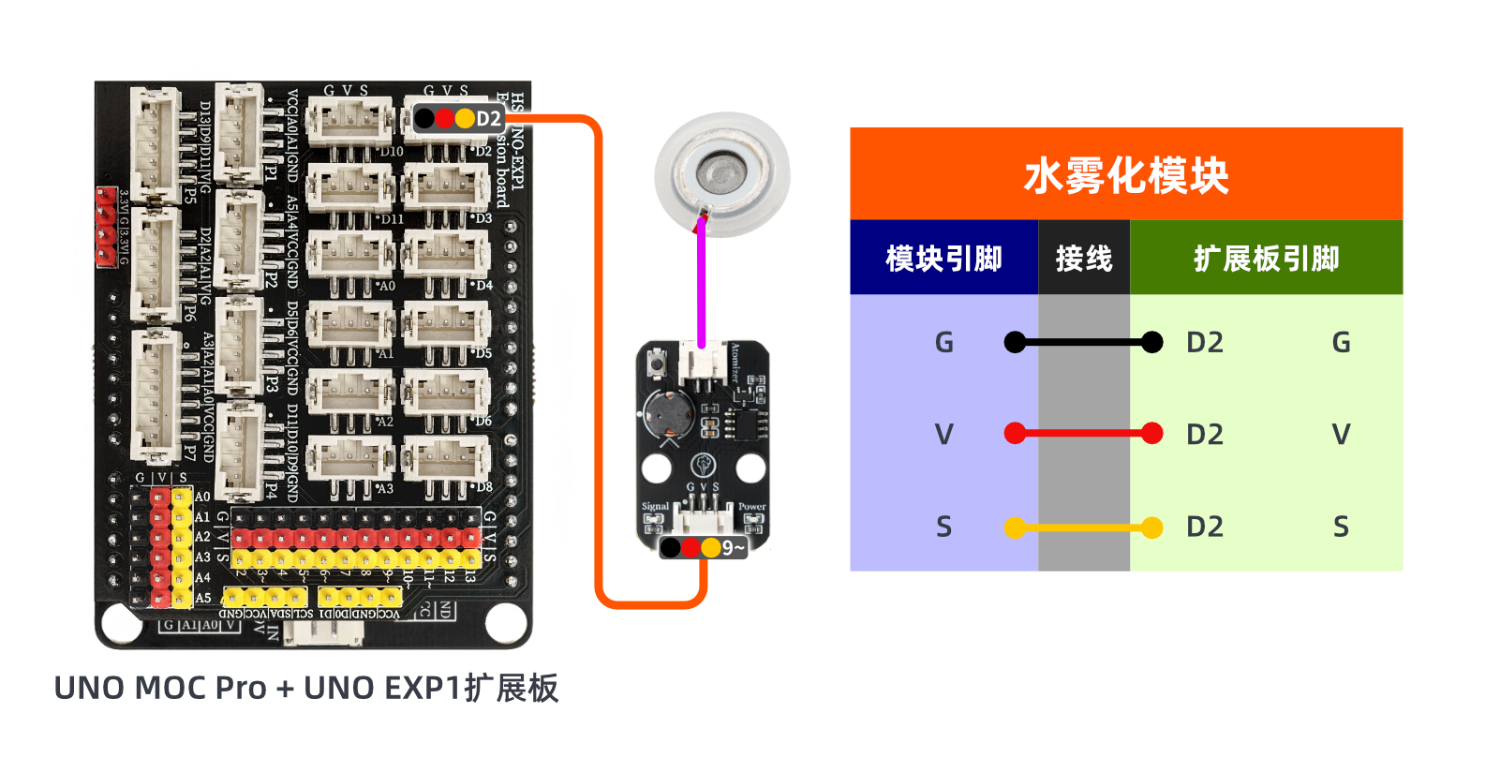

電路接線圖：

7、視頻教學

8、測試

Arduino UNO測試結果：

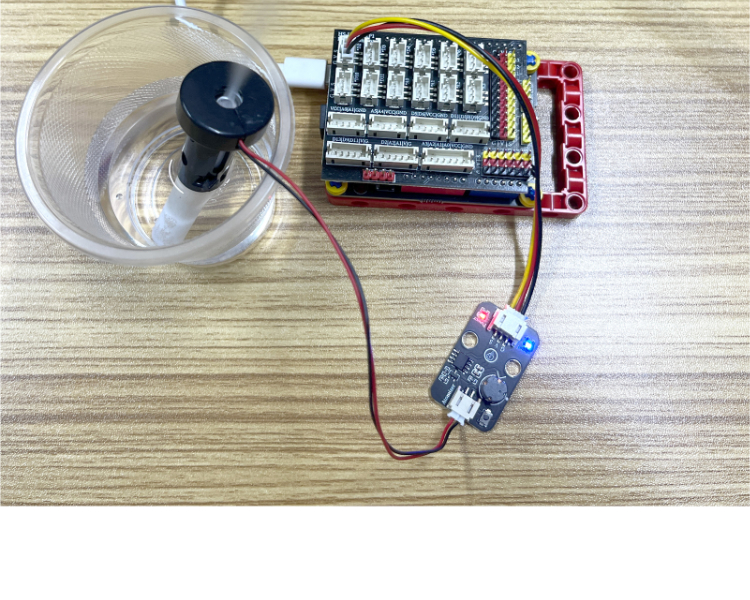

將器件連接好線之後，上傳程式到Arduino UNO 開發板之後插好霧棒，將會發現不斷有水霧產生。
