1、소개
물 분말 모듈 작업 전압 DC 3.3-5V, 전류 300mA, 전력 2W, 주파수 108KHz, 고정 주파수 분말 패널 전용 드라이버 칩 사용.전원을 켜면 스위치를 통해 즉시 스프레이를 발사할 수 있으며, 먼지 분사량이 많습니다.도 개발 보드(마이크로 컨트롤러)의 고저전압 저전압을 통해 아로마라이저의 켜고 끄기를 제어할 수 있습니다.微孔雾화판 원리: 초음파 미세공雾화판은 금속 미세공판과 전기陶瓷판을 결합하여 만들어졌으며, 전기陶瓷판이 금속 미세공판을 진동시켜液体를 구름으로 분해하는 기능을 수행합니다.액체 분해 효과는 금속 미세공의 성능과 직접적인 관련이 있으며, 금속 미세공의 경계 크기는 분해 액체의 입자 크기를 결정하며, 금속 재료 성능과 미세공 절면 구조의 급경사가 분해 물기의 스프레이 높이를 결정합니다。전기陶瓷 분해 큰초리가 전기 신호의 자극을 받으면 1.7MHZ 또는 2.4MHZ의 고주파 항진 진동을 발생시키고, 물을 물면면에서 자연스럽게 펼쳐지는 물의 구름을 생성하며, 열이나 화학제품이 필요하지 않습니다。
2、시뮬레이션 그래프

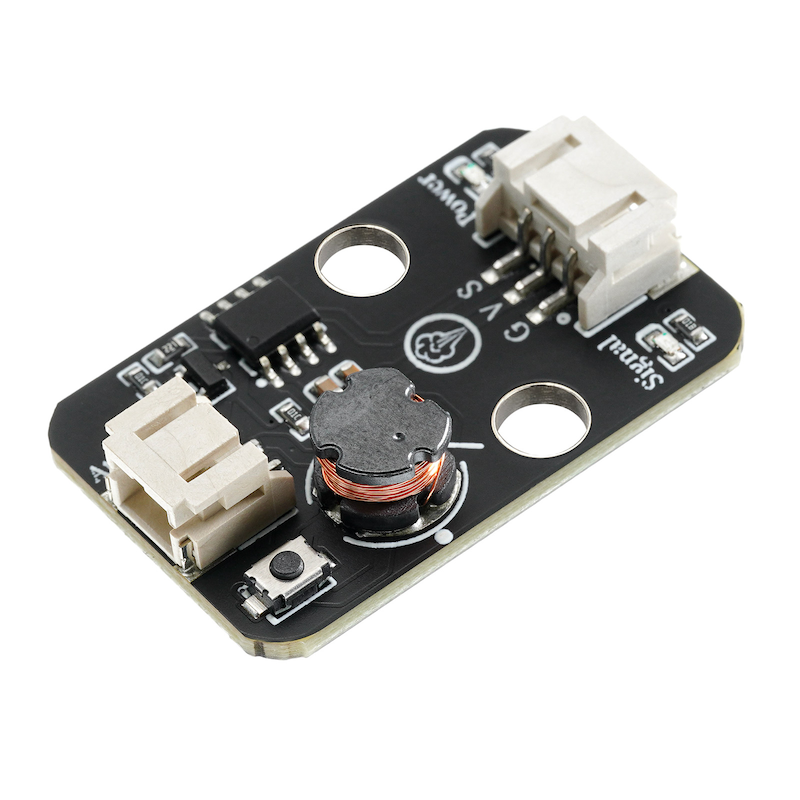

수증기화 모듈-HS-F22-L 원리도 - 클릭하여 보기
3、모듈 매개변수
핀 이름 | 설명 |
|---|---|
G | GND(전원 입력 부정极) |
V | VCC(전원 입력 정극) |
S | 신호핀 |
전원전압: 3.3V / 5V
연결방식: PH2.0 케이블접속
설치 방법: 블록 조각 6562축销 + 32123 반축 케이스 고정

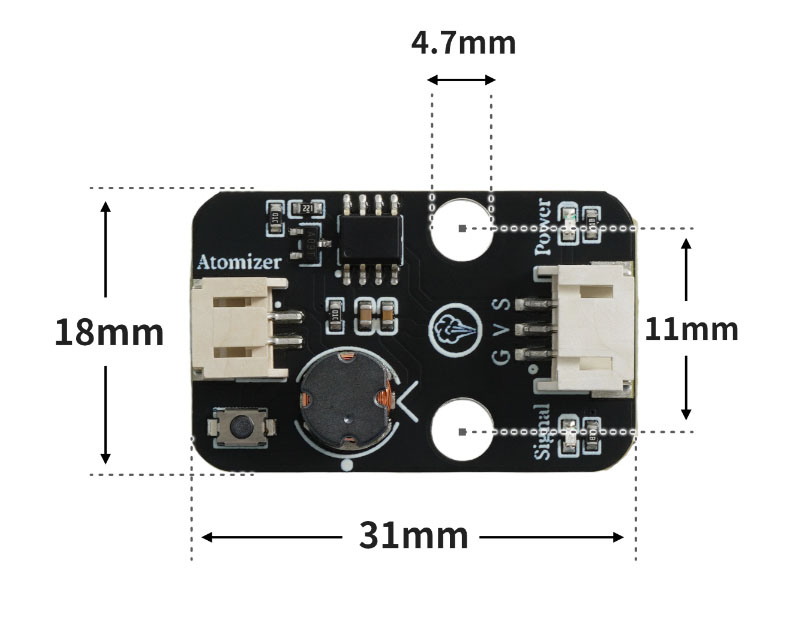

4、회로판 크기
5、예제 프로그램
미시키 Mixly 예제 프로그램：HS-F22-L-mixly 한국어 다운로드 누르세요
Arduino UNO 예제 프로그램:HS-F22-L-arduino 한국어 다운로드 누르세요
6、테스트 환경 구축
Arduino UNO 테스트 환경 구축
부품 준비：“
UNO-R3 개발 보드 *1
UNO-R3 P 확장판 *1
USB type-c 데이터 케이블 *1
물 증발 모듈(HS-F22L)*1
PH2.0 3P 두끈 단자 라인 *1

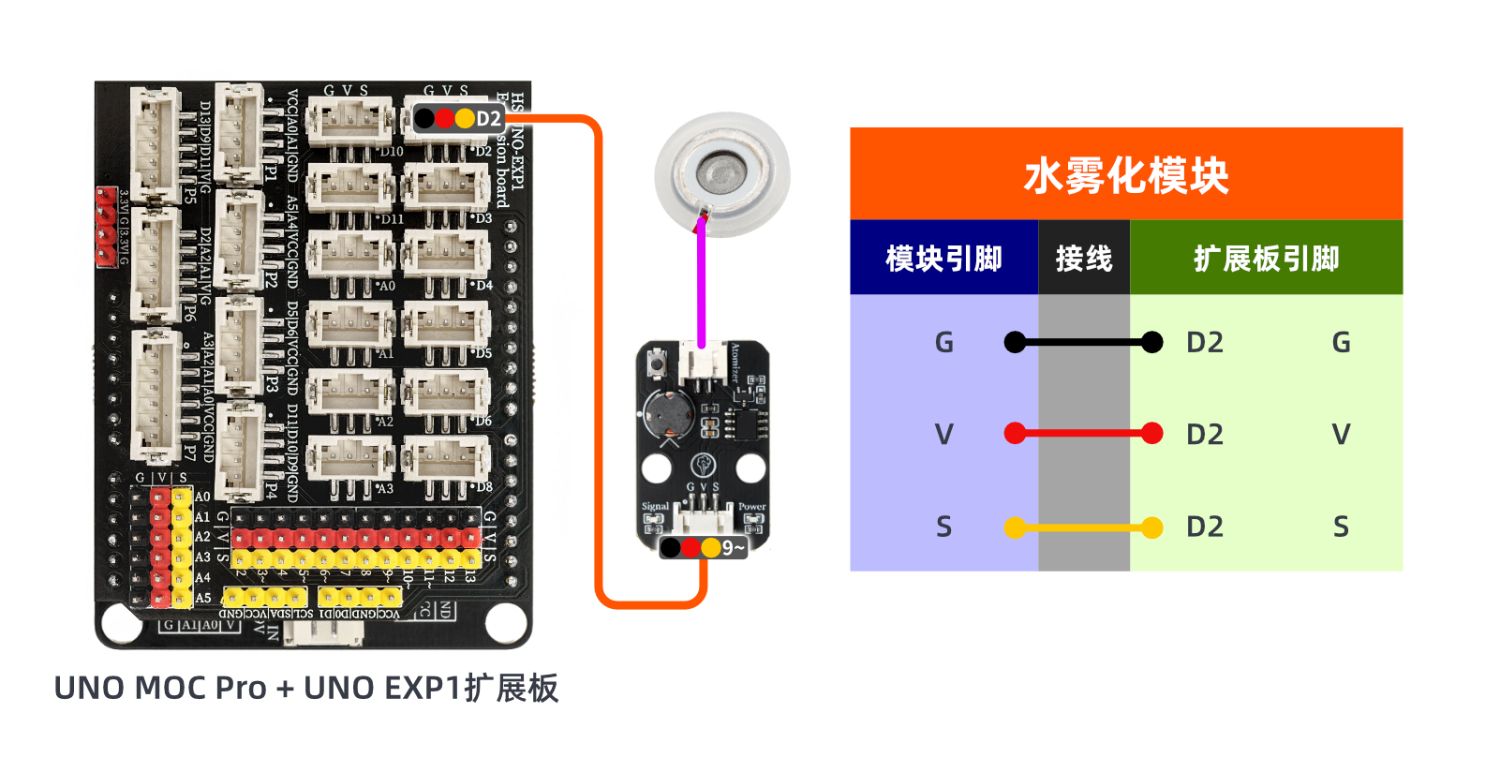

전기 연결도):
7、비디오 강의
8、테스트

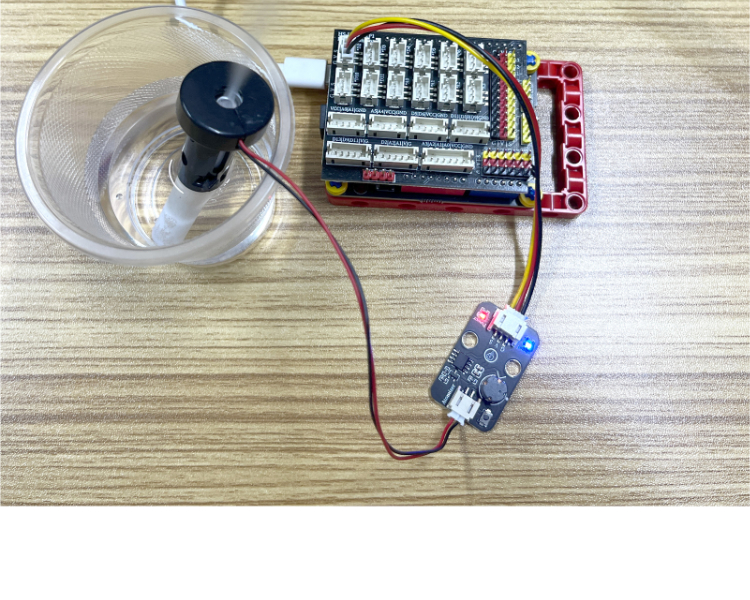

Arduino UNO 테스트 결과：
부품을 라인에 연결한 후, Arduino UNO 개발 보드에 프로그램을 업로드한 후 먼지 촉매를 꽂아서, 끊임없이 물 증기가 생기는 것을 발견하게 될 것입니다.
