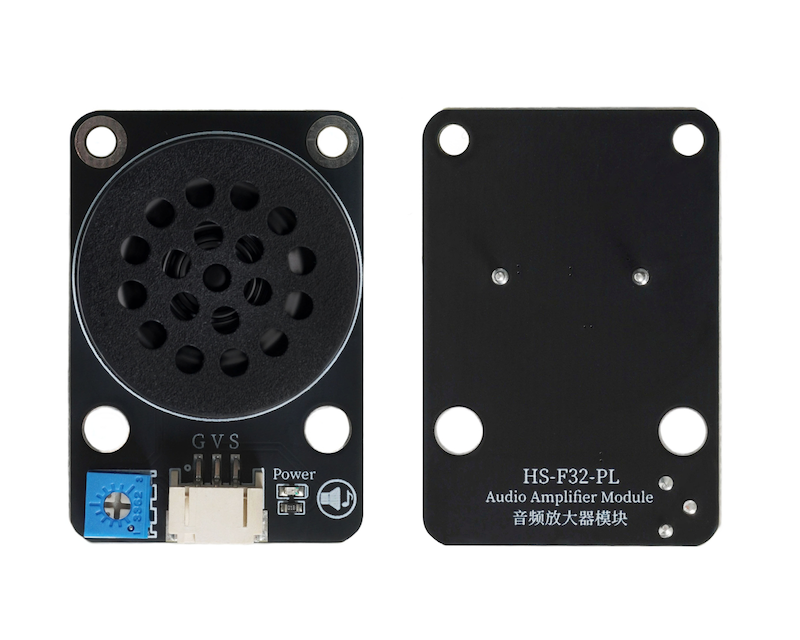

HS-F32-PL 音頻放大器模組

1、介紹

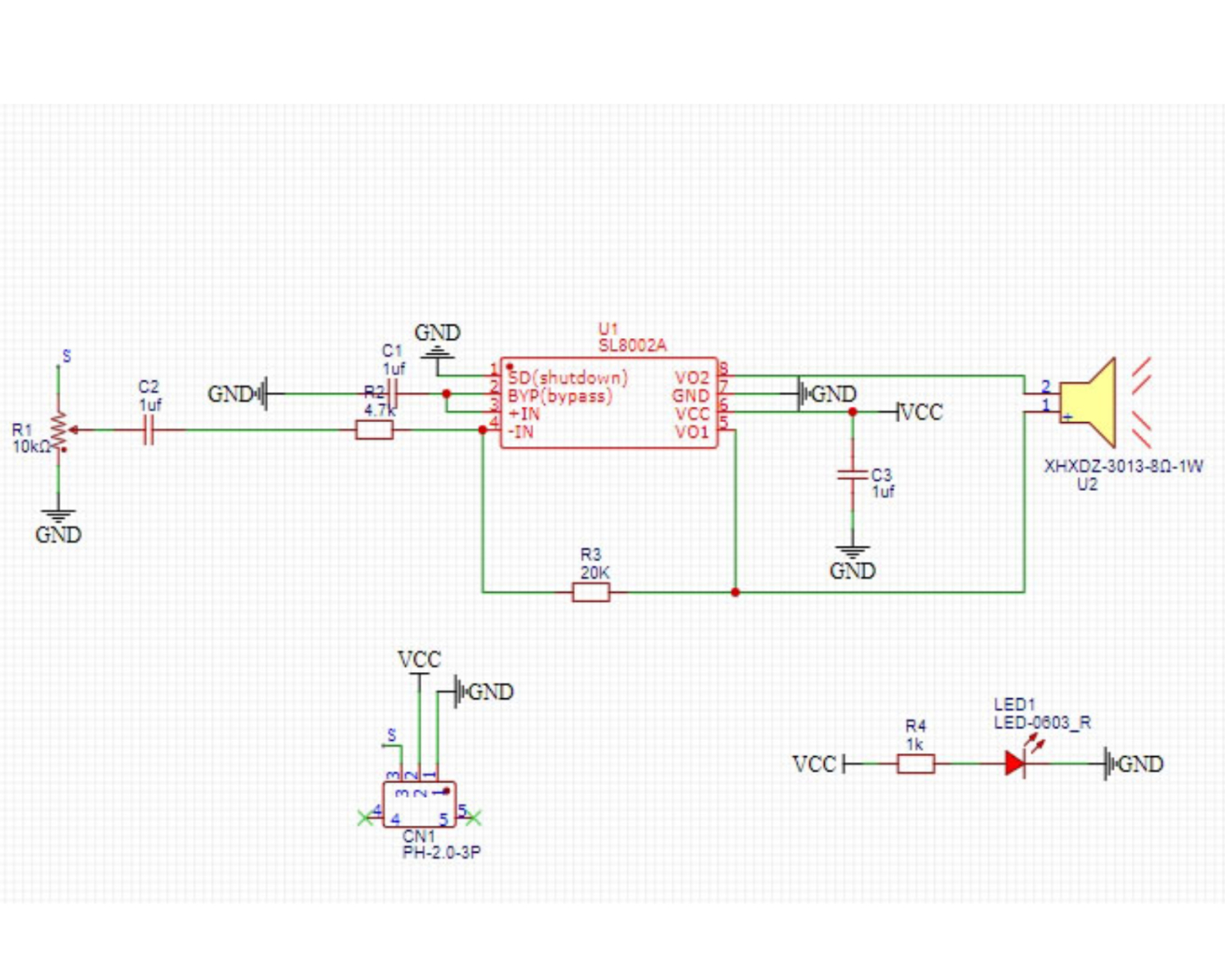

2、原理圖

3、模組參數

• 供電電壓：3.3V / 5V

• 連接方式：PH2.0 3P端子

• 安裝方式：雙螺絲或者樂高積木固定

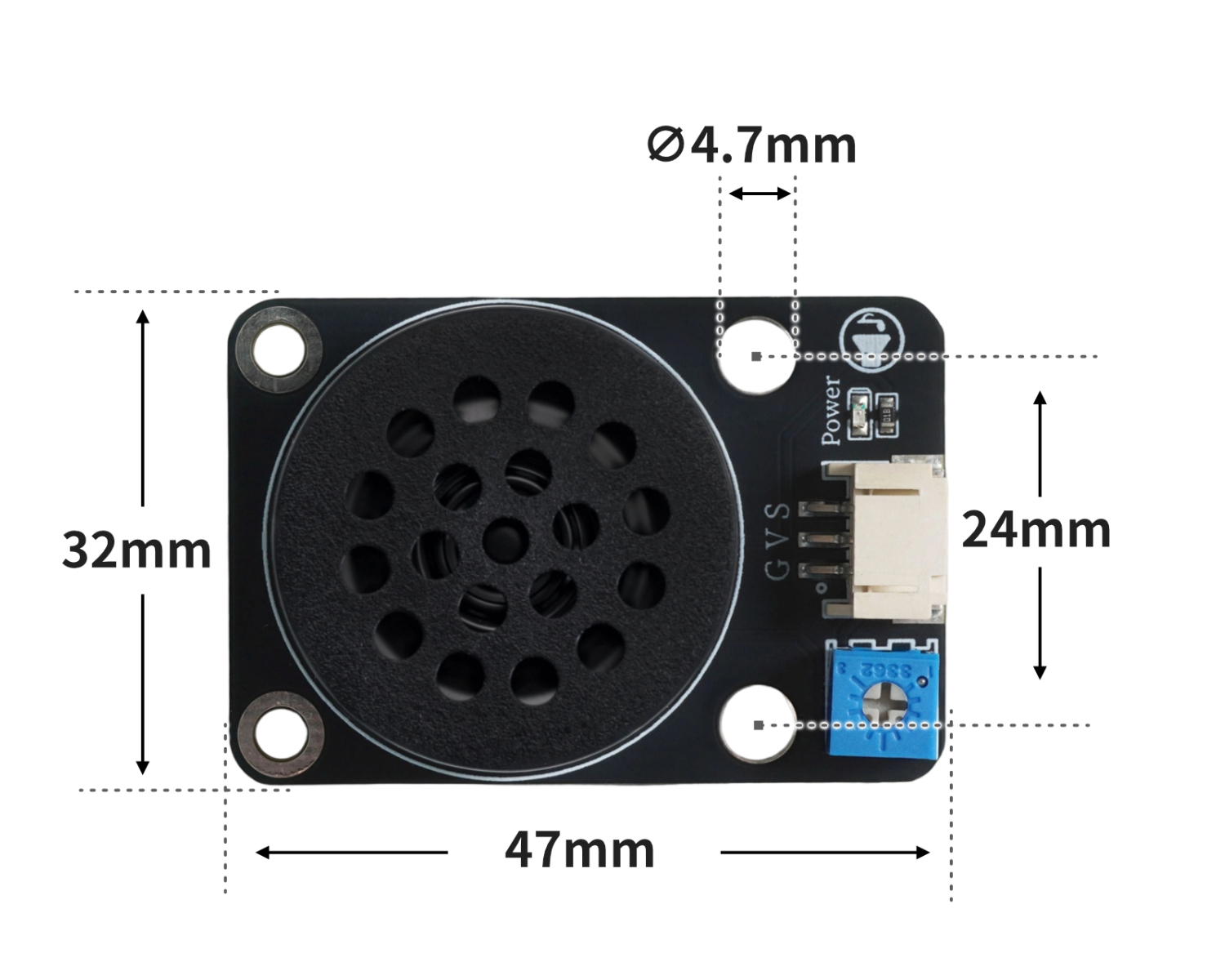

4、電路板尺寸

5、Arduino IDE示範程序

Arduino UNO 示例（適用於Mixly IDE、Arduino IDE）：

void setup(){
  pinMode(8, OUTPUT);
}

void loop(){
  tone(8,131);
  delay(500);
  tone(8,147);
  delay(500);
  tone(8,165);
  delay(500);
  tone(8,175);
  delay(500);
  tone(8,196);
  delay(500);
  tone(8,220);
  delay(500);
  tone(8,247);
  delay(500);

}

ESP32 Python 示例（適用於Mixly IDE /米思齊）
（開發板選擇 Python ESP32 【ESP32 Generic(4MB)】切換為代碼模式上傳 )：

import music


midi = music.MIDI(4)
while True:
    midi.play(midi.DADADADUM)

6、米思齊Mixly示例程式（圖形化語言）

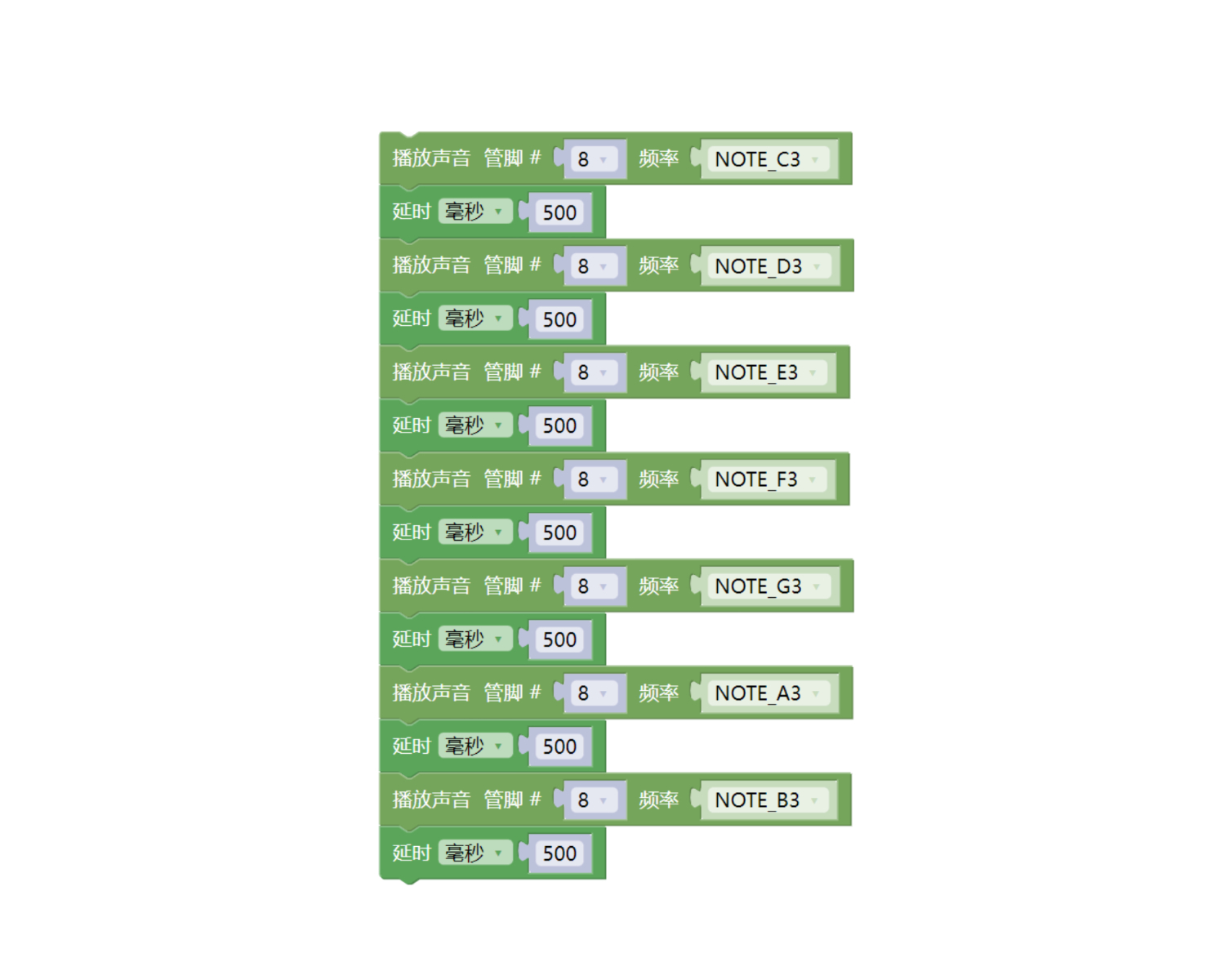

ArduinoUNO圖形化示例程式：點擊下載

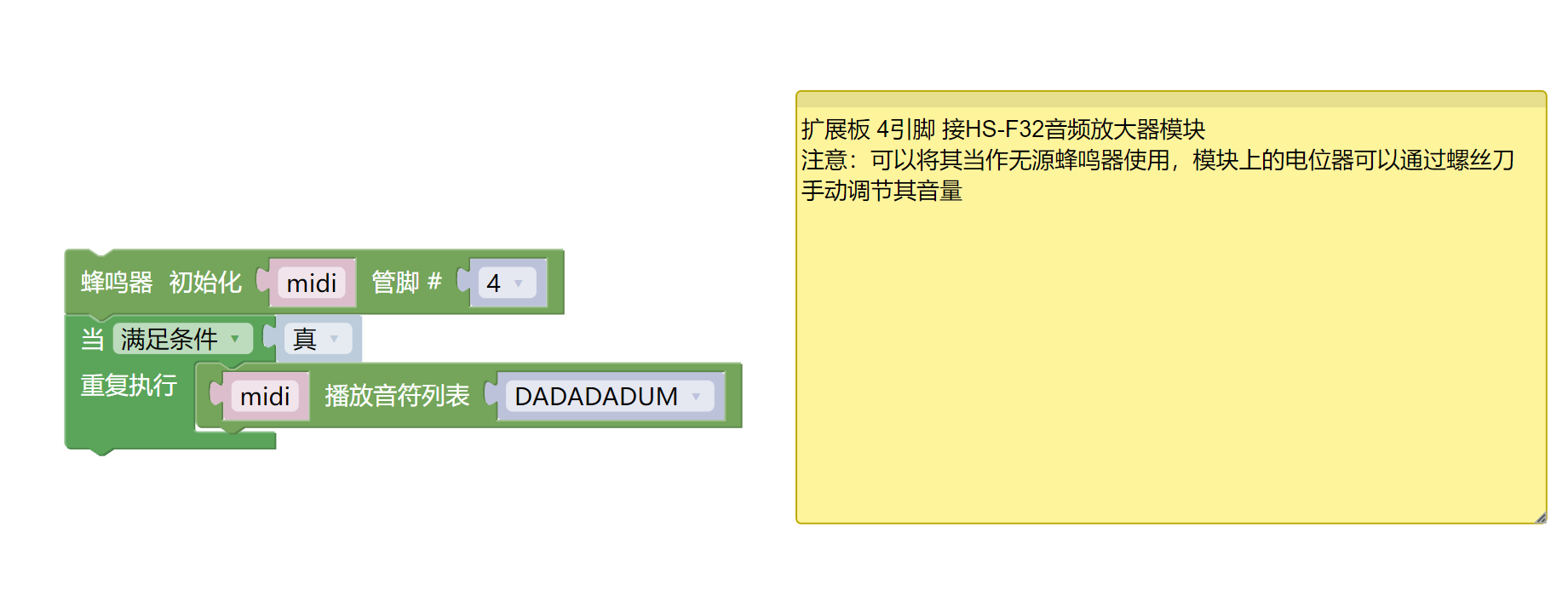

ESP32 Python圖形化示例程式：點擊下載

7、測試環境搭建

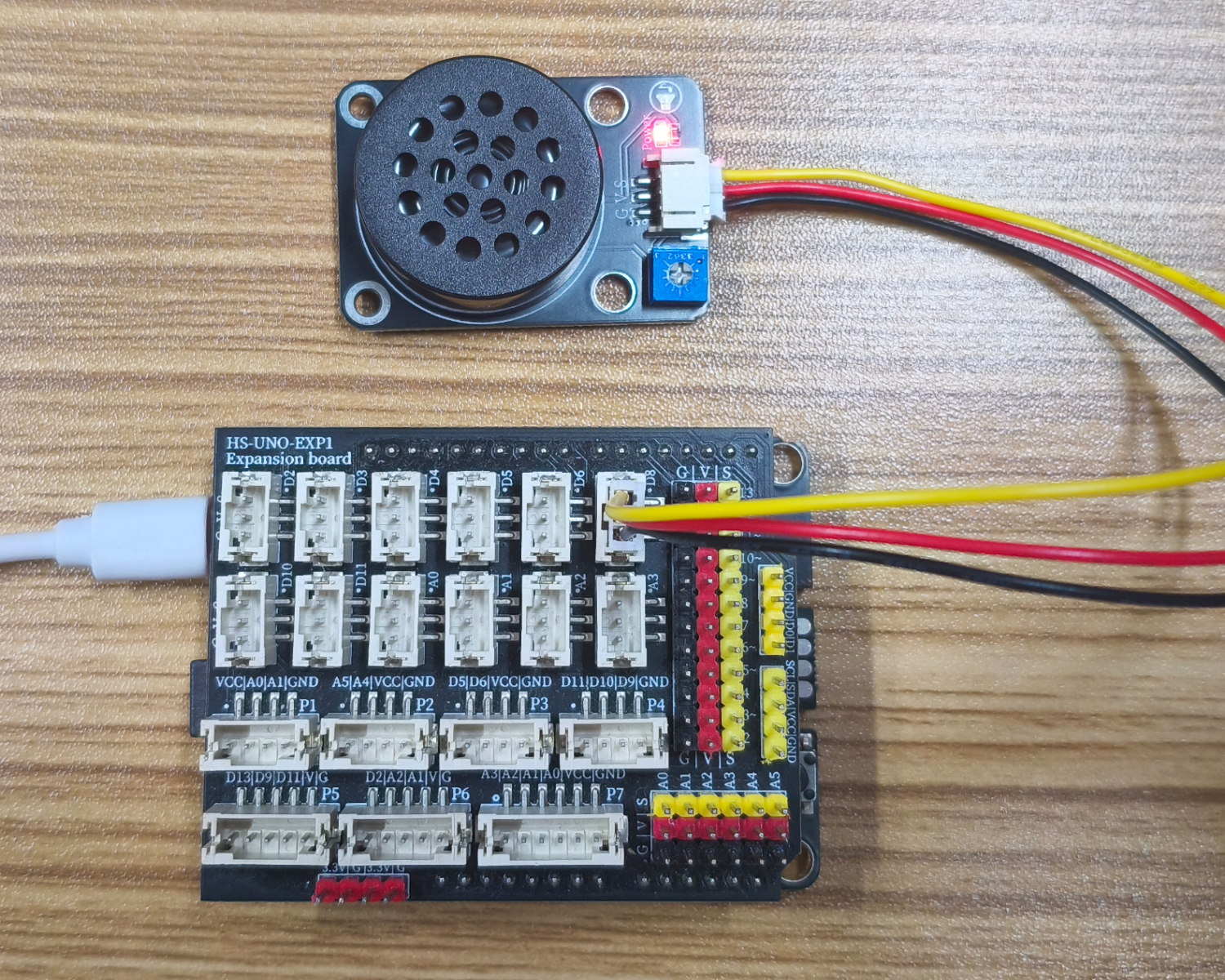

Arduino UNO 測試環境搭建

準備配件：

• HELLO STEM UNO R3 開發板 *1

• HELLO STEM UNO R3 P 扩展板 *1

• USB type-c 資料線 *1

• 音頻放大模块（HS-F32-PL）*1

• PH2.0 3P雙頭端子線*1

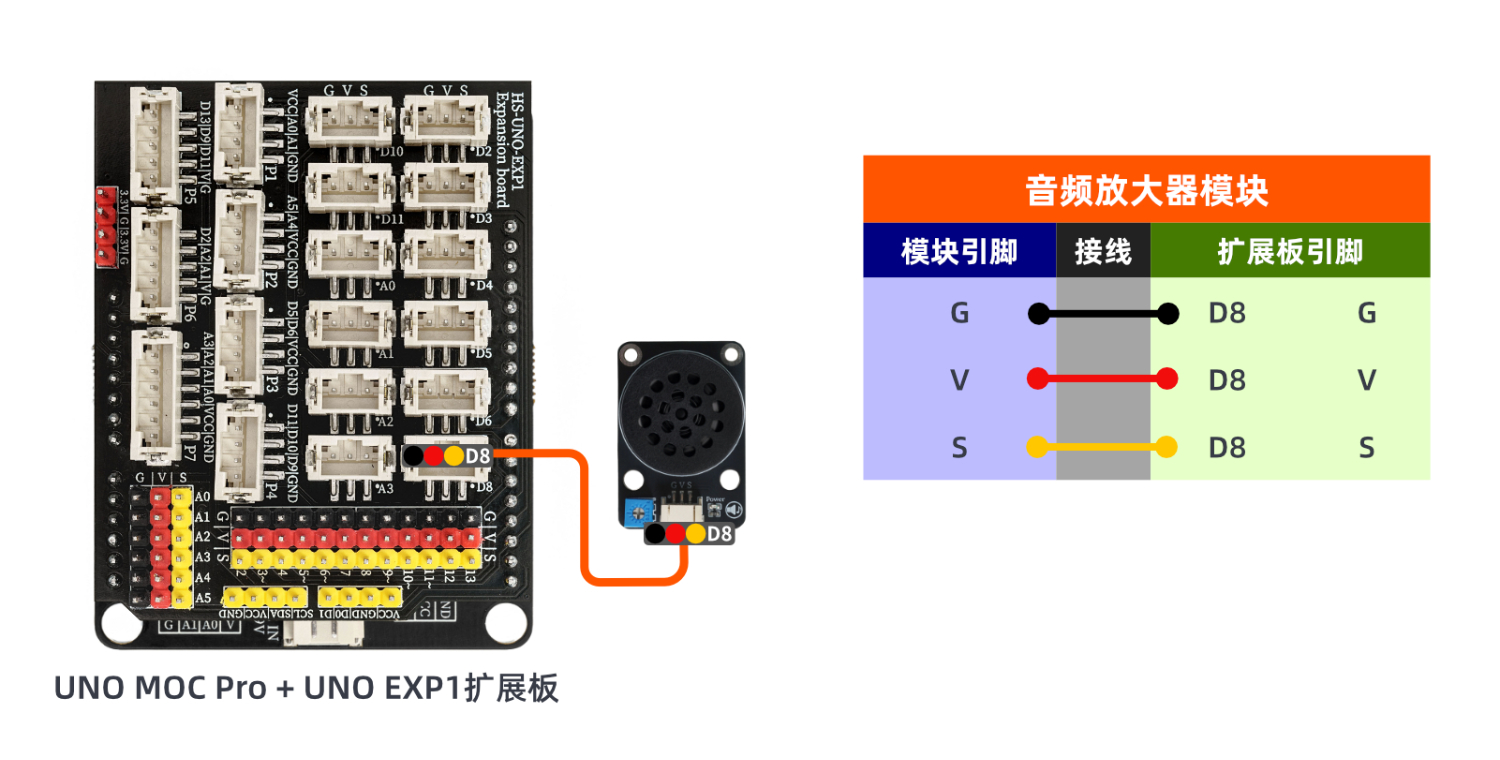

電路接線圖：

ESP32 Python 測試環境搭建

8、視頻教學

Arduino UNO視頻教學:

ESP32 Python視頻教學：

9、測試結論

Arduino UNO測試結論：

器件連接好線之後，將上述程序燒錄到Arduino UNO 開發板之後，會聽到蜂鳴器發出不同頻率的声音。

ESP32 Python測試結論：器件連接好線之後，將上述程序燒錄到ESP32開發板之後，會聽到蜂鳴器發出不同頻率的声音。
