1、소개
2、시뮬레이션 그래프

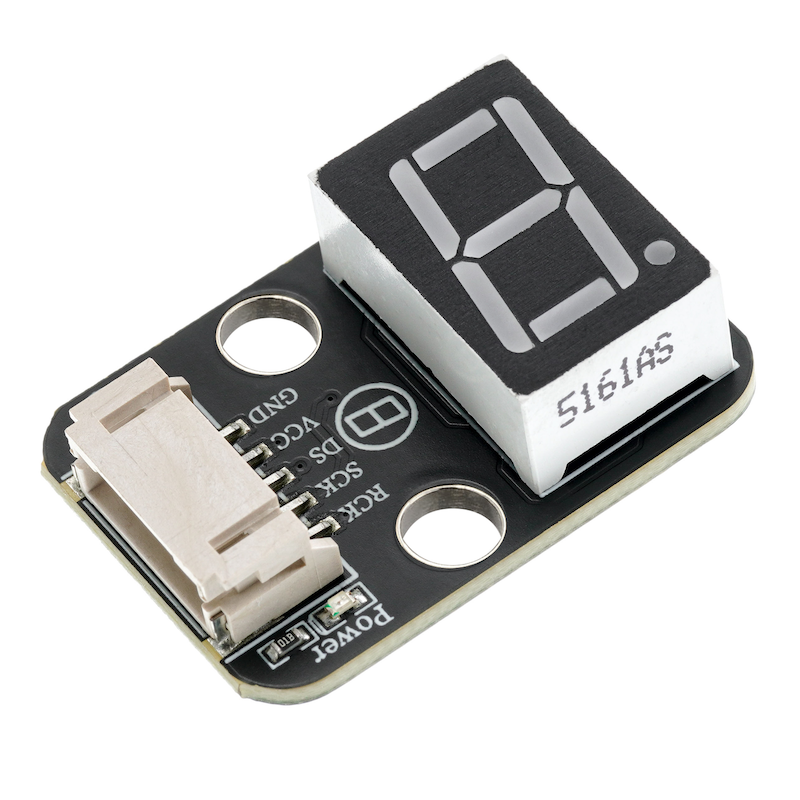

74HC595A 한 번의 디지털 레이드 - HS-F24-L 시각도点击查看
3、모듈 매개변수
핀 이름 | 설명 |
|---|---|
GND | GND(전원 음극) |
VCC | VCC (전원 정극) |
DS | 시리얼 데이터 출력 핀 |
SCK | 시프트 레지스터 클록 핀 |
RCK | 저장 등록기 클로크 입력 핀 |
전원전압: 3.3V / 5V
연결 방식: PH2.0 2\3P
설치 방법: 볼트 고정/레고 구축

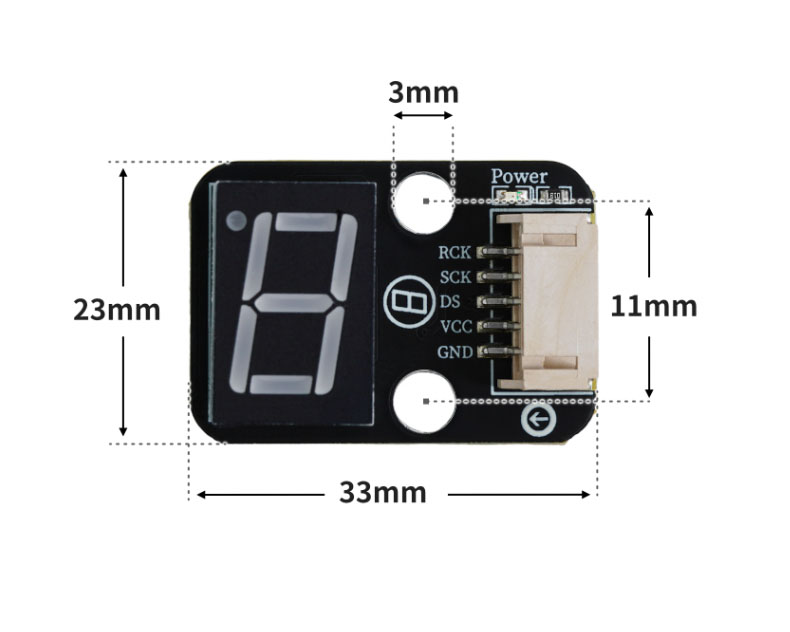

4、회로판 크기

5、아두이노 IDE 예제 프로그램
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요!
Arduino IDE 라이브러리 다운로드 및 导入 가이드:点击查看
예제 프로그램(UNO 개발 보드):
#include "SCoop.h"
char mylist_1[11]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};
char mylist[11]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};
defineTask(scoopTask1)
void scoopTask1::setup()
{
}
void scoopTask1::loop()
{
for (int i = 0; i <= 9; i = i + (1)) {
shiftOut(6, 5, MSBFIRST, mylist_1[i]);
sleep(1000);
}
}
defineTask(scoopTask2)
void scoopTask2::setup()
{
}
void scoopTask2::loop()
{
//
for (int i = 0; i <= 9; i = i + (1)) {
digitalWrite(2,LOW);
shiftOut(A1, A2, MSBFIRST, mylist[i]);
digitalWrite(2,HIGH);
sleep(1000);
}
}
void setup(){
pinMode(6, OUTPUT);
pinMode(5, OUTPUT);
mySCoop.start();
pinMode(2, OUTPUT);
pinMode(A1, OUTPUT);
pinMode(A2, OUTPUT);
}
void loop(){
yield();
// HS-F23-L采用共阴数码管
// HS-F24-L采用共阳数码管
}6、ESP32 Python 예제(Mixly IDE /미스키에 적용됨)
개발 보드를 선택하세요 Python ESP32 【ESP32 Generic(4MB)】를 코드 모드로 전환하여 업로드하십시오
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요!
미시지(Mixly)IDE ESP32 라이브러리 다운로드 및 가져오기 가이드:点击查看
예제 프로그램(ESP32-Python):
import machine
import time
pin18 = machine.Pin(18, machine.Pin.OUT)
pin0 = machine.Pin(0, machine.Pin.OUT)
pin23 = machine.Pin(23, machine.Pin.OUT)
mylist = [0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f]
while True:
for i in range(0, 10, 1):
pin18.value(0)
data = mylist[i]
# 实现移位功能
for j in range(0, 8, 1):
pin23.value(((data>>(7 - j))&1))
pin0.value(1)
time.sleep_us(1)
pin0.value(0)
time.sleep_us(1)
pin18.value(1)

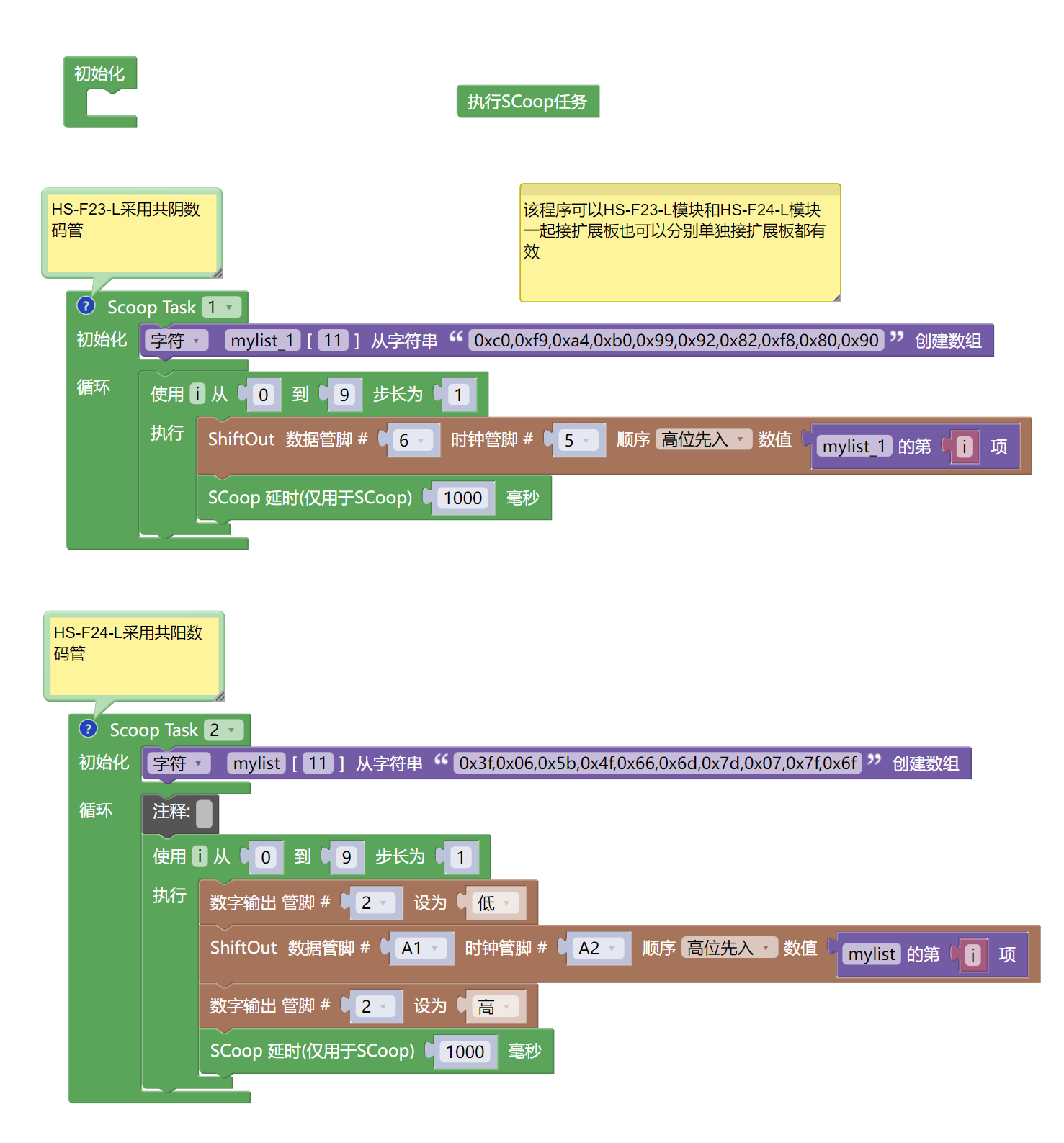

time.sleep(1)7、미스키 Mixly 예제 프로그램(그래픽 언어)
예제 프로그램(UNO 개발 보드):다운로드 클릭
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요!
미스키(Mixly)IDE Arduino 라이브러리 다운로드 및 가져오기 가이드:点击查看

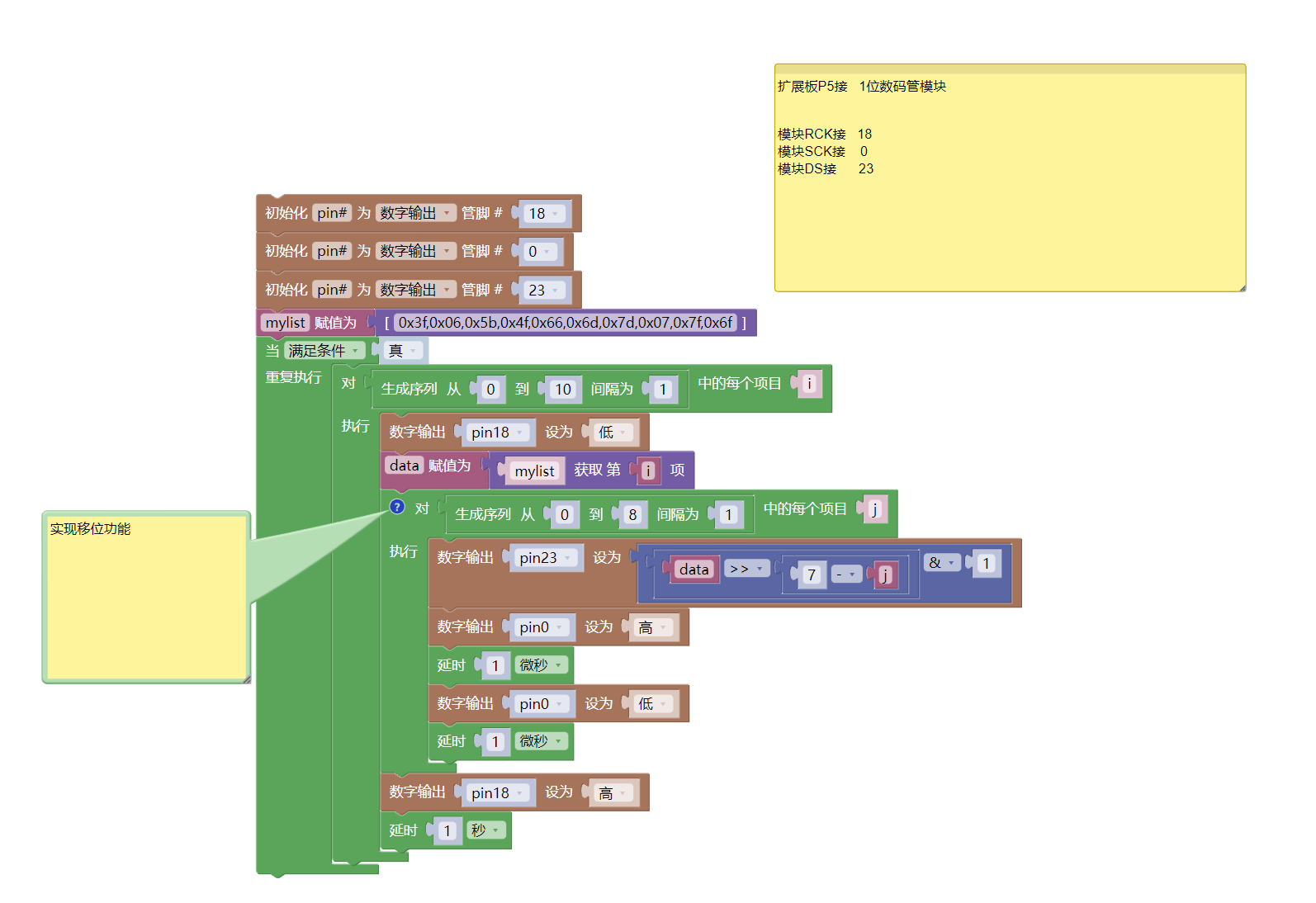

예제 프로그램(ESP32 개발 보드):다운로드 클릭
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요!
미시지(Mixly)IDE ESP32 라이브러리 다운로드 및 가져오기 가이드:点击查看

8、테스트 환경 구축
Arduino UNO 테스트 환경 구축
부품 준비:“
HELLO STEM UNO R3 PRO 개발보드 *1
R3P 확장 보드 *1
USB type-c 데이터 케이블 *1
1개의 디지털 디스플레이 (HS-F24-L) *1
PH2.0 5P이중 머리 케이블 라인 *1 또는 PH2.0 5P 케이블을 두불로 변환하는 라인 *1

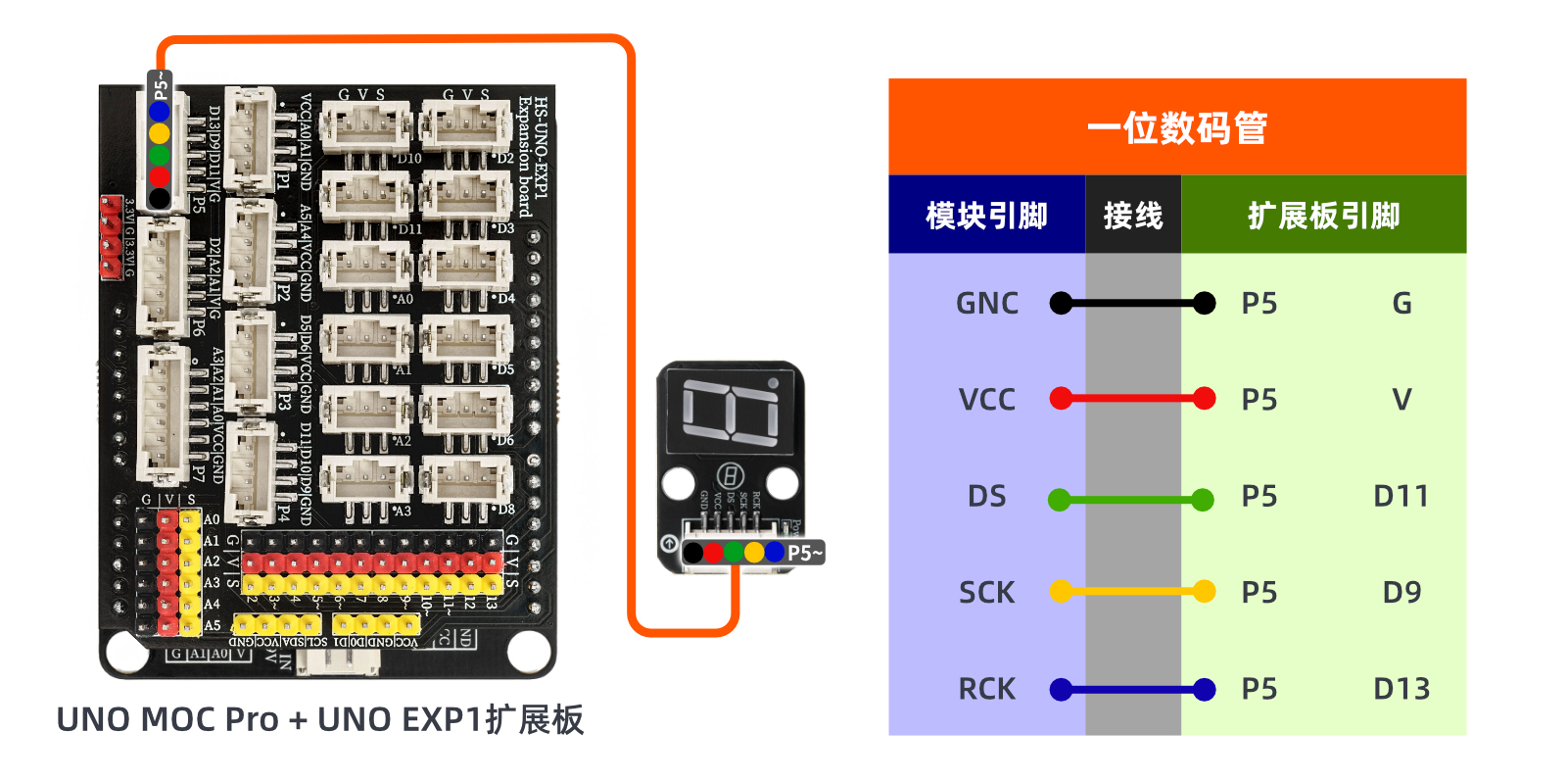

전기 연결도):

ESP32 테스트 환경 설정
부품 준비:“업데이트 대기 중...
전기 연결도): 업데이트 대기 중...
9、비디오 강의
비디오 강의:点击查看

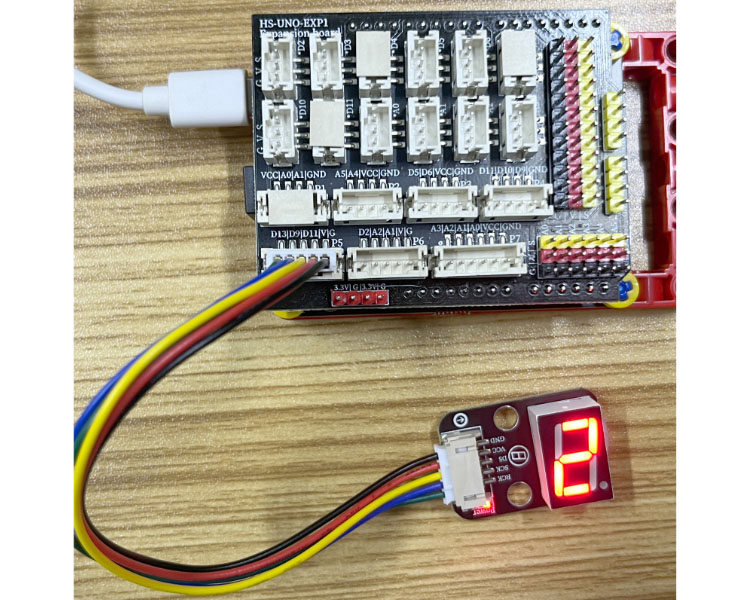

10、테스트 결과
Arduino UNO 테스트 결과:
선을 연결한 후, 위의 프로그램을 UNO-R3 PRO 개발板上에 프로그램을 기록한 후, 전원을 켜십시오. 그 후, LED 디스플레이가 시작하는 것을 관찰할 수 있습니다。
