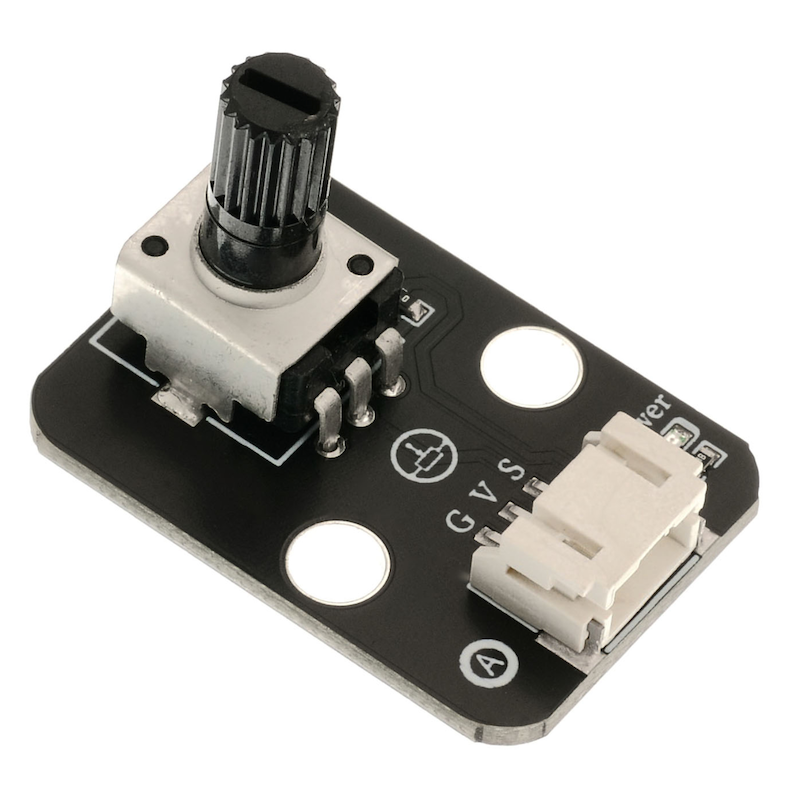

1、介绍
旋转电位器实际上就是可变电阻器，由于它在电路中的作用是获得与输入电压(外加电压)成一定关系得输出电压，因此称之为电位计。如下原理图所示，电位器（或微调电阻等等）常规引脚（仅举例说有 3 个引脚的电位器），两头的电阻值是固定的，中间引脚对任何一端引脚的电阻值是可变的。通常被制造成不管使用多久均能维持原有的特性，若当位置传感器使用，电位计可以是直线或旋转式位置传感器。电位计输出一个电压值，其正比于沿着可变电阻器之滑动器的位置。因为温度变化、磨耗及滑动器与可变电阻器之间的污垢均会造成电阻变化，影响电位计的精度。该模块最大阻值为1K.

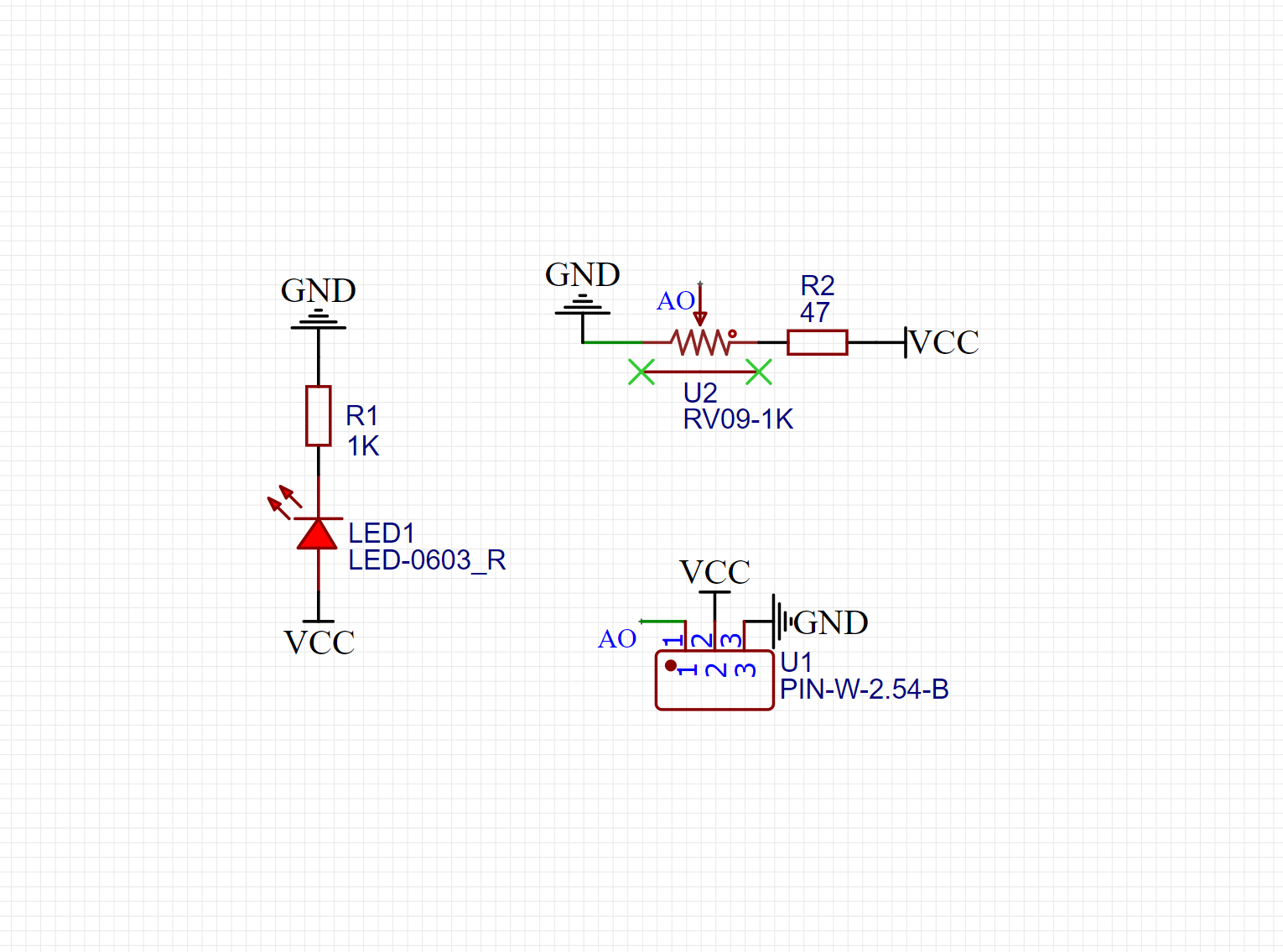

2、原理图
3、模块参数
引脚名称 | 描述 |
|---|---|
G | GND（电源输入负极） |
V | VCC（电源输入正极） |
S | 模拟信号引脚 |
供电电压：3.3V / 5V
连接方式：PH2.0端子线
安装方式：双螺丝固定

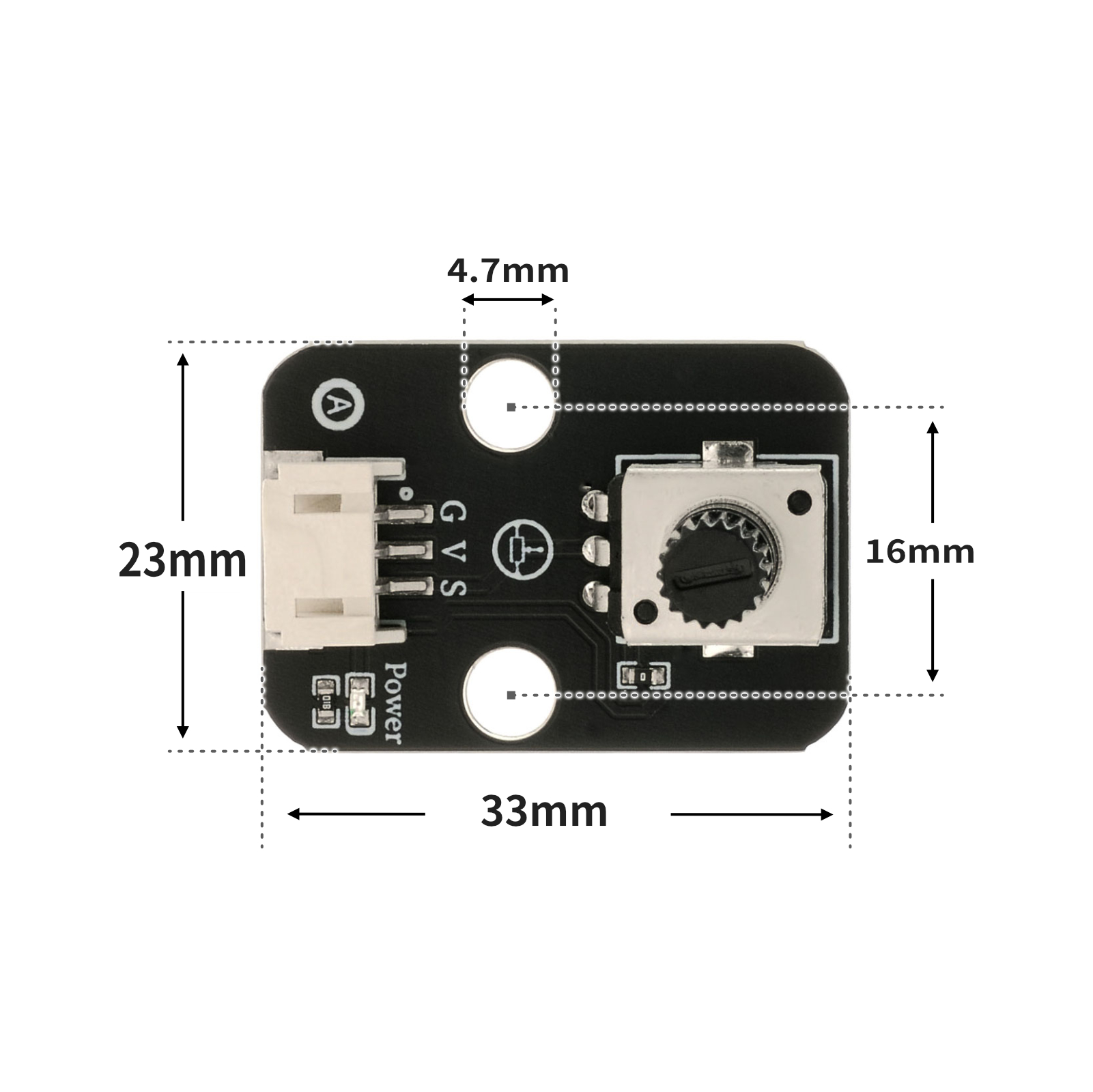

4、电路板尺寸
5、Arduino IDE示例程序
Arduino UNO 示例（适用于Mixly IDE、Arduino IDE）：
volatile float Voltage;volatile float data;
volatile int light;
void setup(){
Serial.begin(9600);
Voltage = 0;
data = 0;
light = 0;
pinMode(6, OUTPUT);
}
void loop(){
//电位器接A0；led灯接D6
data = analogRead(A0);
Voltage = (data / 1023) * 5;
light = (map(constrain(analogRead(A0), 0, 1023), 0, 1023, 0, 255));
Serial.print("Voltage is:");
Serial.print(Voltage);
Serial.print("V");
Serial.print(" light is:");
Serial.println(light);
analogWrite(6, light);
delay(100);
}
ESP32 Python 示例（适用于Mixly IDE /米思齐）
（开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传 )：
import machine
from mixpy import math_map
value = 0
light = 0
adc32 = machine.ADC(machine.Pin(32))
pwm2 = machine.PWM(machine.Pin(2))
while True:
value = adc32.read_u16()
light = (math_map(value, 0, 65535, 65535, 0))
pwm2.duty_u16(int(light))
6、米思齐 Mixly 示例程序（图形化语言）

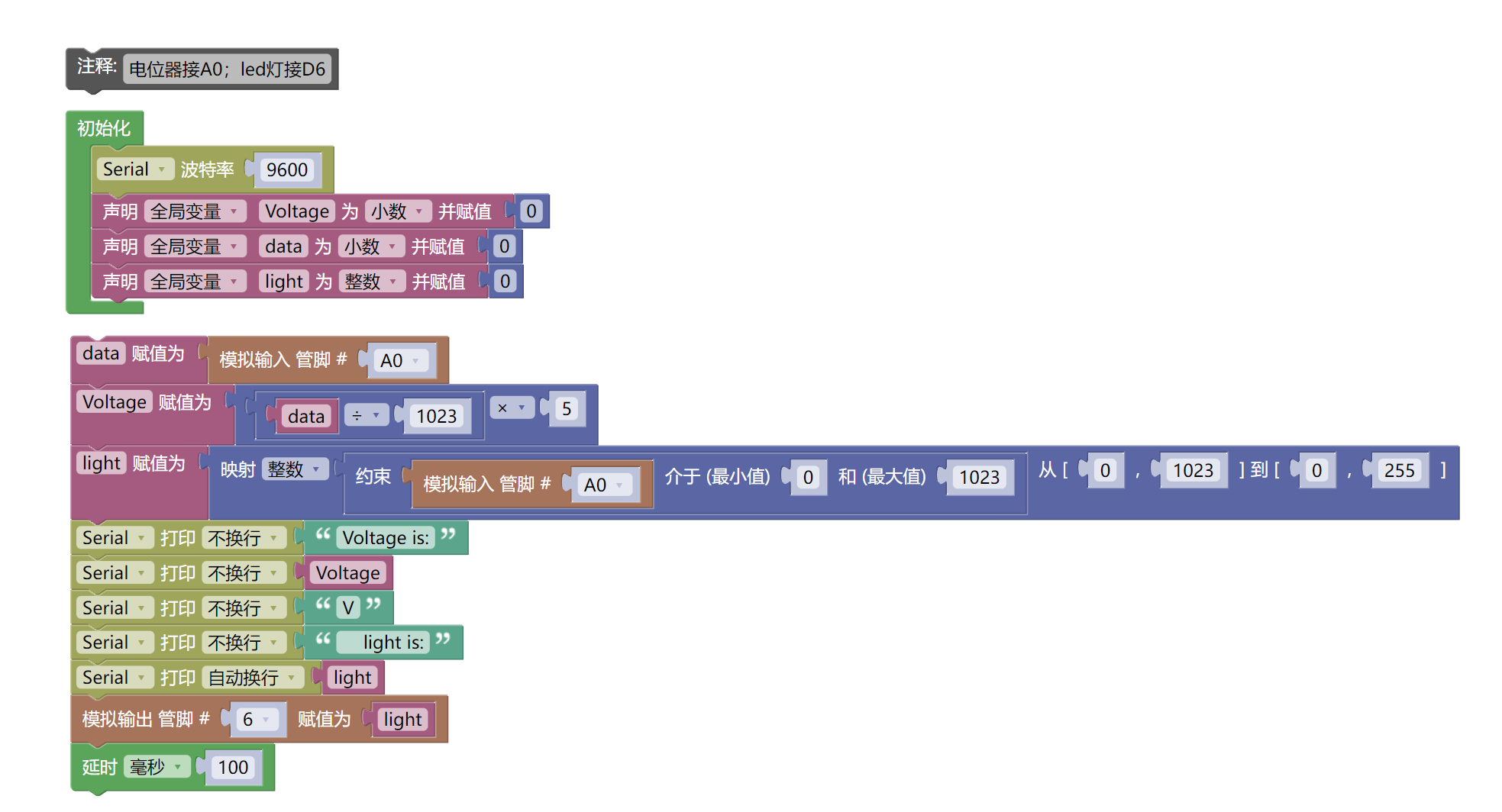

Arduino UNO 图形化示例程序：点击下载

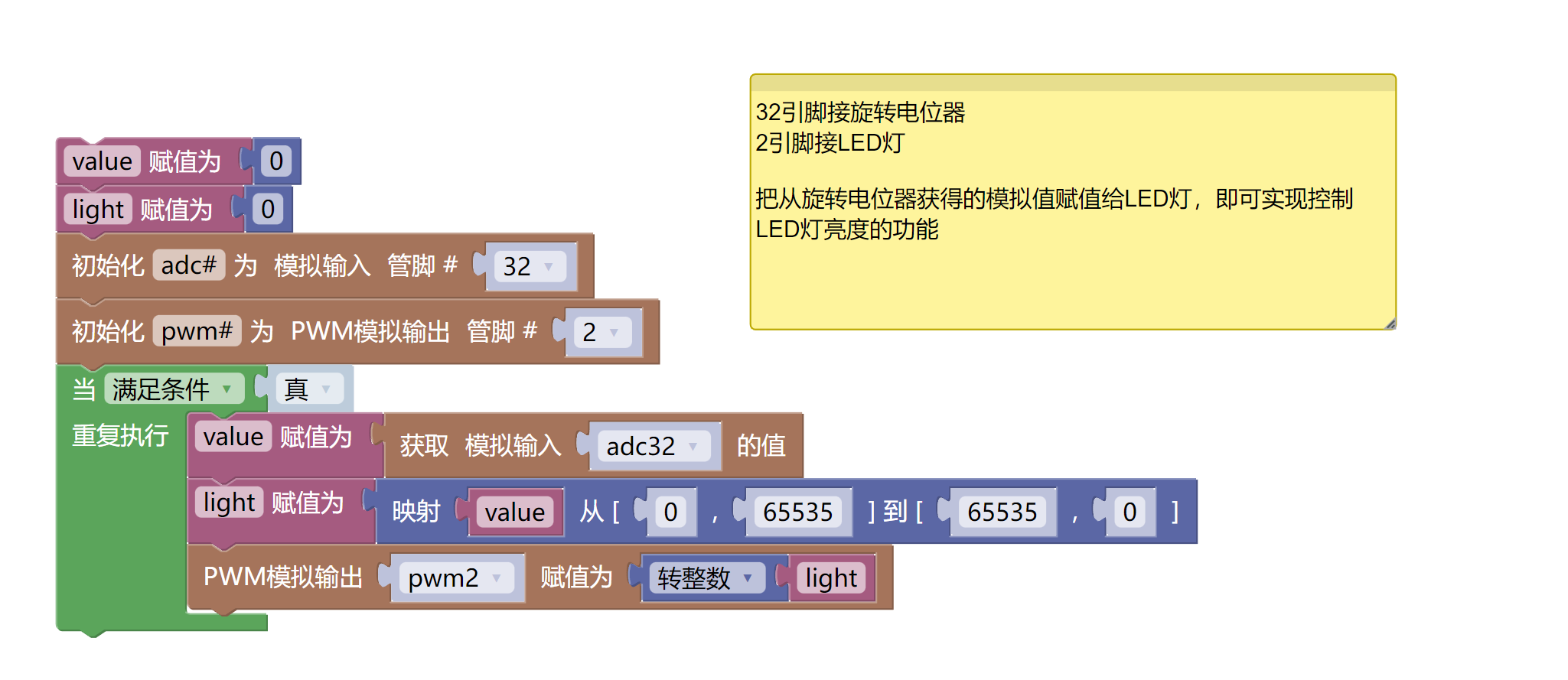

ESP32 Python图形化示例程序：点击下载
7、测试环境搭建
Arduino UNO 测试环境搭建
准备配件：
UNO-R3 开发板 *1
UNO-R3 P 扩展板 *1
USB type-c 数据线 *1
LED灯模块（HS-F08L）*1
旋转电位器模块（HS-S28L）*1
PH2.0 3P双头端子线 *2

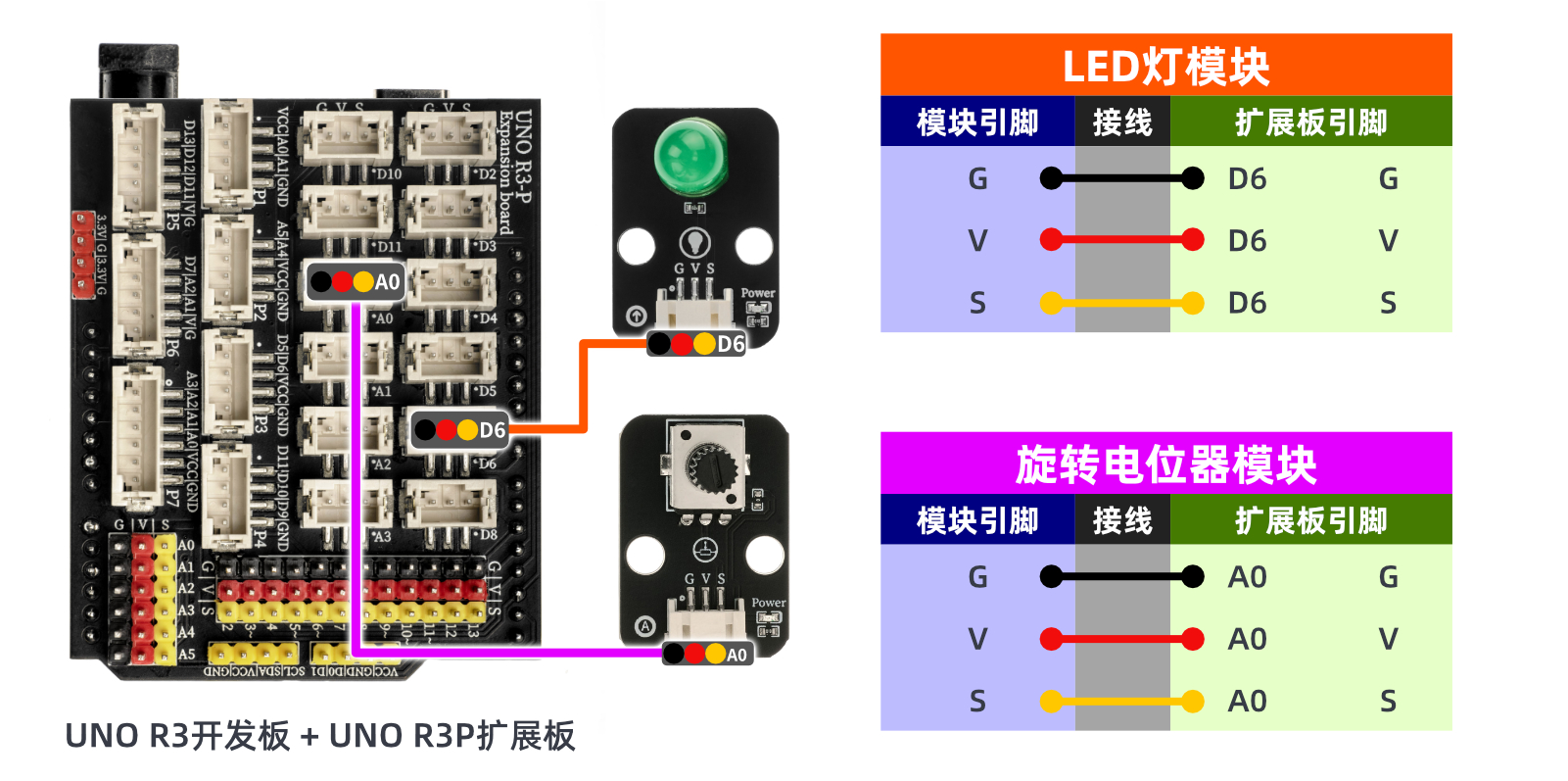

电路接线图：
ESP32 Python 测试环境搭建
8、视频教程
Arduino UNO视频教程：点击查看
ESP32 Python视频教程：

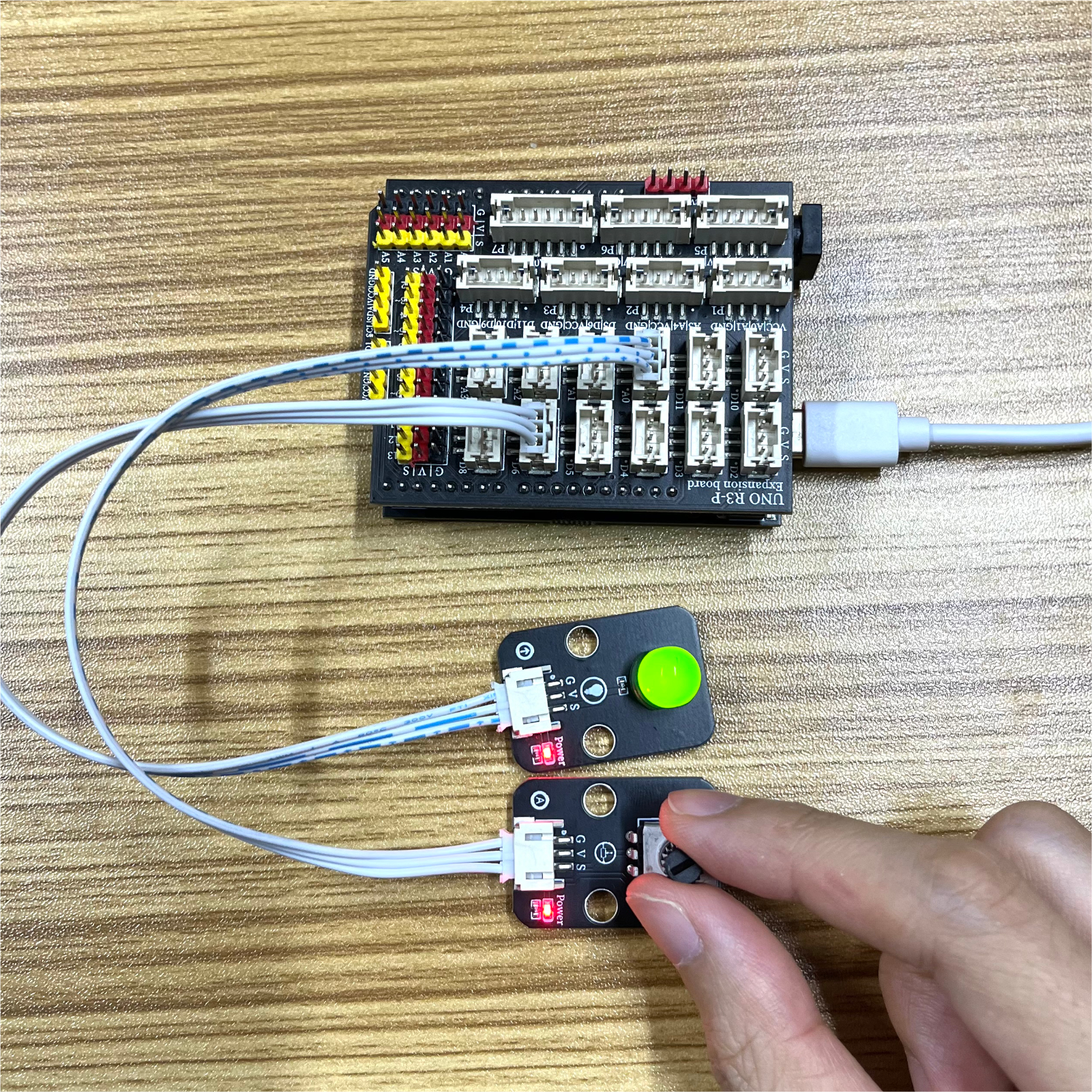

9、测试结论
Arduino UNO测试结论：
通过调节旋转电位器旋钮，可以控制led灯的亮度。旋转电位器相当于一个可调电阻器，所以我们可 以获取电位计的模拟值（通过串口输出可以查看模拟值），除以 1023，乘以我们对应的电压(5V)，即成我们想要的电压值。
ESP32 Python测试结论：
通过调节旋转电位器旋钮，可以控制led灯的亮度。旋转电位器相当于一个可调电阻器，可以调节LED灯亮度。
