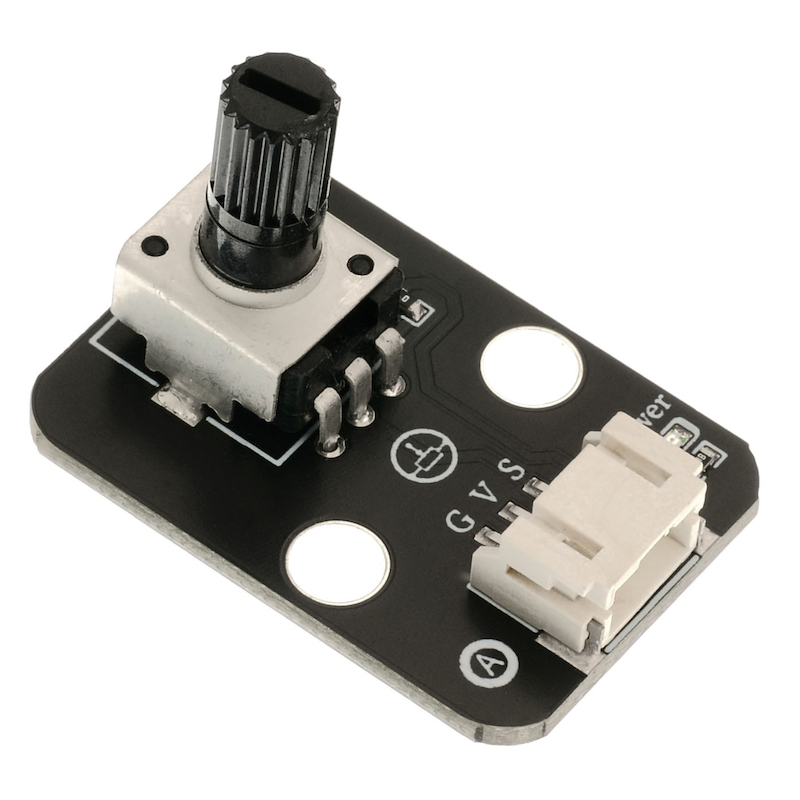

HS-S28-L 회전 전압 표시기

1、소개

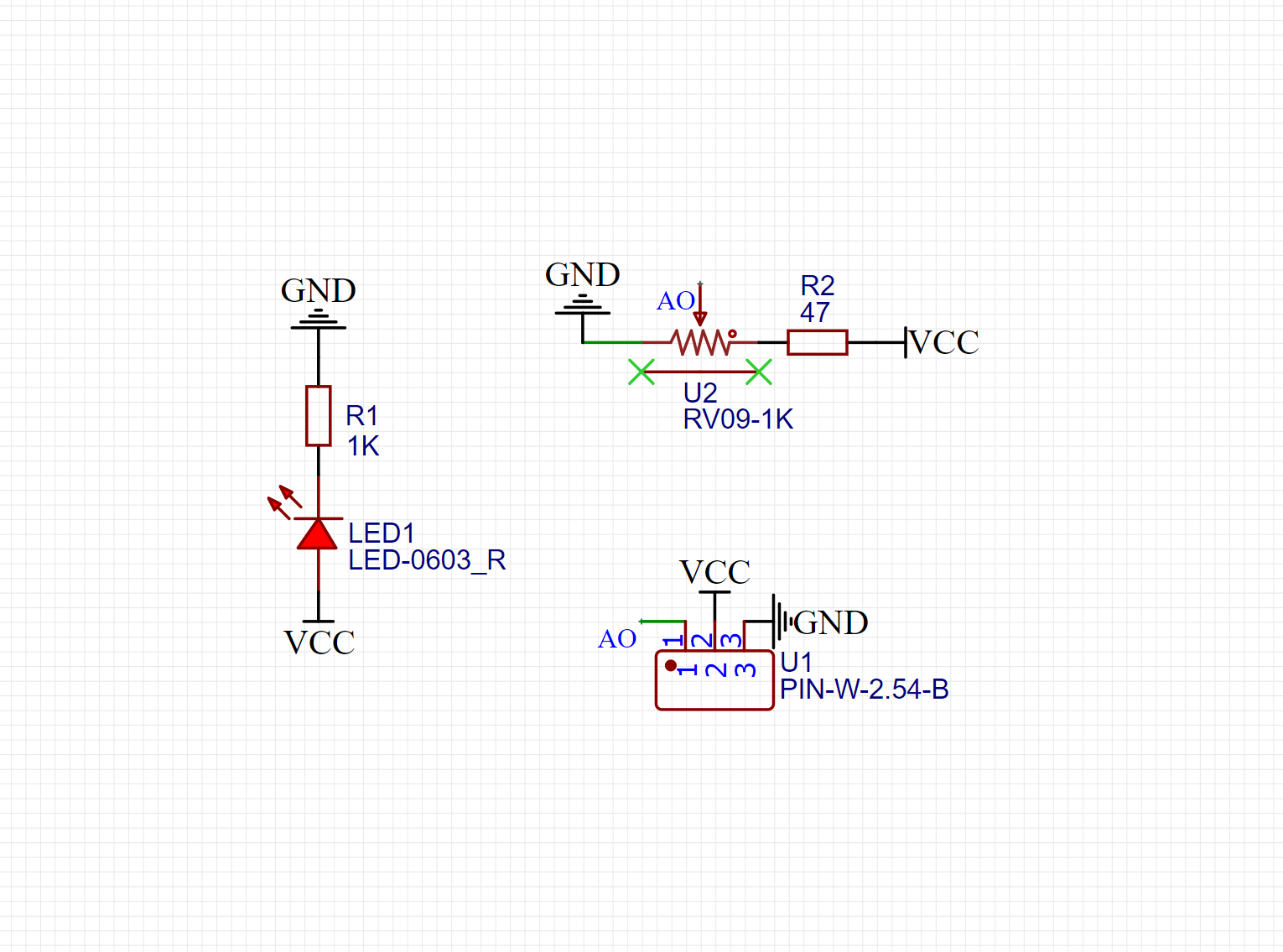

2、시뮬레이션 그래프

3、모듈 매개변수

• 전원전압: 3.3V / 5V

• 연결방식: PH2.0 케이블접속

• 설치방식: 더블스크루 고정

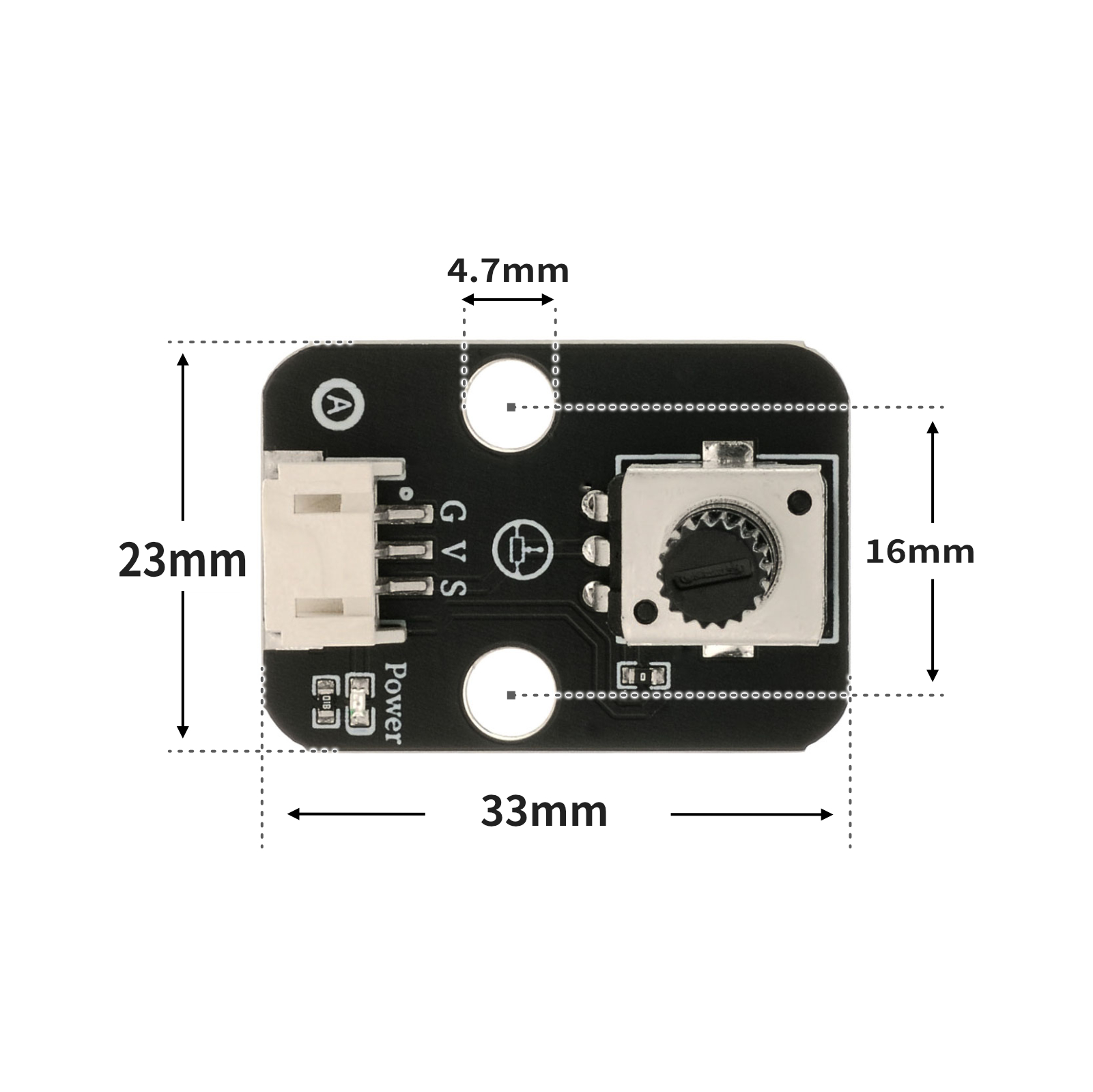

4、회로판 크기

5、아두이노 IDE 예제 프로그램

Arduino UNO 예제（Mixly IDE 및 Arduino IDE에 적용됨）：

volatile float Voltage;
volatile float data;
volatile int light;

void setup(){
Serial.begin(9600);
Voltage = 0;
data = 0;
light = 0;
pinMode(6, OUTPUT);
}

void loop(){
//电位器接A0；led灯接D6

data = analogRead(A0);
Voltage = (data / 1023) * 5;
light = (map(constrain(analogRead(A0), 0, 1023), 0, 1023, 0, 255));
Serial.print("Voltage is:");
Serial.print(Voltage);
Serial.print("V");
Serial.print(" light is:");
Serial.println(light);
analogWrite(6, light);
delay(100);

}

ESP32 Python 예제（Mixly IDE / 미스키에 적용됨）
（개발 보드를 선택한 Python ESP32 【ESP32 Generic(4MB)】를 코드 모드로 전환하여 업로드 ）:

import machine
from mixpy import math_map


value = 0
light = 0
adc32 = machine.ADC(machine.Pin(32))
pwm2 = machine.PWM(machine.Pin(2))
while True:
value = adc32.read_u16()
light = (math_map(value, 0, 65535, 65535, 0))
pwm2.duty_u16(int(light))

6、미시치 Mixly 예제 프로그램(그래픽 언어)

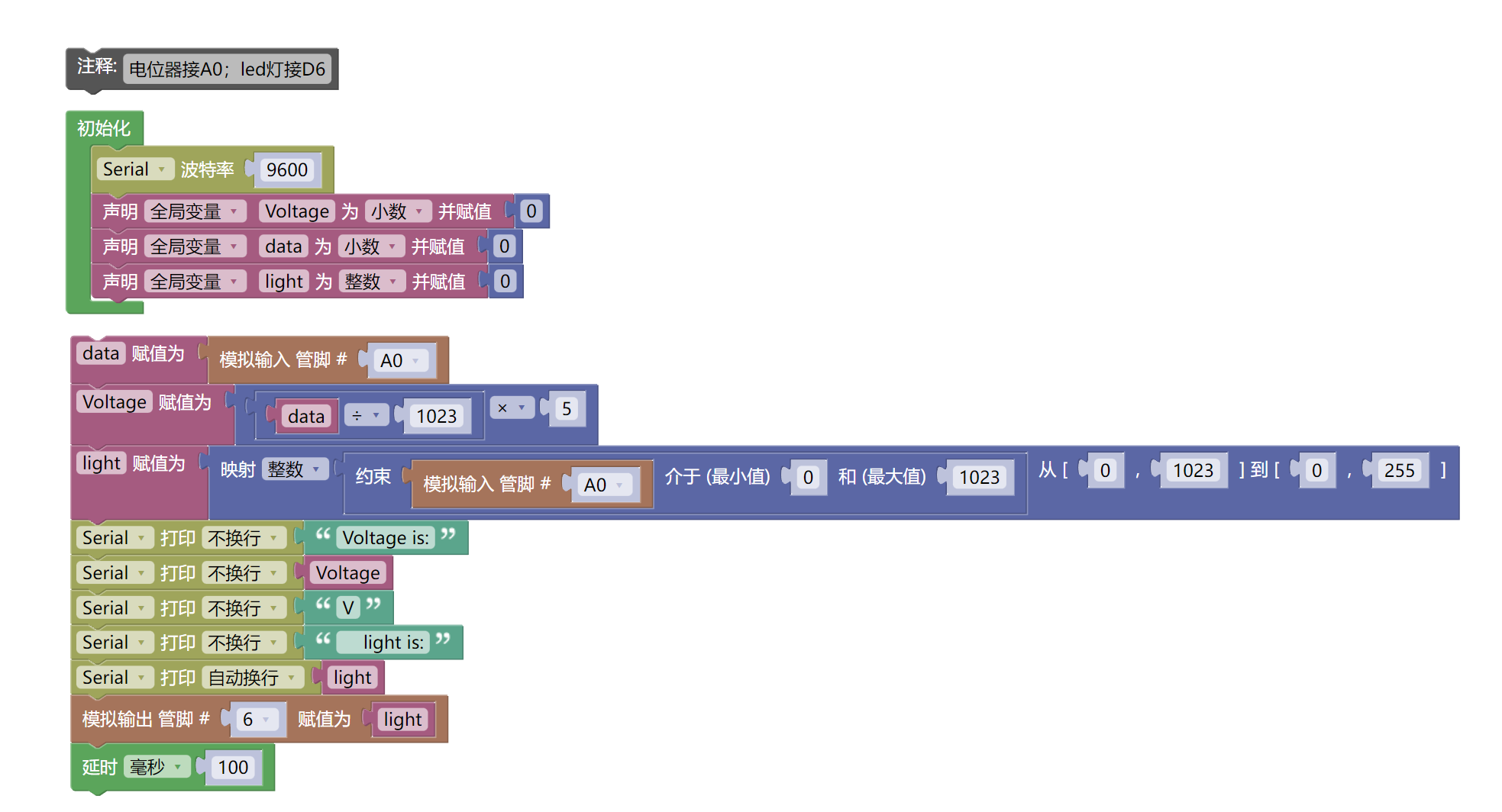

Arduino UNO 그래픽 예제 프로그램:다운로드 클릭

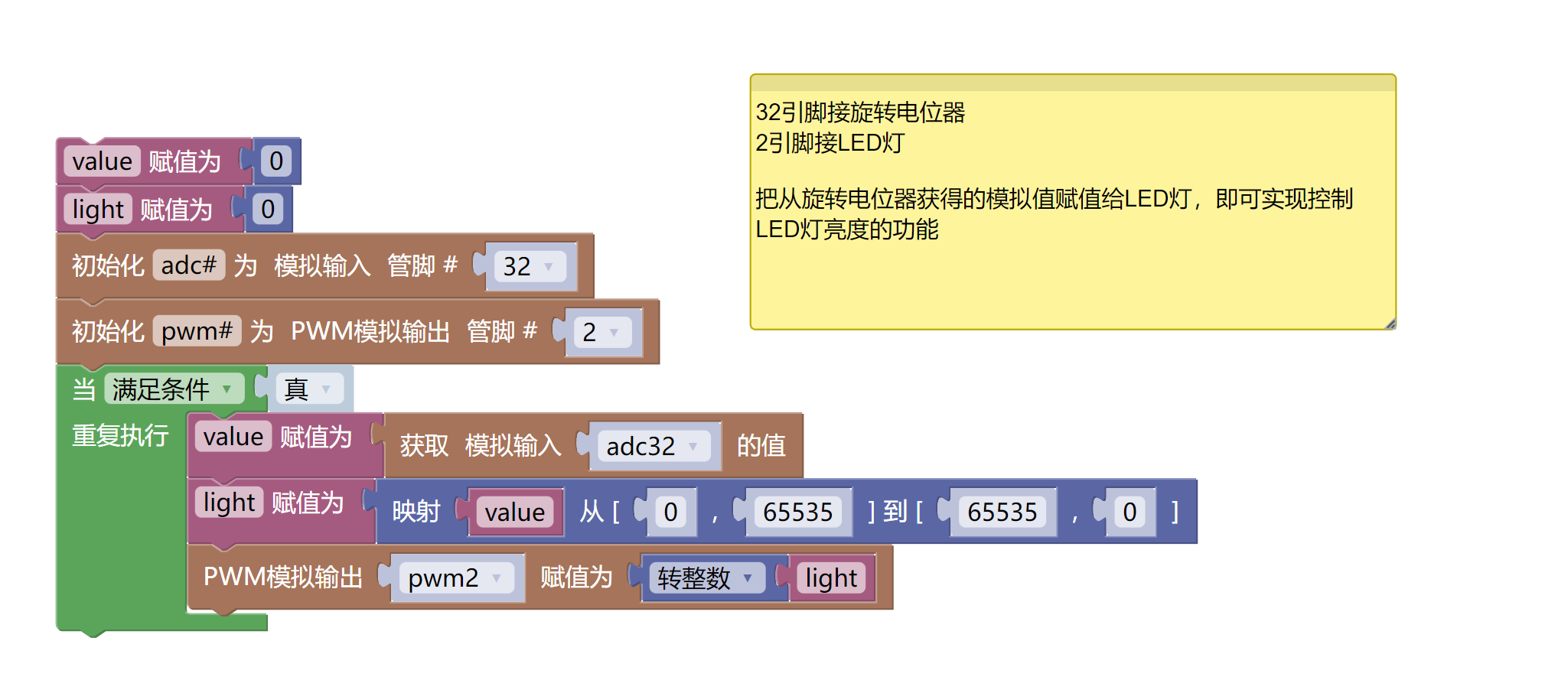

ESP32 Python 그래픽 예제 프로그램:다운로드 클릭

7、테스트 환경 구축

Arduino UNO 테스트 환경 구축

부품 준비：“

• UNO-R3 개발 보드 *1

• UNO-R3 P 확장판 *1

• USB type-c 데이터 케이블 *1

• LED 랜턴 모듈(HS-F08L)*1

• 회전电位자 모듈（HS-S28L）*1

• PH2.0 3P双头端子线 *2

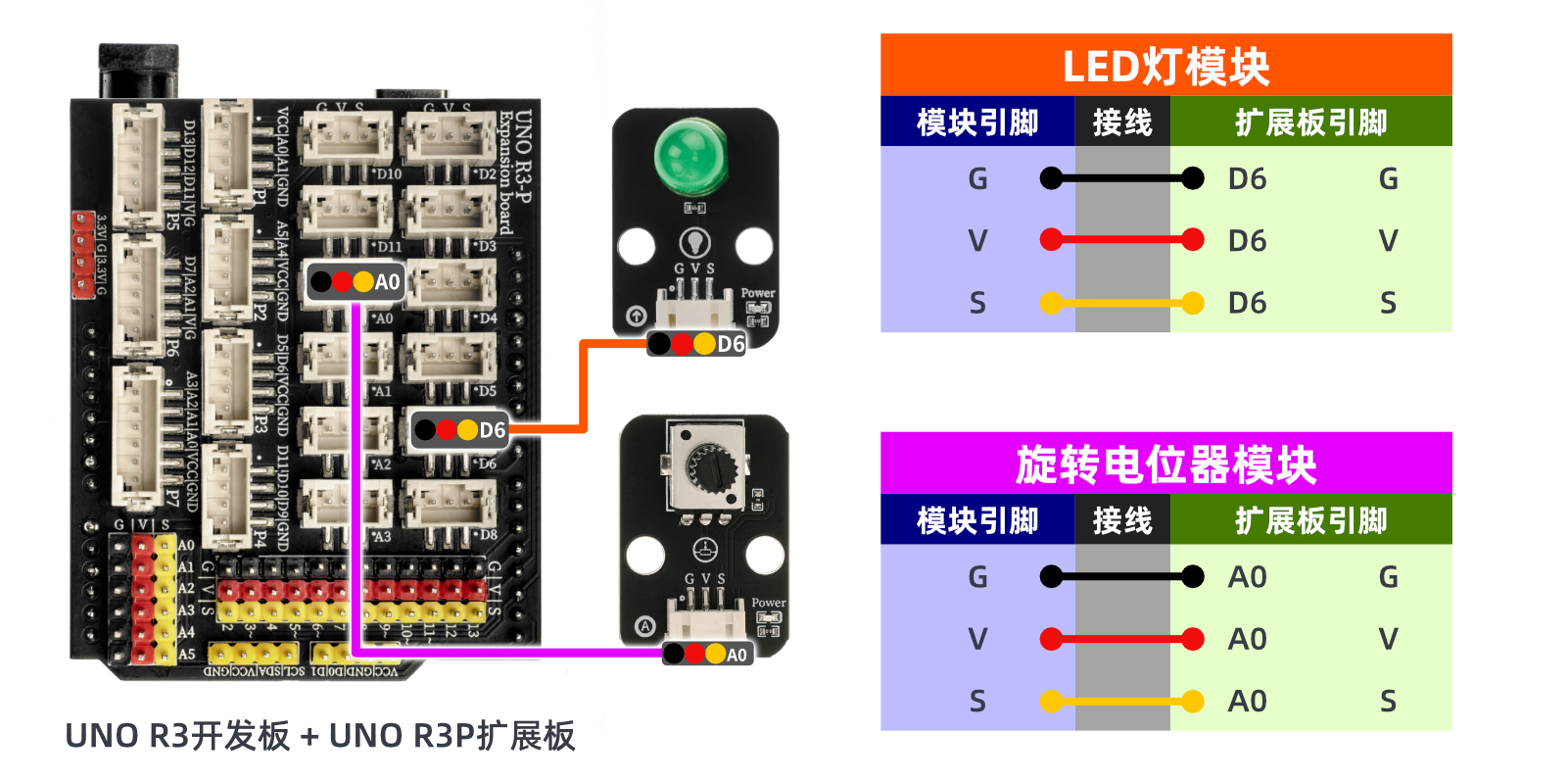

전기 연결도):

ESP32 Python 테스트 환경 구축

8、비디오教程

Arduino UNO 비디오 강의:点击查看

ESP32 Python 비디오 강의：

9、테스트결론

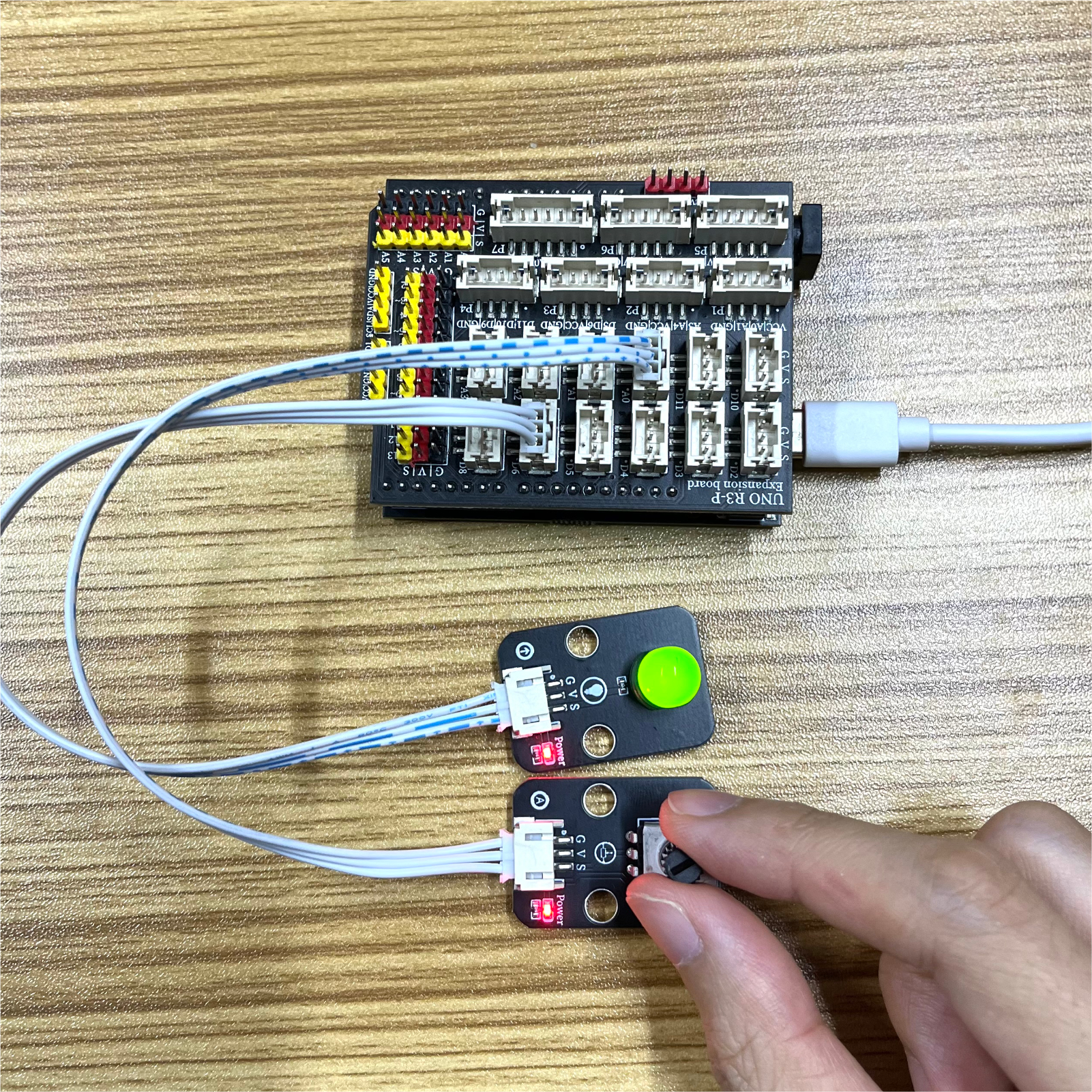

Arduino UNO 테스트 결과：

회전 전압 핀셋 루프를 조절하여 LED 조명의 밝기를 조절할 수 있습니다.회전 토플레트가 조절 가능한 저항기와 같아서, 따라서 전압계의 아날로그 값을 얻을 수 있습니다(시리얼 포트를 통해 아날로그 값을 확인할 수 있습니다), 1023으로 나누고, 우리가 해당 전압(5V)을 곱하면 원하는 전압 값이 됩니다。

ESP32 Python 테스트 결과:

로터리电位기 스위치를 조정하여 LED 랜턴의 밝기를 조절할 수 있습니다. 로터리电位기는 조절 가능한 저항기와 같으며, LED 랜턴의 밝기를 조절할 수 있습니다.
