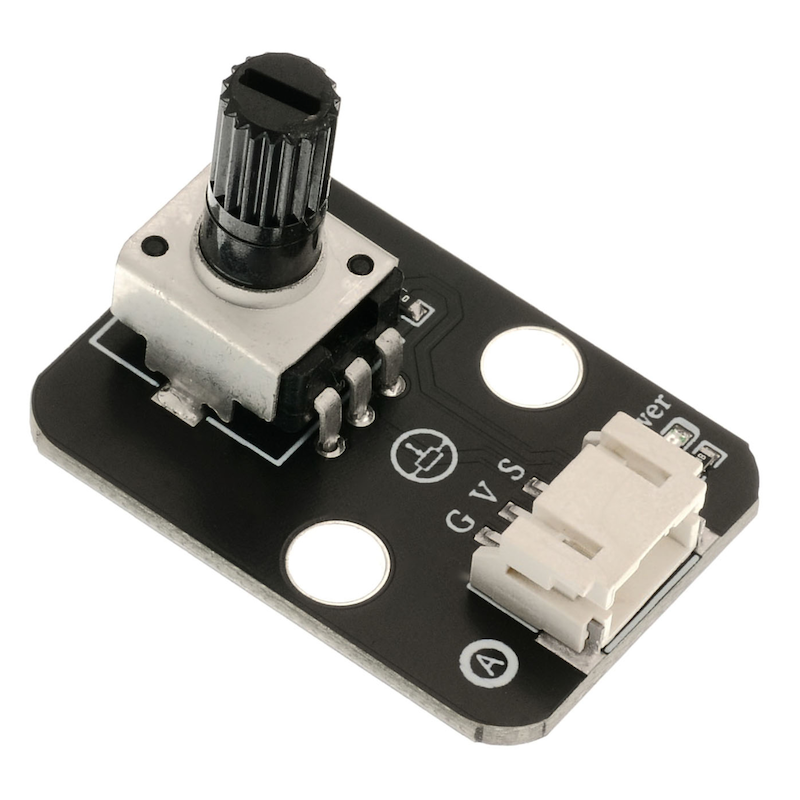

1、介紹

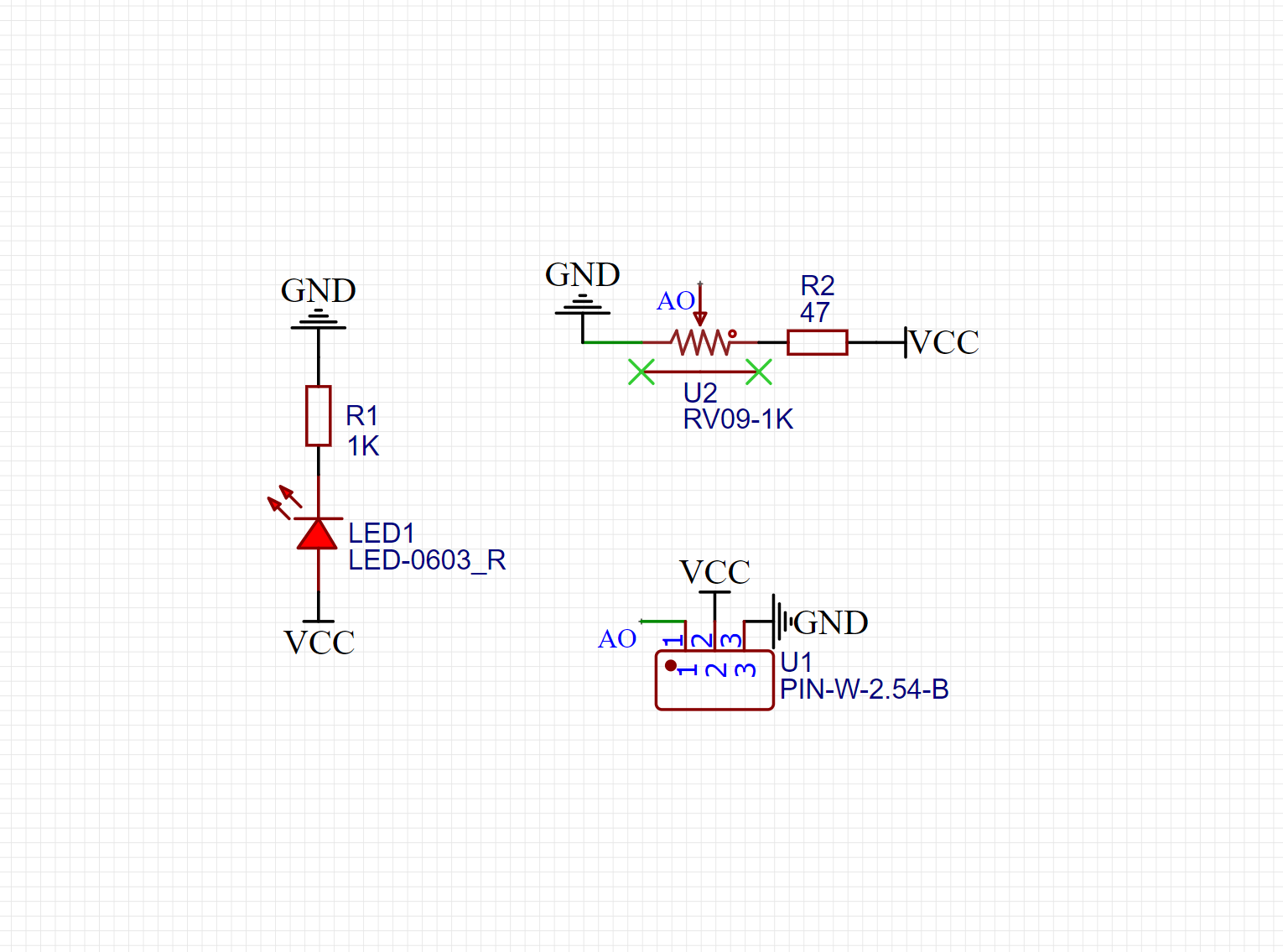

2、原理圖
3、模組參數
引腳名稱 | 描述 |
|---|---|
G | GND（電源輸入負極） |
V | VCC（電源輸入正極） |
S | 模擬信號引腳 |
供電電壓：3.3V / 5V
連接方式：PH2.0端子線
安裝方式：雙螺絲固定

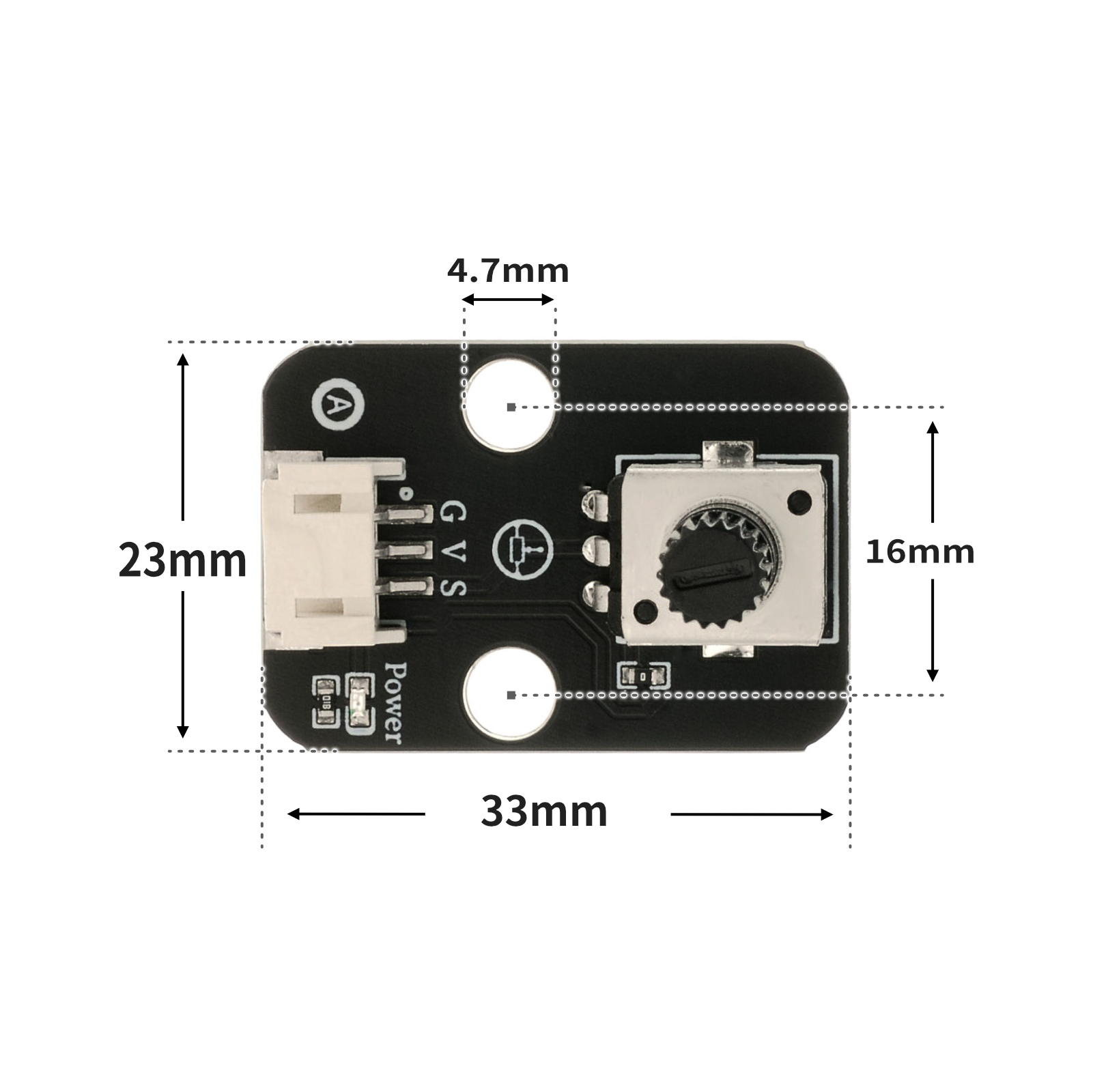

4、電路板尺寸
5、Arduino IDE示範程序
Arduino UNO 示例（適用於Mixly IDE、Arduino IDE）：
volatile float Voltage;volatile float data;
volatile int light;
void setup(){
Serial.begin(9600);
Voltage = 0;
data = 0;
light = 0;
pinMode(6, OUTPUT);
}
void loop(){
//电位器接A0；led灯接D6
data = analogRead(A0);
Voltage = (data / 1023) * 5;
light = (map(constrain(analogRead(A0), 0, 1023), 0, 1023, 0, 255));
Serial.print("Voltage is:");
Serial.print(Voltage);
Serial.print("V");
Serial.print(" light is:");
Serial.println(light);
analogWrite(6, light);
delay(100);
}
ESP32 Python 示例（適用於Mixly IDE /米思齊）
（開發板選擇 Python ESP32 【ESP32 Generic(4MB)】切換為代碼模式上傳 )：
import machine
from mixpy import math_map
value = 0
light = 0
adc32 = machine.ADC(machine.Pin(32))
pwm2 = machine.PWM(machine.Pin(2))
while True:
value = adc32.read_u16()
light = (math_map(value, 0, 65535, 65535, 0))
pwm2.duty_u16(int(light))
6、米思齊Mixly示例程式（圖形化語言）

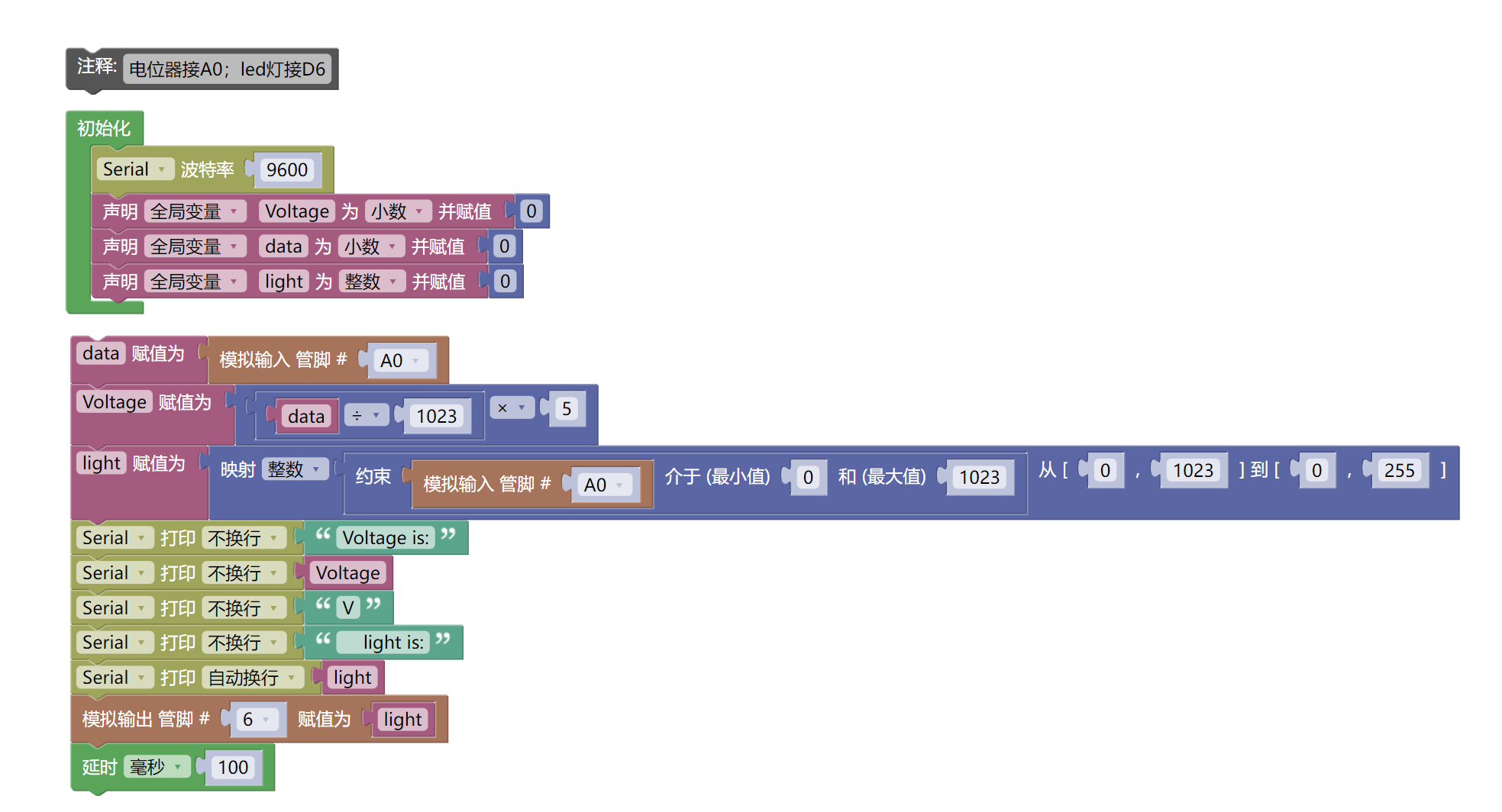

ArduinoUNO圖形化示例程式：點擊下載

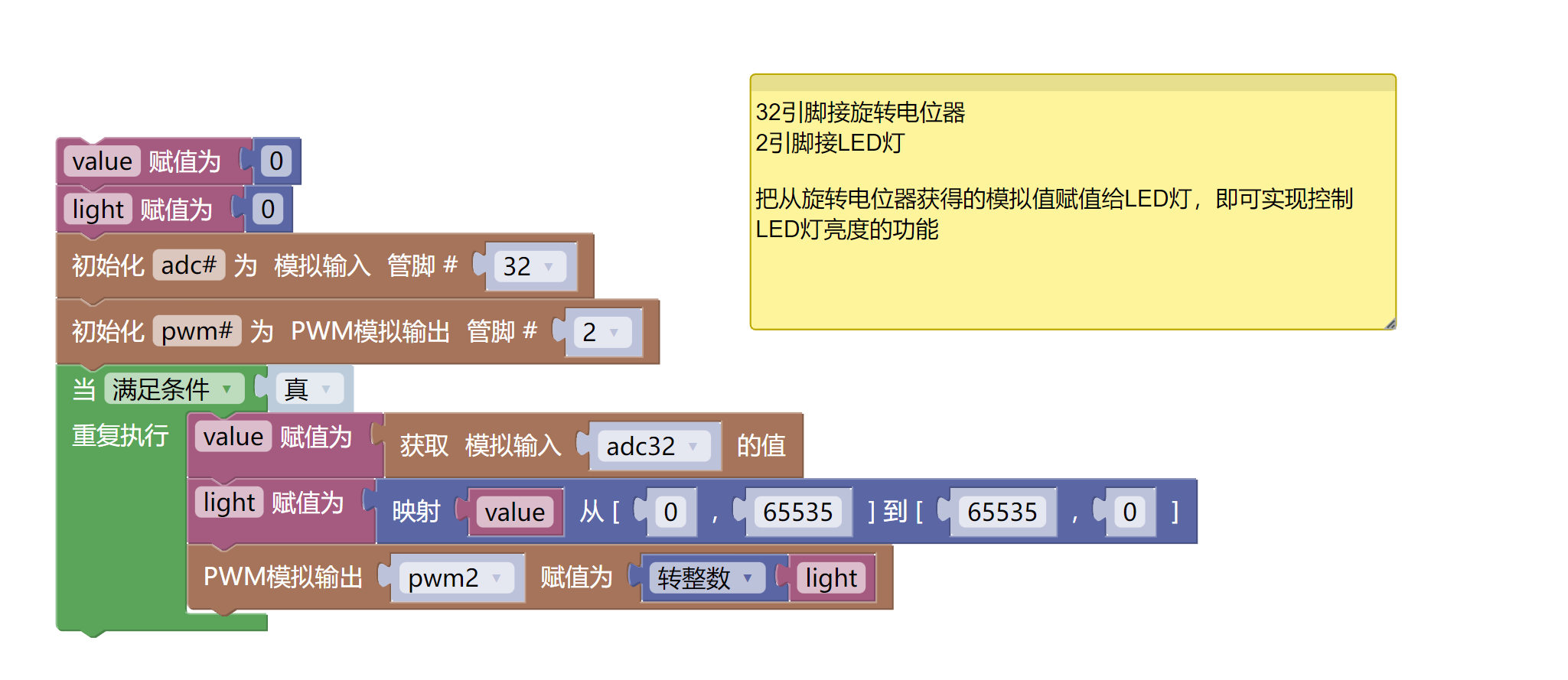

ESP32 Python圖形化示例程式：點擊下載
7、測試環境搭建
Arduino UNO 測試環境搭建
準備配件：
UNO-R3 開發板 *1
UNO-R3 P 扩展板 *1
USB type-c 資料線 *1
LED燈模塊（HS-F08L）*1
旋轉電位器模組（HS-S28L）*1
PH2.0 3P雙頭端子線 *2

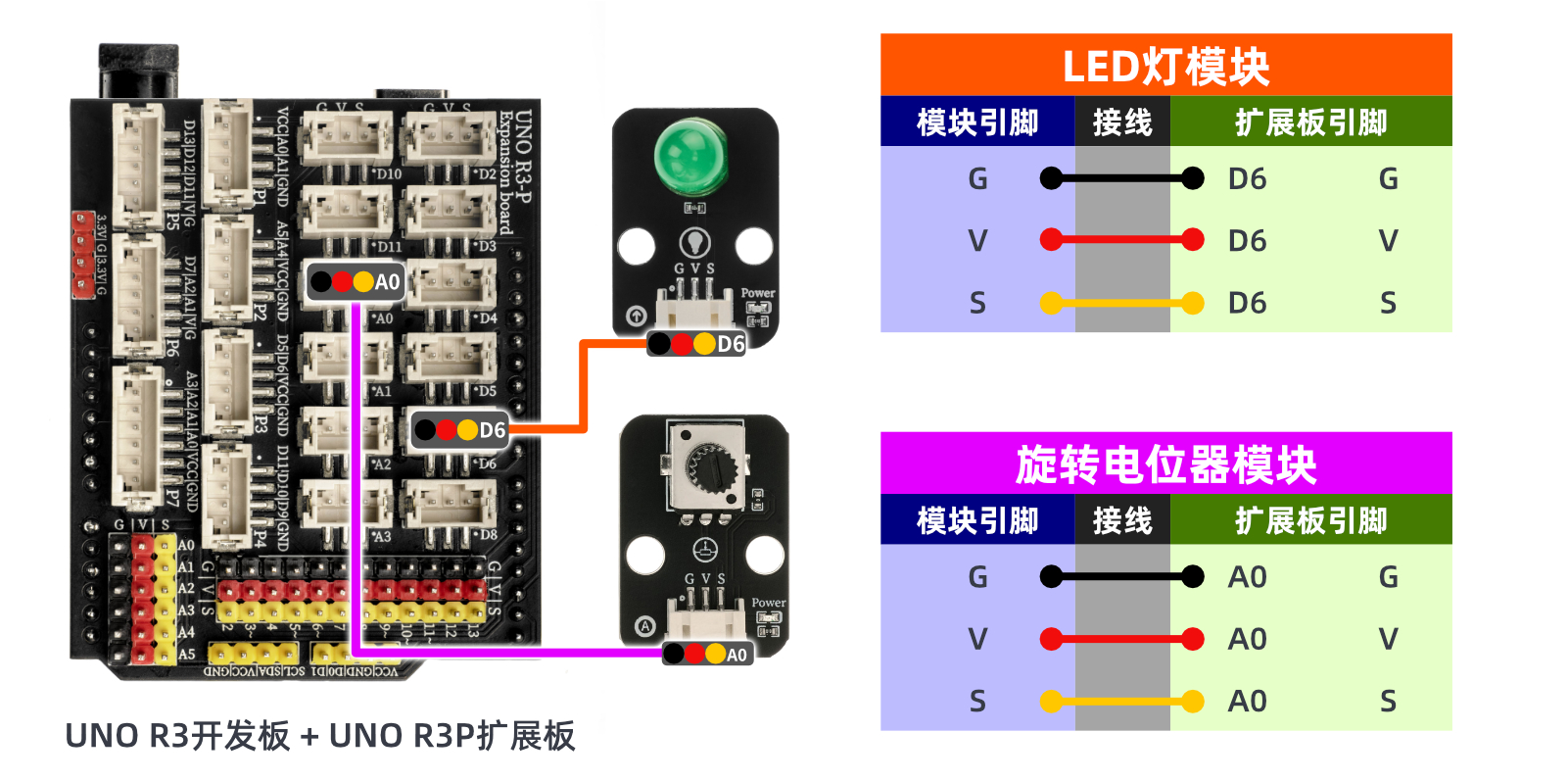

電路接線圖：
ESP32 Python 測試環境搭建
8、視頻教學
Arduino UNO視頻教學:點擊查看
ESP32 Python視頻教學：
9、測試結論
Arduino UNO測試結論：
ESP32 Python測試結論：

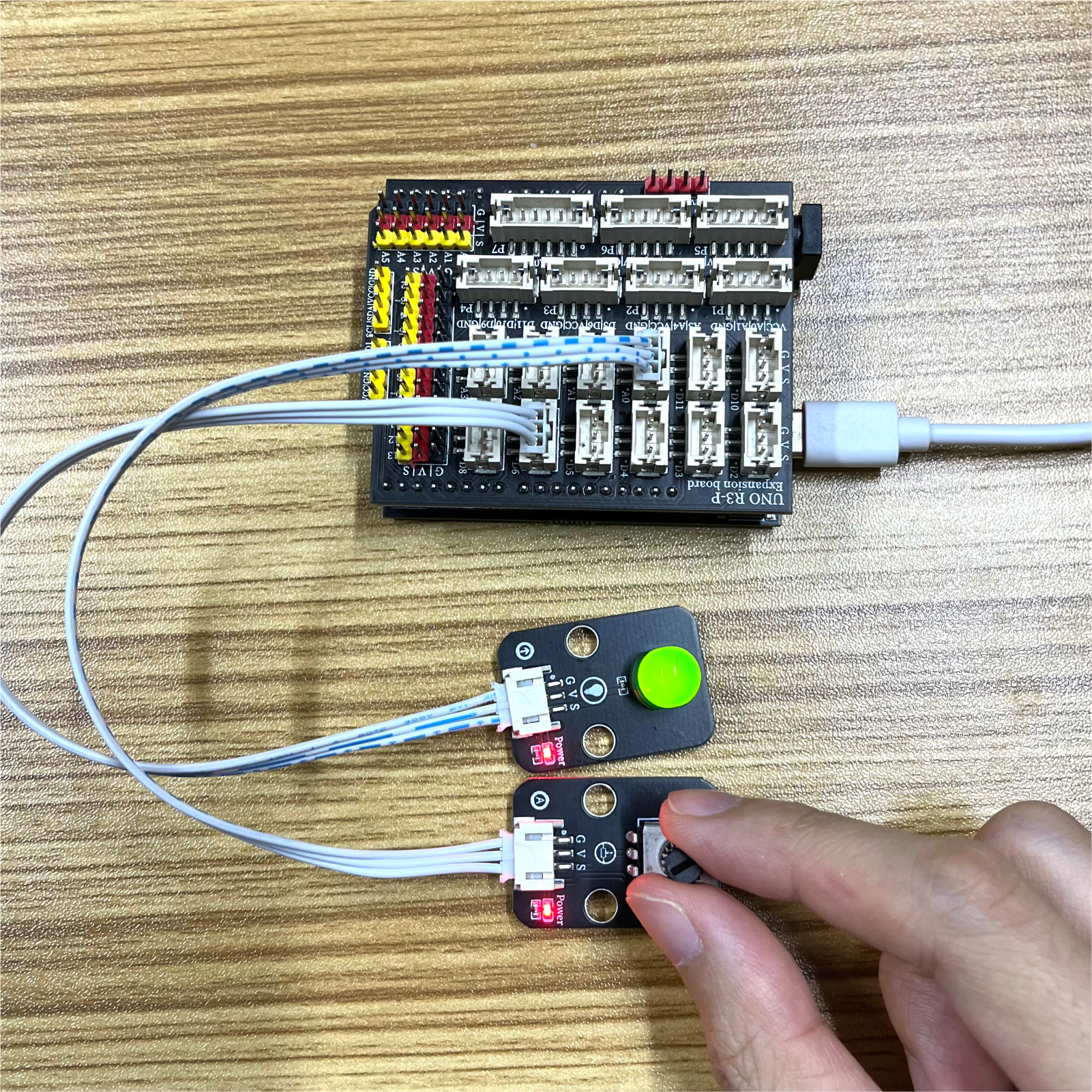

通過調節旋轉電位器旋針，可以控制led燈的亮度。旋轉電位器相當於一個可調節電阻器，可以調節LED燈亮度。
