1、介紹

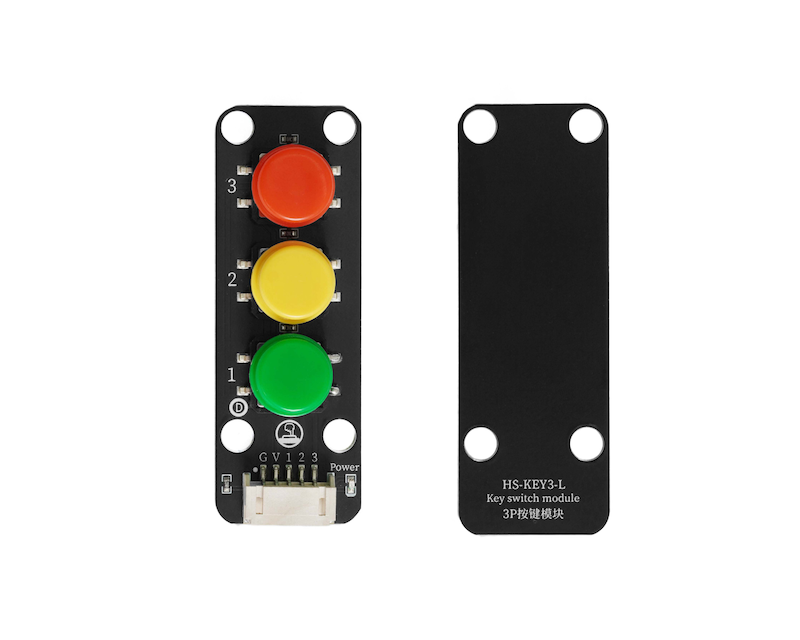

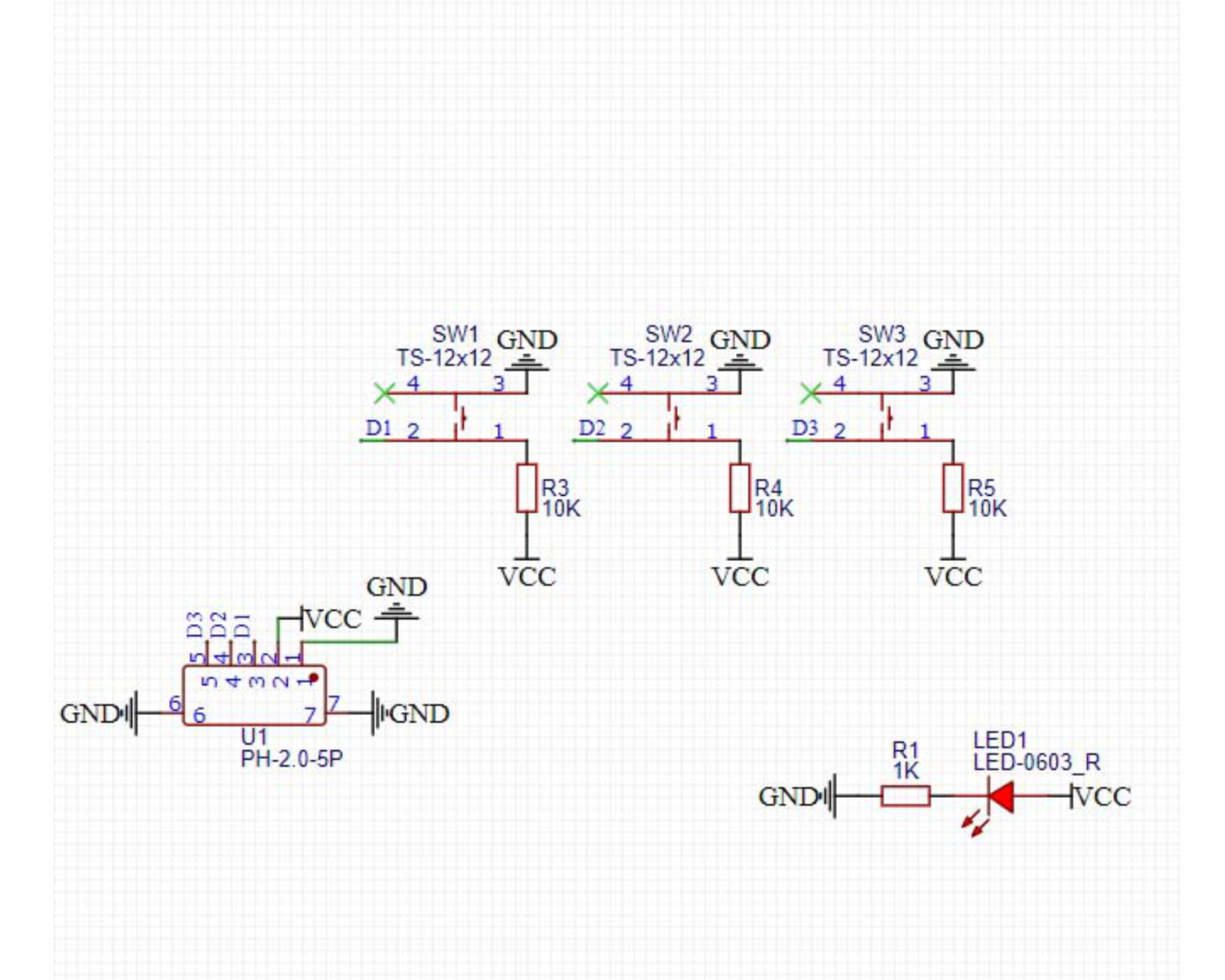

2、原理圖
3、模組參數
引腳名稱 | 描述 |
|---|---|
G | GND（電源輸入負極） |
V | VCC（電源輸入正極） |
1 | 數字信號引腳 |
2 | 數字信號引腳 |
3 | 數字信號引腳 |
供電電壓：3.3V / 5V
連接方式：PH2.0端子線
安裝方式：積木固定

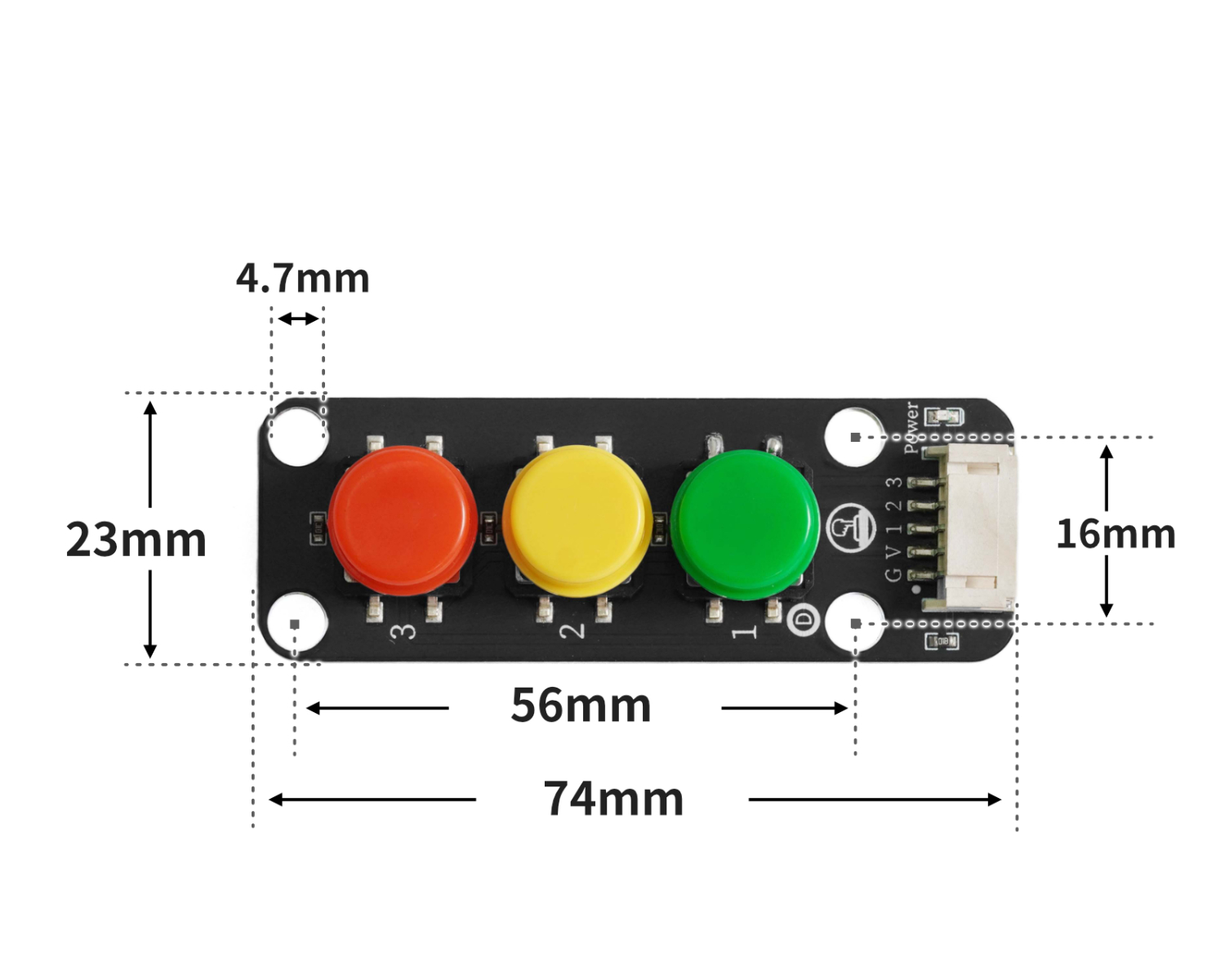

4、電路板尺寸
5、Arduino IDE示範程序
示例程式(UNO開發板)：點擊下載
volatile int light;
void setup(){
light = 0;
pinMode(6, OUTPUT);
analogWrite(6, 0);
pinMode(11, INPUT);
pinMode(9, INPUT);
pinMode(13, INPUT);
}
void loop(){
//led灯接D6引脚：四位按键模块1~4分别接开发板11，9，13
//
//
if (digitalRead(11) == 0) {
light = 0;
} else if (digitalRead(9) == 0) {
light = 20;
} else if (digitalRead(13) == 0) {
light = 255;
}
delay(10);
analogWrite(6, light);
}示例程序（ESP32開發板—基於Python語言，不能用Arduino IDE上傳代碼）：

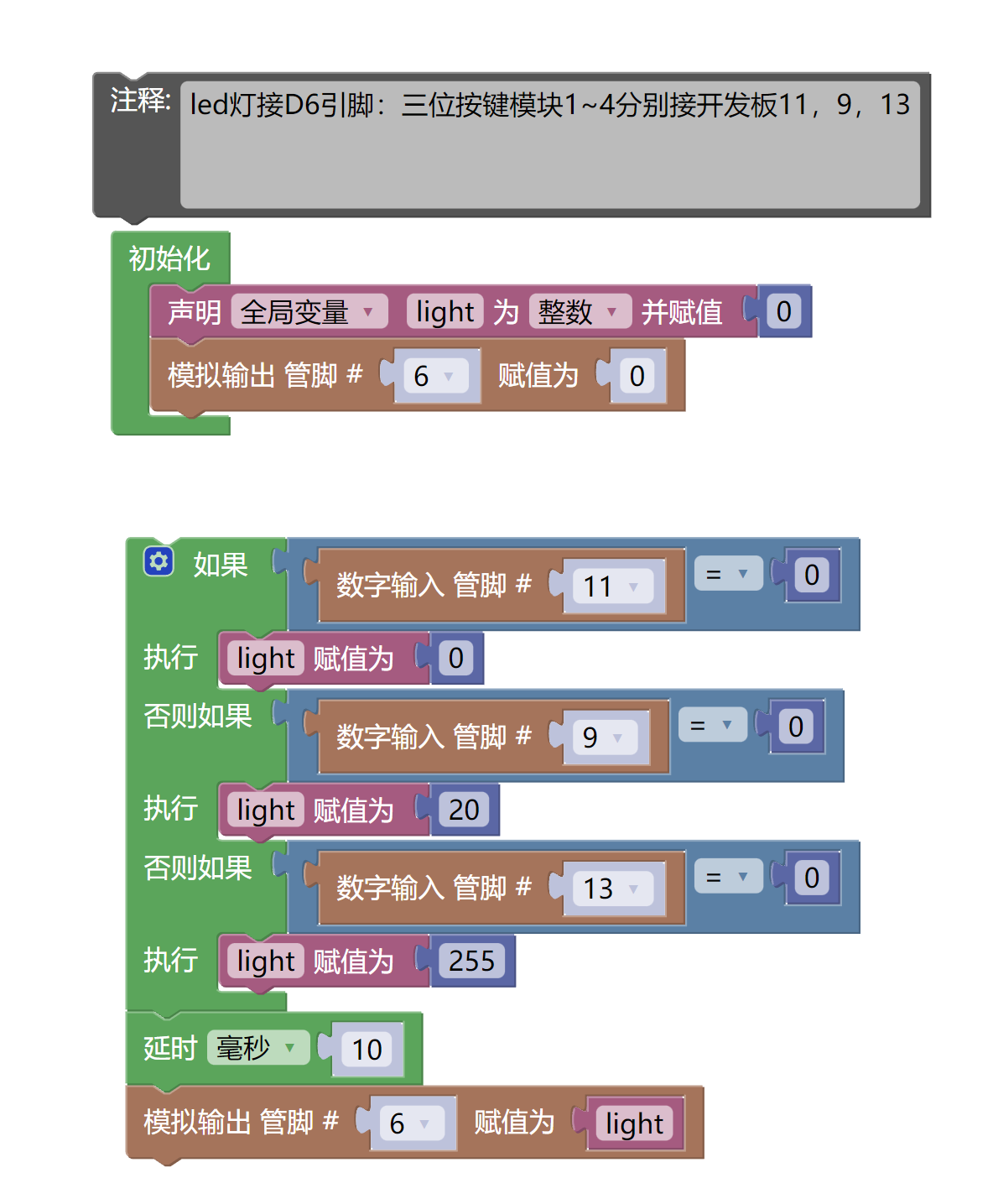

6、米思齊Mixly示例程式（圖形化語言）
示例程式：點擊下載
示例程式(ESP32開發板)：點擊下載
7、測試環境搭建
Arduino環境搭建
準備配件：
HELLO STEM UNO R3 開發板 *1
HELLO STEM UNO R3 P 扩展板 *1
USB type-c 資料線 *1
LED燈模塊（HS-F08L）*1
3位模擬按鍵模塊（HS-KEY3-L）*1
PH2.0 5P雙頭端子線 *1
PH2.0 3P雙頭端子線 *1

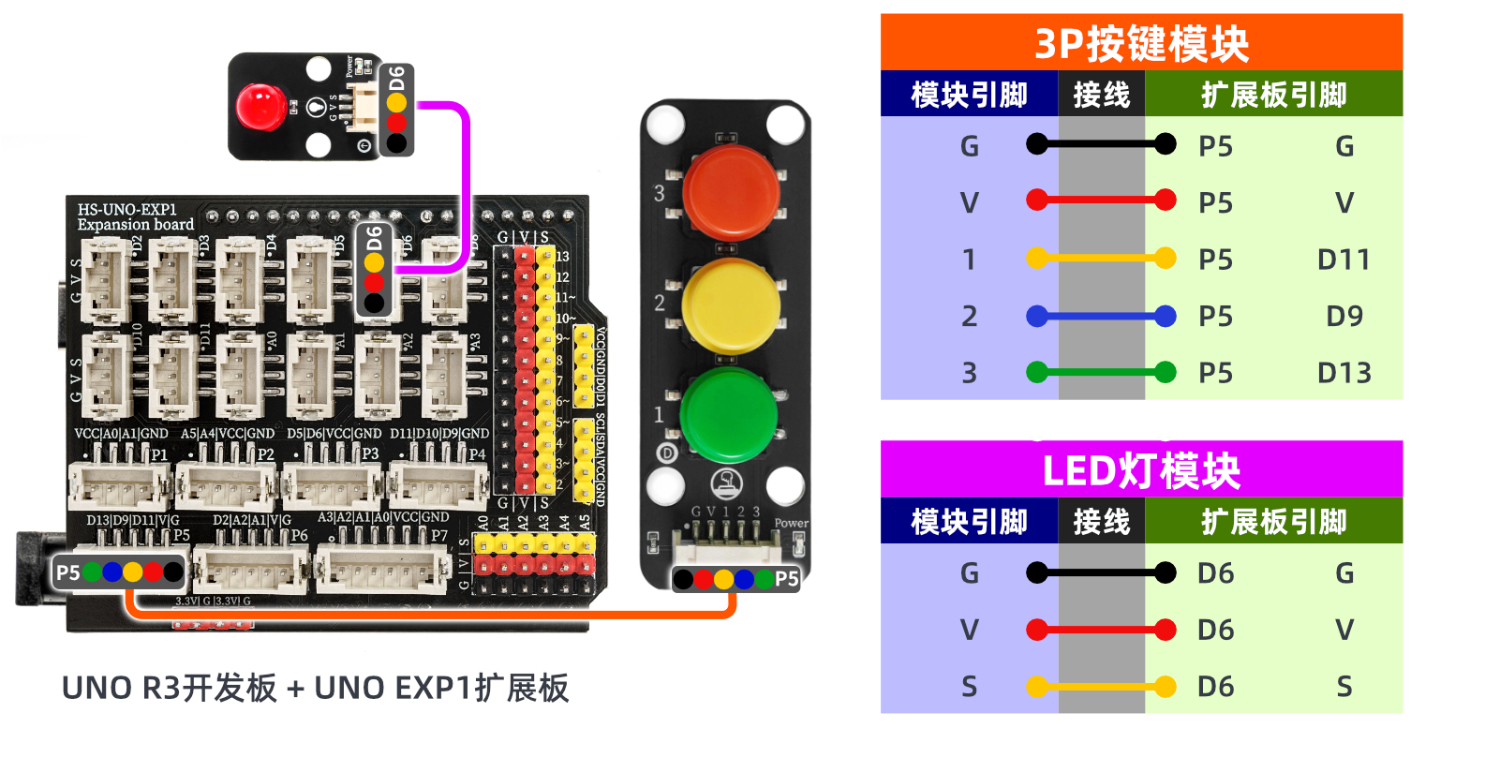

電路接線圖：
Micropython環境搭建
準備配件：
電路接線圖：
8、視頻教學
視頻教學：點擊查看
9、測試結論

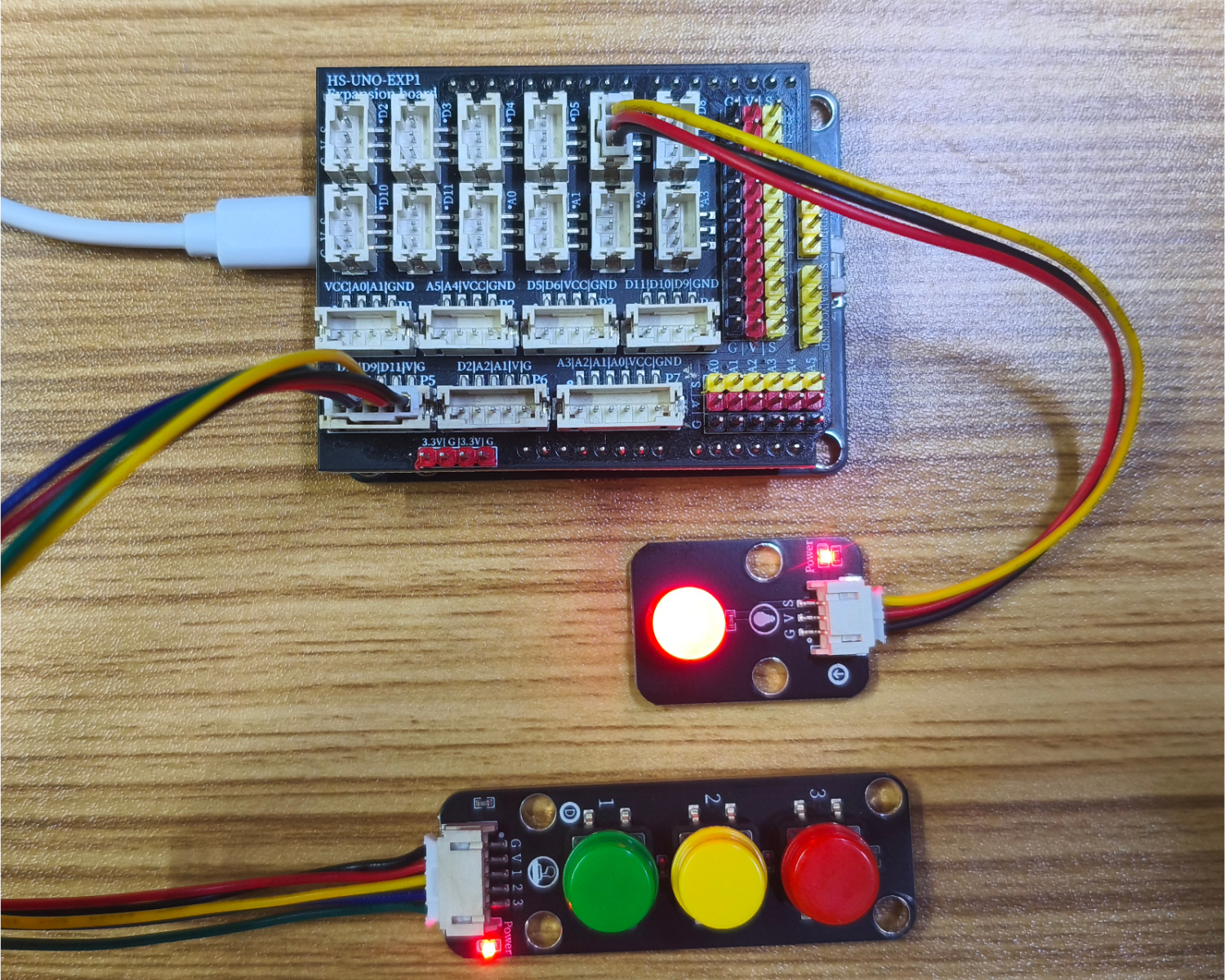

器件連接好線之後，將上述程式燒錄到UNO-R3 PRO開發板之後，接通電源。按下不同按鈕後，led的亮度也會有不同。
