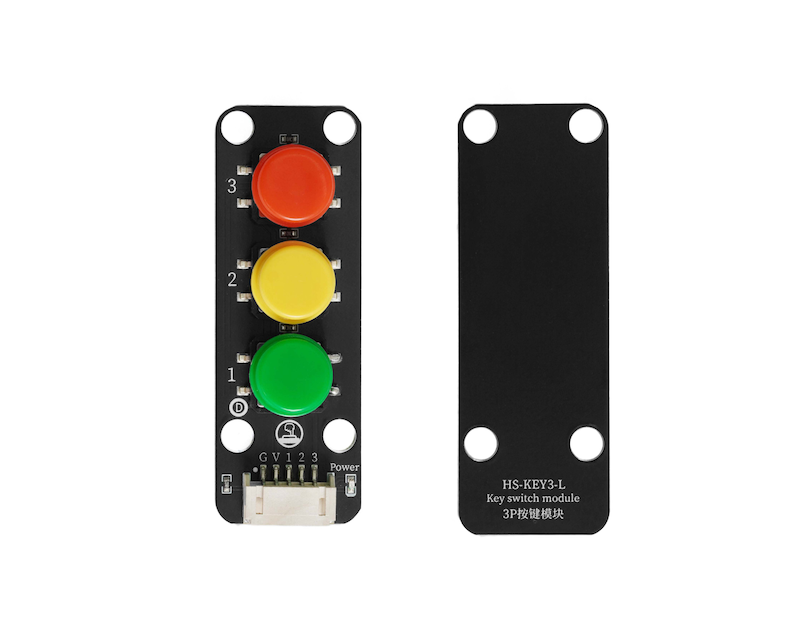

1、소개

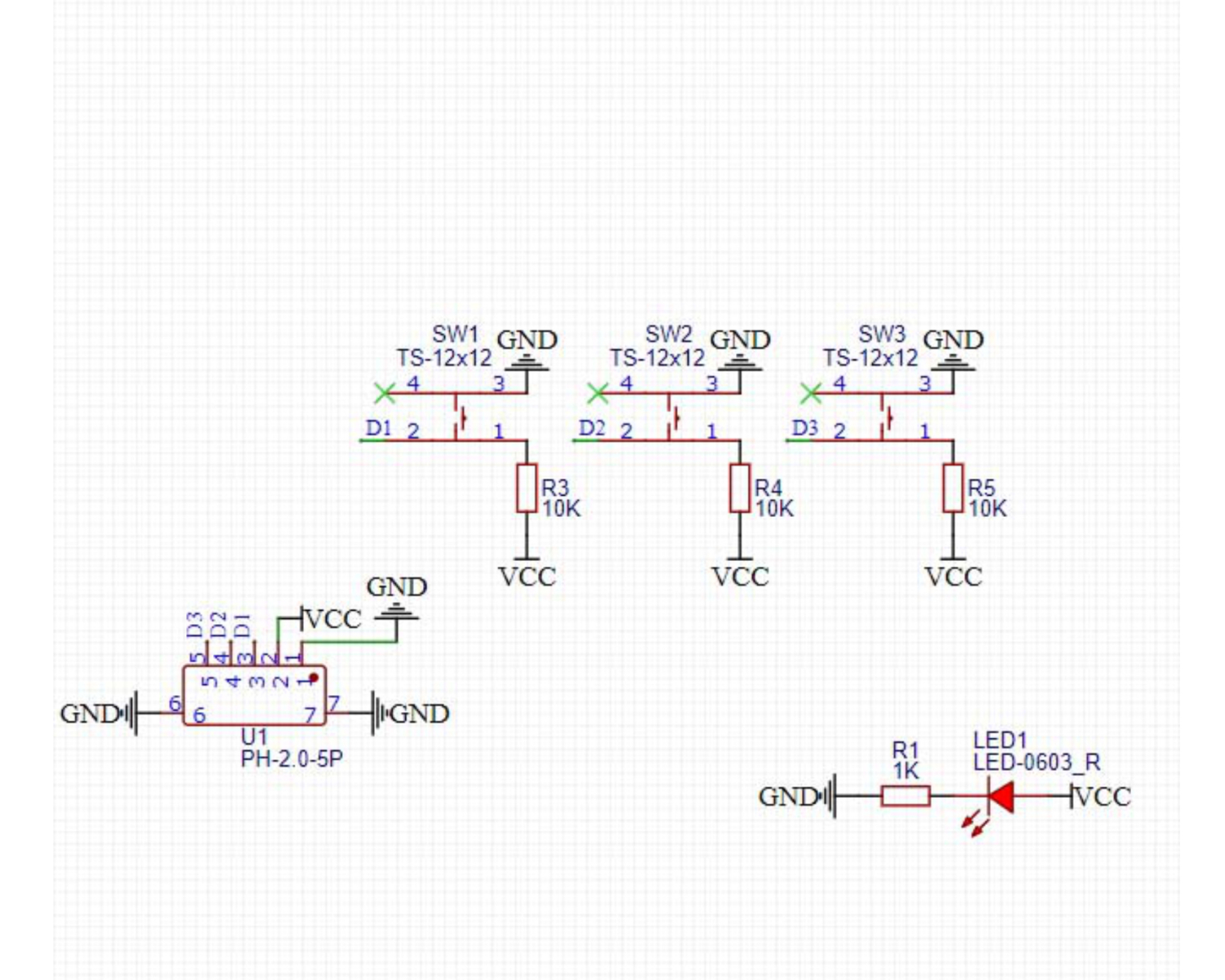

2、시뮬레이션 그래프

3、모듈 매개변수
핀 이름 | 설명 |
|---|---|
G | GND(전원 입력 부정极) |
V | VCC(전원 입력 정극) |
1 | 디지털 신호 핀 |
2 | 디지털 신호 핀 |
3 | 디지털 신호 핀 |
전원전압: 3.3V / 5V
연결방식: PH2.0 케이블접속
설치 방법: 블록 고정

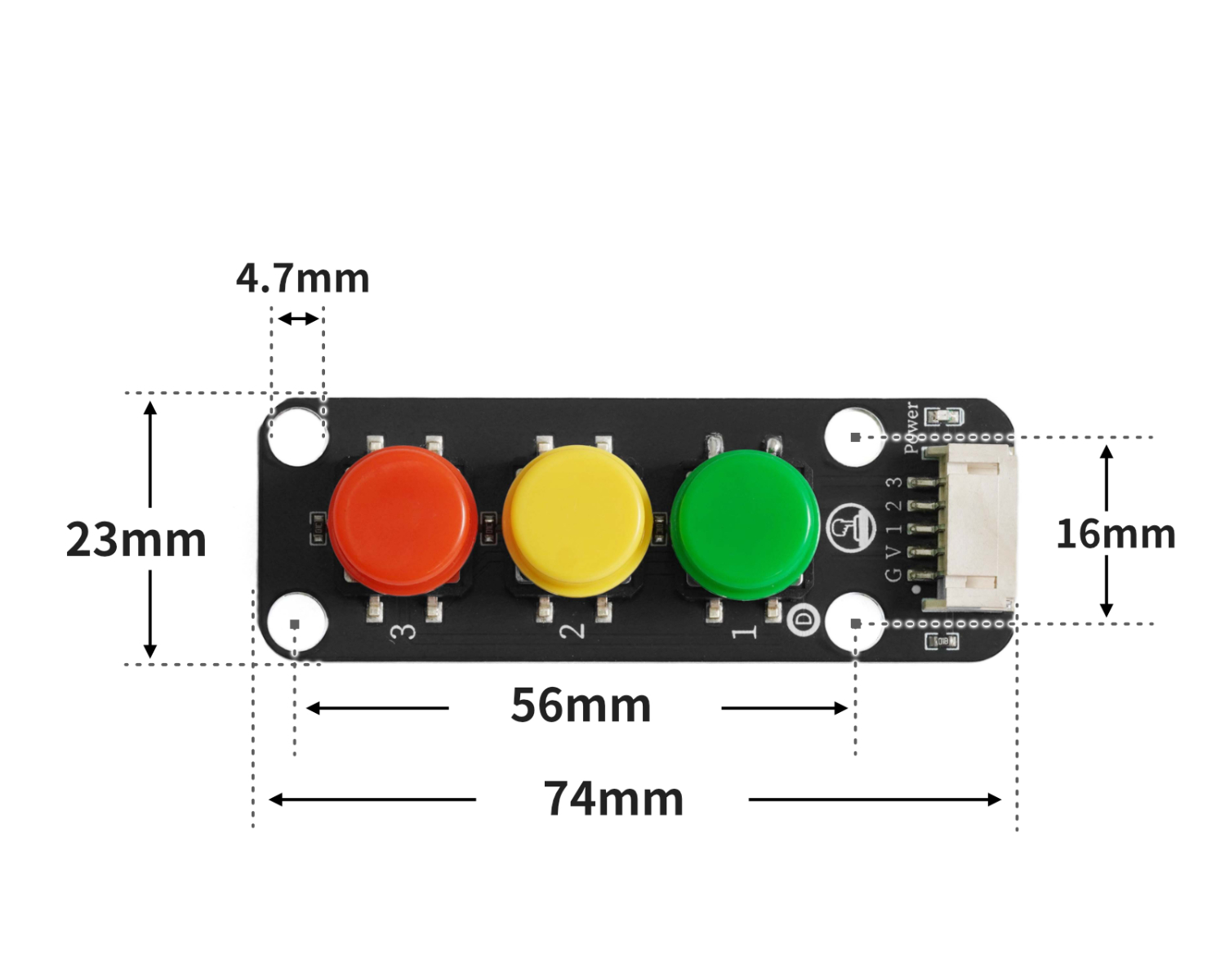

4、회로판 크기

5、아두이노 IDE 예제 프로그램
예제 프로그램(UNO 개발보드): 클릭 다운로드
volatile int light;
void setup(){
light = 0;
pinMode(6, OUTPUT);
analogWrite(6, 0);
pinMode(11, INPUT);
pinMode(9, INPUT);
pinMode(13, INPUT);
}
void loop(){
//led灯接D6引脚:四位按键模块1~4分别接开发板11,9,13
//
//
if (digitalRead(11) == 0) {
light = 0;
} else if (digitalRead(9) == 0) {
light = 20;
} else if (digitalRead(13) == 0) {
light = 255;
}
delay(10);
analogWrite(6, light);
}예제 프로그램(ESP32 보드—Python 언어 기반, Arduino IDE로 업로드할 수 없음):

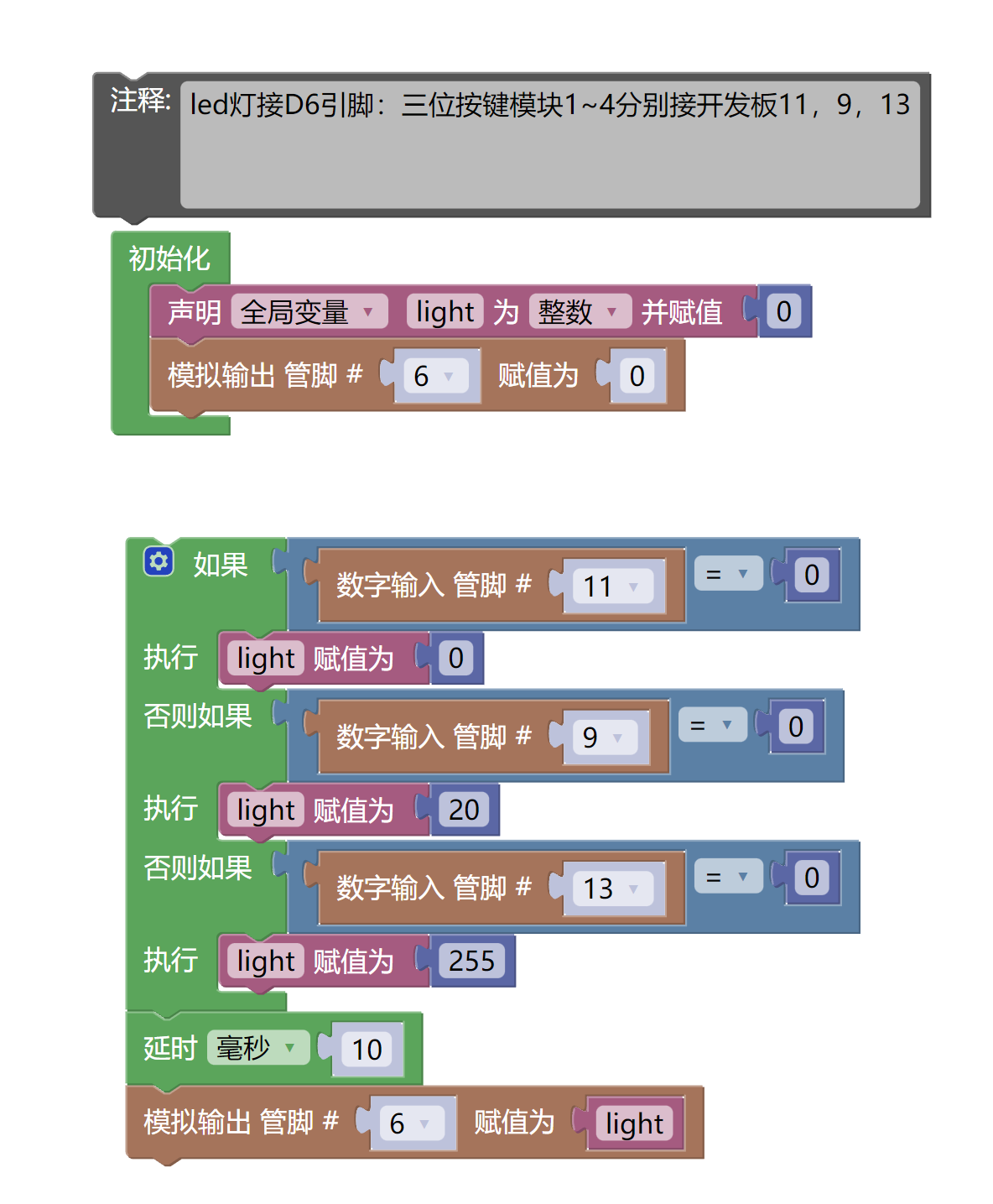

6、미시치 Mixly 예제 프로그램(그래픽 언어)
당기 등c구:다운로드 클릭

예제 프로그램(ESP32 개발판):다운로드 클릭
7、테스트 환경 구축
Arduino 환경 구축
부품 준비:“
HELLO STEM UNO R3 개발 보드 *1
HELLO STEM UNO R3 P 확장 보드 *1
USB type-c 데이터 케이블 *1
LED 랜턴 모듈(HS-F08L)*1
3개의 습성 키 모듈(HS-KEY3-L)*1
PH2.0 5P이중헤드터미널선 *1
PH2.0 3P 두끈 단자 라인 *1

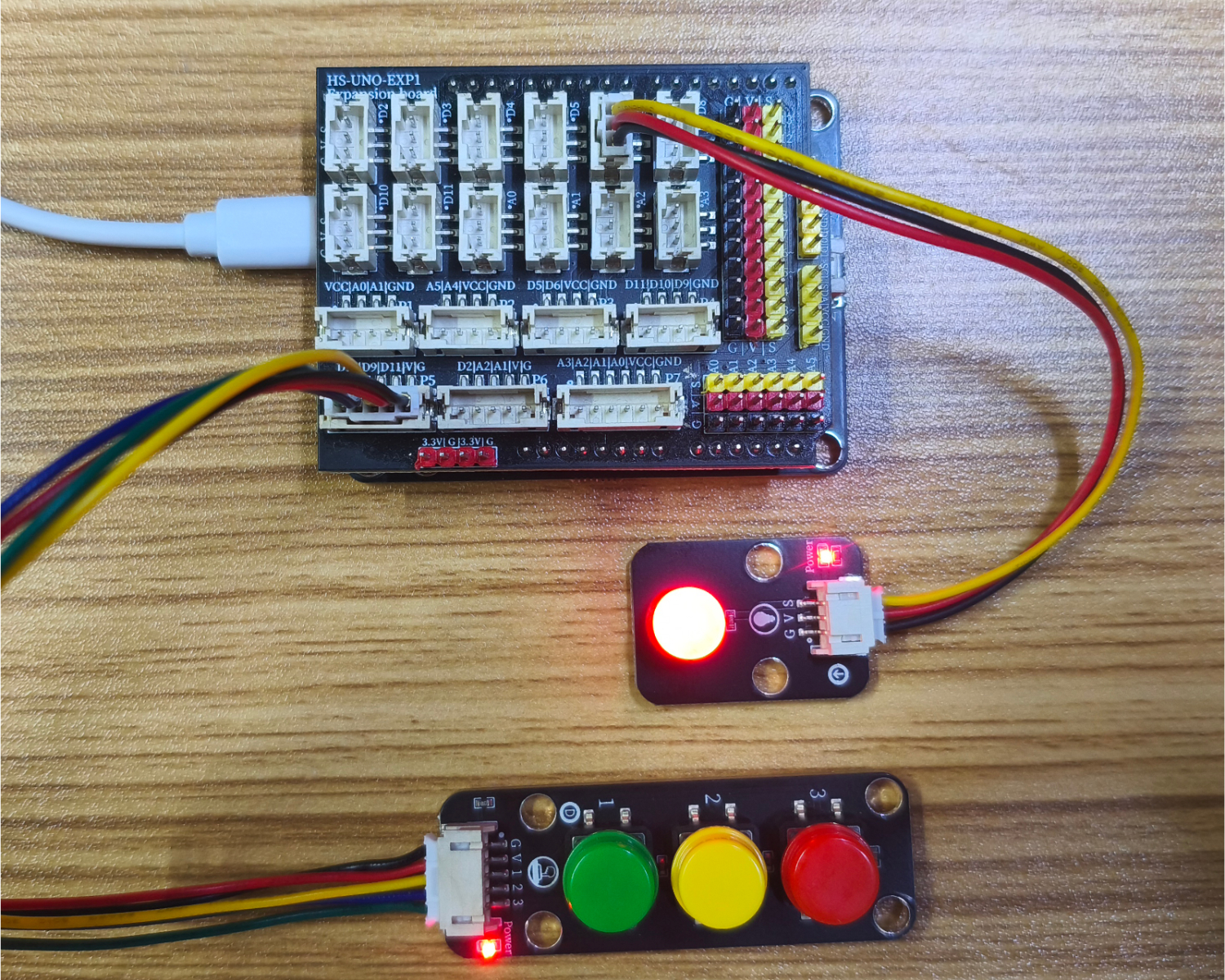

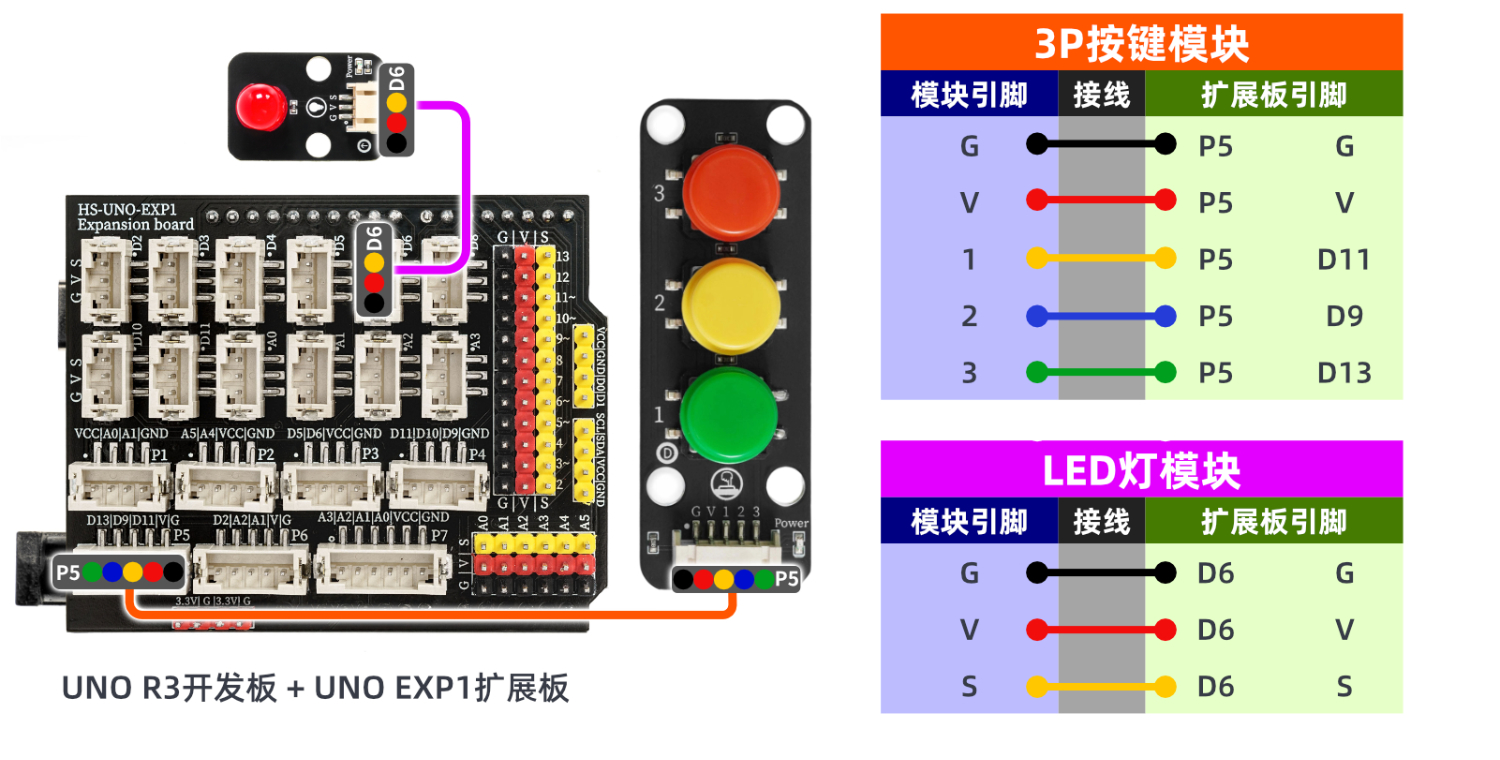

전기 연결도):

Micropython 환경 설정
부품 준비:“
전기 연결도):
8、비디오教程
비디오 강의: 클릭하여 확인하세요
9、테스트결론

기기의 선이 연결되면, 위의 프로그램을 UNO-R3 PRO 개발판에 기록한 후 전원을 켜십시오. 다른 버튼을 누른 후 LED의 밝기도 달라질 것입니다。
