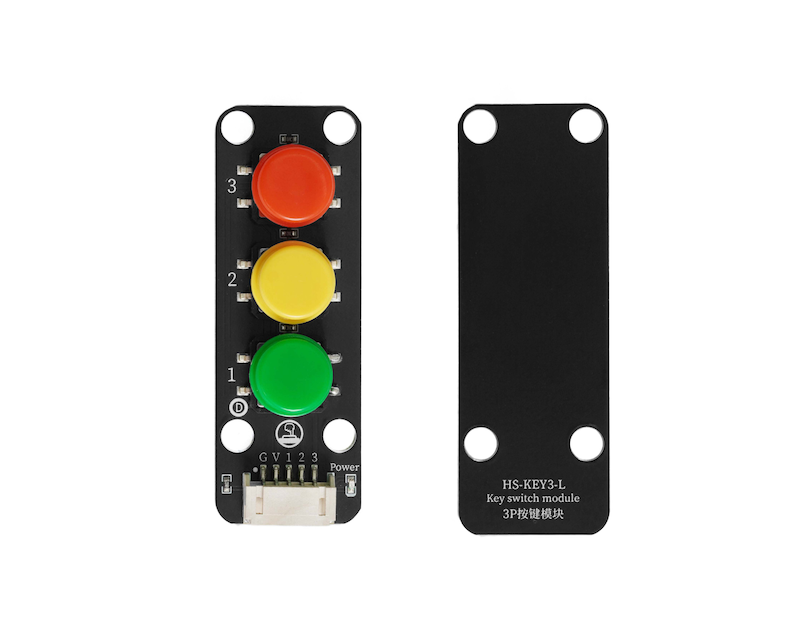

HS-KEY3-L 3P按键模块

1、介绍

独立按键也称之为轻触开关，使用时以满足操作力的条件向开关操作方向施压，开关闭合接通；当撤销压力时开关即断开，其内部结构是靠金属弹片受力变化来实现通断的。如下三脚线路图我们可以很清晰的发现，正常情况下，按键的 1 和 2、3 脚是相连的；当我们按下按键时，三个脚相互接通；松开按键时，恢复正常状态。利用数字 I/O 可以实现按键控制，数字 I/O 端口的含义是INPUT 和 OUTPUT 接口，现在让我们尝试在 Arduino 中使用 I / O 的 INPUT 功能，即该功能是在本实验中从外部设备读取输出值。我们使用按键和 LED 灯来完成使用 INPUT 和 OUTPUT 作为组合的实验。我们的按键模块当按键被按下时输出低电平，当松开时，输出是高电平。

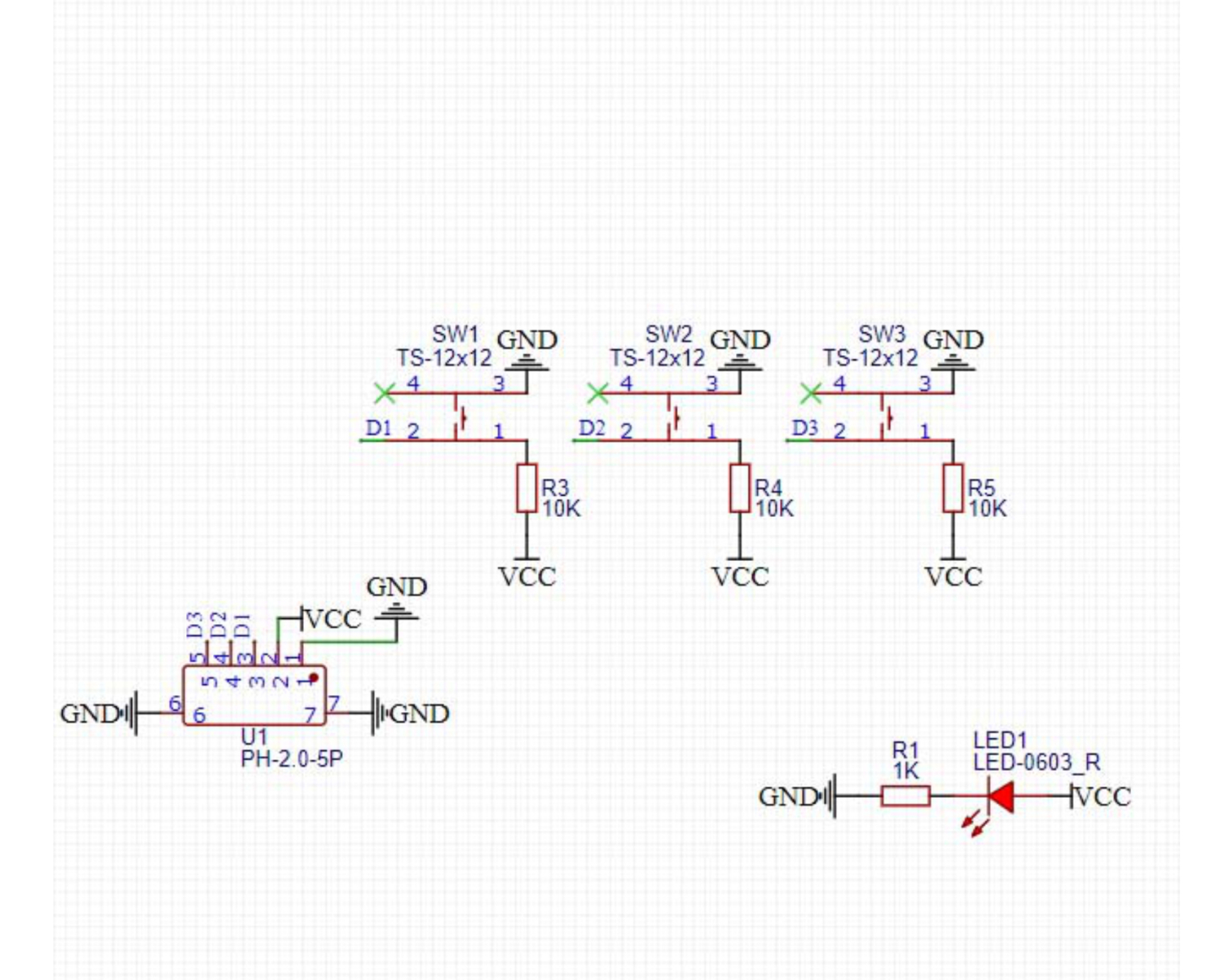

2、原理图

3、模块参数

引脚名称	描述
G	GND（电源输入负极）
V	VCC（电源输入正极）
1	数字信号引脚
2	数字信号引脚
3	数字信号引脚

供电电压：3.3V / 5V
连接方式：PH2.0端子线
安装方式：积木固定

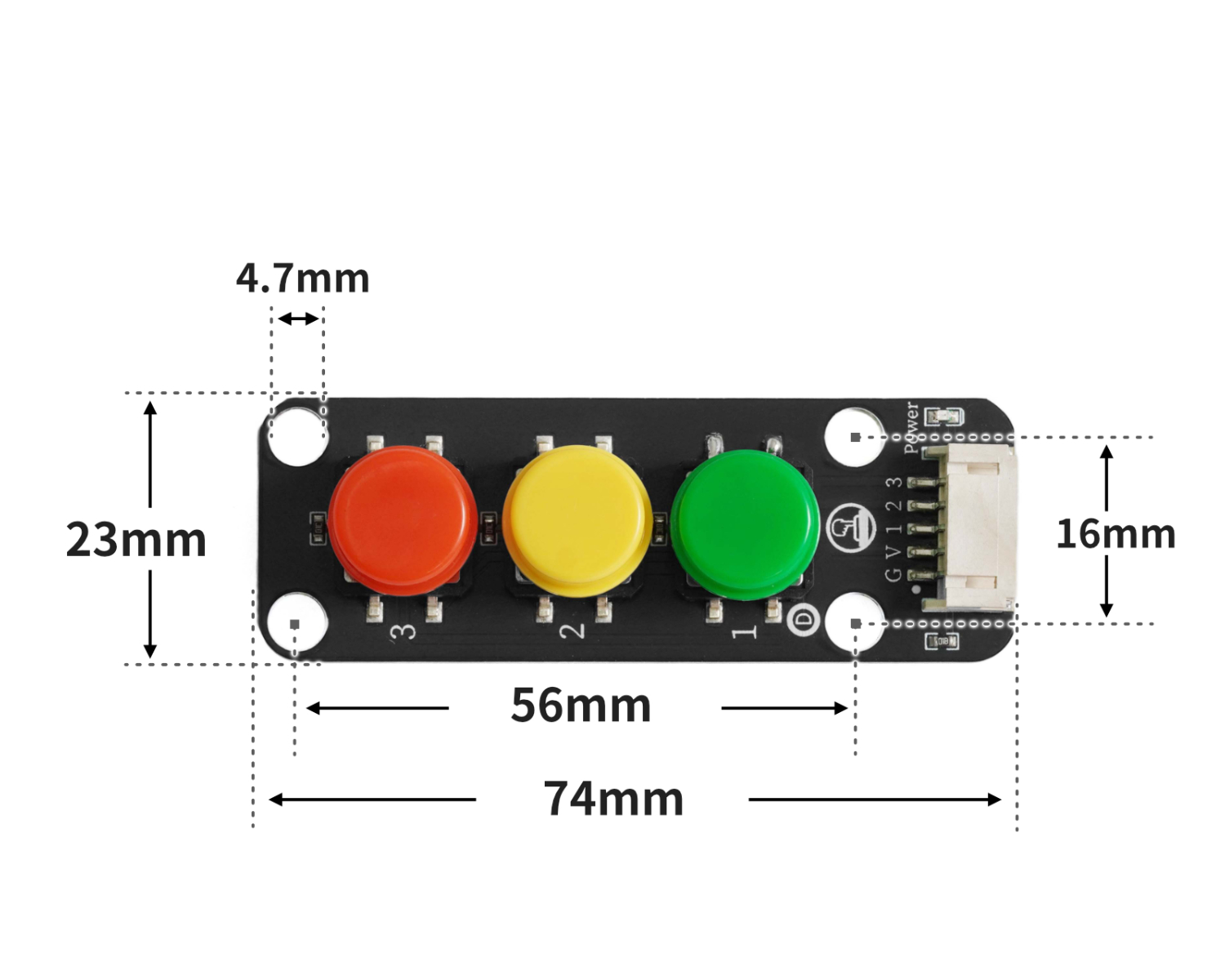

4、电路板尺寸

5、Arduino IDE示例程序

示例程序(UNO开发板)：点击下载

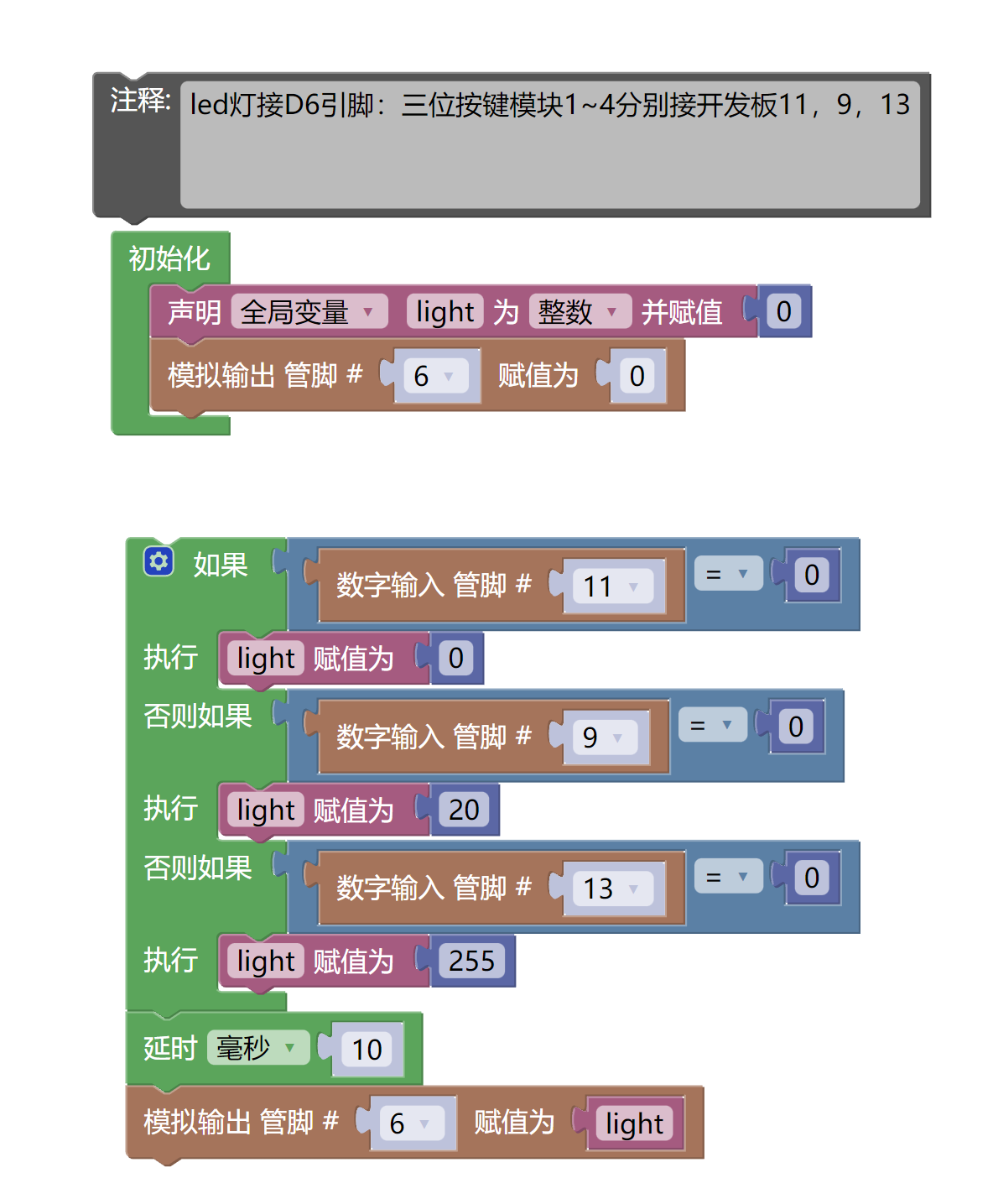

volatile int light;

void setup(){
  light = 0;
  pinMode(6, OUTPUT);
  analogWrite(6, 0);
  pinMode(11, INPUT);
  pinMode(9, INPUT);
  pinMode(13, INPUT);
}

void loop(){

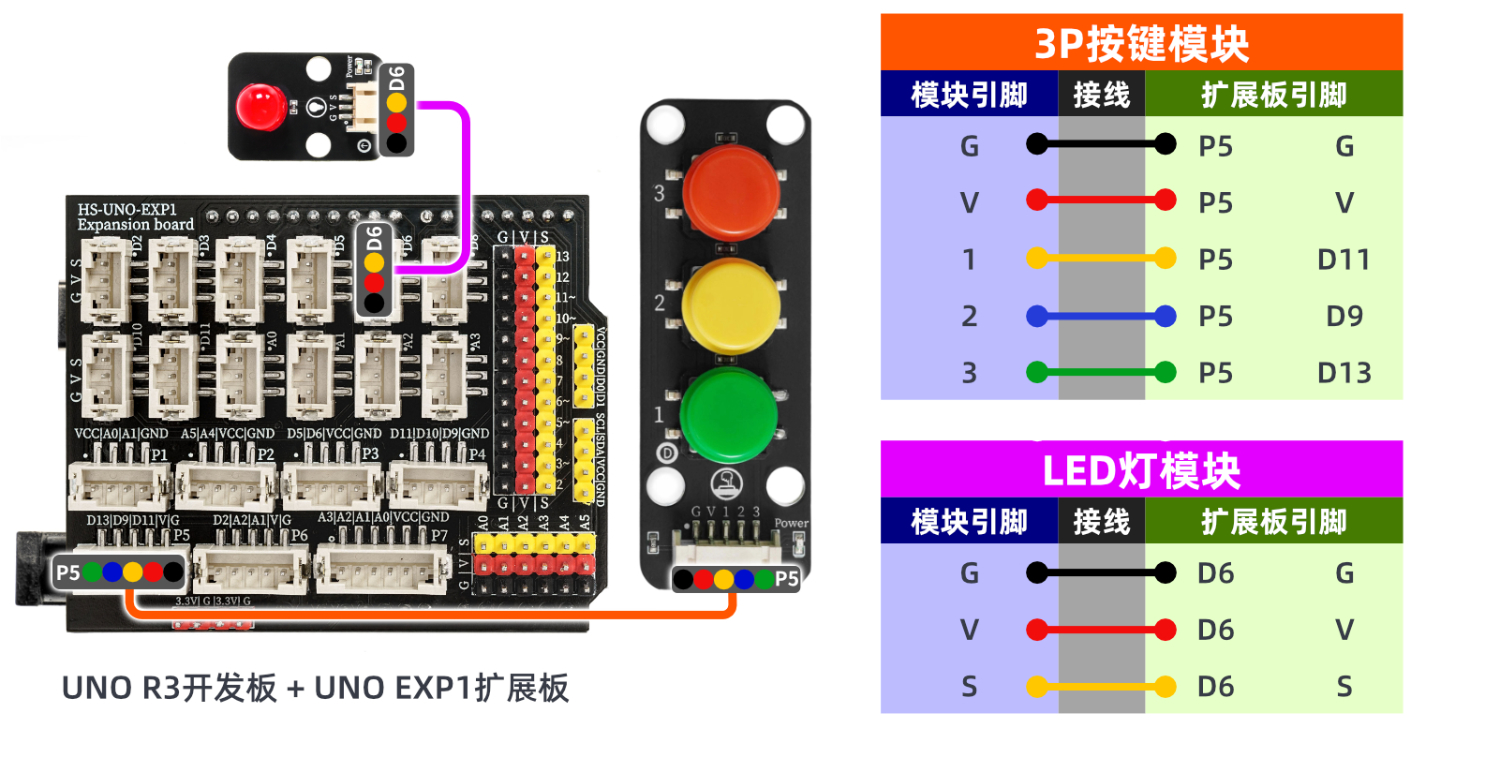

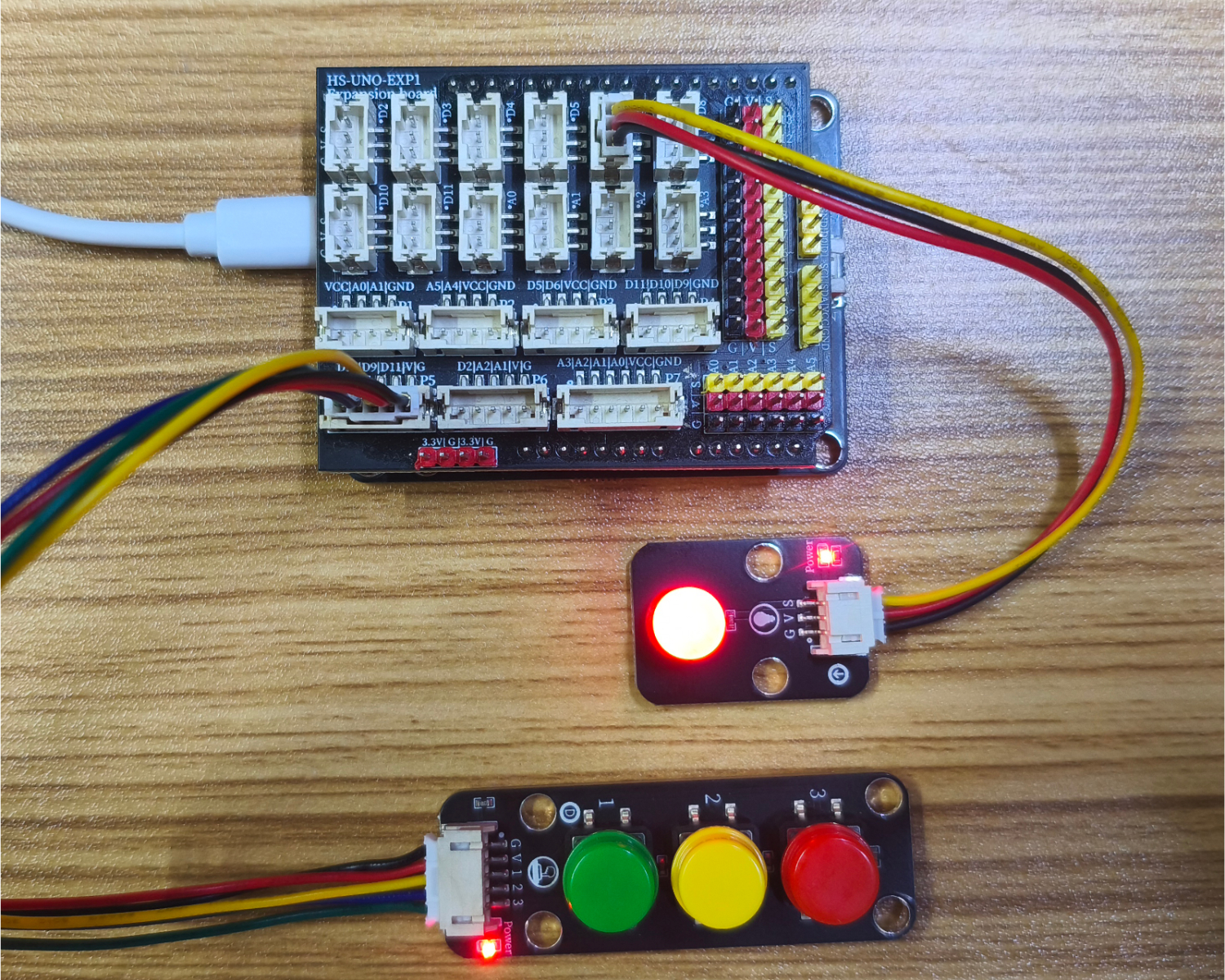

  //led灯接D6引脚：四位按键模块1~4分别接开发板11，9，13
  //
  //

  if (digitalRead(11) == 0) {
    light = 0;

  } else if (digitalRead(9) == 0) {
    light = 20;
  } else if (digitalRead(13) == 0) {
    light = 255;
  }
  delay(10);
  analogWrite(6, light);

}

示例程序（ESP32开发板—基于Python语言，不能用Arduino IDE上传代码)：
