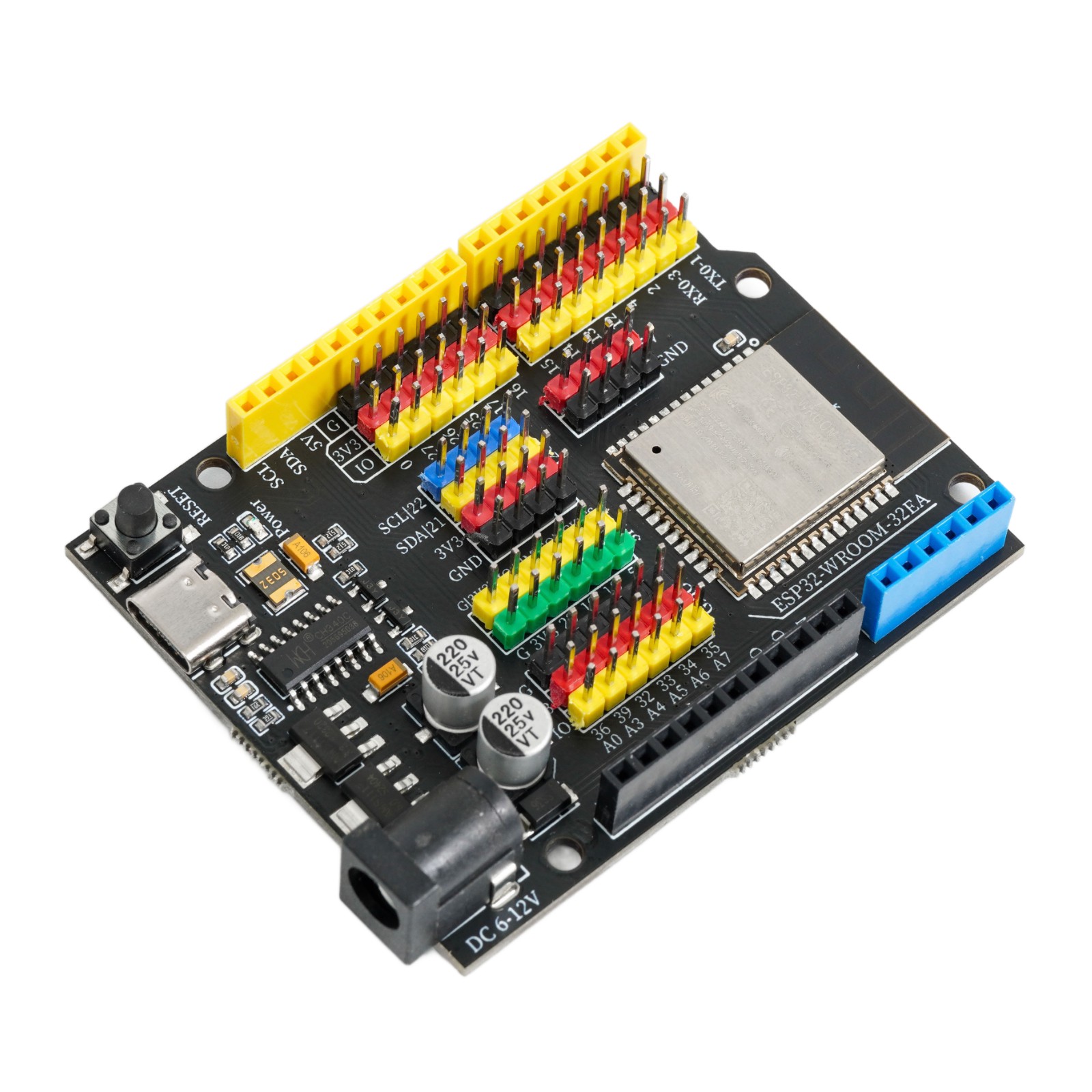

헬로 STEM ESP32-WROOM-32EA

1、소개

ESP32-WROOM-32-N4.。

락신 공식 데이터 매뉴얼:esp32-wroom-32e_esp32-wroom-32ue_datasheet_ko.pdf

2、기술 스펙ifik에션

マイ크로컨트롤러	ESP32-WROOM-32E
작업전압	3.3V
추천 입력 전압	6-9V(DC 직류전압)
디지털 핀	20개
모의 입력 핀	6 개(32,33,34,35,36,39)
다운로드 인터페이스	USB Type-C
무선 전송 프로토콜	WiFi 802.11 b/g/n
블루투스 표준	4.2BR/EDR/BLE 표준
칩 클로크 주파수	240MHz
확장 Flash	4MB
SRAM	520KB
내장된 ROM	448KB

3、특징

1、로신 회사에서 2023년에 출시한 원장 새로운 ESP32-WROOM-32E 모듈을 사용합니다
2、加强供電，G|V能够提供最大3.3V 40mA的輸出能力
3、보드 내 전원과 전원 선택 회로 보호
4、Type-C 통신 인터페이스, 정반을 구분하지 않아 사용이 더 편리합니다
5、지원하는 DC5525 입력 인터페이스, 6-12VDC 입력 허용
6、보드에 설치된 2.54 공간 간격 G|V|S 확장 패치 인터페이스, 확장 보드 사용 없음

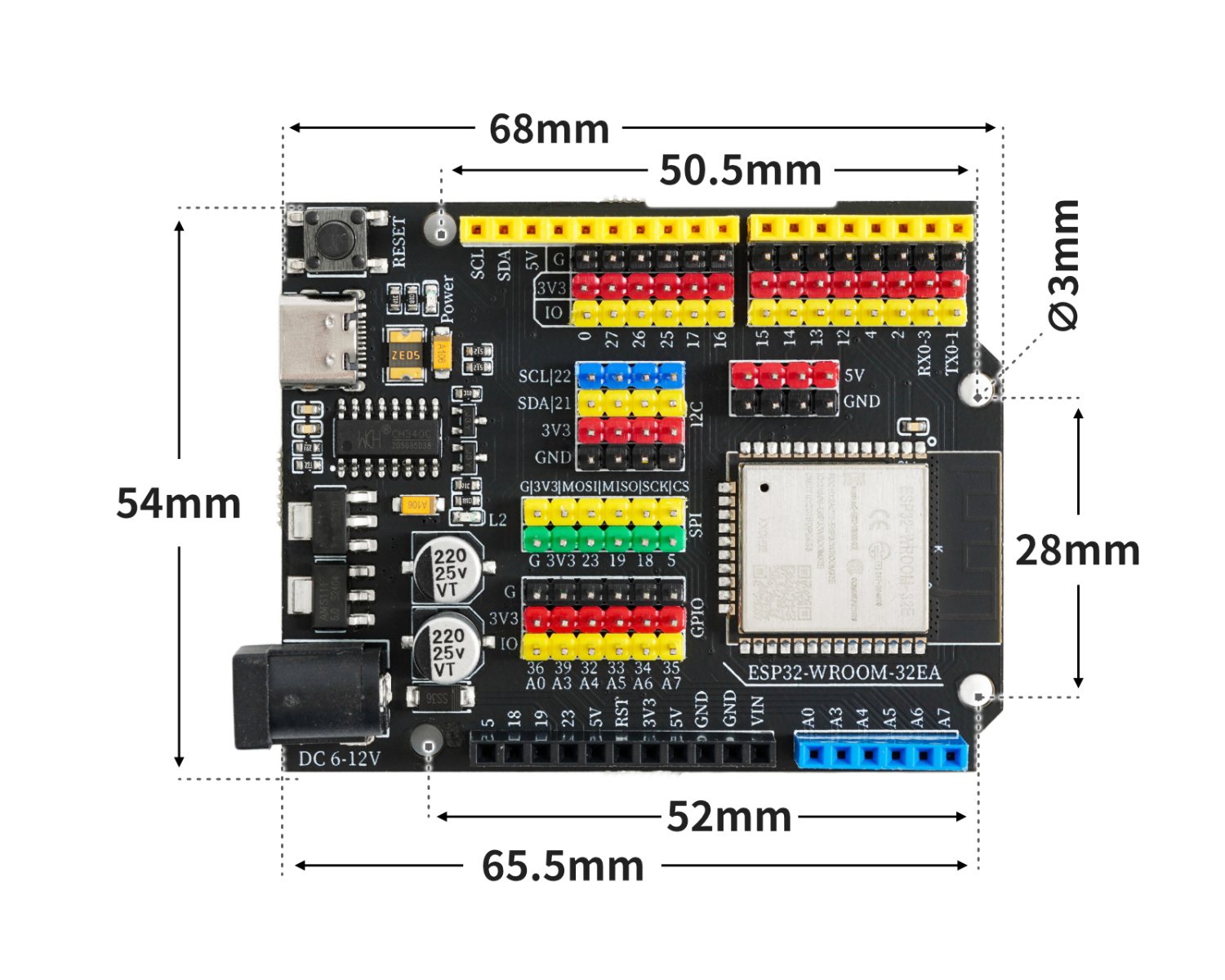

4、회로판 크기

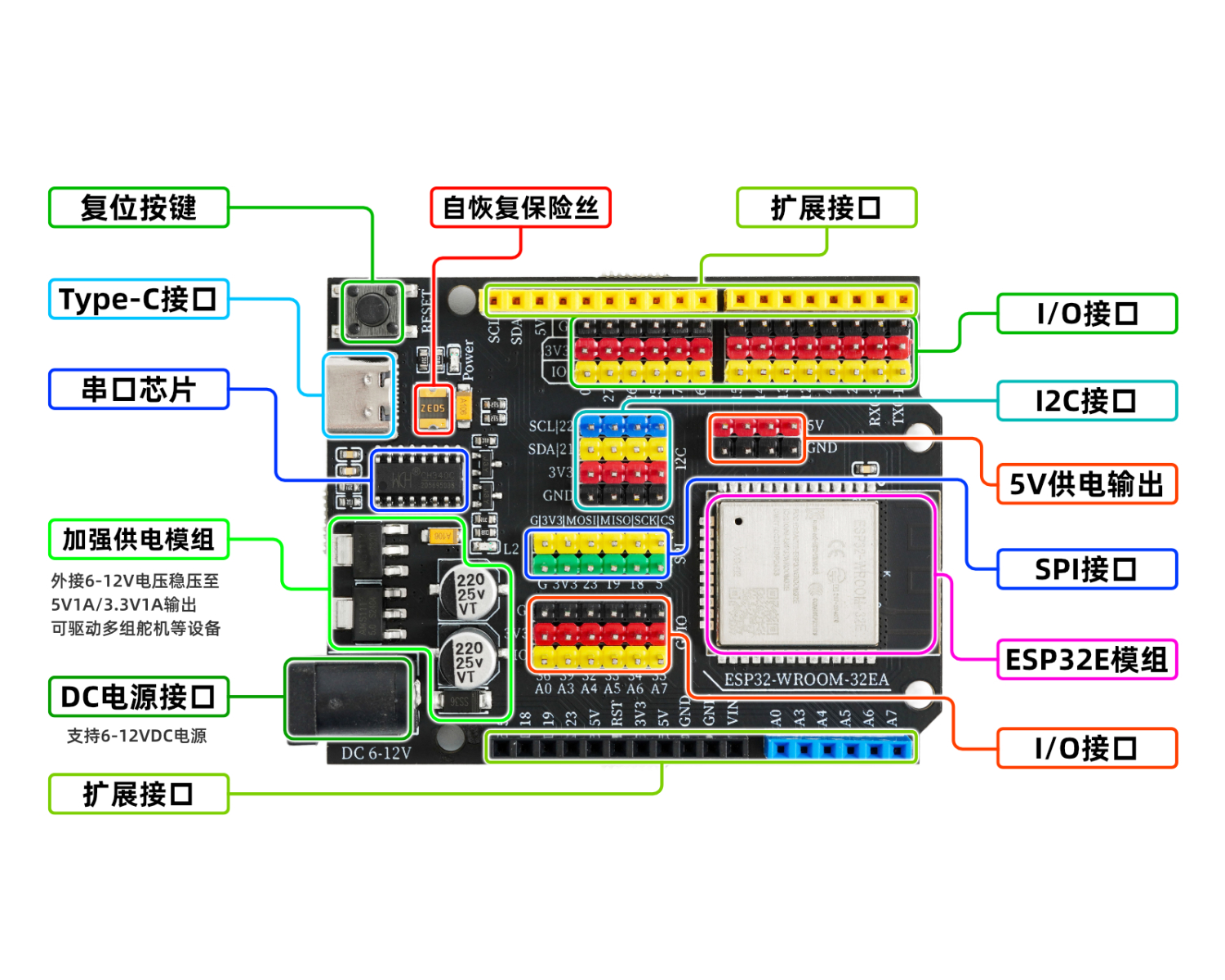

5、개발 보드 해석

재시작 키
复位 버튼을 누르고 프로그램을 다시 실행하세요。
시리얼 포트 칩
이 칩은 USB에서 수신된 데이터를 시리얼 데이터로 변환하여 메인 칩에 제공하는 역할을 합니다。
5V/2A 전원 모듈
전원 모듈은 메인보드의 전원 공급을 책임지며, 외부에서 접속된 6-12V 전원을 5V/2A/10W 출력으로 안정화하여 여러 그룹의 서보 모터, 장난감 모터, 미니 슬라이드 등의 장치를 운전할 수 있습니다。
자복구 보호 기능
개발판이 오류 연결로 인해 단썩이 발생할 때, 보이스터는 자동으로 개발판과 컴퓨터 간의 전기 연결을 끊어 컴퓨터 USB 인터페이스가 불타거나 컴퓨터가 마비되지 않도록 보호합니다。
Type-C 인터페이스
데이터 다운로드 및 USB 전원 공급을 책임지습니다。
외부 전원 및 USB 전원 자동 전환 제어기
FDN340P 场效應管+LMV358IDGKR 放大器로 구성된 외부 공급 및 USB 공급 자동 전환 제어 시스템.개발보드는 기본적으로 USB 인터페이스로 전원 공급되며, 외부 전원이 연결되면 컨트롤러가 자동으로 USB 전원을 끊고 외부 전원으로 전환됩니다. 외부 전원이 끊어지면 다시 USB 전원으로 전환되며, 이 기능은 컴퓨터가 개발보드 외부 전원의 전원 방해로부터 보호되도록 합니다.

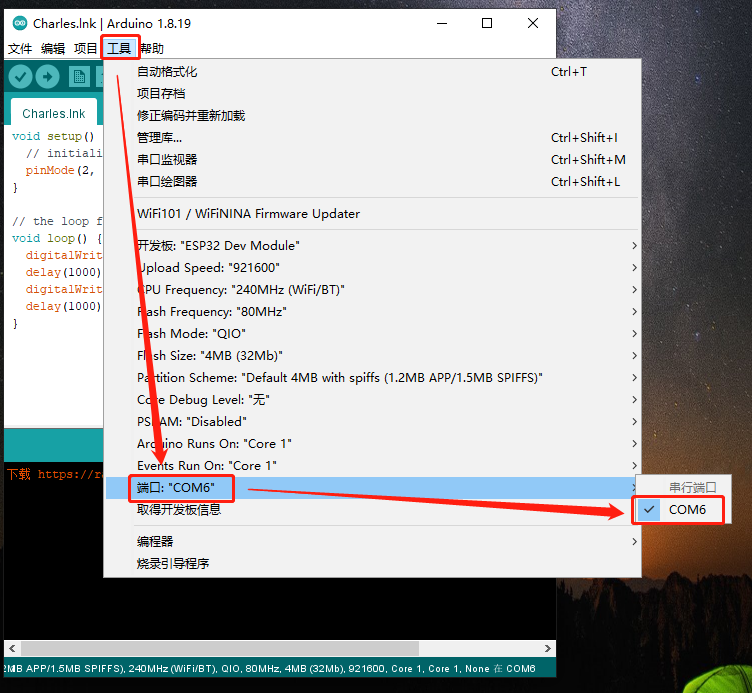

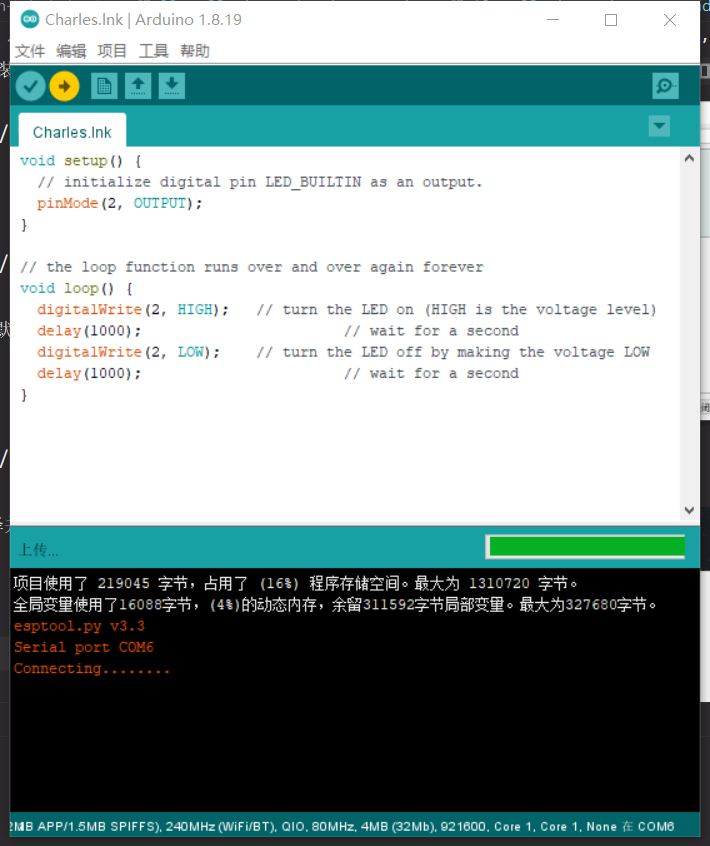

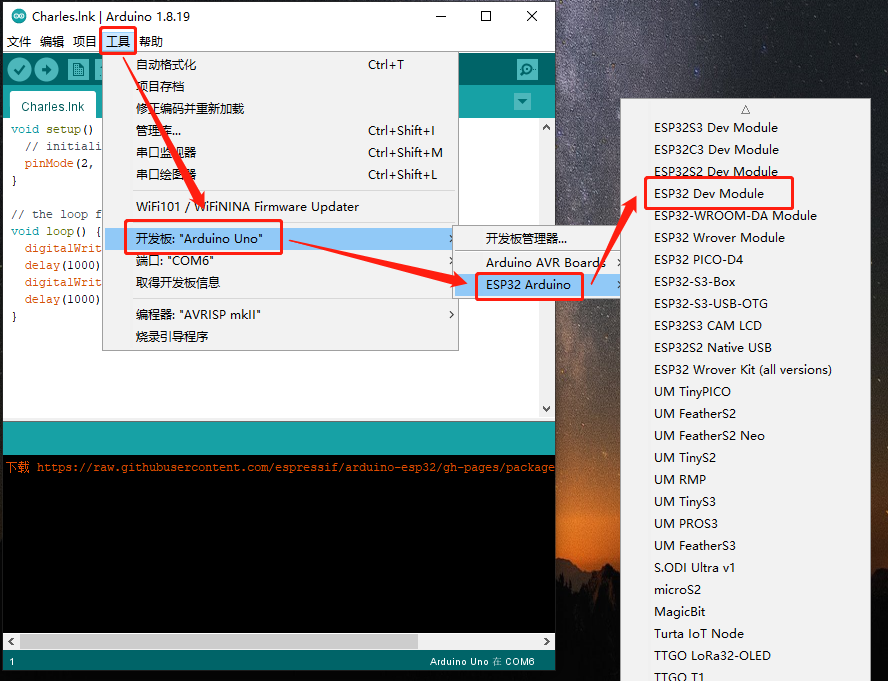

ESP32E 모듈
