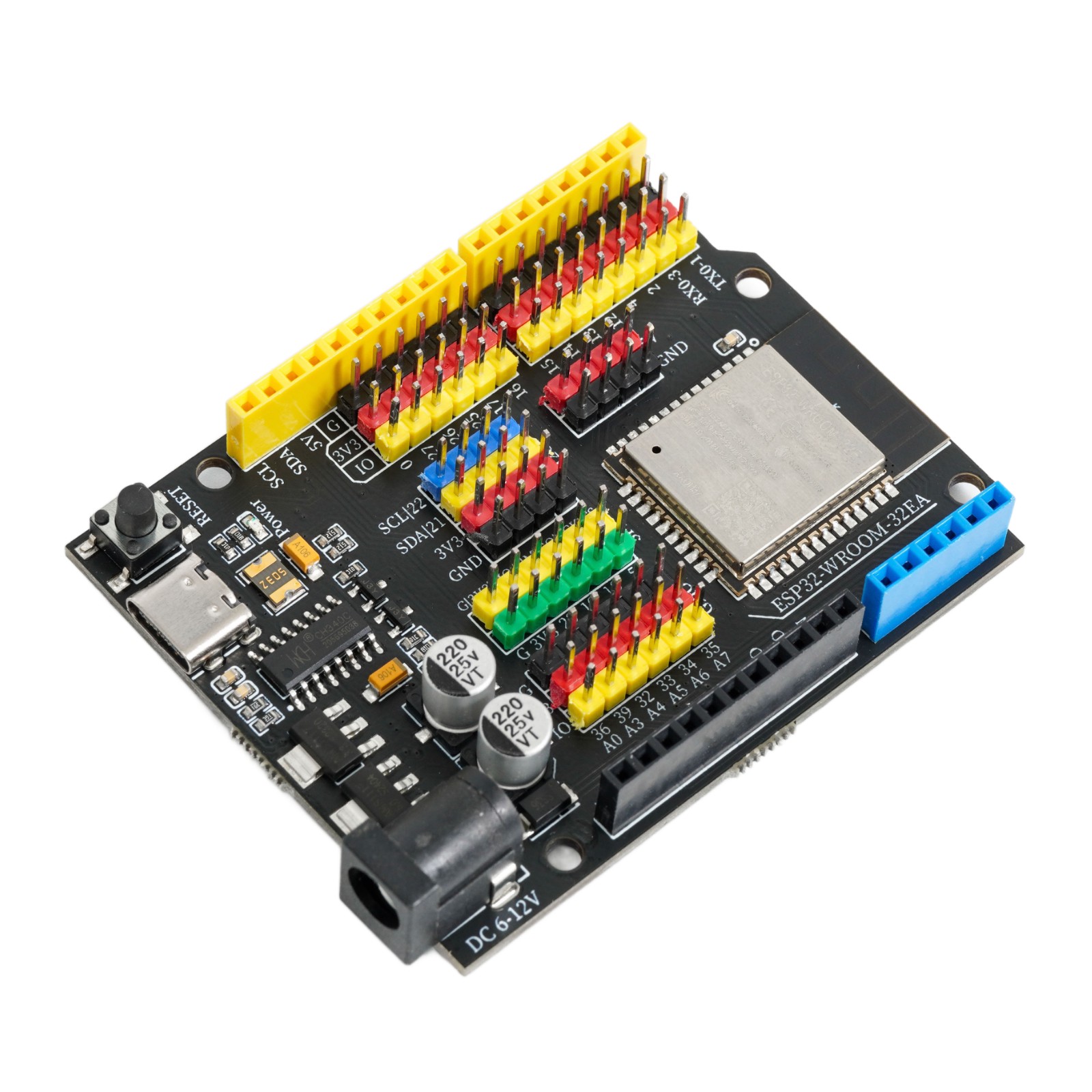

Hello STEM ESP32-WROOM-32EA

1、介绍

该开发板使用的是乐鑫公司2023年发布的原装全新ESP32-WROOM-32E-N4/N8/N16。相比旧版本，改善了芯片制作工艺，减少了功耗损失，提高了信号质量等，保证了稳定优秀的使用体验。内置主频240MHz的双核Xtensa® 32-bit LX6处理器，448KB ROM，520KB SRAM , 16KB RTC SRAM，外扩Flash可选4M、8M、16M，以及支持丰富的I/O接口，同时支持Arduino等多种常见编程语言，使其拥有强大出色的性能和易用性。型号为：ESP32-WROOM-32-N4。

乐鑫官方数据手册：esp32-wroom-32e_esp32-wroom-32ue_datasheet_cn.pdf

2、技术规格

微控制器	ESP32-WROOM-32E
工作电压	3.3V
输入电压（推荐）	6-9V（DC直流）
数字引脚	20个
模拟输入引脚	6 个（32,33,34,35,36,39）
下载接口	USB Type-C
无线传输协议	WiFi 802.11 b/g/n
蓝牙标准	4.2BR/EDR/BLE标准
芯片时钟频率	240MHz
外扩Flash	4MB
SRAM	520KB
内置ROM	448KB

3、特征

1、使用的是乐鑫公司2023年发布的原装全新ESP32-WROOM-32E模组
2、加强供电，G|V能够提供最大3.3V 40mA的输出能力
3、板载电路保护和电源选择电路
4、Type-C通信接口，无需区分正反，使用更方便
5、支持DC5525输入接口，允许6-12VDC输入
6、板载2.54间距G|V|S扩展排针接口，免扩展板使用

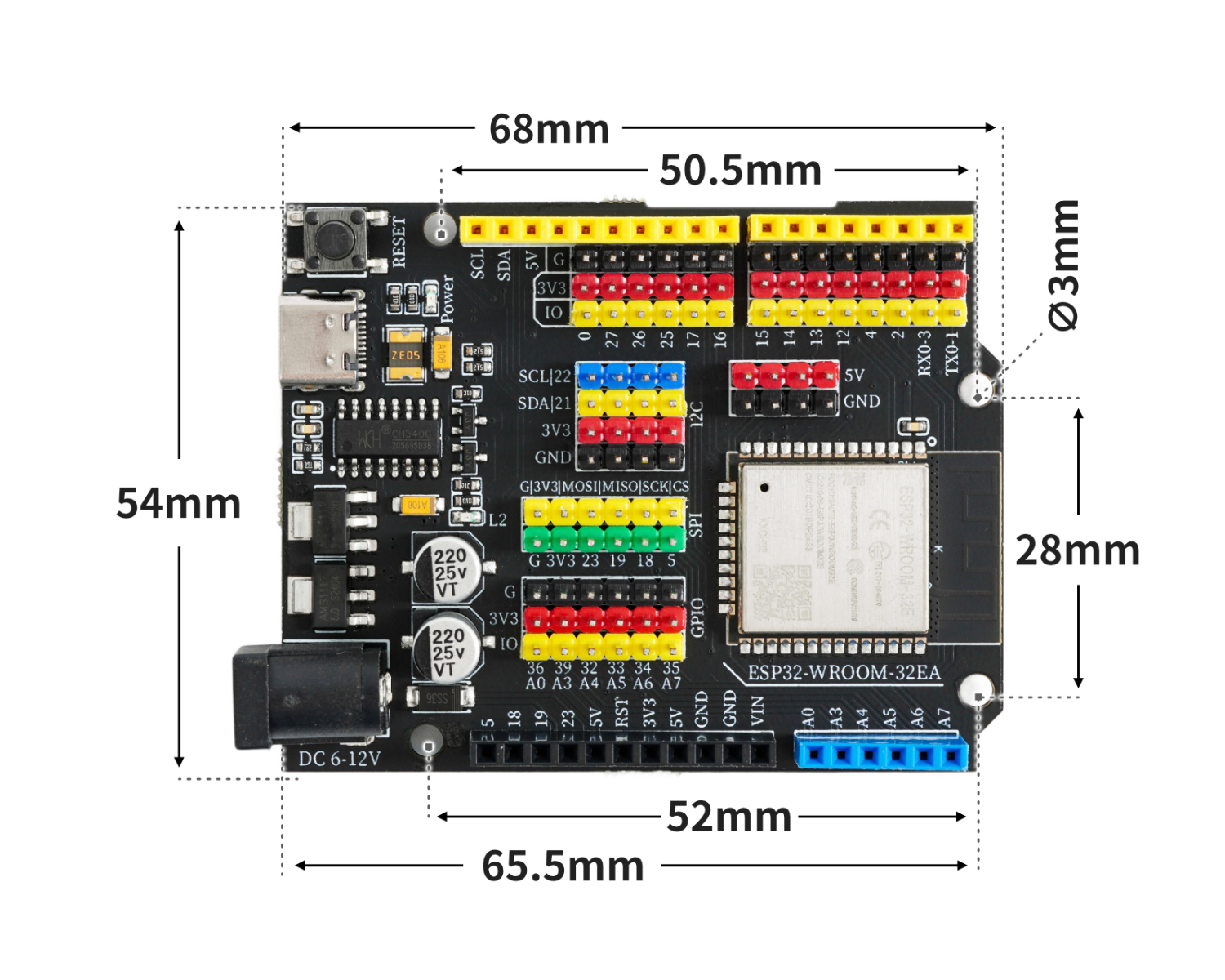

4、电路板尺寸

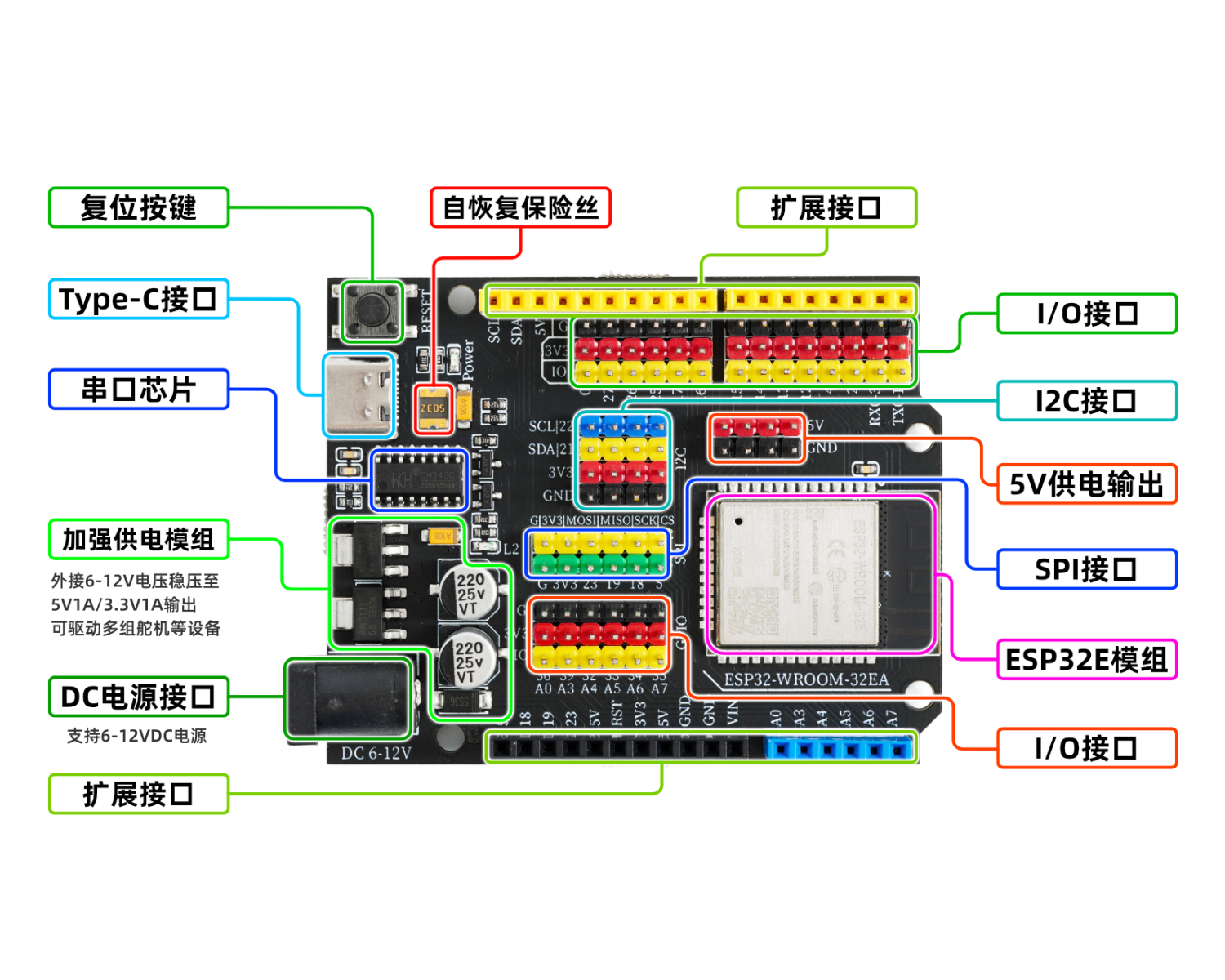

5、开发板解析

复位键
按下复位键，重新运行程序。
串口芯片
该芯片负责将USB接收到的数据转换为串口数据给主控芯片。
5V/2A供电模组
供电模组负责主板的供电服务，外部接入的6-12V电源稳压至 5V/2A/10W输出，可驱动多组舵机，玩具马达、微型滑台等设备。
自恢复保险丝
当开发板发生错误连接导致短路时，保险丝会自动断开开发板与电脑之间的电路连接，从而保护电脑USB接口不被烧毁或电脑死机。
Type-C接口
负责数据下载和USB供电。
外部供电与USB供电自动切换控制器
FDN340P场效应管+LMV358IDGKR放大器组成的外部供电与USB供电自动切换控制系统。开发板默认由USB接口供电，当外部电源接入后控制器会自动断开USB供电并切换至外部电源供电，外部电源断开后再自动切换为USB供电，该功能可保护电脑不受开发板外部供电的电源干扰。
ESP32E模组
