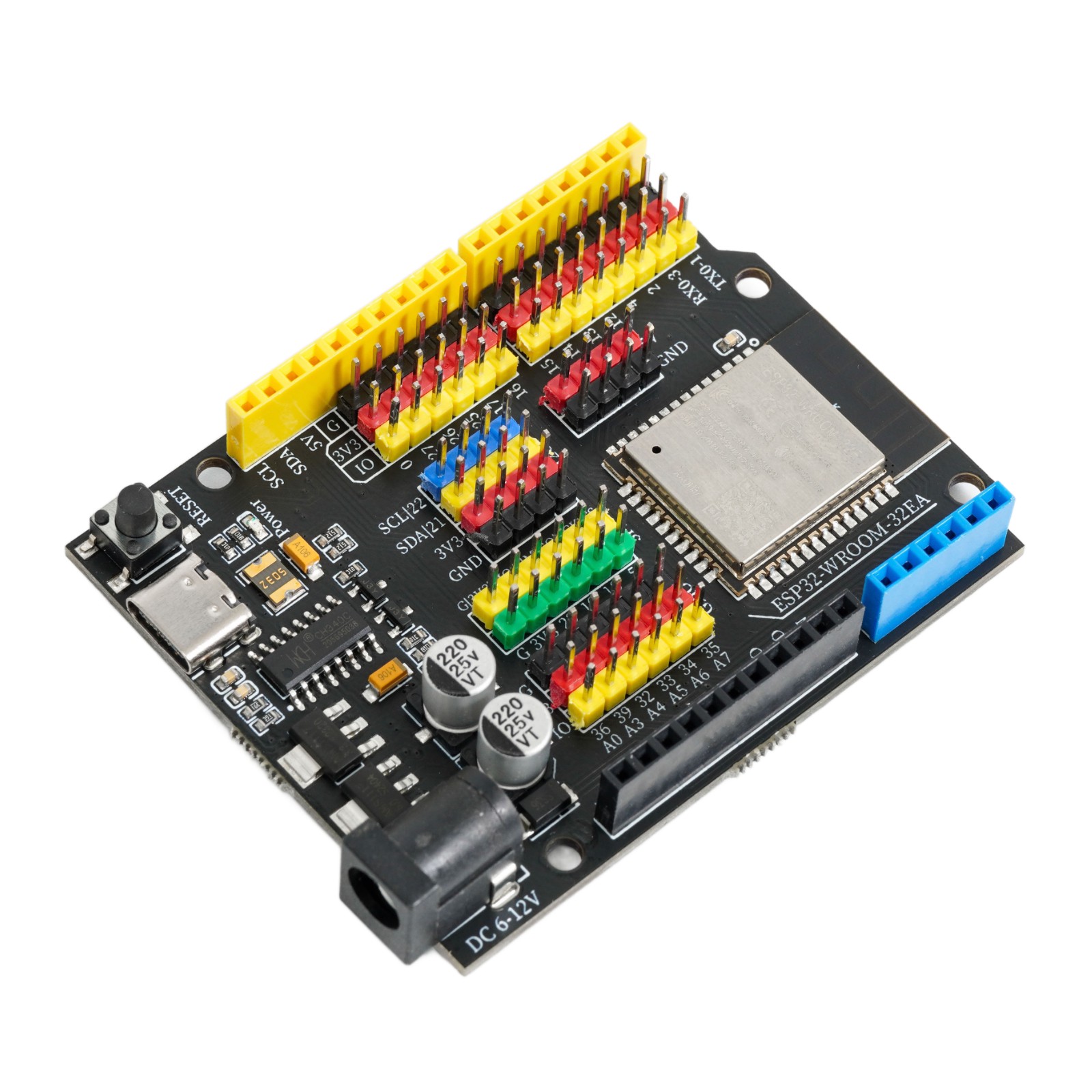

Hello STEM ESP32-WROOM-32EA

1、介紹

ESP32-WROOM-32-N4。

樂鑫官方數據手冊:esp32-wroom-32e_esp32-wroom-32ue_datasheet_tw.pdf

2、技術規格

3、特徵

1、使用的是樂鑫公司2023年發布的原裝全新ESP32-WROOM-32E模組
2、加強供電，G|V能夠提供最大3.3V 40mA的輸出能力
3、板載電路保護和電源選擇電路
4、Type-C通訊接口，無需區分正反，使用更方便
5、支援DC5525輸入介面，允許6-12VDC輸入
6、板載2.54間距G|V|S擴展排釘接口，免擴展板使用

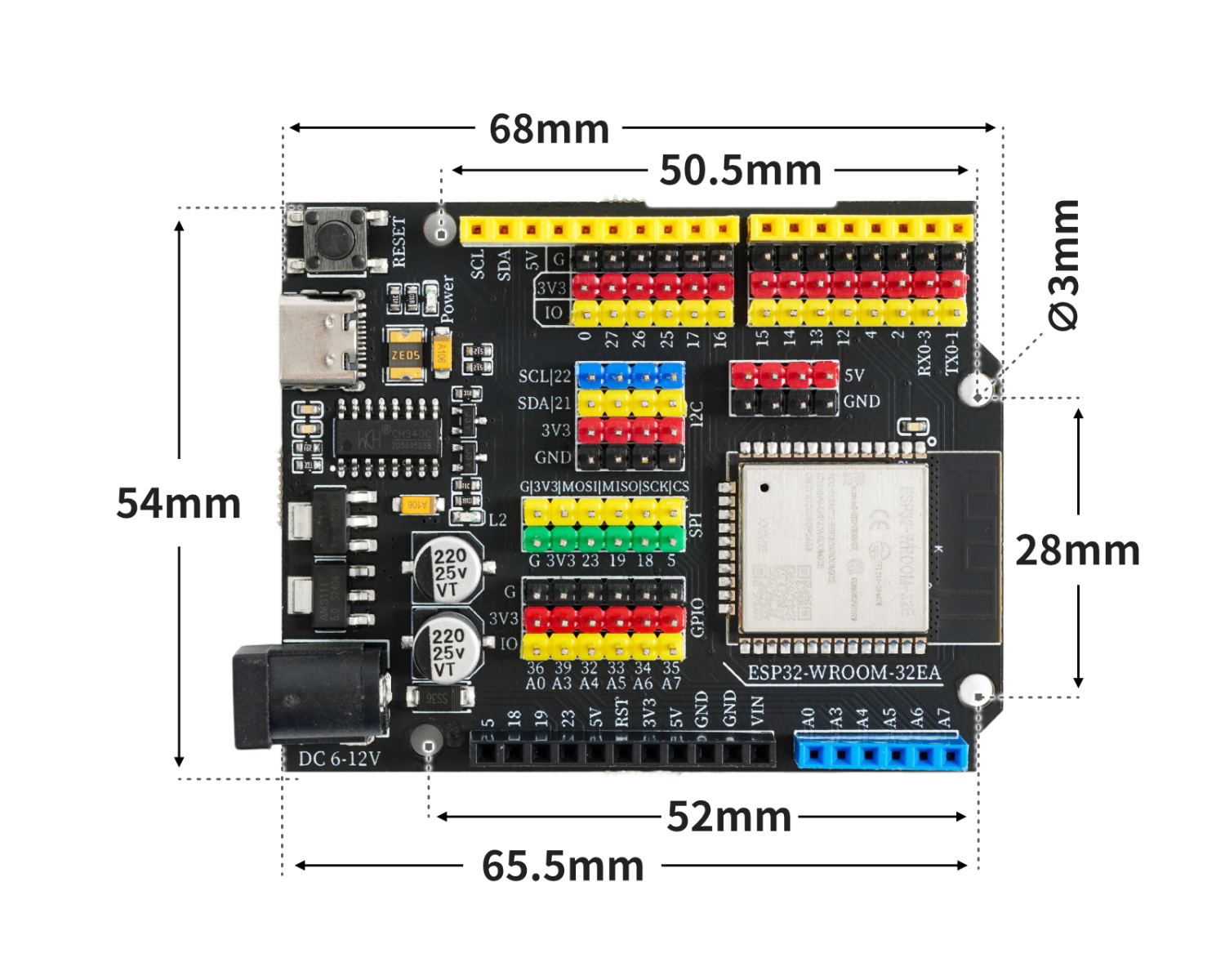

4、電路板尺寸

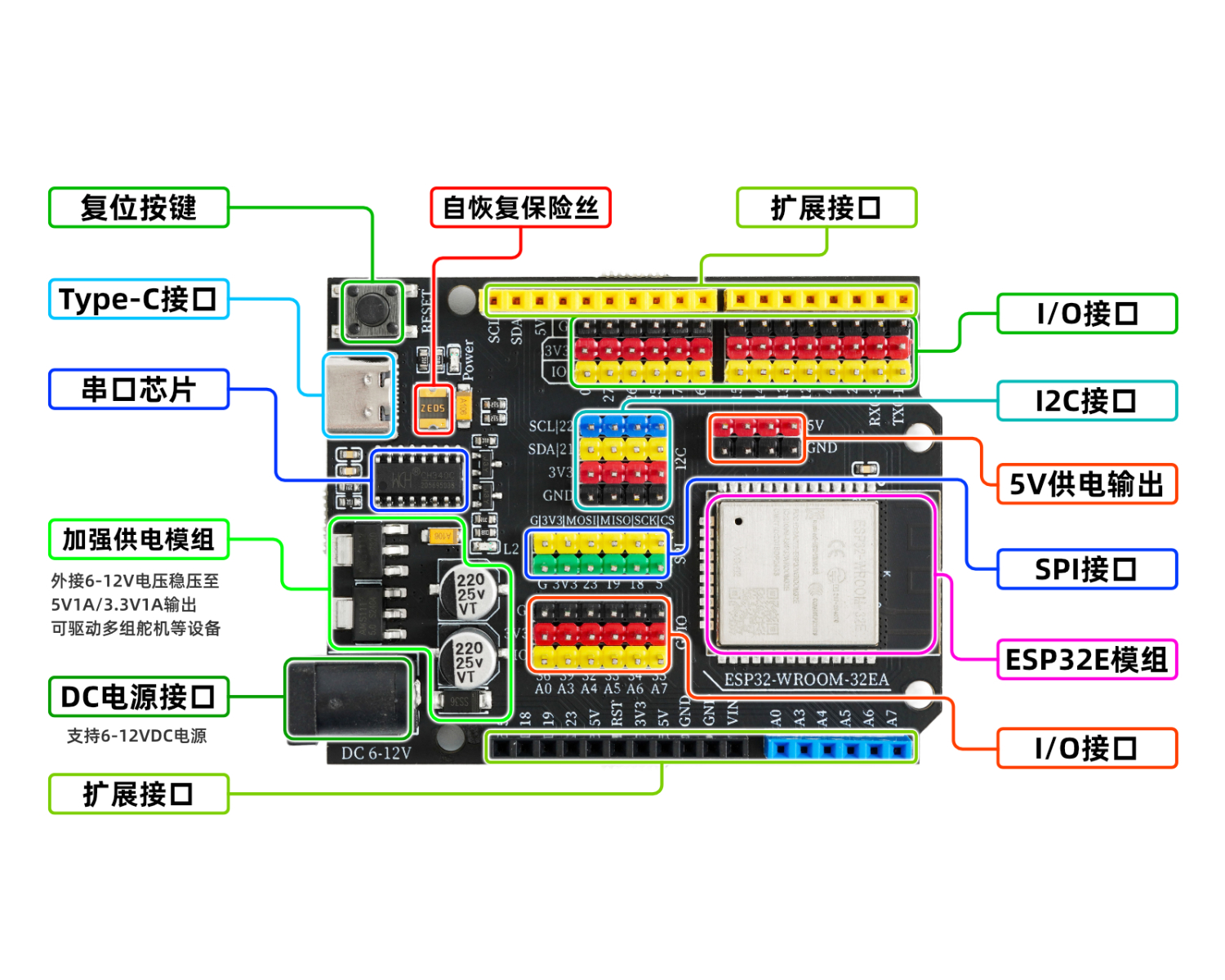

5、開發板解析

• 復位鍵
  按下重置按鈕，重新執行程序。

• 串口芯片
  該芯片負責將USB接收到的資料轉換為串行資料給主控芯片。

• 5V/2A供電模組
  供電模組負責主板的供電服務，外部接入的6-12V電源穩壓至 5V/2A/10W輸出，可驅動多組舵機，玩具馬達、微型滑台等設備。

• 自復原保險絲
  當開發板發生錯誤連接導致短路時，保險絲會自動斷開開發板與電腦之間的電路連接，從而保護電腦USB接口不被告燒毀或電腦死機。

• Type-C介面
  負責數據下載及USB供電。

• 外部供電與USB供電自動切換控制器
  FDN340P場效應管+LMV358IDGKR放大器組成的外部供電與USB供電自動切換控制系統。開發板默認由USB接口供電，當外部電源接入後控制器會自動斷開USB供電並切換至外部電源供電，外部電源斷開後再自動切換為USB供電，該功能可保護電腦不受開發板外部供電的電源干擾。

• ESP32E模組

ESP32-WROOM-32E主控晶片是開發板的大腦，負責程式儲存、執行、運算處理、信號輸入輸出等功能。

• 擴展板介面
  用於對接本公司配套的擴展板，便於接插模組。

6、驅動下載及安裝

Windows 7、8、10、11 系統 USB 驅動下載及安裝方法：點擊查看

Mac OS 系統 USB 驱動下載：CH34X USB串行Mac OS驅動程序下載安裝說明

把下面的鏈接複製粘貼到附加開發板管理網址 中：

再安裝 ESP32 開發板，選擇 工具 菜單中的 開發板 -> 開發板管理員...

在搜尋欄中搜索 esp32，可以看到 esp32 圖書，選擇 2.0.4 版本，點擊安裝，等待安裝完成即可。

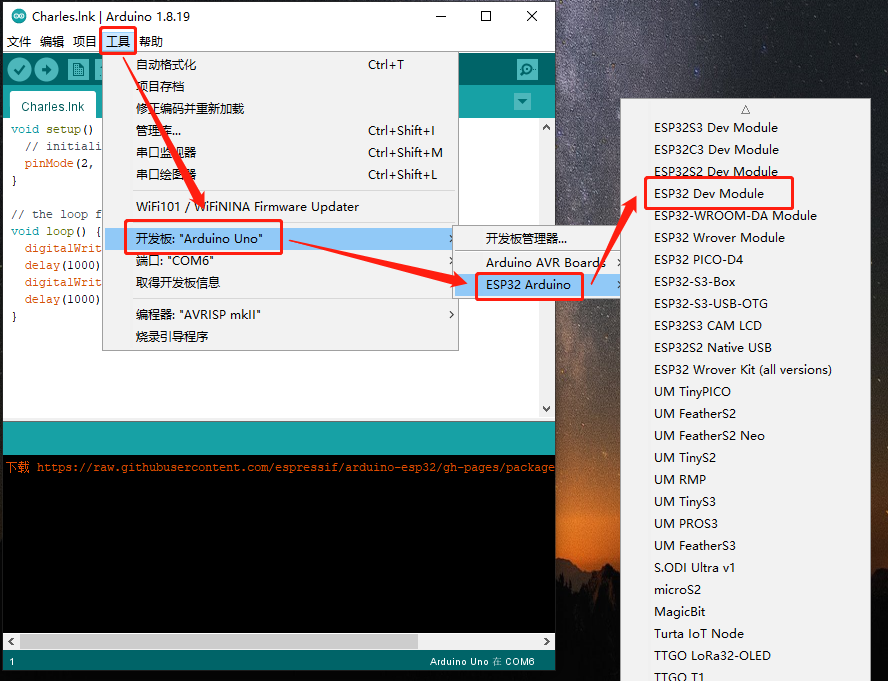

選擇對應的開發板 ESP32 Dev Module，

選擇好開發板後，工具菜單中就會多出一些選項，如果你不會調試的話，按照默認的即可。

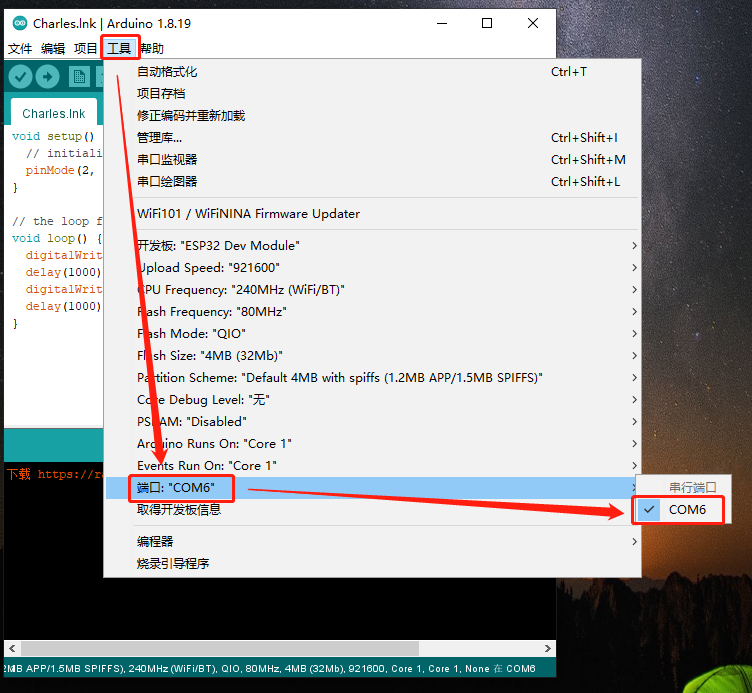

接著，選擇 ESP32 對應的端口，

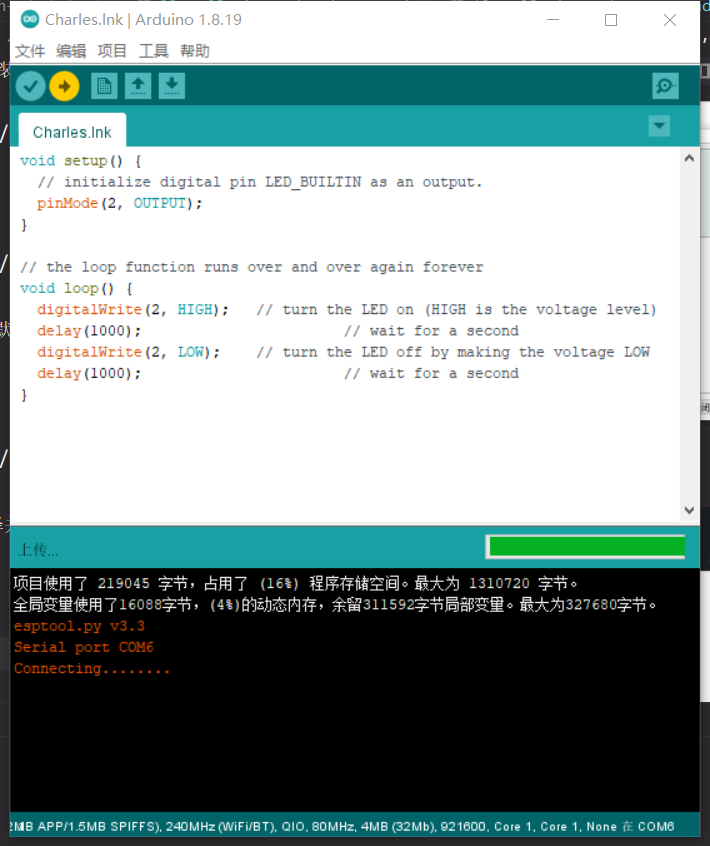

最後，我們打開示例程式裡面的測試代碼中的 Arduino 測試代碼，編譯並運行。

示例程式：點擊下載

注意！！！如果以上方法行不通則可以參考以下方法：參考視頻.

常見問題：上傳失敗解決方法：把開發板2號，5號，12號針腳的外接模塊全部取下來
