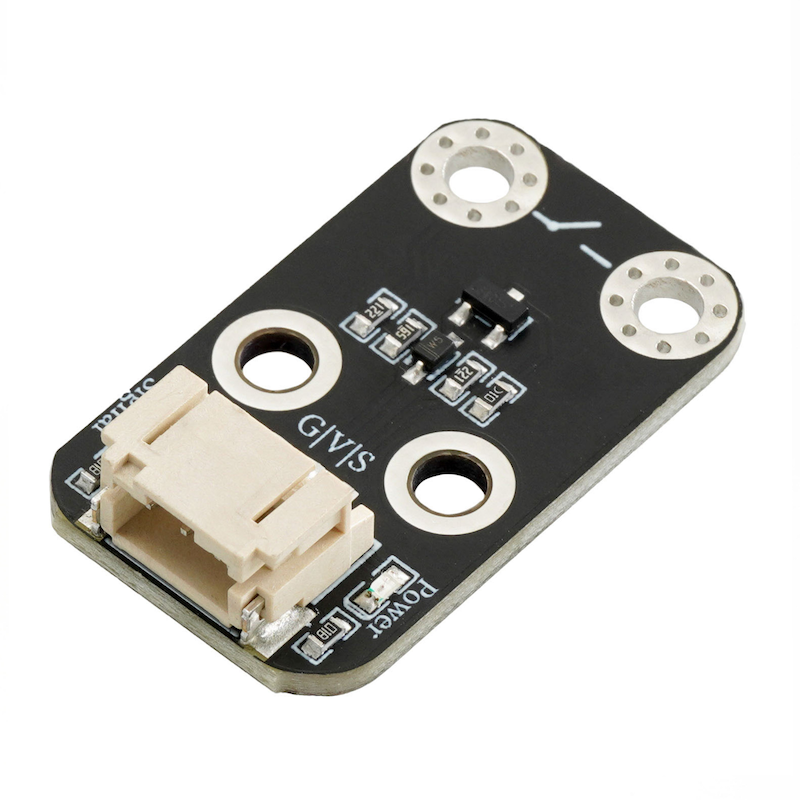

HS-S67P 電導開關模塊

1、介紹

電導開關是一個可以用來檢測物體是否具有導電性的電子模塊。最大檢測物件10兆歐，既可以檢測硬幣，導線，金屬等良導體，也可以檢測人體，水果，植物等不良導體。透過觸摸電導開關的正負極，可以改變模組的輸出狀態，製作各類互動互動作品，诸如水果鋼琴，音樂風鈴等有趣的应用，也可以應用在各類互動遊戲中，作為任務執行的關鍵動作，像密室逃生的携手同心等等。

2、原理圖

HS-S67P-電導開關模組 原理圖點擊查看

3、模組參數

• 供電電壓：3.3V / 5V

• 連接方式：PH2.0端子線

• 安裝方式：螺絲固定

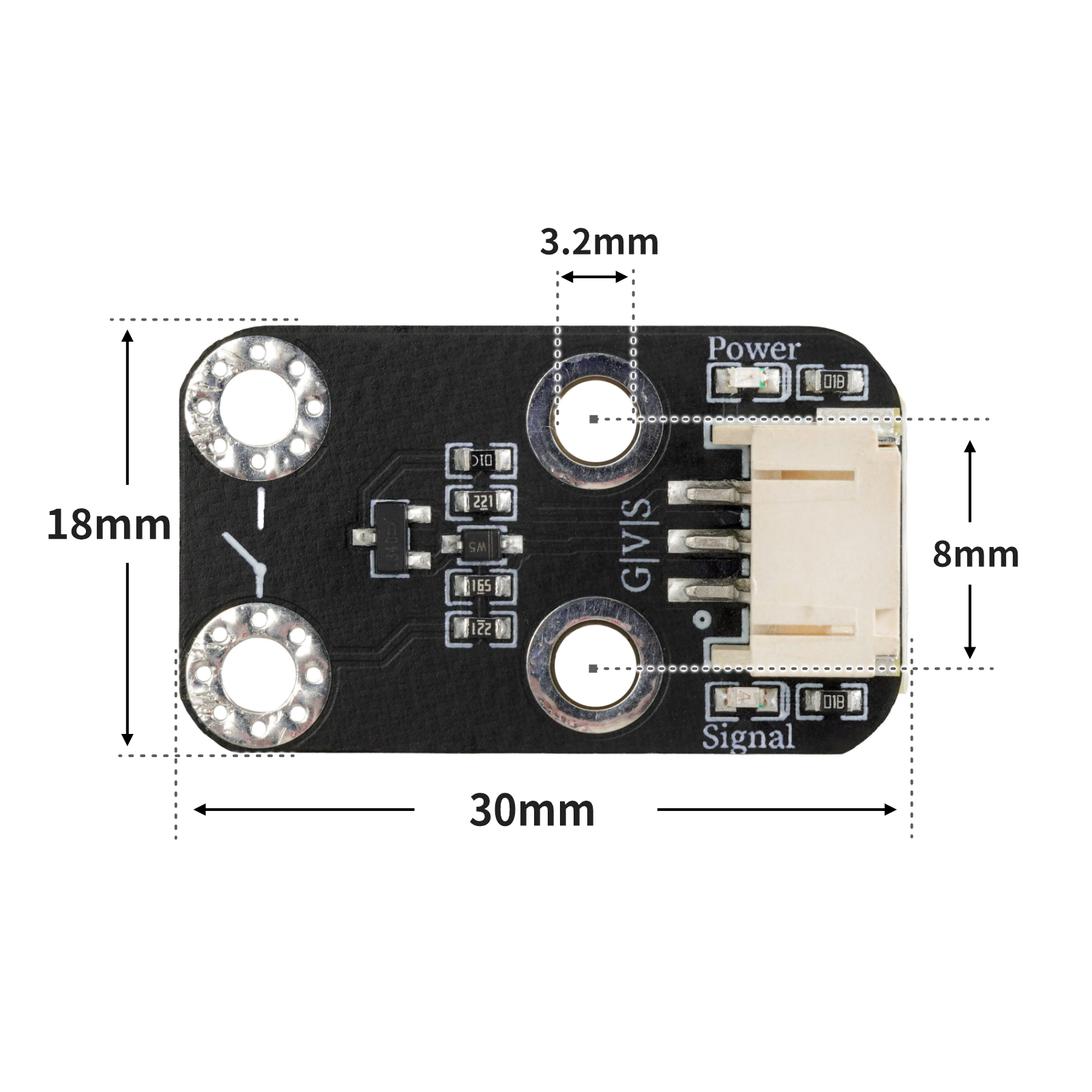

4、電路板尺寸

5、Arduino IDE示範程序

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
Arduino IDE 庁件文件下載及導入教範：點擊查看

示範程序（UNO開發板）：

void setup(){
  Serial.begin(9600);
  pinMode(4, INPUT);
  pinMode(9, OUTPUT);
}

void loop(){
  //有源蜂鸣器模块接UNO开发板D9，电导开关模块接UNO开发板D4；
  //电导开关模块在连接到导体时，会产生一个高电平（1），使蜂鸣器响起；
  //当未检测到导体连接时，蜂鸣器不响。
  if (digitalRead(4) == 1) {
    digitalWrite(9,HIGH);
    Serial.println(String("导体连接：") + String(digitalRead(4)));

  } else if (digitalRead(4) == 0) {
    Serial.println(String("断开：") + String(digitalRead(4)));
    digitalWrite(9,LOW);
  }

}

6、ESP32 Python 示例（適用於Mixly IDE /米思齊）

開發板選擇 Python ESP32 【ESP32 Generic(4MB)】切換為代碼模式上傳

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看

示例程式（ESP32-Python）：

待更新...

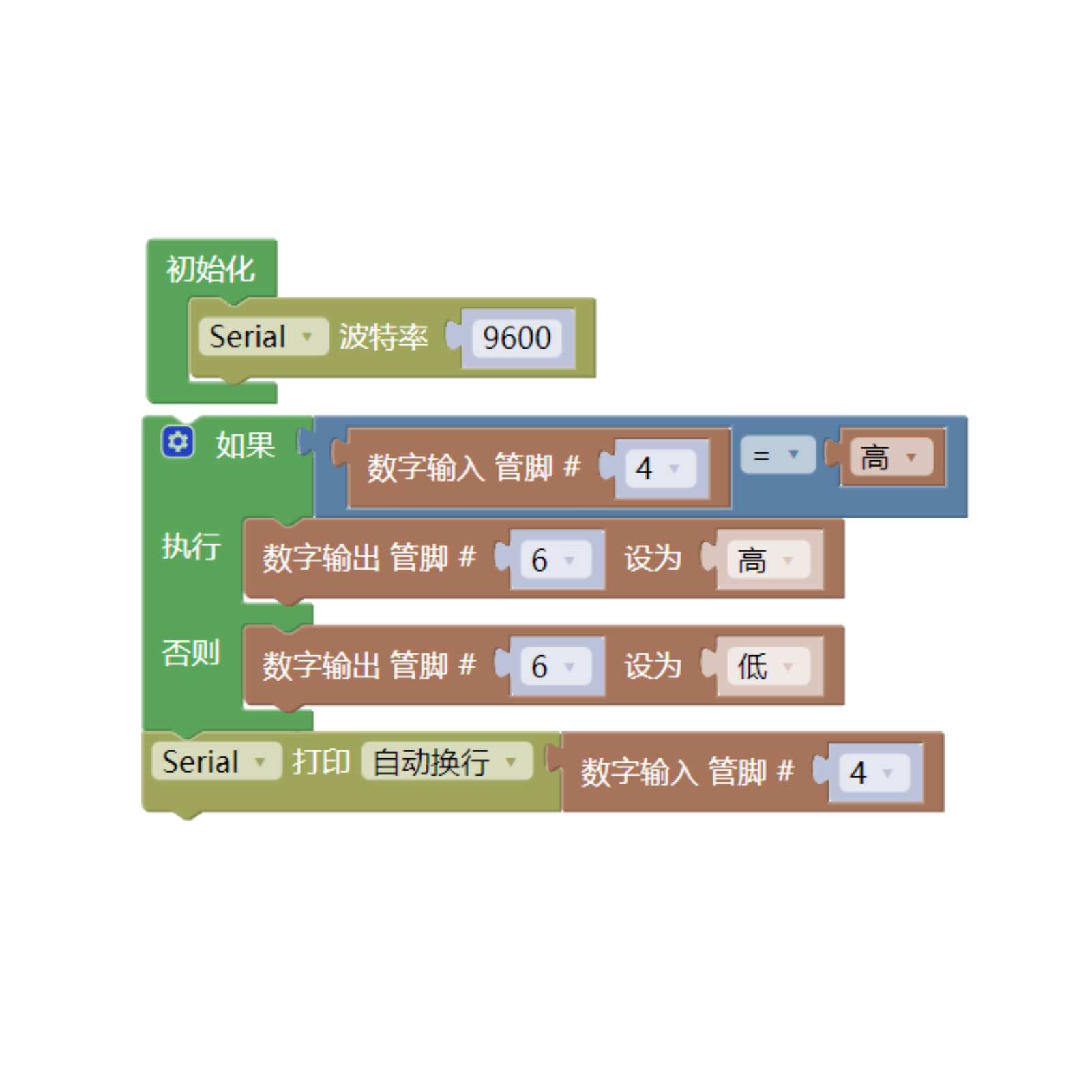

7、米思齊 Mixly 示例程式（圖形化語言）

示範程序（UNO開發板）：點擊下載
注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE Arduino 圖庫檔案下載及匯入教學：點擊查看

示範程序（ESP32開發板）：點擊下載
注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看

圖片待更新...

8、測試環境搭建

Arduino UNO 測試環境搭建

準備配件：

• HELLO STEM UNO R3 開發板 *1

• HELLO STEM UNO R3 P 扩展板 *1

• USB type-c 資料線 *1

• 有源蜂鳴器模組（HS-F07P）*1

• 電導開關模塊（HS-67P）*1

• PH2.0 3P端子轉杜邦線 *2 或 PH2.0 3P雙頭端子線 *2

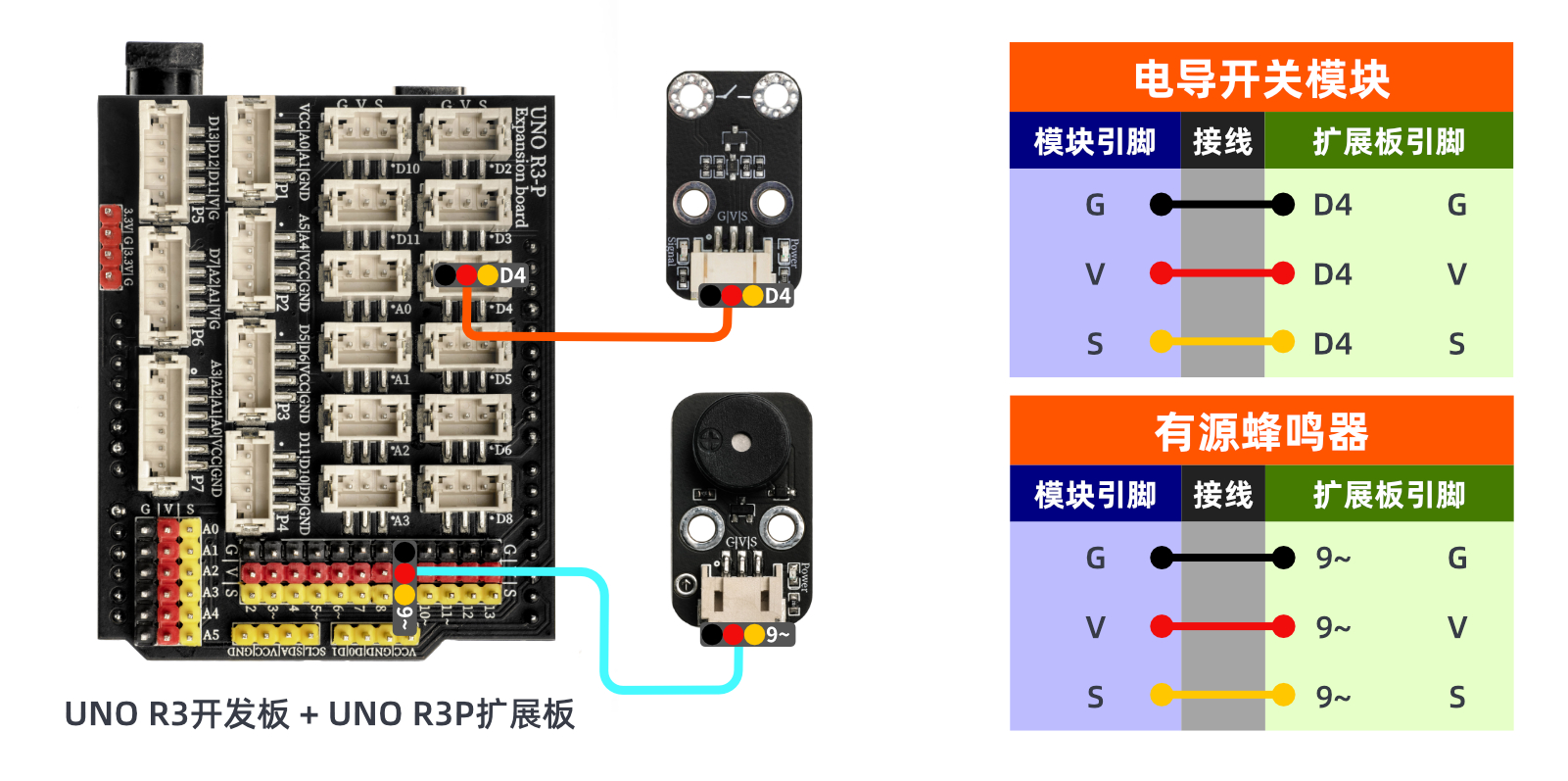

電路接線圖：

ESP32 測試環境搭建

準備配件：等更新...

電路接線圖：等更新...

9、視頻教學

視頻教學：點擊查看

10、測試結果

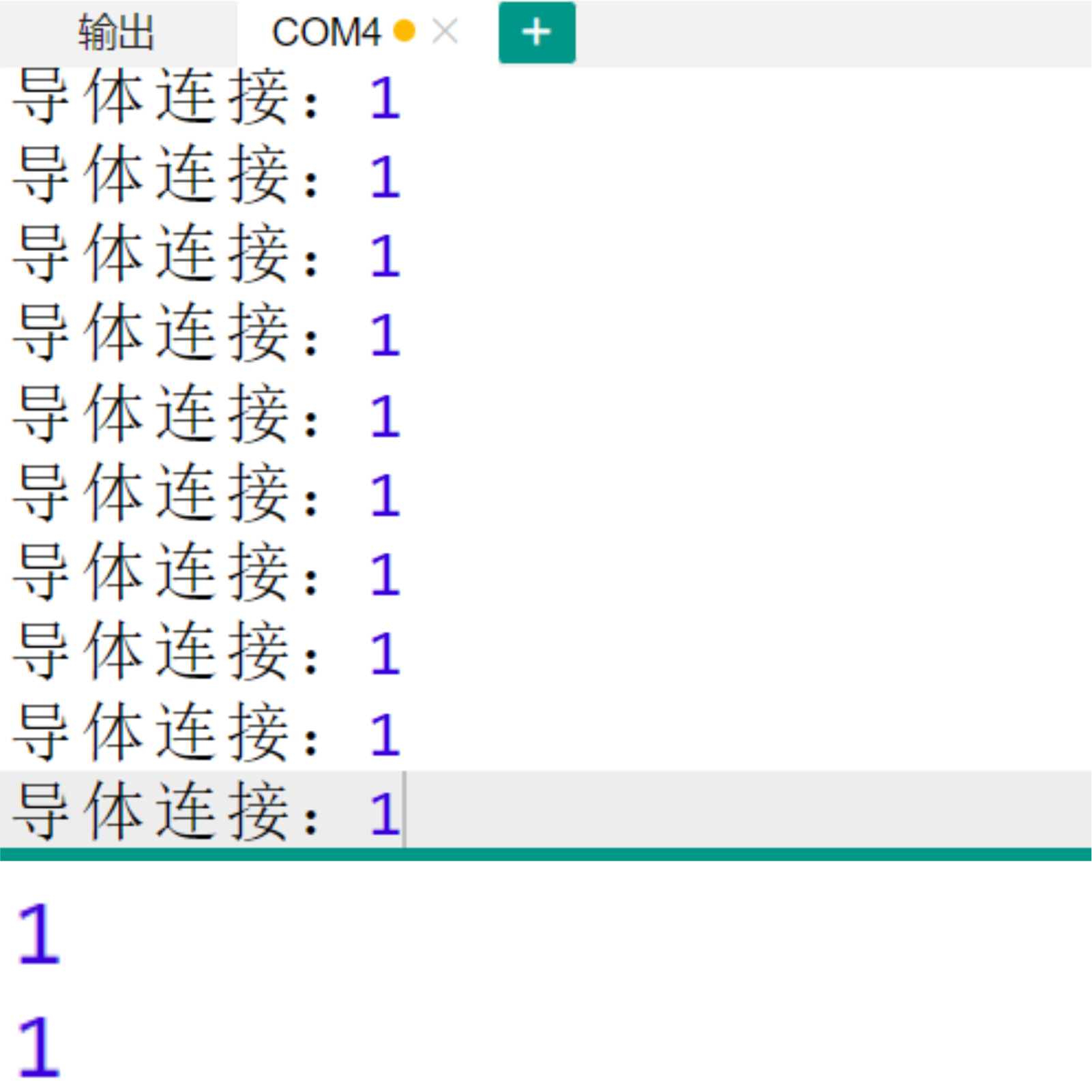

Arduino UNO測試結果：

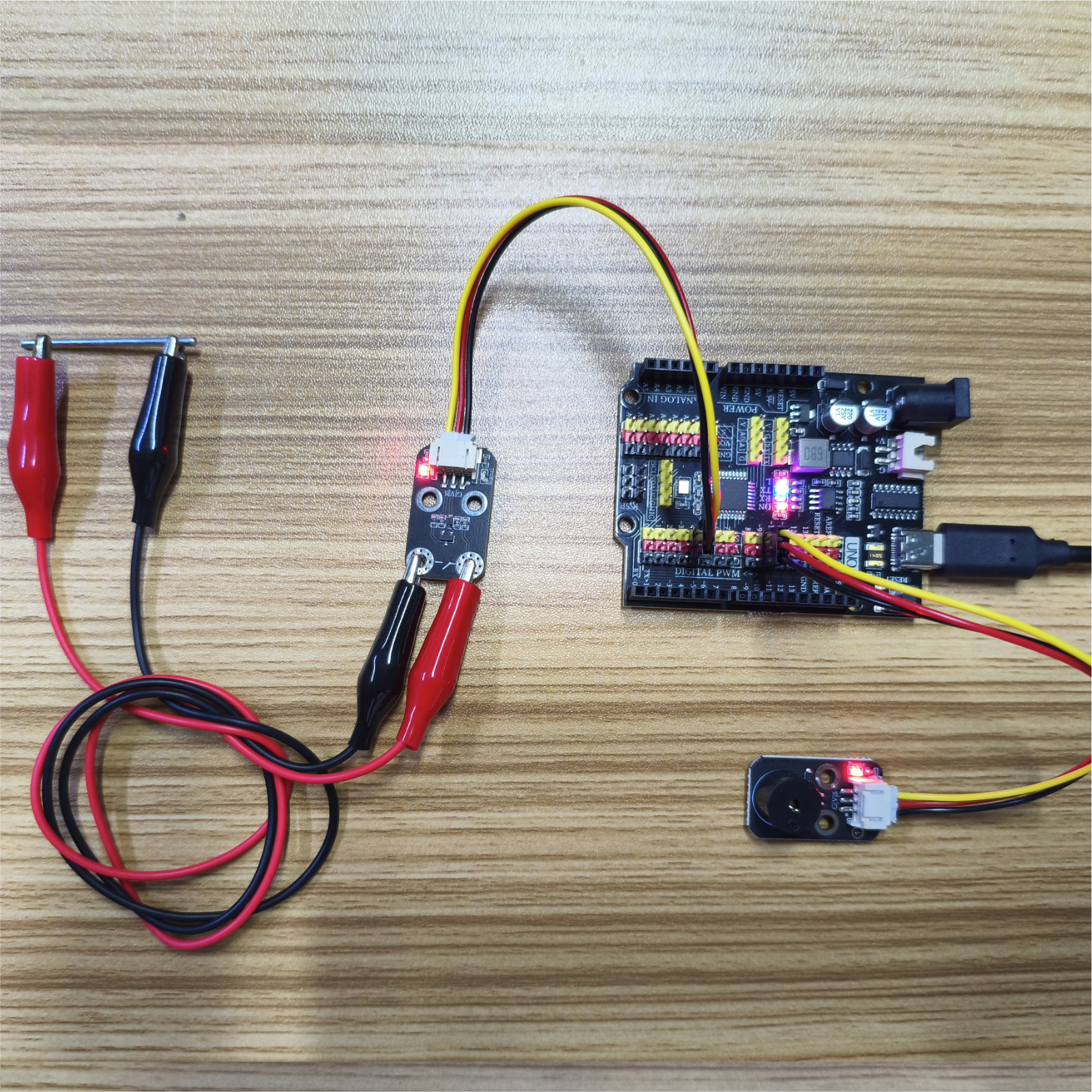

將器件連接好線之後，上傳程序到Arduino UNO 開發板之後，將會發現當電導開關模塊連接到導體時，蜂鳴器會隨之響起；反之，蜂鳴器不響。

ESP32 測試結果：

等更新...
