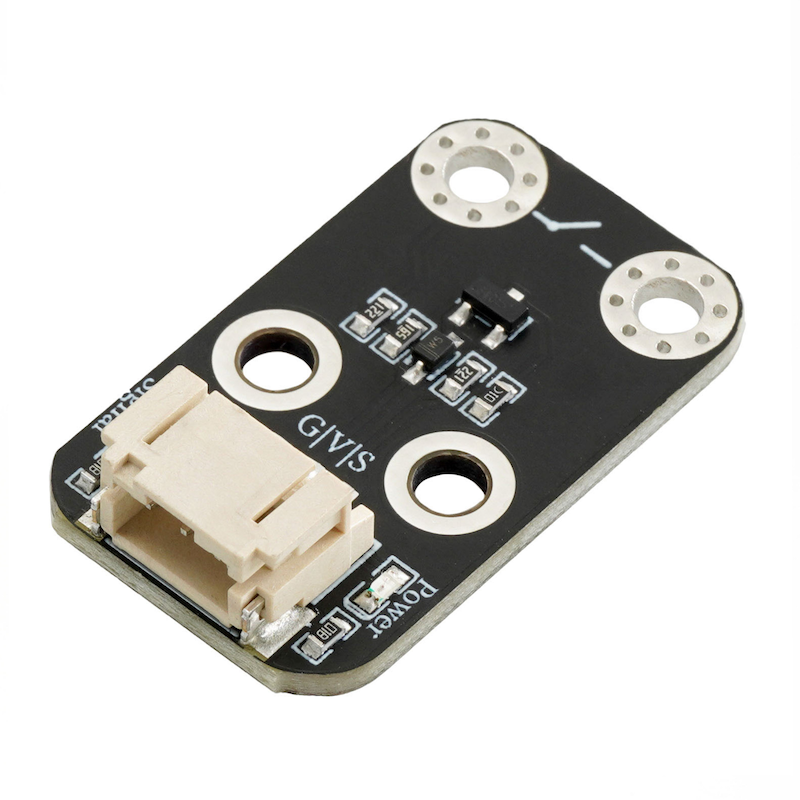

1、介绍
电导开关是一个可以用来检测物体是否具有导电性的电子模块。最大检测对象10兆欧，既可以检测硬币，导线，金属等良导体，也可以检测人体，水果，植物等不良导体。通过触摸电导开关的正负极，可以改变模块的输出状态，制作各类互动交互作品，诸如水果钢琴，音乐风铃等有趣的应用，也可以应用在各类互动游戏中，作为任务执行的关键动作，像密室逃生中的携手同心等等。
2、原理图
3、模块参数
引脚名称 | 描述 |
|---|---|
G | GND（电源输入负极） |
V | VCC（电源输入正极） |
S | 数字信号引脚 |
供电电压：3.3V / 5V
连接方式：PH2.0端子线
安装方式：螺丝固定

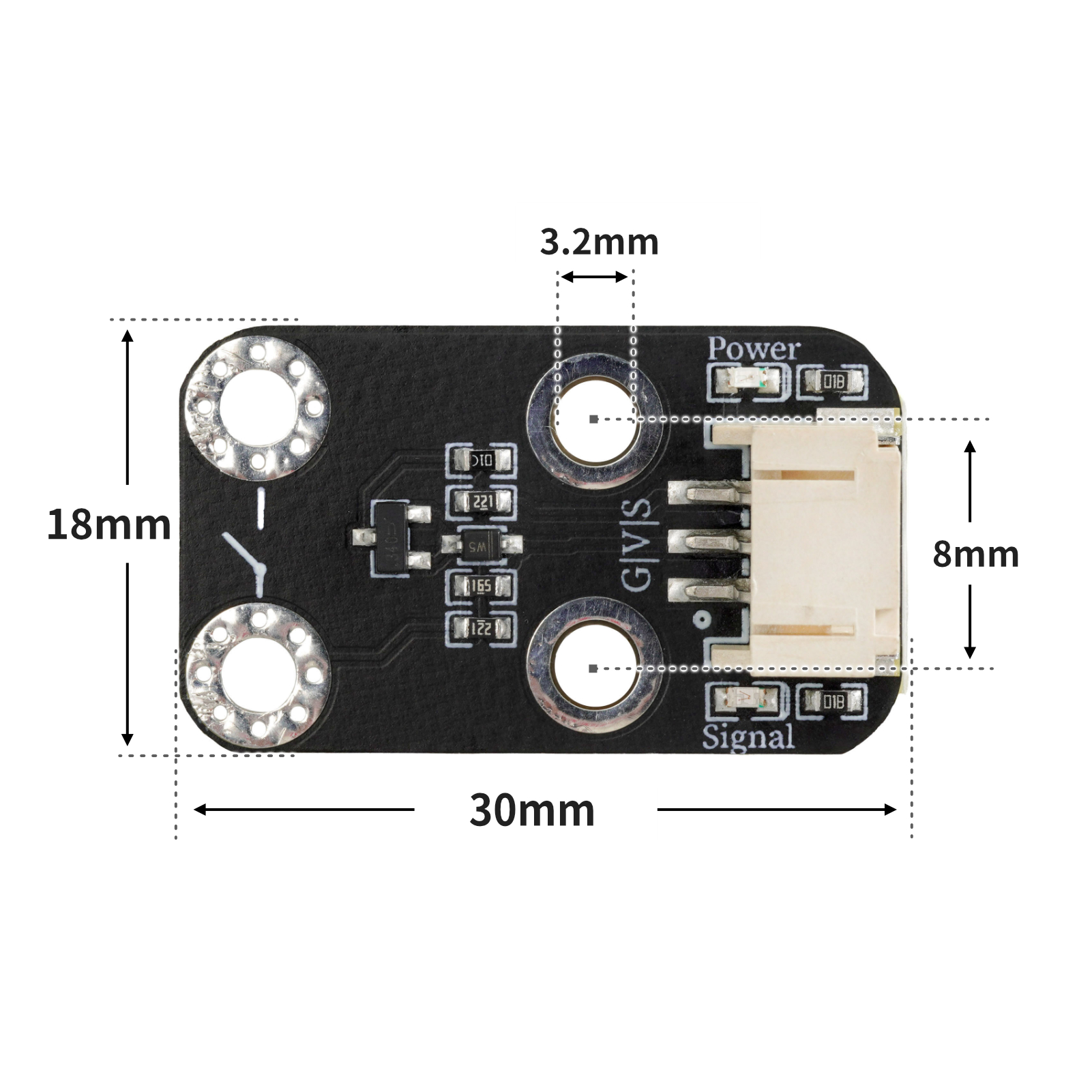

4、电路板尺寸
5、Arduino IDE示例程序
注意：程序上传时如果提示库文件报错，请先导入库文件！
Arduino IDE 库文件下载及导入教程：点击查看
示例程序（UNO开发板）：
void setup(){
Serial.begin(9600);
pinMode(4, INPUT);
pinMode(9, OUTPUT);
}
void loop(){
//有源蜂鸣器模块接UNO开发板D9，电导开关模块接UNO开发板D4；
//电导开关模块在连接到导体时，会产生一个高电平（1），使蜂鸣器响起；
//当未检测到导体连接时，蜂鸣器不响。
if (digitalRead(4) == 1) {
digitalWrite(9,HIGH);
Serial.println(String("导体连接：") + String(digitalRead(4)));
} else if (digitalRead(4) == 0) {
Serial.println(String("断开：") + String(digitalRead(4)));
digitalWrite(9,LOW);
}
}6、ESP32 Python 示例（适用于Mixly IDE /米思齐）
开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传
注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看
示例程序（ESP32-Python）：

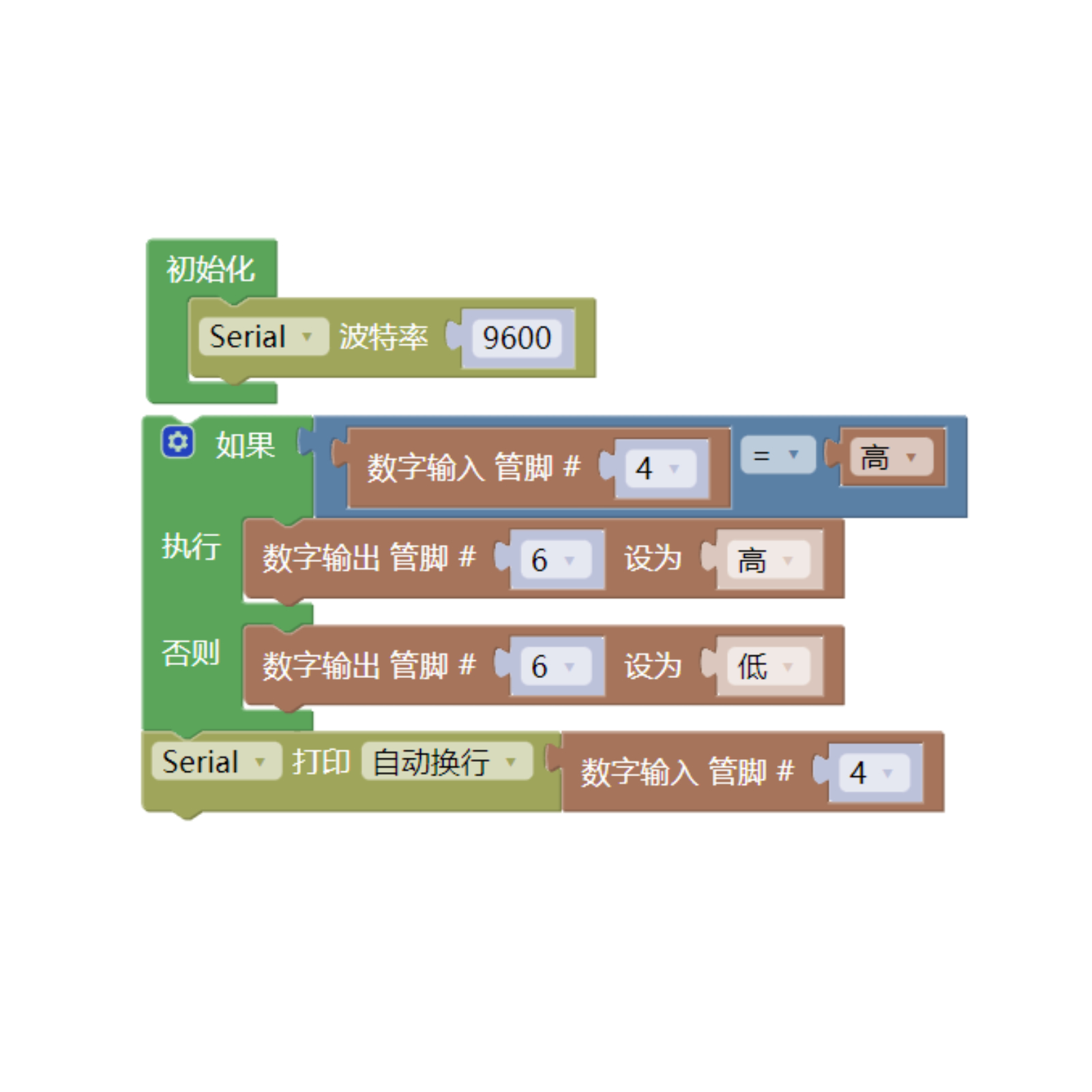

待更新...7、米思齐 Mixly 示例程序（图形化语言）
示例程序（UNO开发板）：点击下载
注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE Arduino库文件下载及导入教程：点击查看
示例程序（ESP32开发板）：点击下载
注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看
图片待更新...
8、测试环境搭建
Arduino UNO 测试环境搭建
准备配件：
HELLO STEM UNO R3 开发板 *1
HELLO STEM UNO R3 P 扩展板 *1
USB type-c 数据线 *1
有源蜂鸣器模块（HS-F07P）*1
电导开关模块（HS-67P）*1
PH2.0 3P端子转杜邦线 *2 或 PH2.0 3P双头端子线 *2

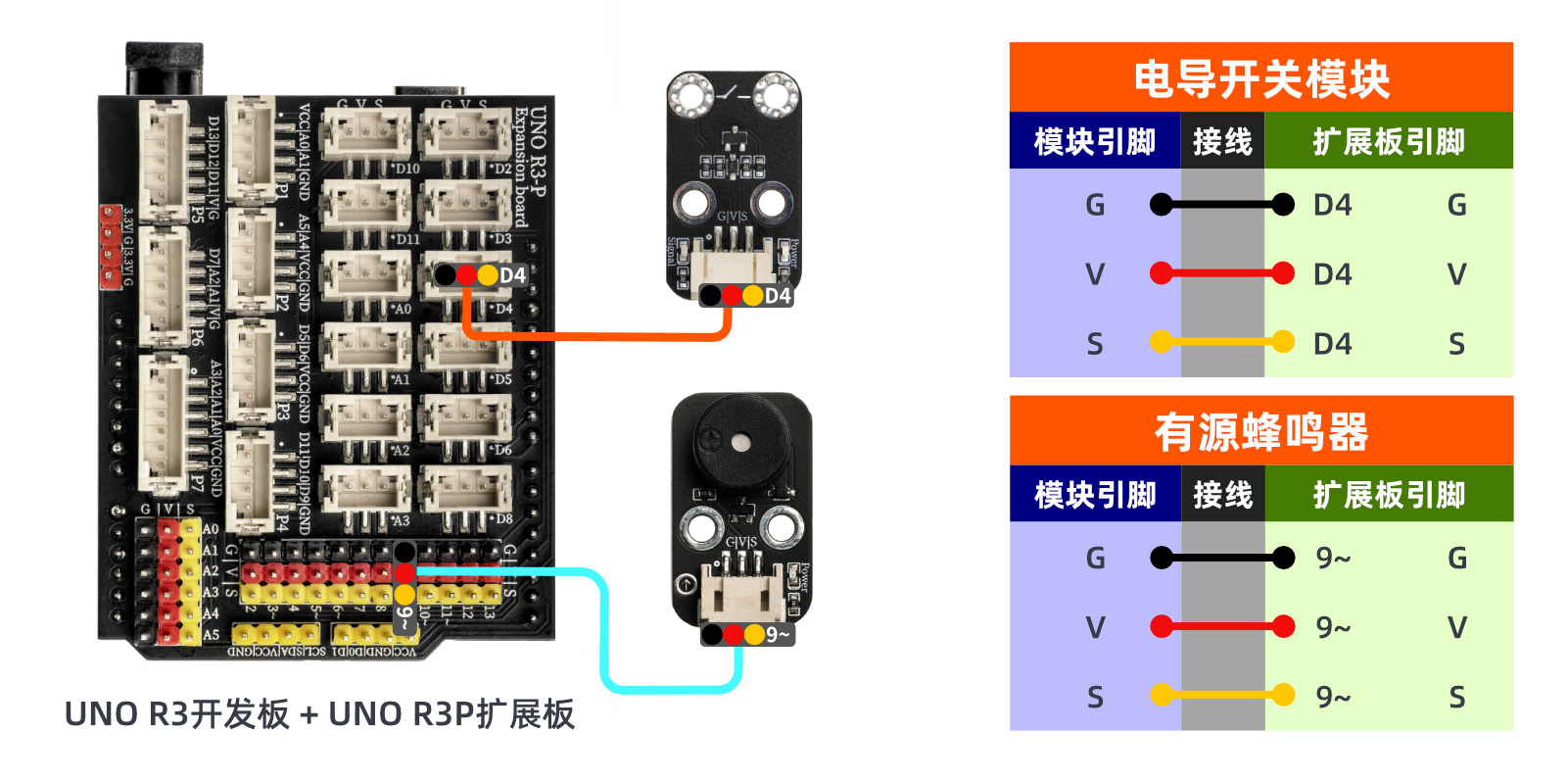

电路接线图：
ESP32 测试环境搭建
准备配件：待更新...
电路接线图：待更新...
9、视频教程
视频教程：点击查看

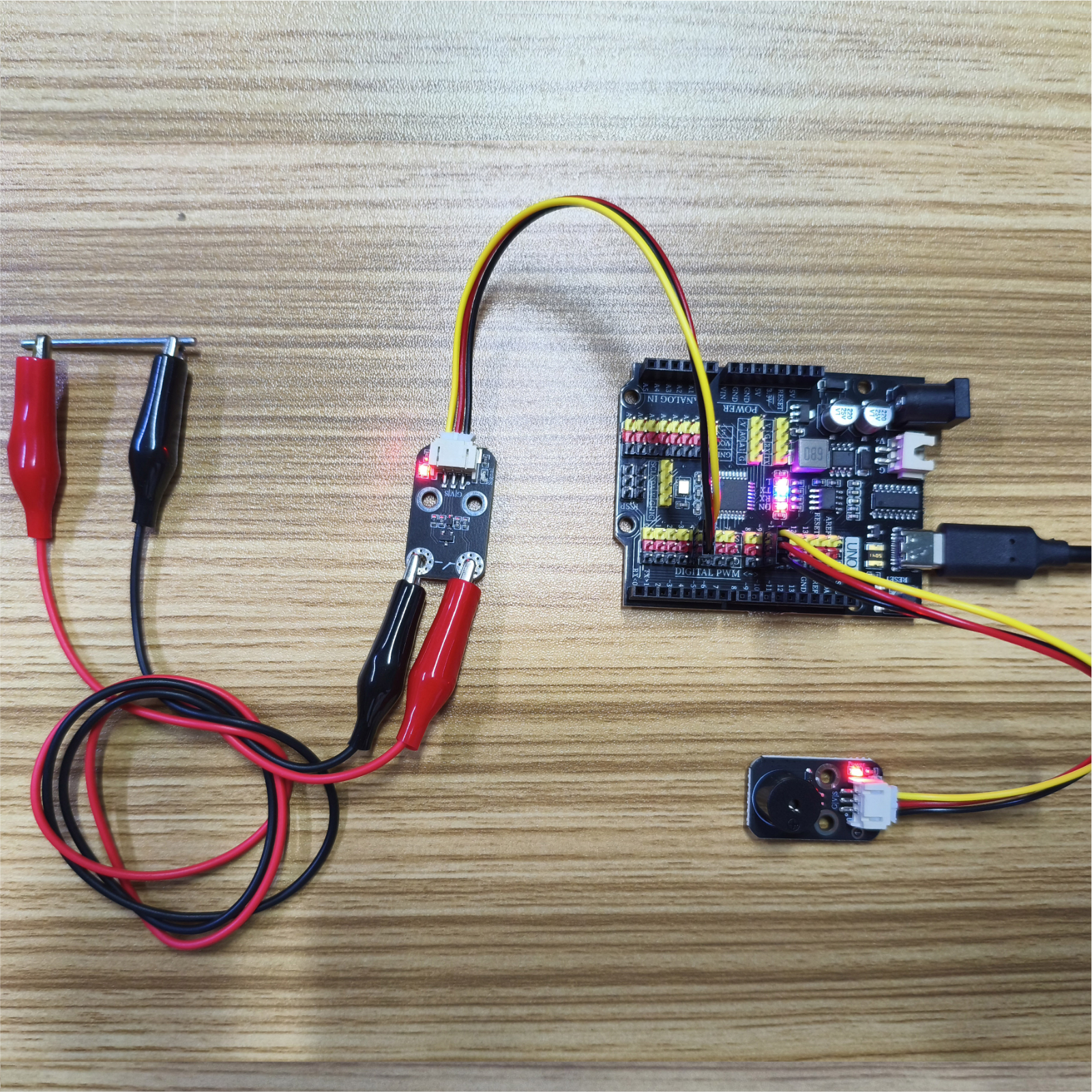

10、测试结果

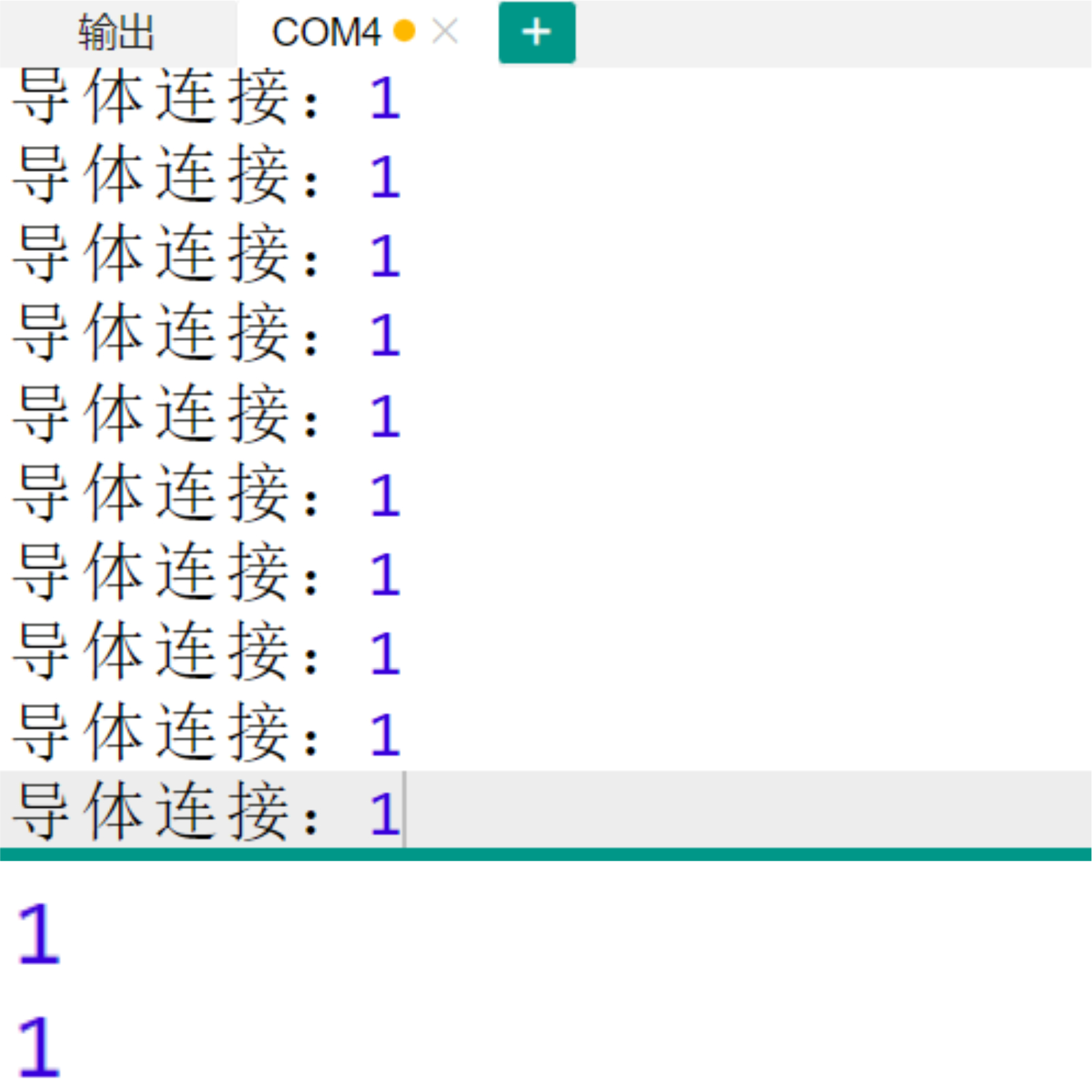

Arduino UNO测试结果：
将器件连接好线之后，上传程序到Arduino UNO 开发板之后，将会发现当电导开关模块连接到导体时，蜂鸣器会随之响起；反之，蜂鸣器不响。
ESP32 测试结果：
待更新...
