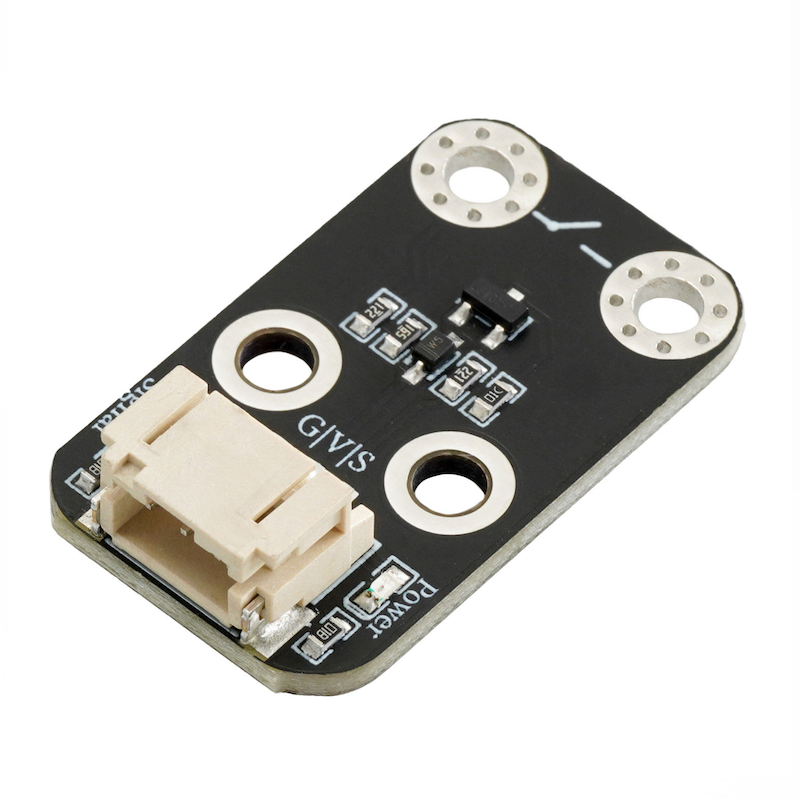

HS-S67P 전도 스위치 모듈

1、소개

2、시뮬레이션 그래프

3、모듈 매개변수

핀 이름	설명
G	GND(전원 입력 부정极)
V	VCC(전원 입력 정극)
S	디지털 신호 핀

전원전압: 3.3V / 5V
연결방식: PH2.0 케이블접속
安装方式：螺丝固定

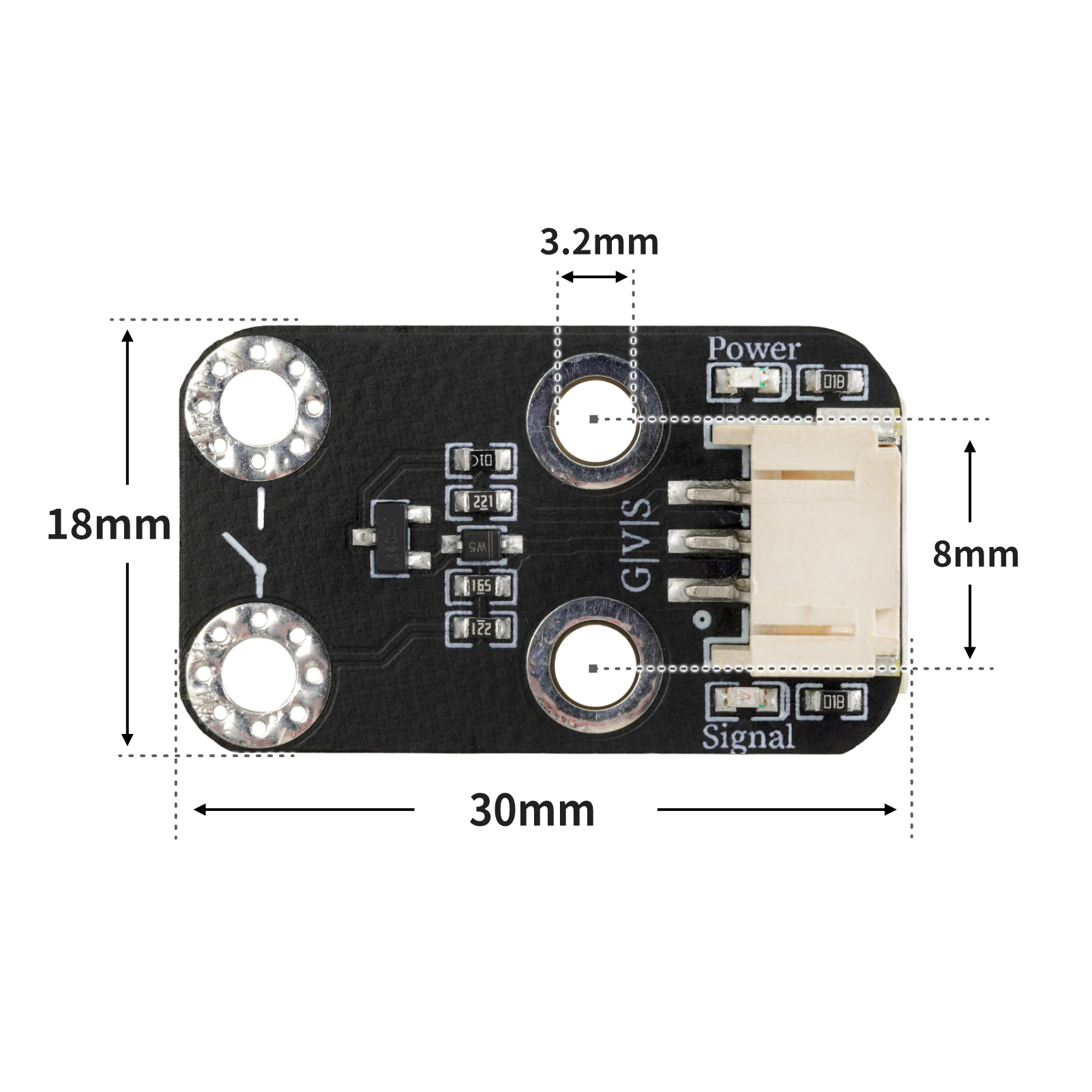

4、회로판 크기

5、아두이노 IDE 예제 프로그램

주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
Arduino IDE 라이브러리 다운로드 및 导入 가이드：点击查看

예제 프로그램(UNO 개발 보드):

void setup(){
  Serial.begin(9600);
  pinMode(4, INPUT);
  pinMode(9, OUTPUT);
}

void loop(){
  //有源蜂鸣器模块接UNO开发板D9，电导开关模块接UNO开发板D4；
  //电导开关模块在连接到导体时，会产生一个高电平（1），使蜂鸣器响起；
  //当未检测到导体连接时，蜂鸣器不响。
  if (digitalRead(4) == 1) {
    digitalWrite(9,HIGH);
    Serial.println(String("导体连接：") + String(digitalRead(4)));

  } else if (digitalRead(4) == 0) {
    Serial.println(String("断开：") + String(digitalRead(4)));
    digitalWrite(9,LOW);
  }

}

6、ESP32 Python 예제（Mixly IDE /미스키에 적용됨）

개발 보드를 선택하세요 Python ESP32 【ESP32 Generic(4MB)】를 코드 모드로 전환하여 업로드하십시오

주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미시지(Mixly)IDE ESP32 라이브러리 다운로드 및 가져오기 가이드:点击查看

예제 프로그램(ESP32-Python):

待更新...

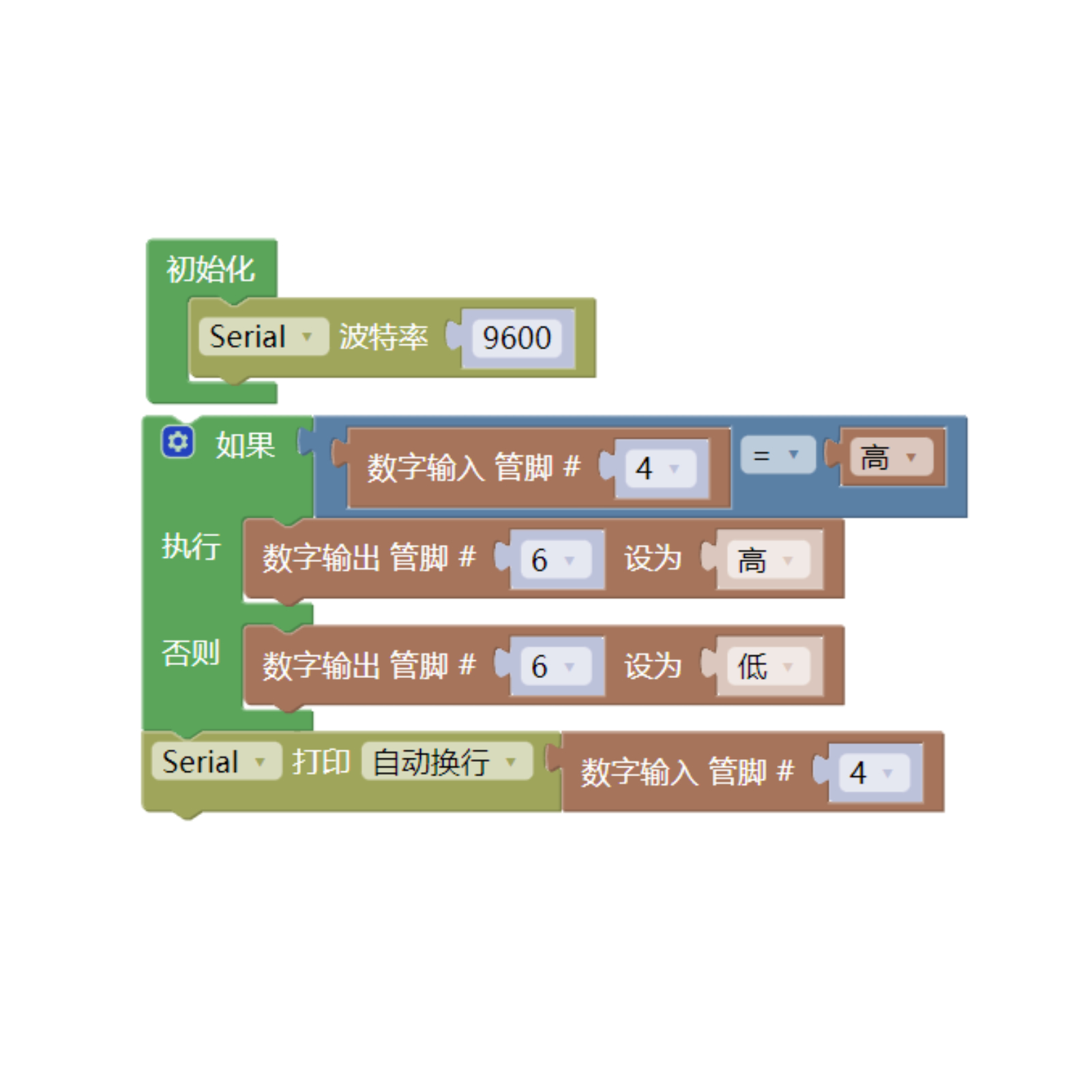

7、미스키 Mixly 예제 프로그램(그래픽 언어)

예제 프로그램(UNO 개발 보드):다운로드 클릭
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미스키(Mixly)IDE Arduino 라이브러리 다운로드 및 가져오기 가이드:点击查看

예제 프로그램(ESP32 개발 보드):다운로드 클릭
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미시지(Mixly)IDE ESP32 라이브러리 다운로드 및 가져오기 가이드:点击查看

이미지 업데이트 예정...

8、테스트 환경 구축

Arduino UNO 테스트 환경 구축

부품 준비：“

HELLO STEM UNO R3 개발 보드 *1
HELLO STEM UNO R3 P 확장 보드 *1
USB type-c 데이터 케이블 *1
유소음 벨 모듈（HS-F07P）*1
전도 스위치 모듈 (HS-67P) *1
PH2.0 3P 단자에서 두뇌선으로 변환 *2 또는 PH2.0 3P 양 끝 단자선 *2

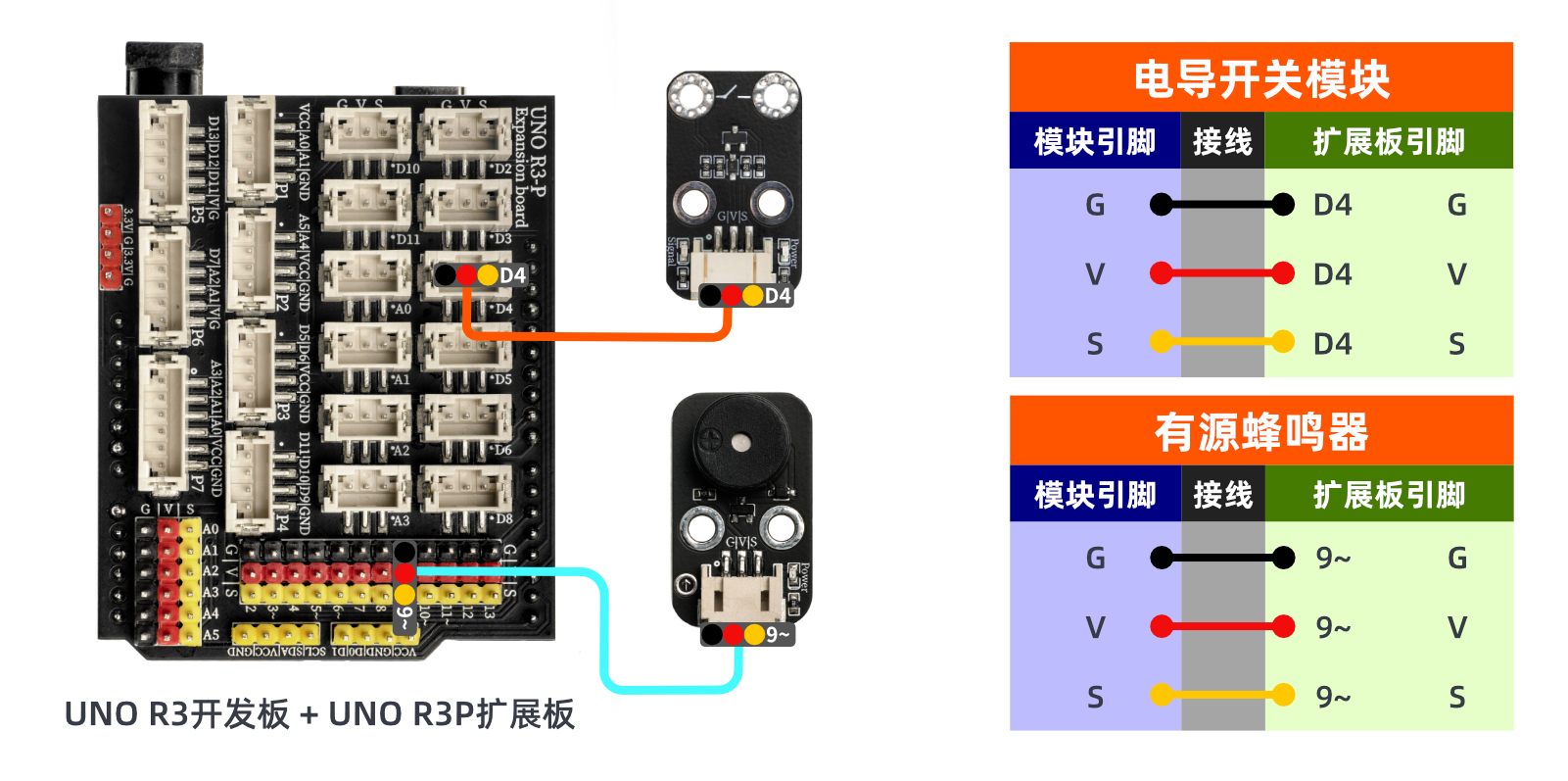

전기 연결도):

ESP32 테스트 환경 설정

부품 준비：“업데이트 대기 중...

전기 연결도): 업데이트 대기 중...

9、비디오 강의

비디오 강의:点击查看

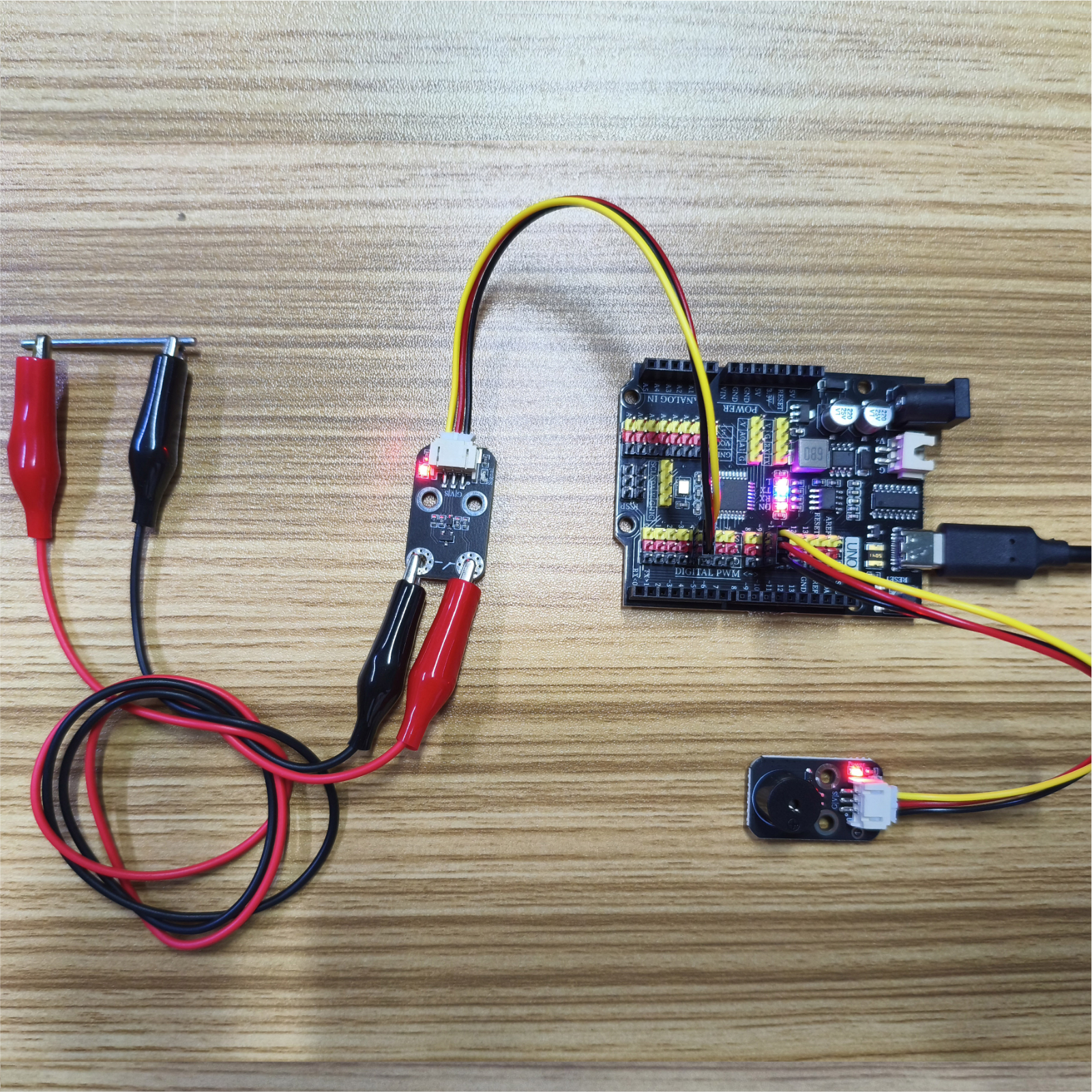

10、테스트 결과

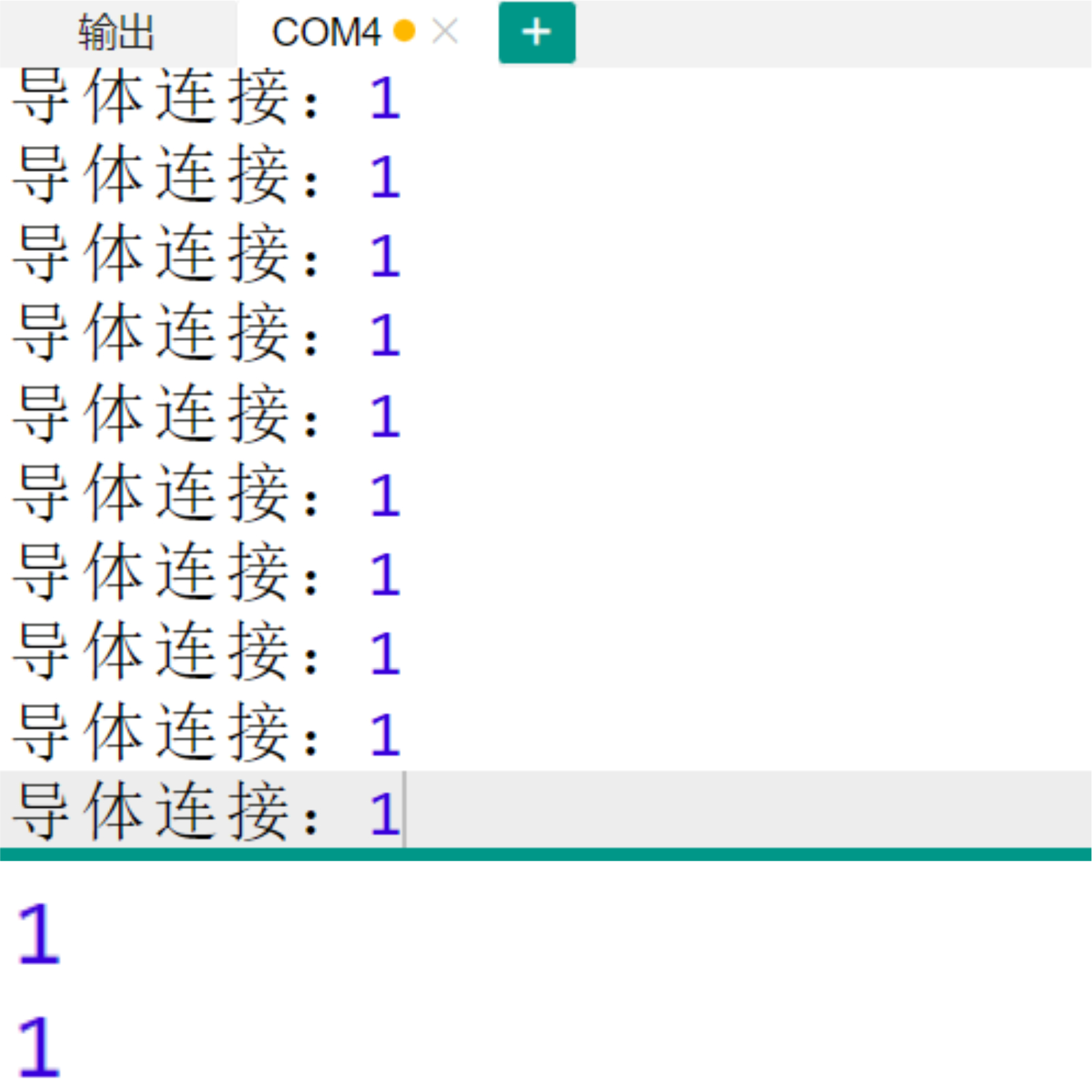

Arduino UNO 테스트 결과：

선을 연결한 장치에 프로그램을Arduino UNO 개발보드에 업로드하면, 전도 전선 모듈이 전도체에 연결되면 벨이 이를 따라 울릴 것입니다. 반대로, 벨이 울리지 않습니다。

ESP32 테스트 결과:

업데이트 대기 중...
