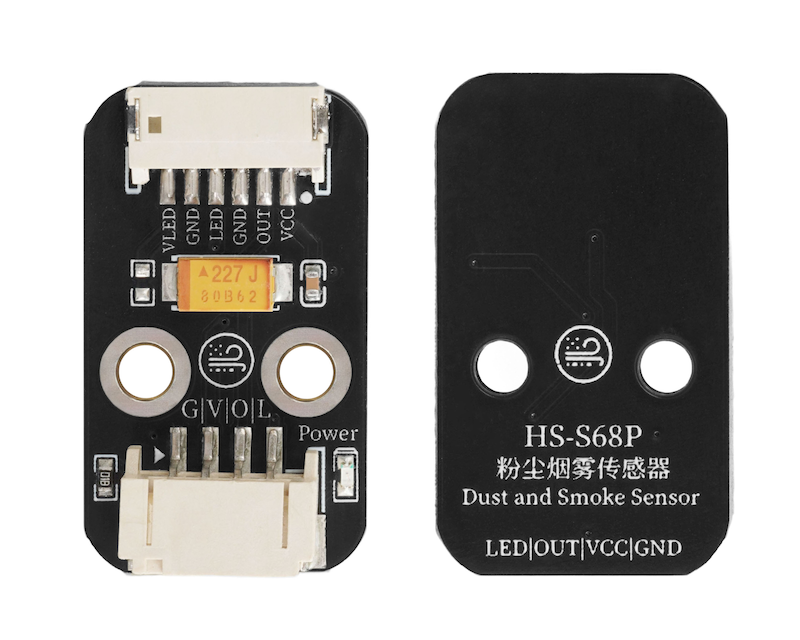

HS-S68P 粉塵煙霧傳感器

1、介紹

霧塵煙霧傳感器，通常用於檢測環境中的霧、塵等粒子濃度，當空氣中有霧、塵粒子經過檢測區，光線會因粒子散射、擋蔽而變化，傳感器將光信號轉為電信號，反應粒子濃度。

2、原理圖

PM2.5空氣品質感測器-HS-S68P 圖紙點擊查看

3、模組參數

• 供電電壓： 3.3V-5V

• 連接方式：PH2.0 4P端子線

• 安裝方式：螺絲固定

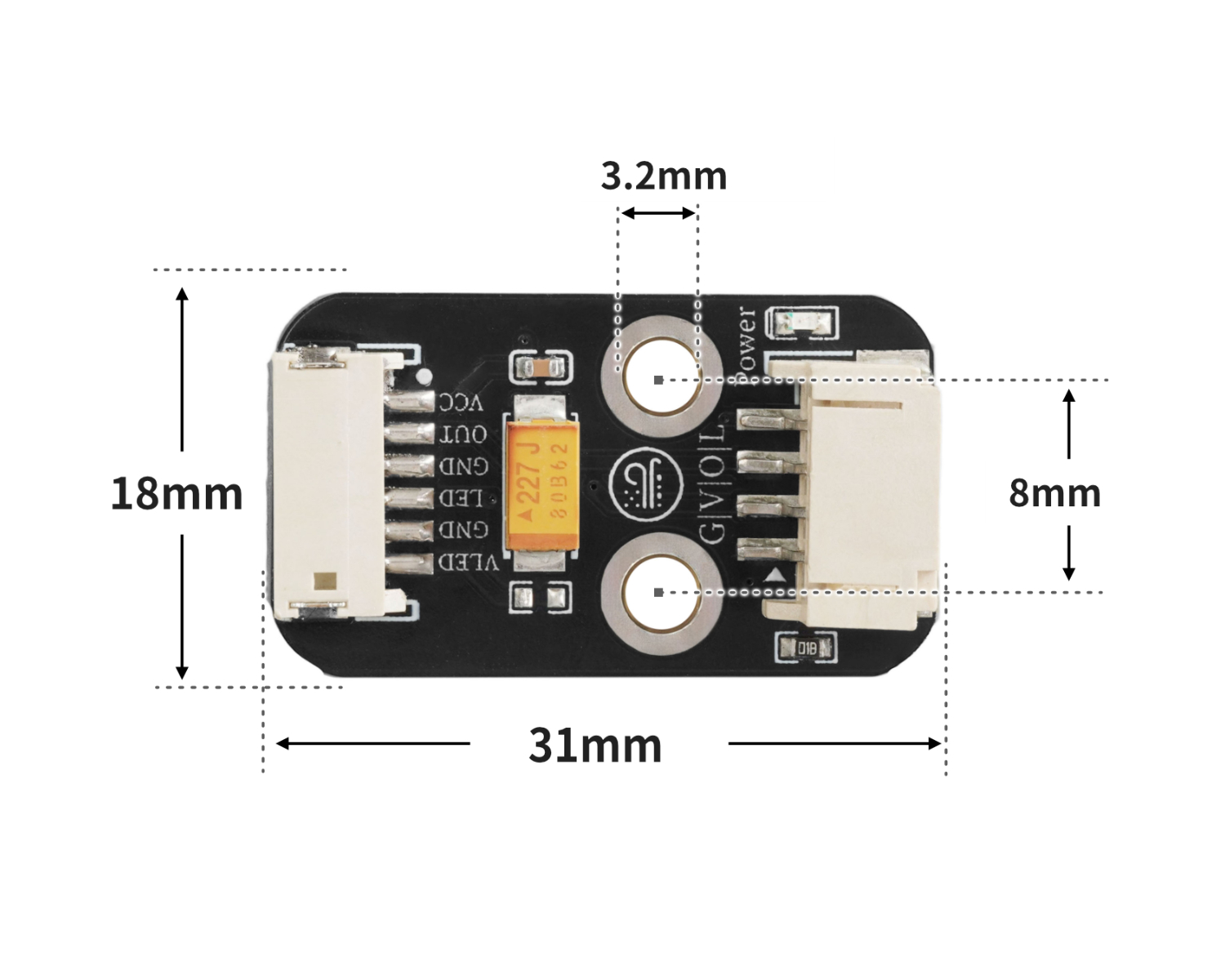

4、電路板尺寸

5、Arduino IDE示範程序

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
Arduino IDE 庁件文件下載及導入教範：點擊查看

示範程序（UNO開發板）：

#include "GP2Y1010AU0F.h"

GP2Y1010AU0F GP2Y(A5, A4);

void setup(){
  Serial.begin(9600);
}

void loop(){
  double outputV = GP2Y.getOutputV();
  double ugm3 = GP2Y.getDustDensity(outputV);
  double aqi = GP2Y.getAQI(ugm3);
  int gradeInfo = GP2Y.getGradeInfo(aqi);
  Serial.println(String("输出电压:") + String(outputV) + String('V'));
  Serial.println(String("灰尘浓度:") + String(ugm3) + String("ug/m\xB3"));
  Serial.println(String("AQI:") + String(aqi));
  Serial.print("空气质量级别:");
  switch (gradeInfo) {
   case 0:
    Serial.println("优");
    break;
   case 1:
    Serial.println("良");
    break;
   case 2:
    Serial.println("轻度污染");
    break;
   case 3:
    Serial.println("中度污染");
    break;
   case 4:
    Serial.println("重度污染");
    break;
   case 5:
    Serial.println("严重污染");
    break;
   default:
    Serial.println("严重污染");
    break;
  }
  Serial.println("");
  delay(1000);

}

6、ESP32 Python 示例（適用於Mixly IDE /米思齊）

開發板選擇 Python ESP32 【ESP32 Generic(4MB)】切換為代碼模式上傳

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看

示例程式（ESP32-Python）：

待更新...

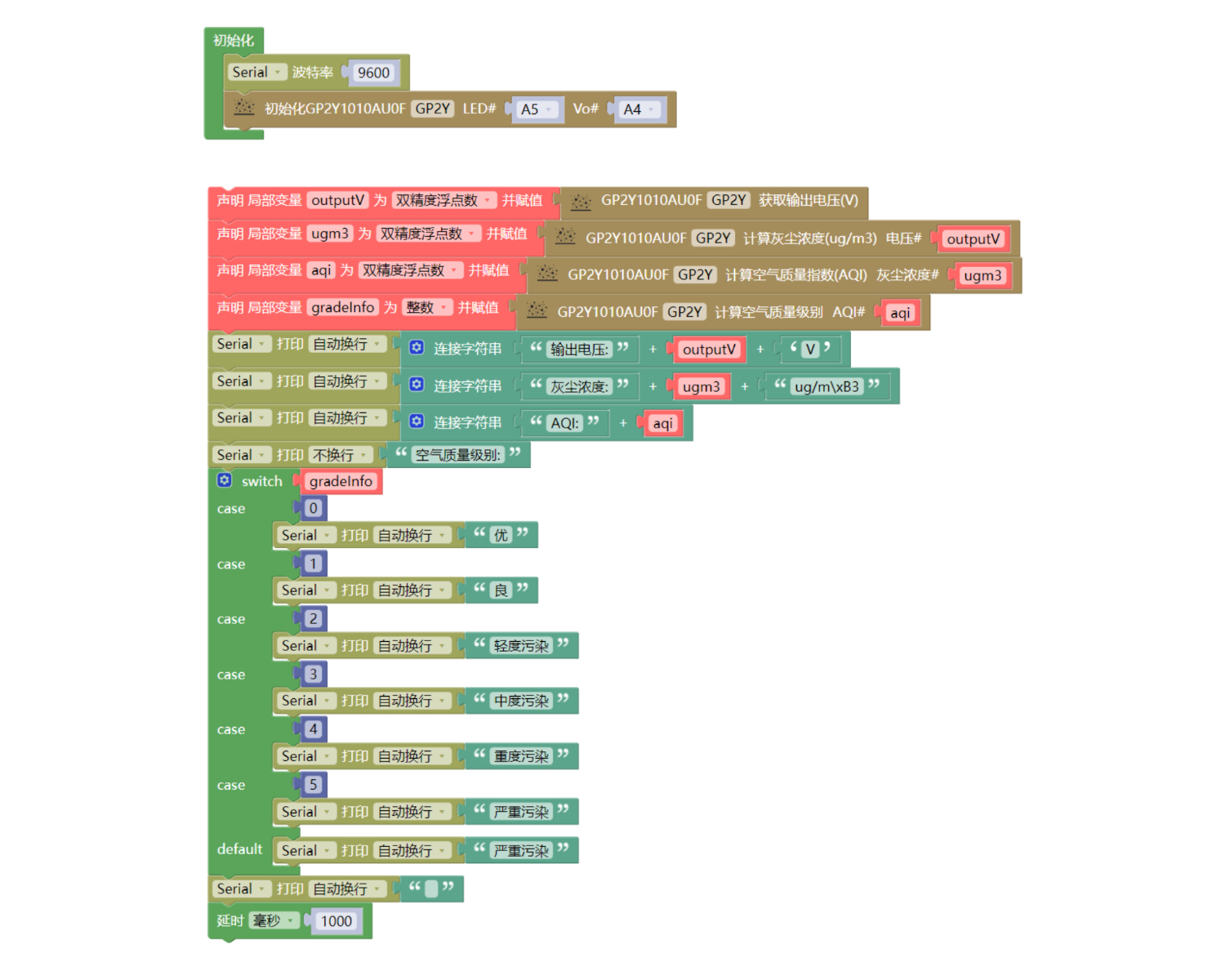

7、米思齊 Mixly 示例程式（圖形化語言）

示範程序（UNO開發板）：點擊下載
注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE Arduino 圖庫檔案下載及匯入教學：點擊查看

示範程序（ESP32開發板）：點擊下載
注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看

圖片待更新...

8、測試環境搭建

Arduino UNO 測試環境搭建

準備配件：

• UNO-R3 開發板 *1

• UNO-R3 EXP 開放板 *1

• USB type-c 資料線 *1

• HS-S68P 粉塵煙霧感測器*1

• PH2.0 4P雙頭端子線 *1

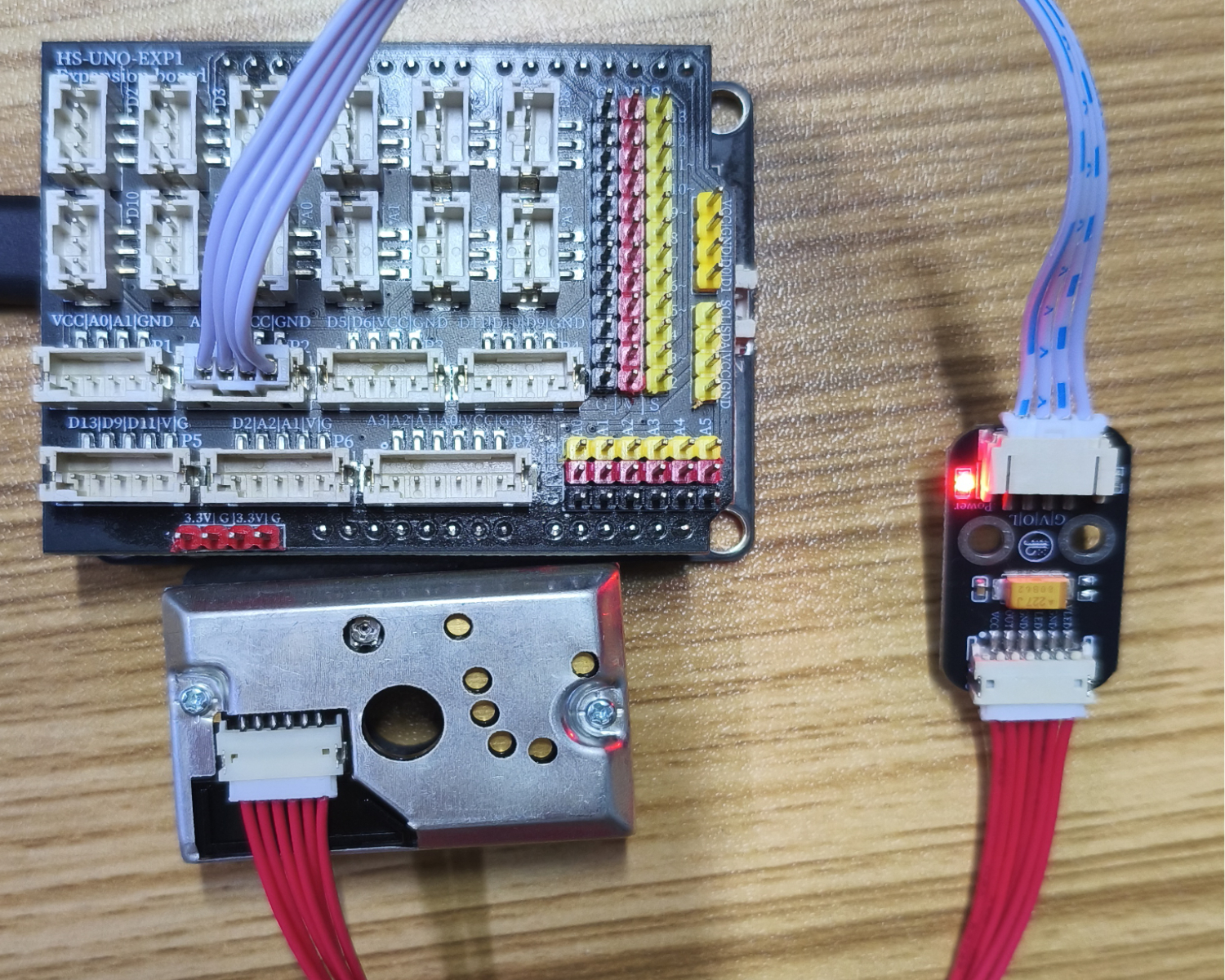

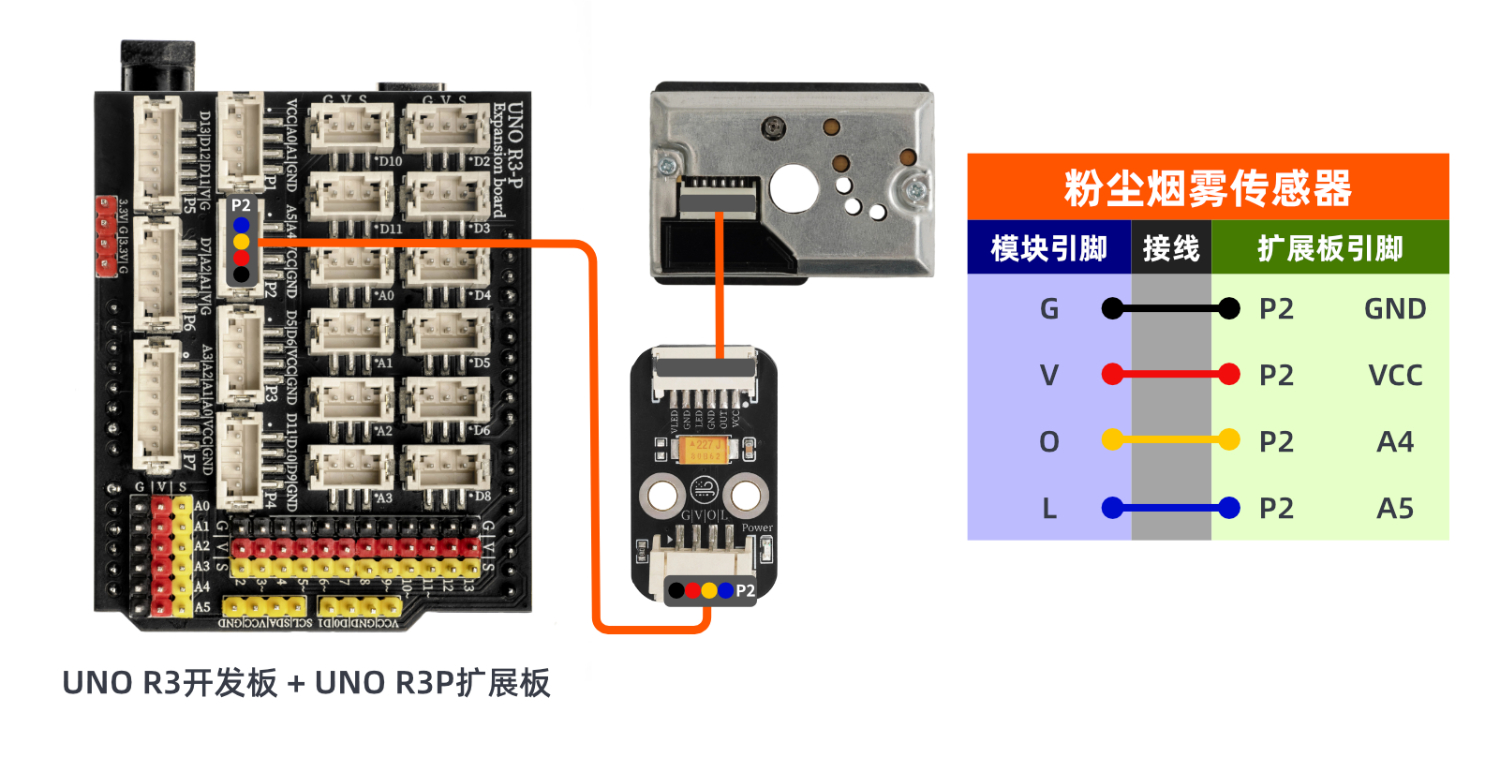

電路接線圖：

ESP32 測試環境搭建

準備配件：等更新...

電路接線圖：等更新...

9、視頻教學

Arduino UNO 觀看教程：點擊查看

ESP32 Python視頻教學：點擊查看

10、測試結果

Arduino UNO測試結論：

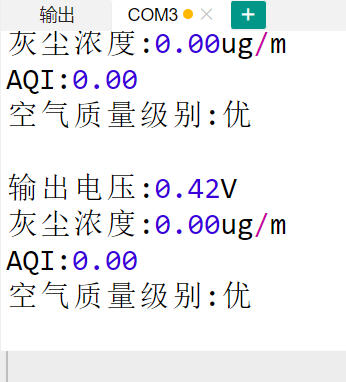

下入代碼，之後電腦串口顯示需要的信息，如塵埃濃度，空氣質量等等。

ESP32 測試結果：

等更新...
