1、소개
먼지와 연기 센서, 일반적으로 환경 속 먼지와 연기 등의 입자 농도를 검출하는 데 사용됩니다. 공기 중 먼지와 연기 입자가 검출 구역을 지나갈 때, 빛은 입자의 산란과 가려짐으로 인해 변화하며, 센서는 빛 신호를 전기 신호로 변환하여 입자 농도를 반영합니다.
2、시뮬레이션 그래프
3、모듈 매개변수

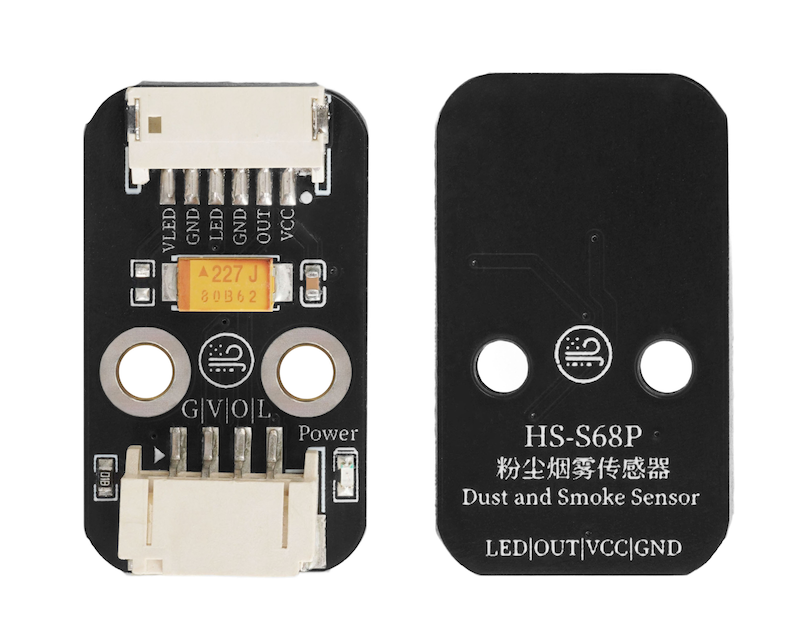

핀 이름 | 설명 |
|---|---|
G | GND(전원 입력 부정极) |
V | VCC(전원 입력 정극) |
O | 모의신호핀 |
L | 신호핀 |
전원 공급 전압: 3.3V-5V
연결 방식: PH2.0 4P 핀 라인
安装方式：螺丝固定

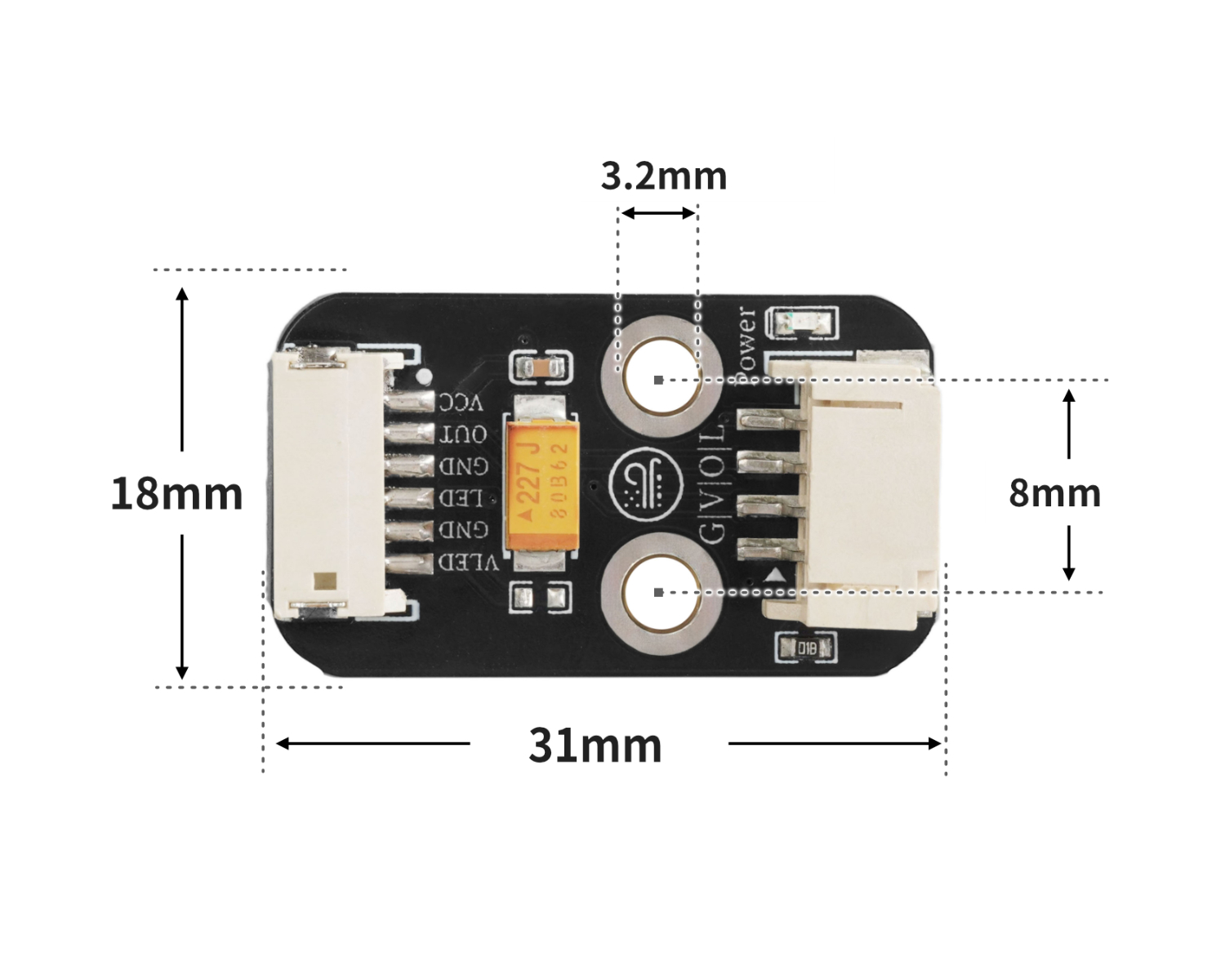

4、회로판 크기
5、아두이노 IDE 예제 프로그램
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
Arduino IDE 라이브러리 다운로드 및 导入 가이드：点击查看
예제 프로그램(UNO 개발 보드):
#include "GP2Y1010AU0F.h"
GP2Y1010AU0F GP2Y(A5, A4);
void setup(){
Serial.begin(9600);
}
void loop(){
double outputV = GP2Y.getOutputV();
double ugm3 = GP2Y.getDustDensity(outputV);
double aqi = GP2Y.getAQI(ugm3);
int gradeInfo = GP2Y.getGradeInfo(aqi);
Serial.println(String("输出电压:") + String(outputV) + String('V'));
Serial.println(String("灰尘浓度:") + String(ugm3) + String("ug/m\xB3"));
Serial.println(String("AQI:") + String(aqi));
Serial.print("空气质量级别:");
switch (gradeInfo) {
case 0:
Serial.println("优");
break;
case 1:
Serial.println("良");
break;
case 2:
Serial.println("轻度污染");
break;
case 3:
Serial.println("中度污染");
break;
case 4:
Serial.println("重度污染");
break;
case 5:
Serial.println("严重污染");
break;
default:
Serial.println("严重污染");
break;
}
Serial.println("");
delay(1000);
}6、ESP32 Python 예제（Mixly IDE /미스키에 적용됨）
개발 보드를 선택하세요 Python ESP32 【ESP32 Generic(4MB)】를 코드 모드로 전환하여 업로드하십시오
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미시지(Mixly)IDE ESP32 라이브러리 다운로드 및 가져오기 가이드:点击查看
예제 프로그램(ESP32-Python):
待更新...7、미스키 Mixly 예제 프로그램(그래픽 언어)

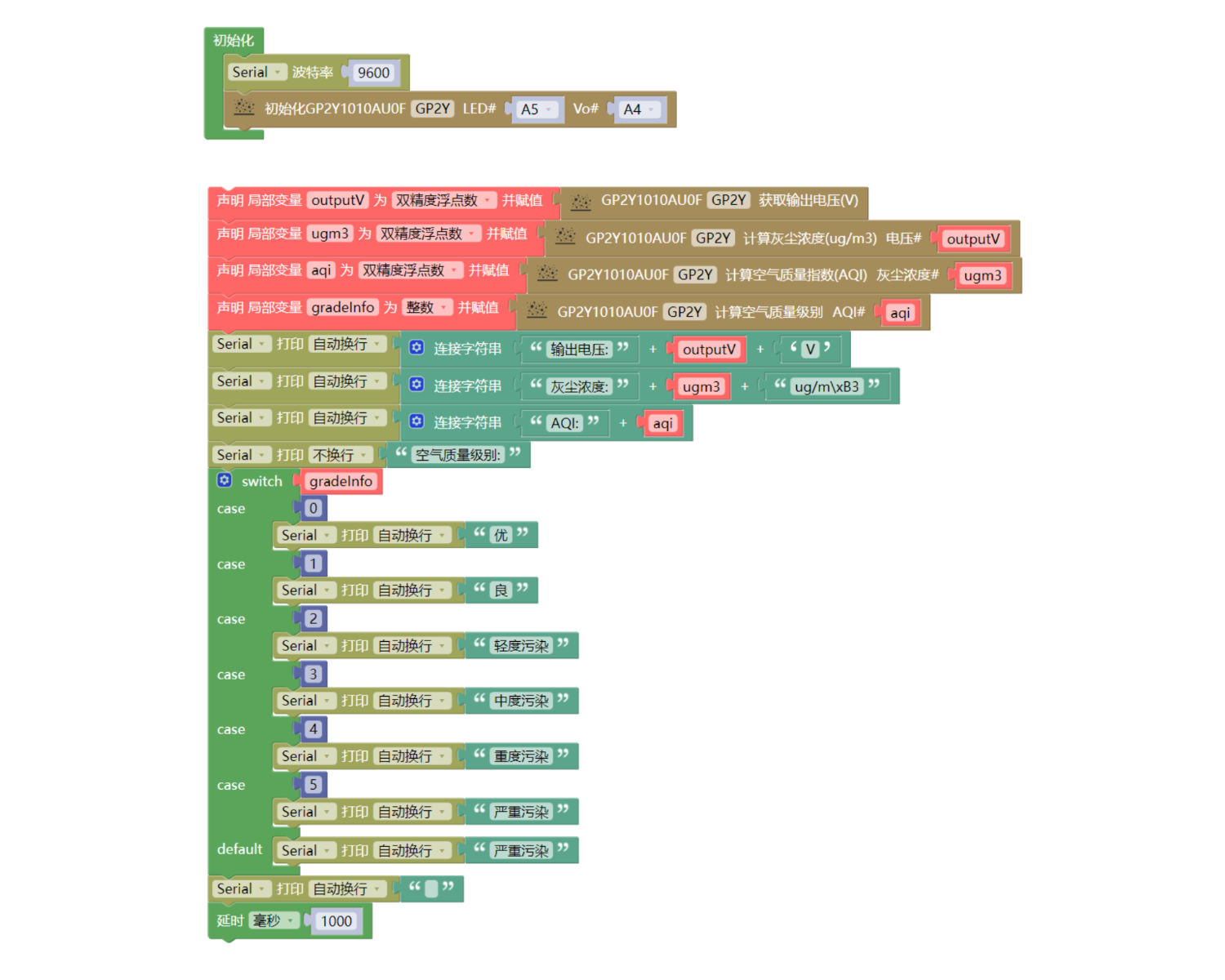

예제 프로그램(UNO 개발 보드):다운로드 클릭
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미스키(Mixly)IDE Arduino 라이브러리 다운로드 및 가져오기 가이드:点击查看
예제 프로그램(ESP32 개발 보드):다운로드 클릭
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미시지(Mixly)IDE ESP32 라이브러리 다운로드 및 가져오기 가이드:点击查看
이미지 업데이트 예정...
8、테스트 환경 구축
Arduino UNO 테스트 환경 구축
부품 준비：“
UNO-R3 개발 보드 *1
UNO-R3 EXP 확장판 *1
USB type-c 데이터 케이블 *1
HS-S68P 먼지연기 센서*1
PH2.0 4P둘쪽 머리 끝 케이블 *1

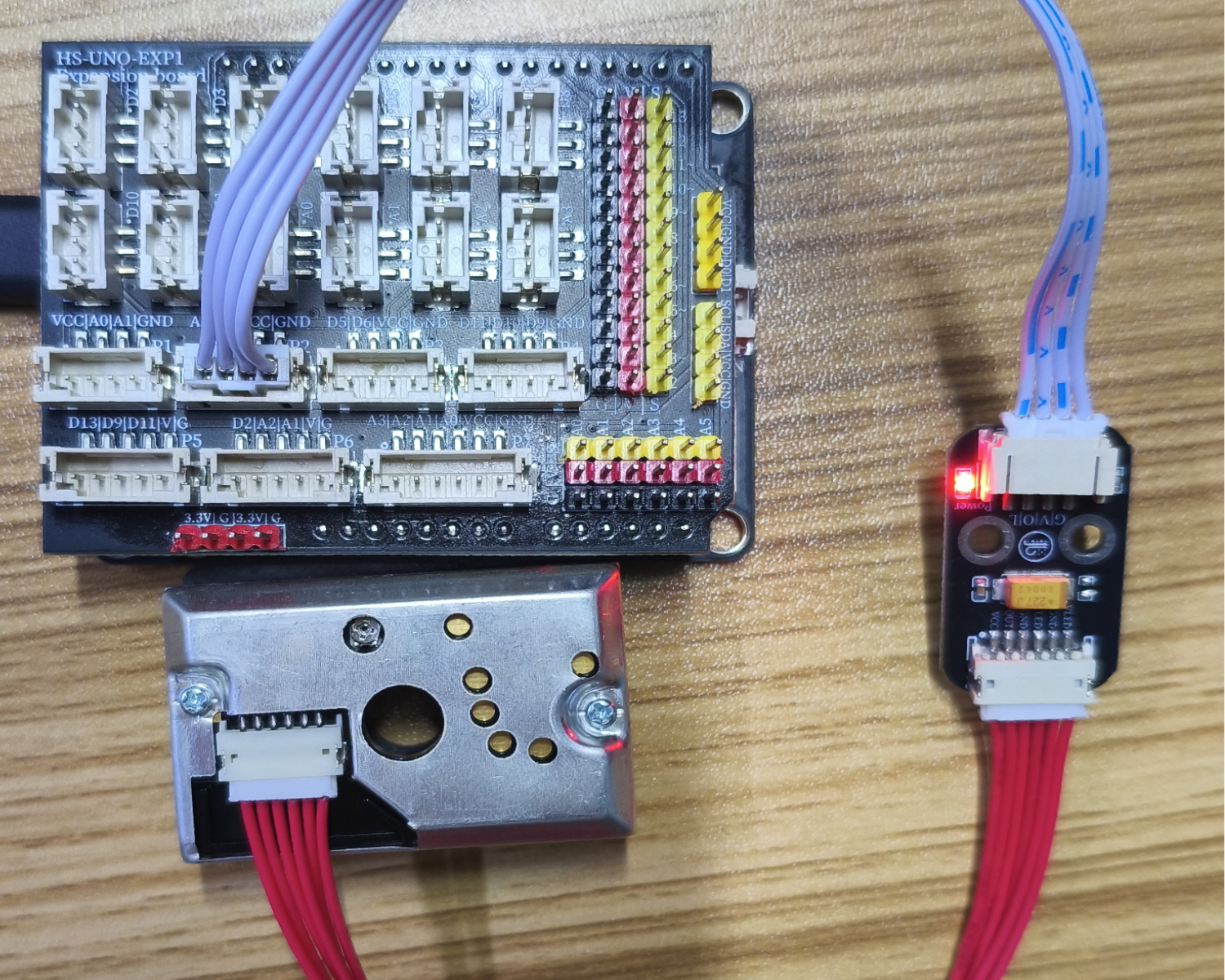

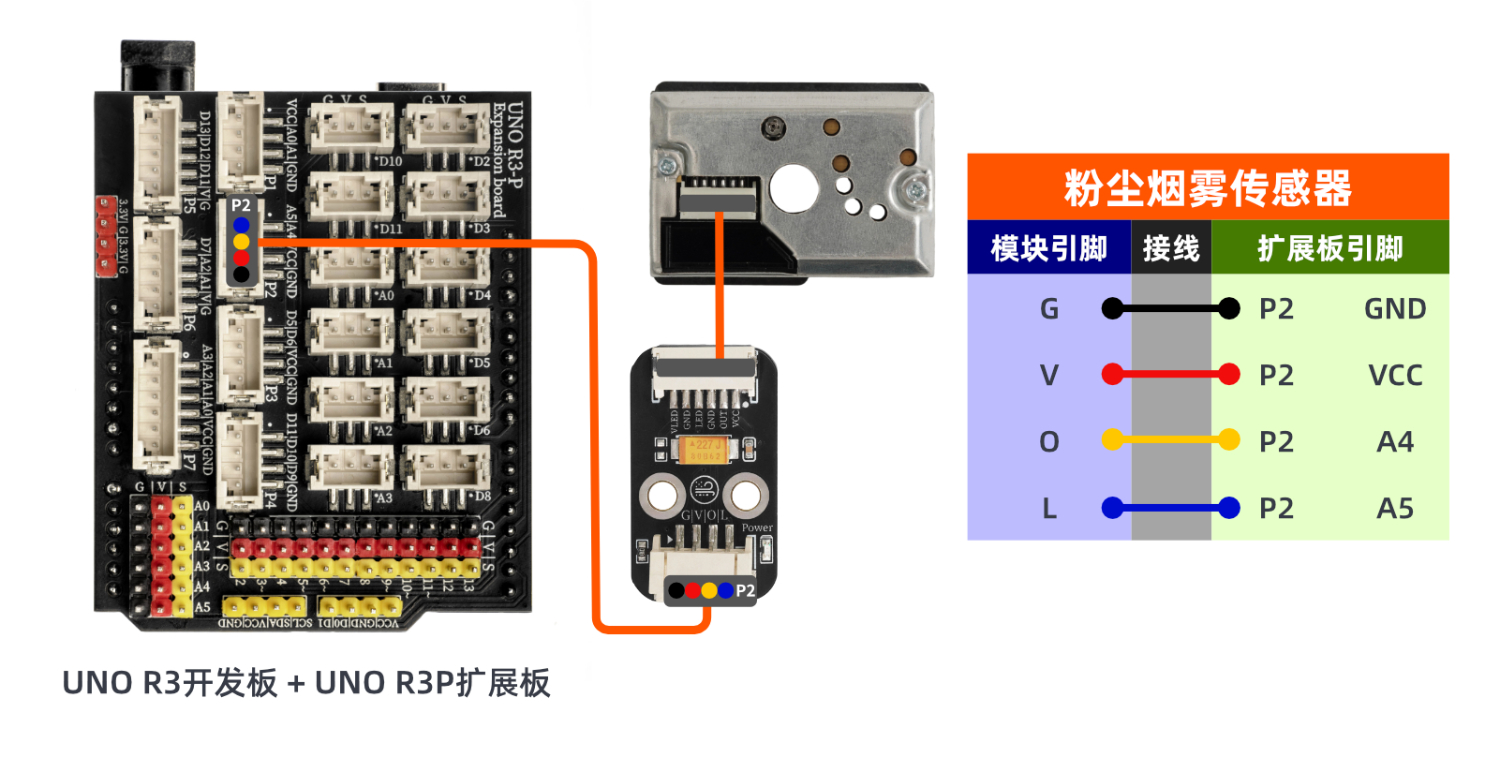

전기 연결도):
ESP32 테스트 환경 설정
부품 준비：“업데이트 대기 중...
전기 연결도): 업데이트 대기 중...
9、비디오 강의
Arduino UNO 비디오 강의:点击查看
ESP32 Python 비디오 강의：点击查看
10、테스트 결과
Arduino UNO 테스트 결과：

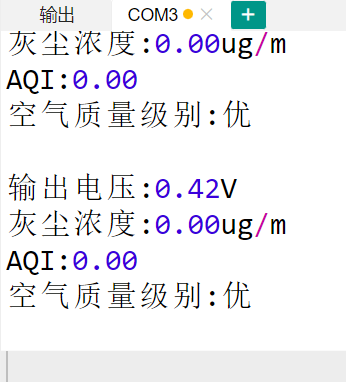

코딩을 내리면 컴퓨터의 시리얼 포트에서 필요한 정보가 표시됩니다. 예를 들어, 먼지 농도, 공기질 등.
ESP32 테스트 결과:
업데이트 대기 중...
