1、介绍
粉尘烟雾传感器，通常用于检测环境中的粉尘、烟雾等颗粒物浓度，当空气中有粉尘、烟雾颗粒经过检测区，光线会因颗粒散射、遮挡发生变化，传感器将光信号转为电信号，反映颗粒物浓度。
2、原理图
3、模块参数

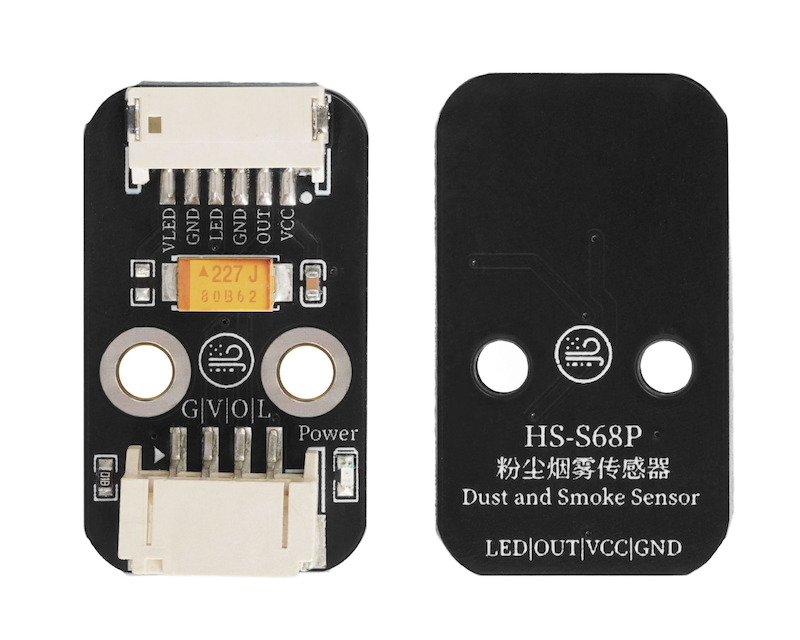

引脚名称 | 描述 |
|---|---|
G | GND（电源输入负极） |
V | VCC（电源输入正极） |
O | 模拟信号引脚 |
L | 信号引脚 |
供电电压： 3.3V-5V
连接方式：PH2.0 4P端子线
安装方式：螺丝固定

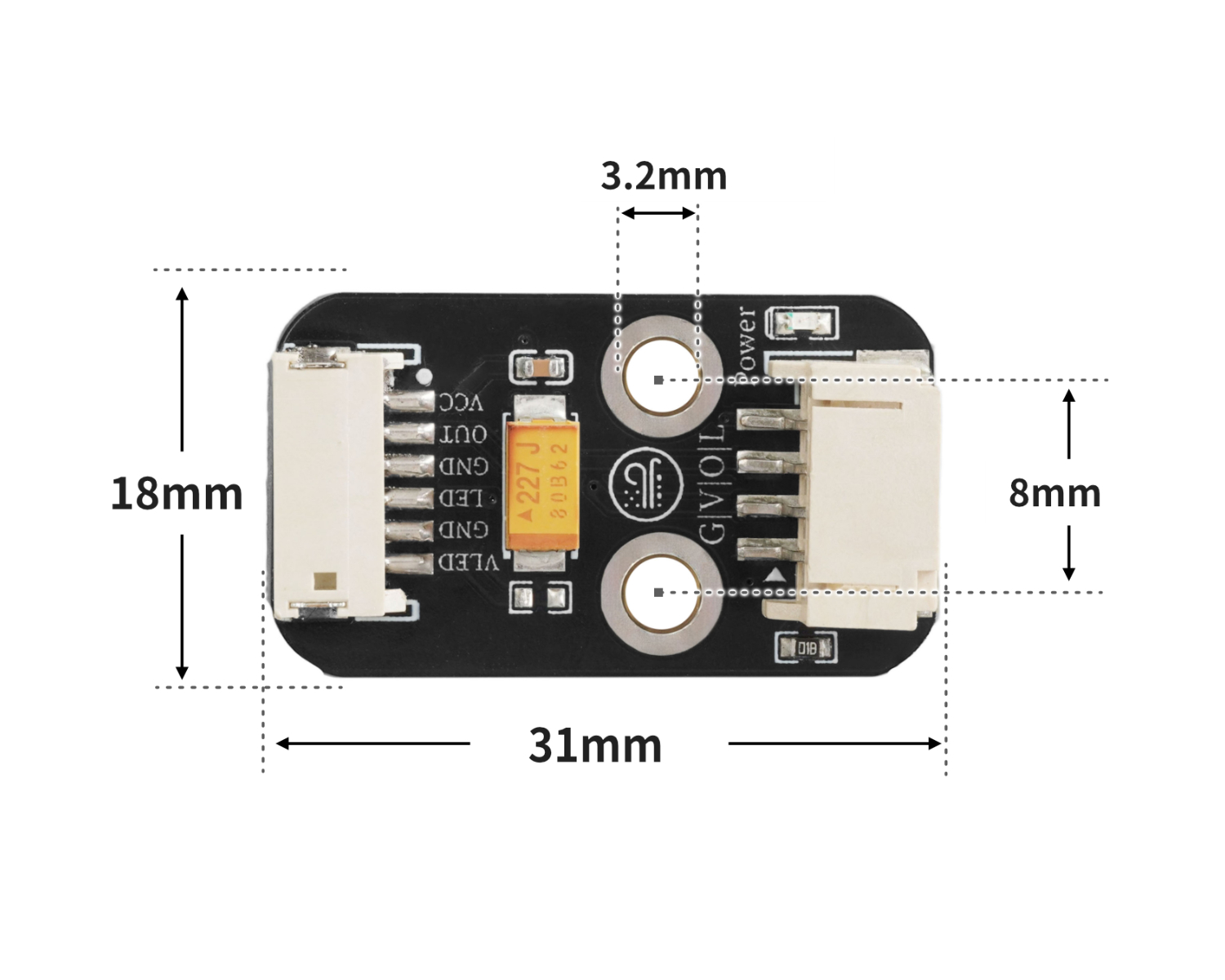

4、电路板尺寸
5、Arduino IDE示例程序
注意：程序上传时如果提示库文件报错，请先导入库文件！
Arduino IDE 库文件下载及导入教程：点击查看
示例程序（UNO开发板）：
#include "GP2Y1010AU0F.h"
GP2Y1010AU0F GP2Y(A5, A4);
void setup(){
Serial.begin(9600);
}
void loop(){
double outputV = GP2Y.getOutputV();
double ugm3 = GP2Y.getDustDensity(outputV);
double aqi = GP2Y.getAQI(ugm3);
int gradeInfo = GP2Y.getGradeInfo(aqi);
Serial.println(String("输出电压:") + String(outputV) + String('V'));
Serial.println(String("灰尘浓度:") + String(ugm3) + String("ug/m\xB3"));
Serial.println(String("AQI:") + String(aqi));
Serial.print("空气质量级别:");
switch (gradeInfo) {
case 0:
Serial.println("优");
break;
case 1:
Serial.println("良");
break;
case 2:
Serial.println("轻度污染");
break;
case 3:
Serial.println("中度污染");
break;
case 4:
Serial.println("重度污染");
break;
case 5:
Serial.println("严重污染");
break;
default:
Serial.println("严重污染");
break;
}
Serial.println("");
delay(1000);
}6、ESP32 Python 示例（适用于Mixly IDE /米思齐）
开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传
注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看
示例程序（ESP32-Python）：

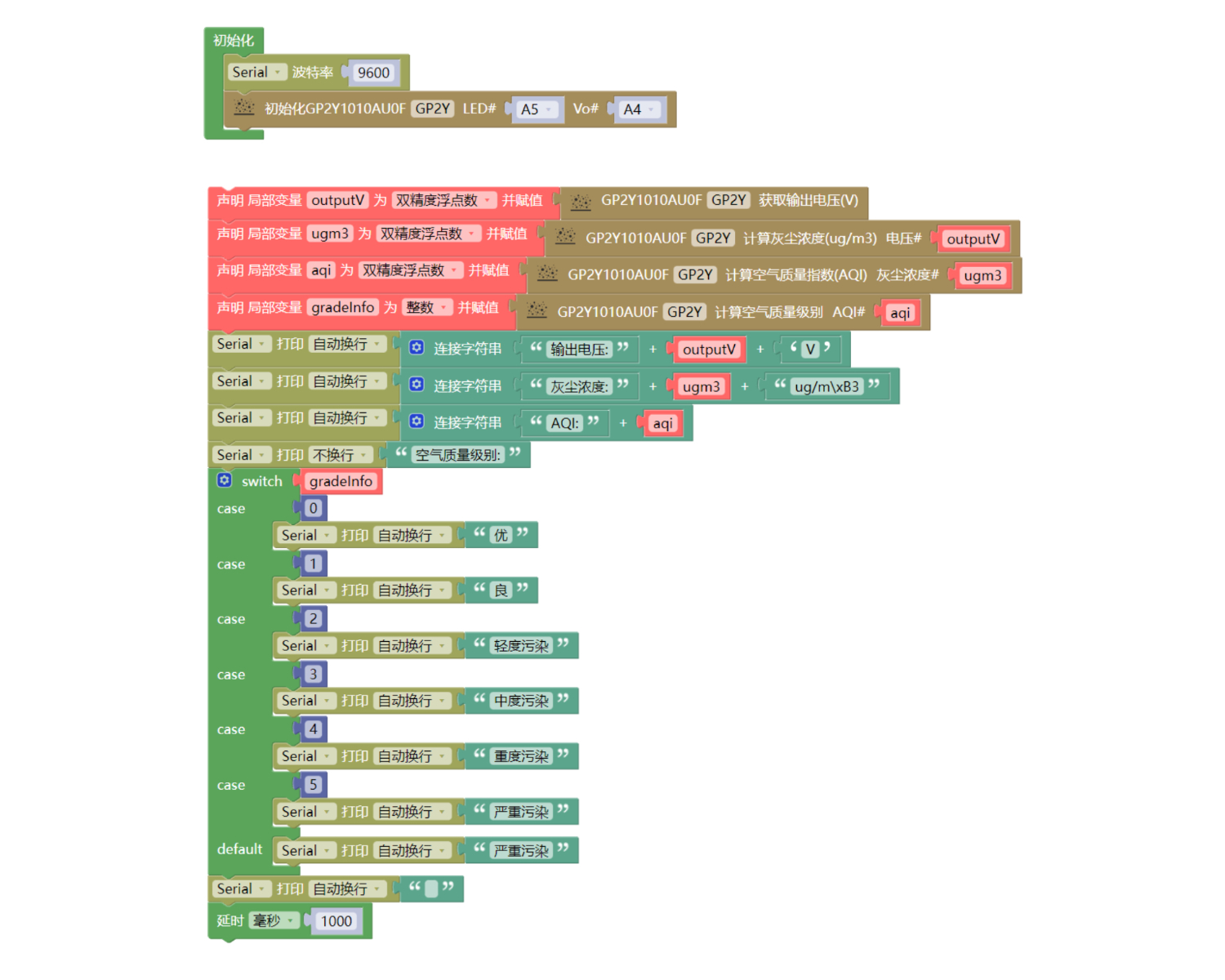

待更新...7、米思齐 Mixly 示例程序（图形化语言）
示例程序（UNO开发板）：点击下载
注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE Arduino库文件下载及导入教程：点击查看
示例程序（ESP32开发板）：点击下载
注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看
图片待更新...
8、测试环境搭建

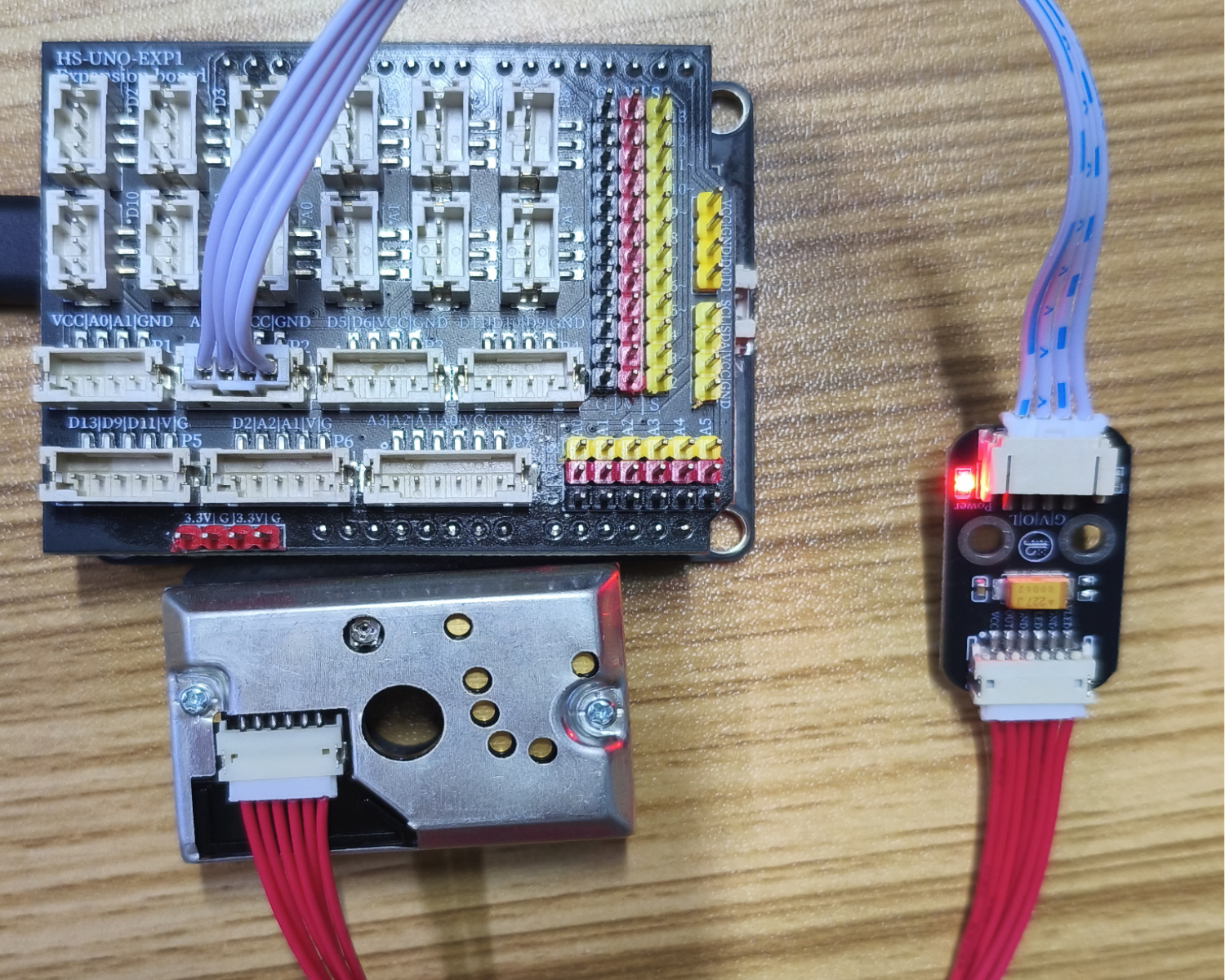

Arduino UNO 测试环境搭建
准备配件：
UNO-R3 开发板 *1
UNO-R3 EXP 扩展板 *1
USB type-c 数据线 *1
HS-S68P 粉尘烟雾传感器*1
PH2.0 4P双头端子线 *1

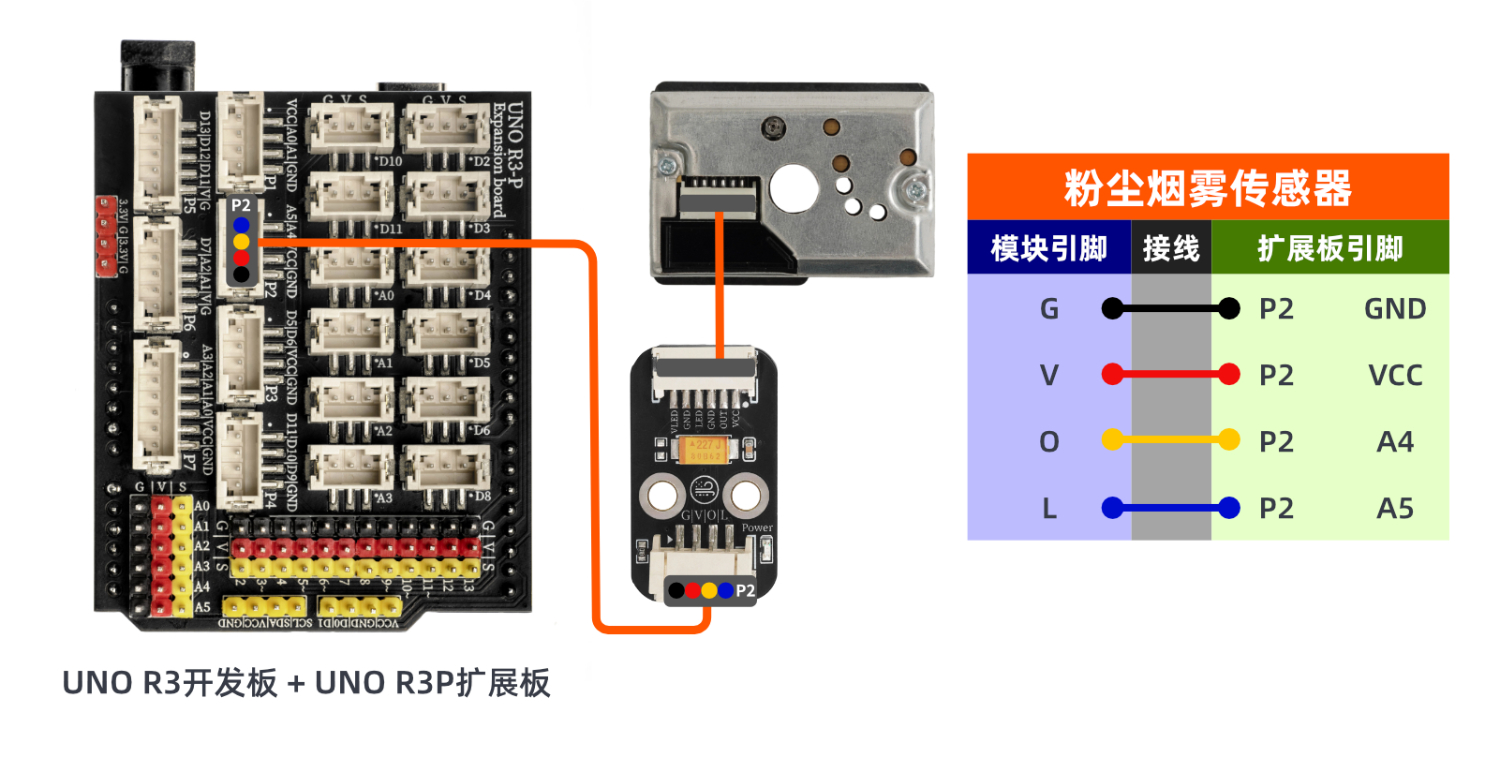

电路接线图：
ESP32 测试环境搭建
准备配件：待更新...
电路接线图：待更新...
9、视频教程
Arduino UNO视频教程：点击查看
ESP32 Python视频教程：点击查看
10、测试结果

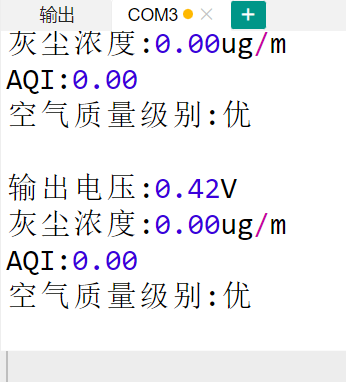

Arduino UNO测试结论：
下入代码，之后电脑串口显示需要的信息，如灰尘浓度，空气质量等等。
ESP32 测试结果：
待更新...
