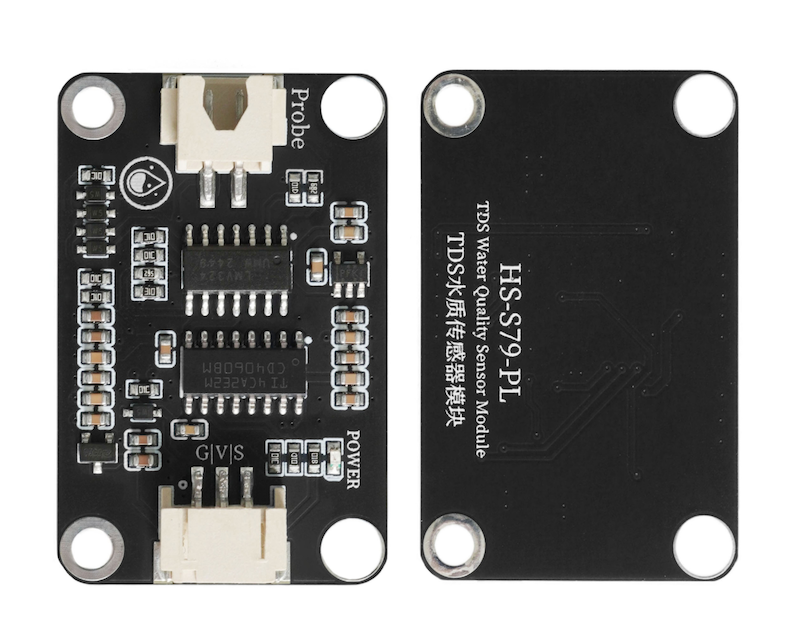

HS-S79-PL TSD水质传感器模块

1、介绍

这是一款 arduino 兼容的 TDS 传感器，用于测量水的 TDS 值，TDS 数值可反应水的洁净程度，可应用于生活用水、水培等领域的水质检测。
TDS总溶解固体，又称溶解性固体总量，表明 1 升水中溶有多少毫克溶解性固体。一般来说，TDS 值越高，表示水中含有的溶解物越多，水就越不洁净。因此，TDS 值的大小，可作为反映水的洁净程度的依据之一。

2、原理图

TDS水质传感器模块-HS-S79-PL 原理图 点击查看

3、模块参数

• 供电电压： 3.3V-5V

• 连接方式：PH2.0 3P端子线

• 安装方式：螺丝/积木固定

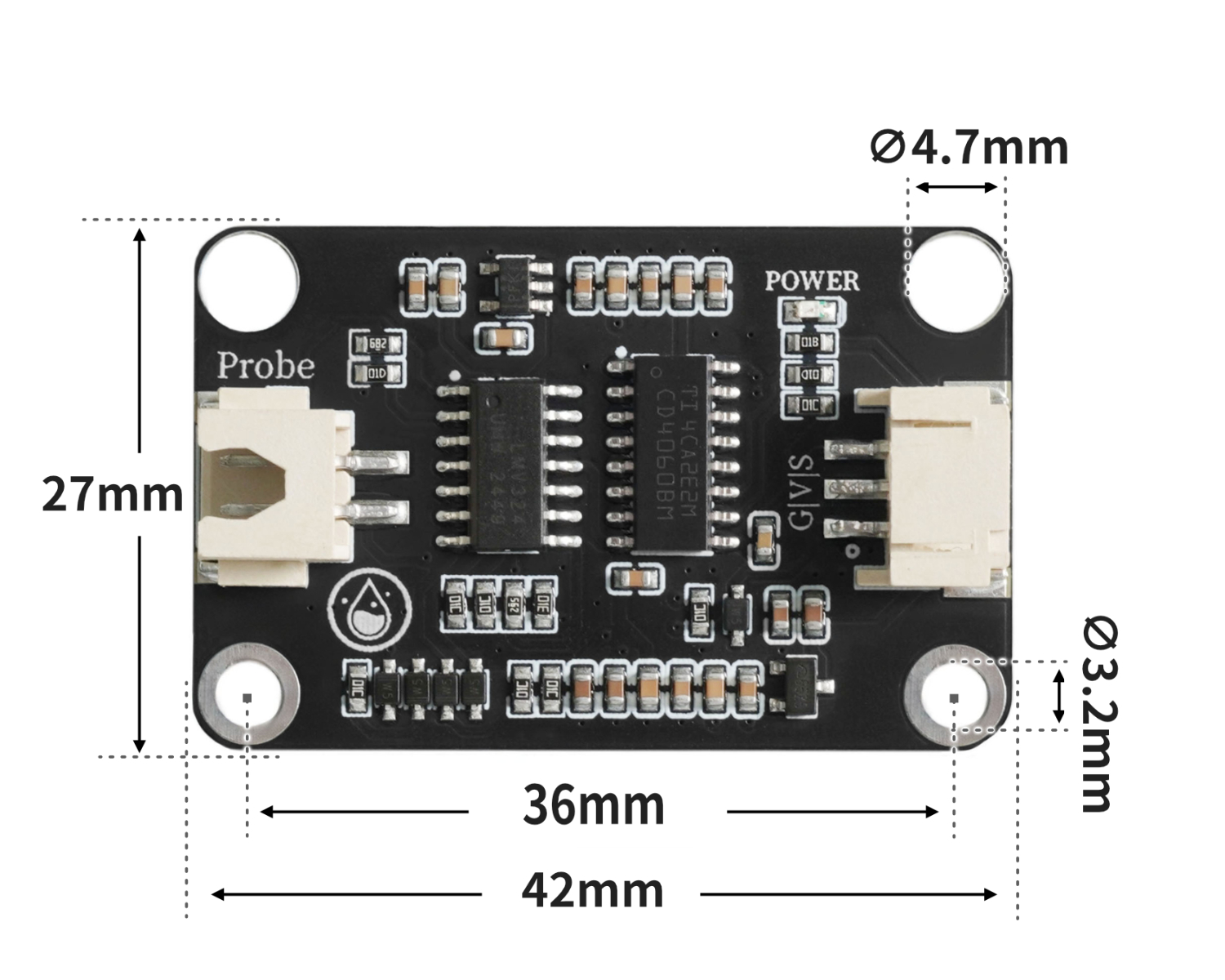

4、电路板尺寸

5、Arduino IDE示例程序

注意：程序上传时如果提示库文件报错，请先导入库文件！
Arduino IDE 库文件下载及导入教程：点击查看

示例程序（UNO开发板）：

#include "GravityTDS.h"

#define TdsSensorPin A1
GravityTDS gravityTds;

volatile float item;

void setup(){
  gravityTds.setPin(TdsSensorPin);
  gravityTds.setAref(5.0);
  gravityTds.setAdcRange(1024);
  gravityTds.begin();
  item = 0;
  Serial.begin(9600);
}

void loop(){
  gravityTds.update();item = gravityTds.getTdsValue();
  Serial.println(String("TDS：") + String(item) + String("ppm"));
  delay(1000);

}

6、ESP32 Python 示例（适用于Mixly IDE /米思齐）

开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传

注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看

示例程序（ESP32-Python）：

待更新...

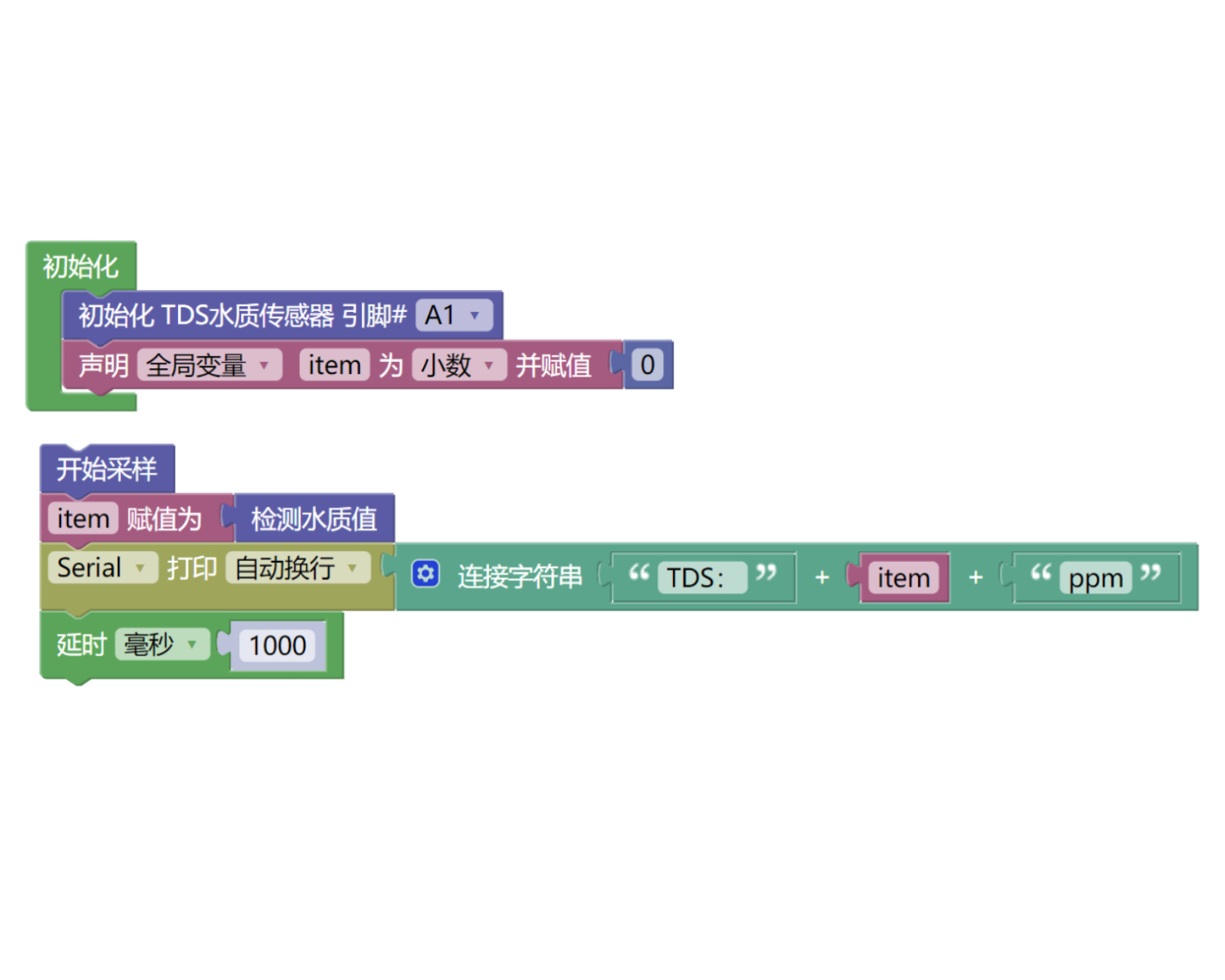

7、米思齐 Mixly 示例程序（图形化语言）

注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE Arduino库文件下载及导入教程：点击查看

示例程序（UNO开发板)：点击下载

示例程序（ESP32开发板）：点击下载

注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看

图片待更新...

8、测试环境搭建

Arduino UNO 测试环境搭建

准备配件：

• UNO-R3 开发板 *1

• UNO-R3 EXP 扩展板 *1

• USB type-c 数据线 *1

• HS-S79-PL TSD水质传感器模块*1

• PH2.0 3P双头端子线 *1

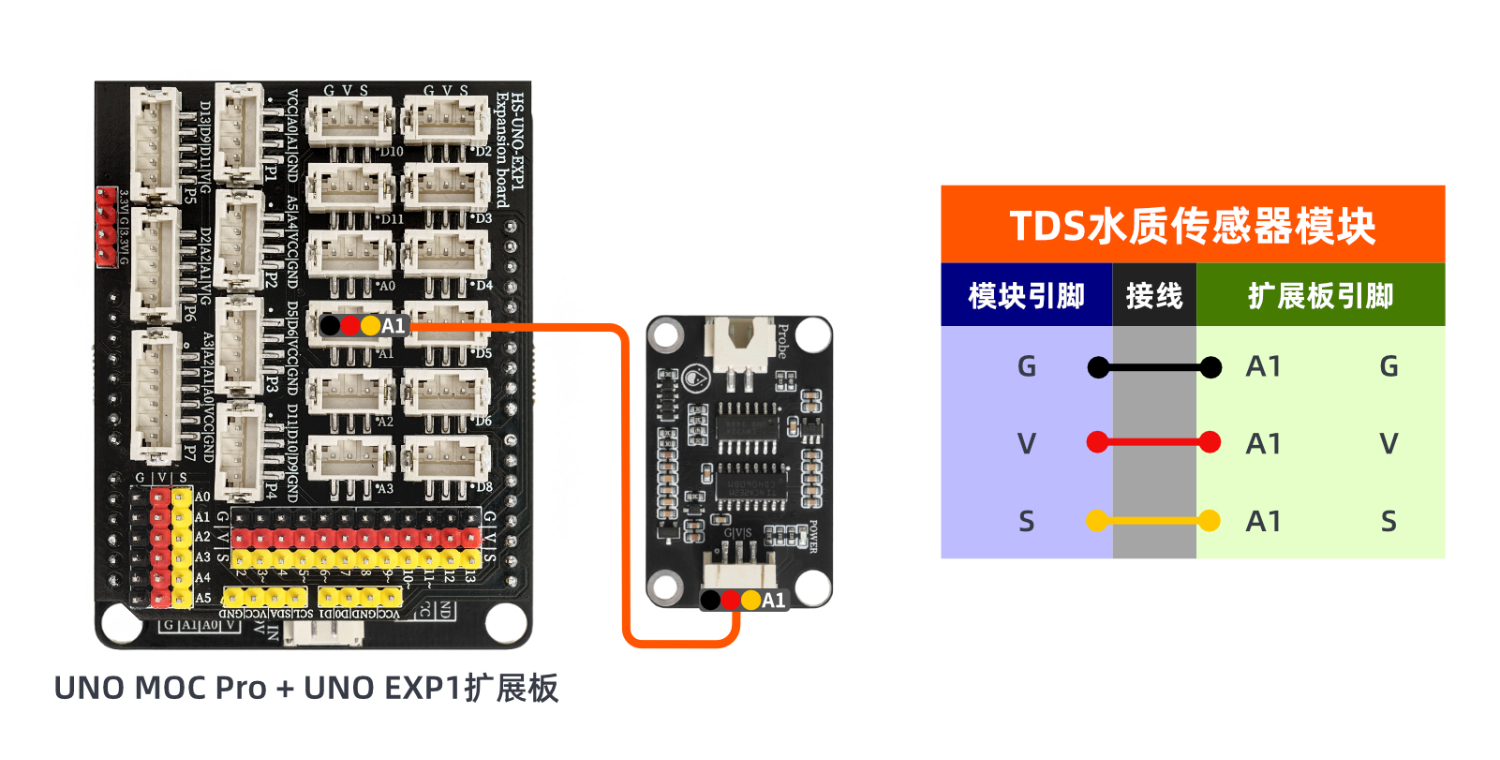

电路接线图：

ESP32 测试环境搭建

准备配件：待更新...

电路接线图：待更新...

9、视频教程

Arduino UNO视频教程：点击查看

ESP32 Python视频教程：点击查看

10、测试结果

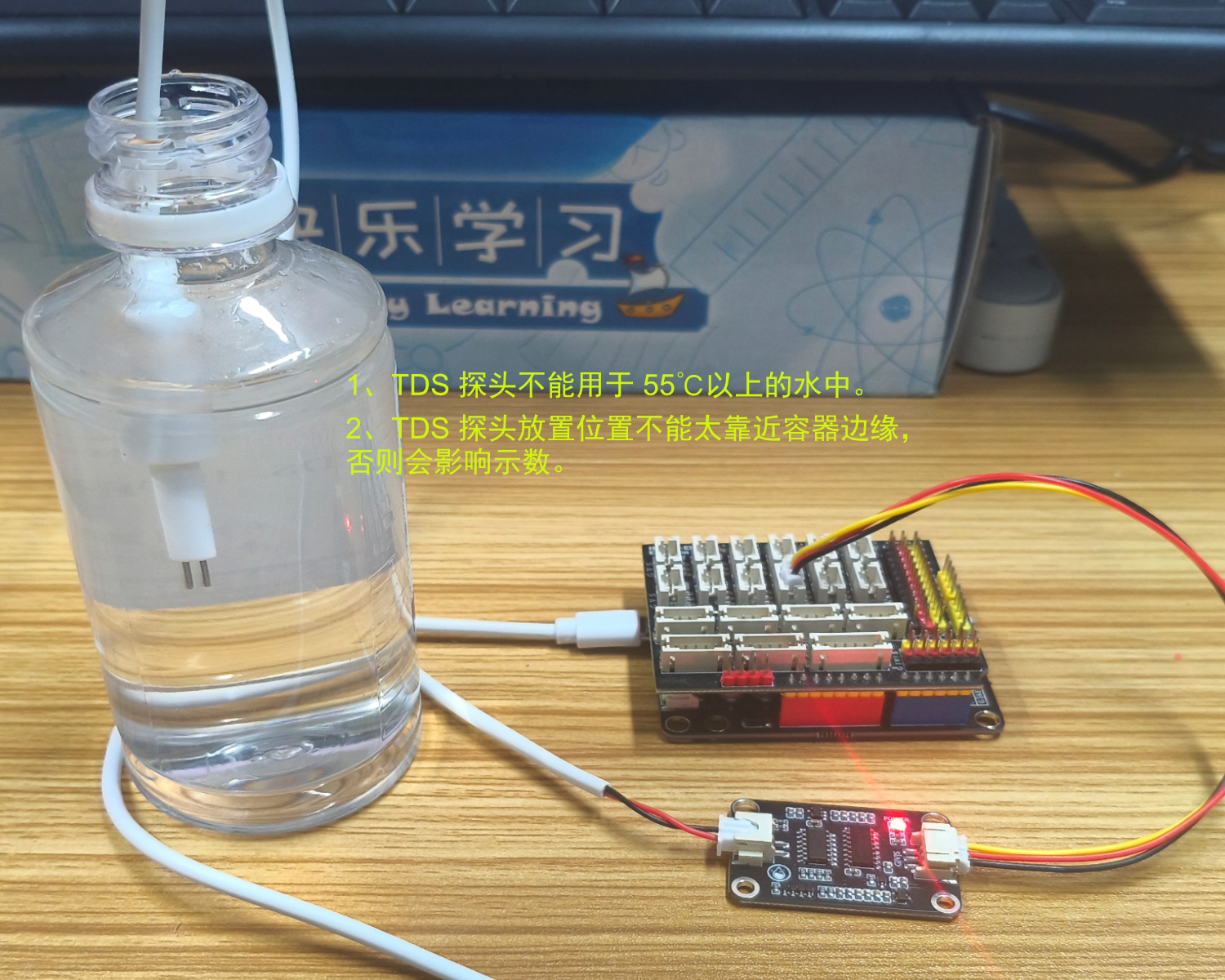

Arduino UNO测试结果：

下入代码，即可在电脑串口看到水质PPM值。注意温度影响水的电导率会导致计算的值不准。

ESP32 测试结果：

待更新...
