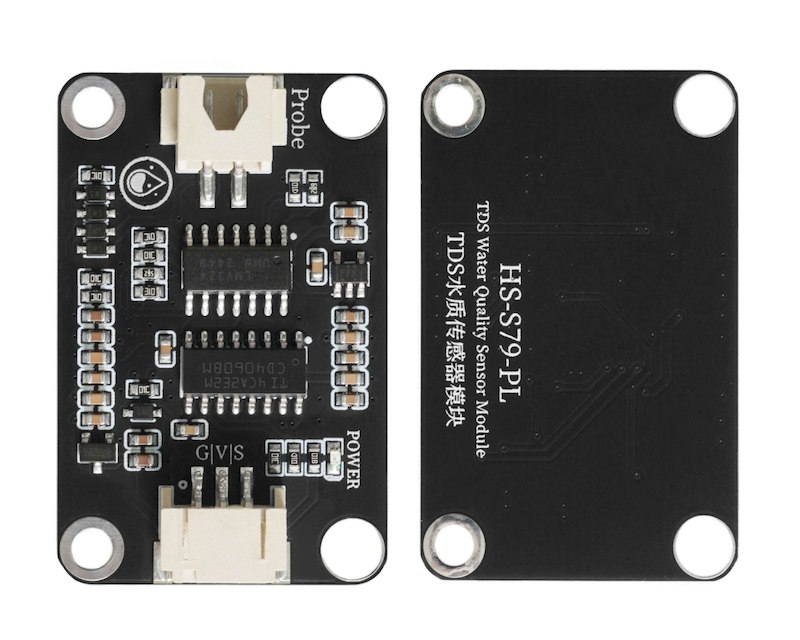

HS-S79-PL TSD水質感應器模組

1、介紹

這是一款 arduino 兼容的 TDS 传感器，用於測量水的 TDS 值，TDS 數值可反應水的潔淨程度，可應用於生活用水、水耕等領域的水質檢測。
TDS總溶解固體，又稱溶解性固體總量，表明 1 升水中溶有多少毫克溶解性固體。一般來說，TDS 值越高，表示水中含有的溶解物越多，水就越不潔淨。因此，TDS 值的大小，可作为反映水的淨潔程度的依據之一。

2、原理圖

TDS水質感應器模塊-HS-S79-PL 圖紙點擊查看

3、模組參數

引腳名稱	描述
G	GND（電源輸入負極）
V	VCC（電源輸入正極）
S	模擬信號

供電電壓： 3.3V-5V
連接方式：PH2.0 3P端子線
安裝方式：螺絲/積木固定

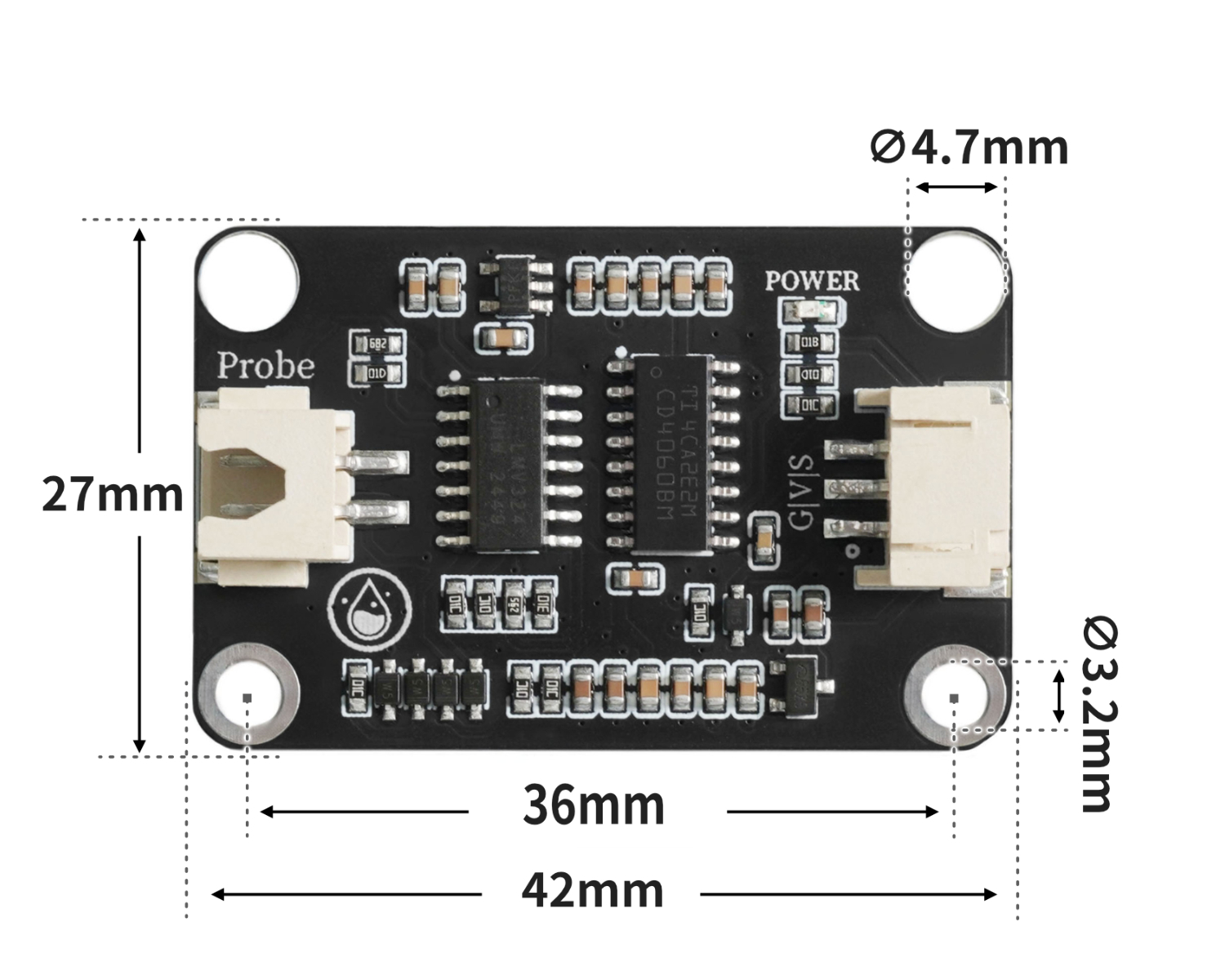

4、電路板尺寸

5、Arduino IDE示範程序

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
Arduino IDE 庁件文件下載及導入教範：點擊查看

示範程序（UNO開發板）：

#include "GravityTDS.h"

#define TdsSensorPin A1
GravityTDS gravityTds;

volatile float item;

void setup(){
  gravityTds.setPin(TdsSensorPin);
  gravityTds.setAref(5.0);
  gravityTds.setAdcRange(1024);
  gravityTds.begin();
  item = 0;
  Serial.begin(9600);
}

void loop(){
  gravityTds.update();item = gravityTds.getTdsValue();
  Serial.println(String("TDS：") + String(item) + String("ppm"));
  delay(1000);

}

6、ESP32 Python 示例（適用於Mixly IDE /米思齊）

開發板選擇 Python ESP32 【ESP32 Generic(4MB)】切換為代碼模式上傳

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看

示例程式（ESP32-Python）：

待更新...

7、米思齊 Mixly 示例程式（圖形化語言）

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE Arduino 圖庫檔案下載及匯入教學：點擊查看

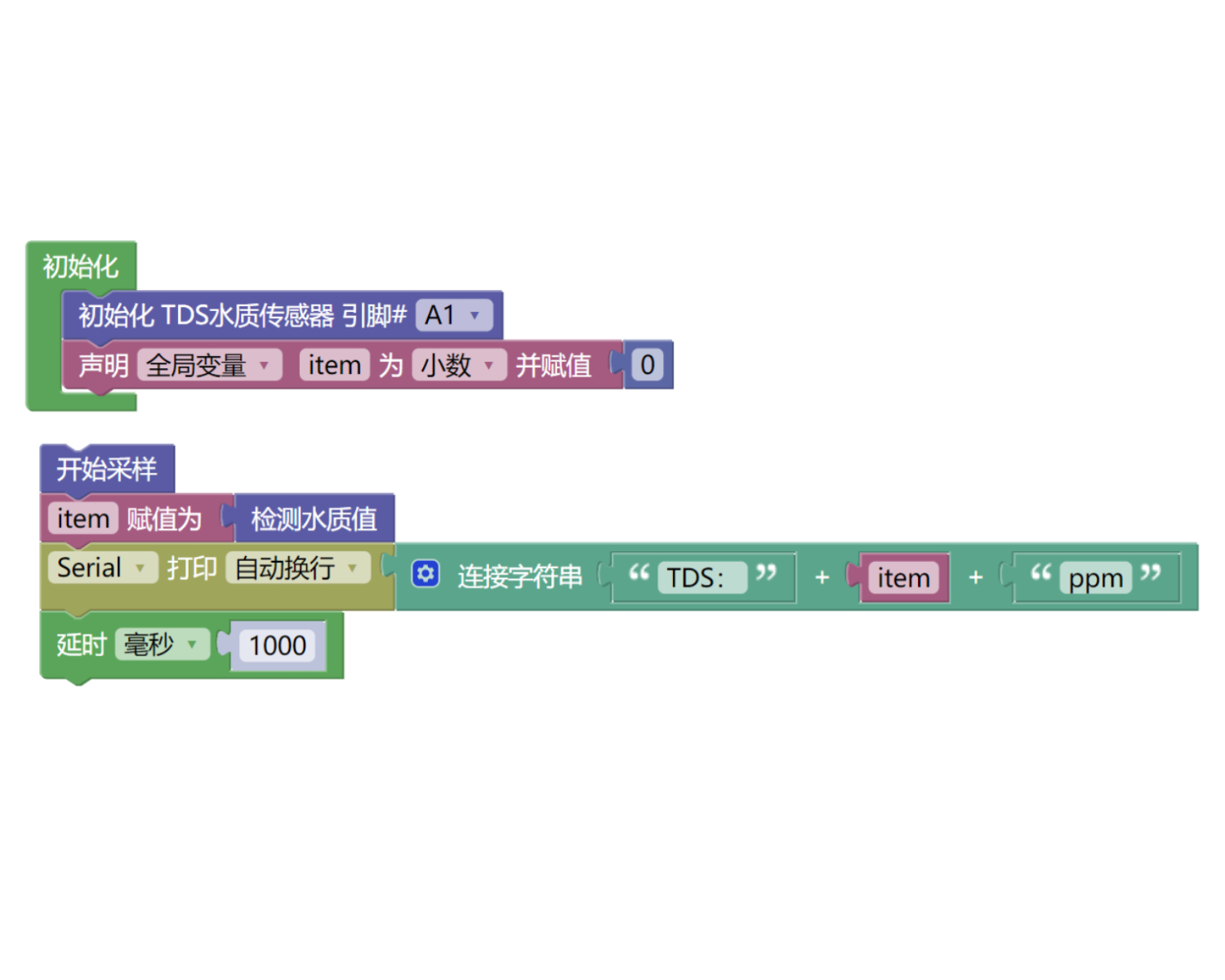

示例程式（UNO開發板）：點擊下載

示範程序（ESP32開發板）：點擊下載

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看

圖片待更新...

8、測試環境搭建

Arduino UNO 測試環境搭建

準備配件：

UNO-R3 開發板 *1
UNO-R3 EXP 開放板 *1
USB type-c 資料線 *1
HS-S79-PL TSD水質感應器模塊*1
PH2.0 3P雙頭端子線 *1

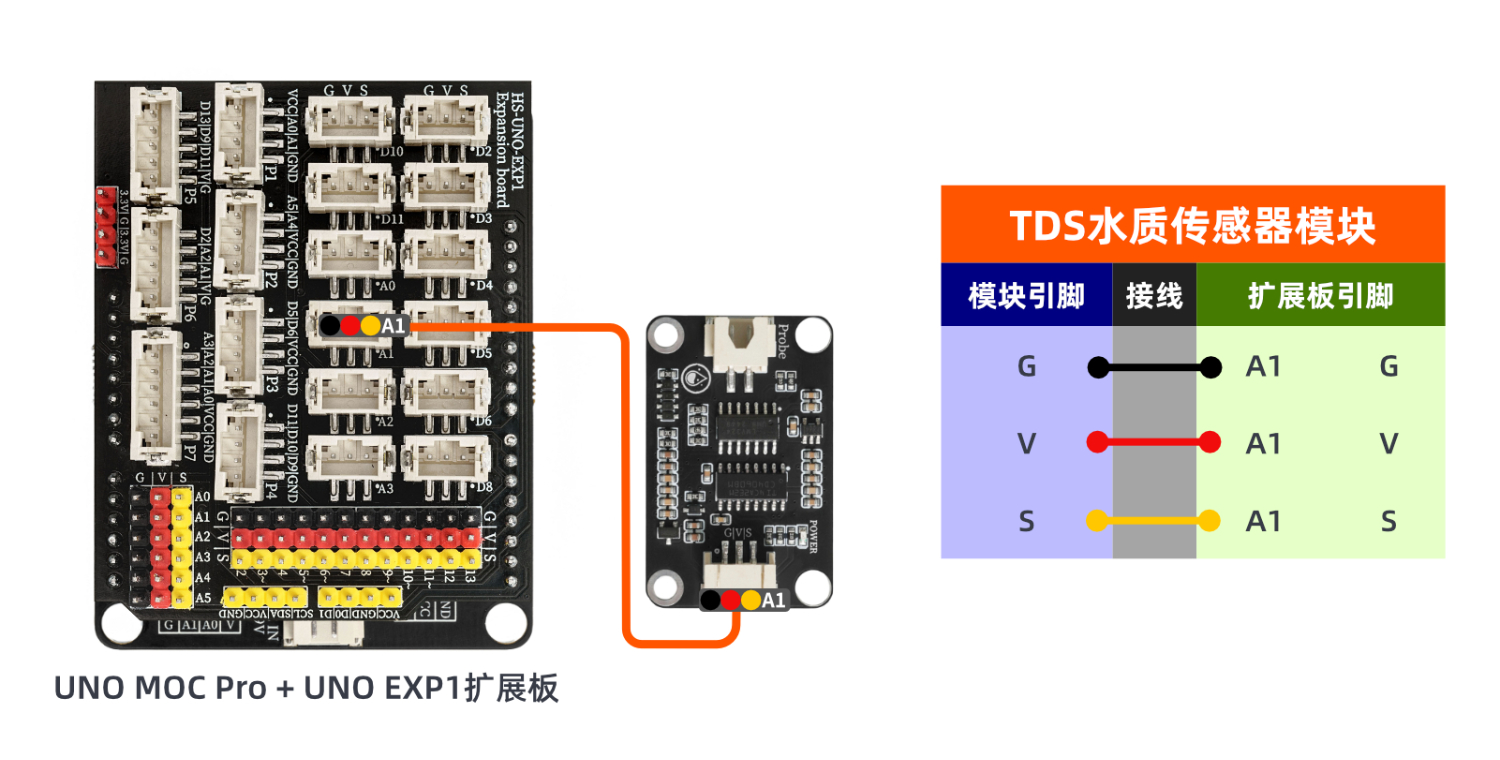

電路接線圖：

ESP32 測試環境搭建

準備配件：等更新...

電路接線圖：等更新...

9、視頻教學

Arduino UNO 觀看教程：點擊查看

ESP32 Python視頻教學：點擊查看

10、測試結果

Arduino UNO測試結果：

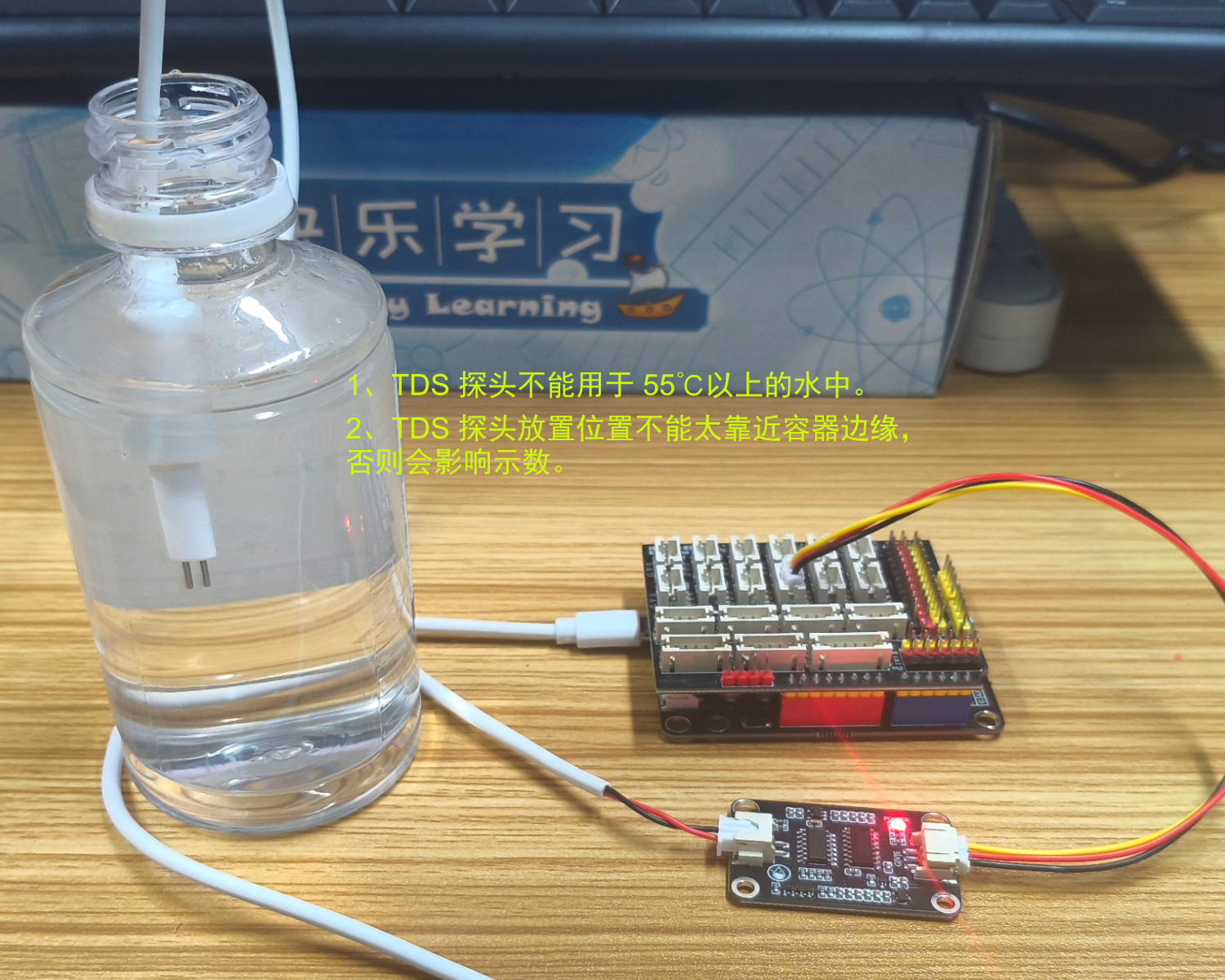

下入代碼，即可在電腦串口看到水質PPM值。注意溫度影響水的電導率會導致計算的值不準。

ESP32 測試結果：

等更新...
