1、소개
이것은 arduino와 호환되는 TDS 센서입니다. 물의 TDS 값을 측정하는 데 사용되며, TDS 값은 물의 깨끗한 정도를 반영합니다. 생활용수, hydroponics 등 다양한 분야에서의 수질 검사에 적용될 수 있습니다.
TDS 총 분해성固체, 또는 분해성固체 총량, 1 리터의 물에 얼마나 많은 분해성固체가 녹아 있는지 보여줍니다.대체로 TDS 값이 높을수록, 물에 포함된 해결물이 많아지고, 물이 더 나쁜 깨끗함을 나타냅니다.따라서, TDS 값의 크기는 물의 깨끗함을 반영하는 하나의 기준으로 사용될 수 있습니다.
2、시뮬레이션 그래프
3、모듈 매개변수
핀 이름 | 설명 |
|---|---|
G | GND(전원 입력 부정极) |
V | VCC(전원 입력 정극) |
S | 시뮬레이션 신호 |
전원 공급 전압: 3.3V-5V
연결 방식: PH2.0 3P 표시선
설치 방식: 나사/브릭 고정

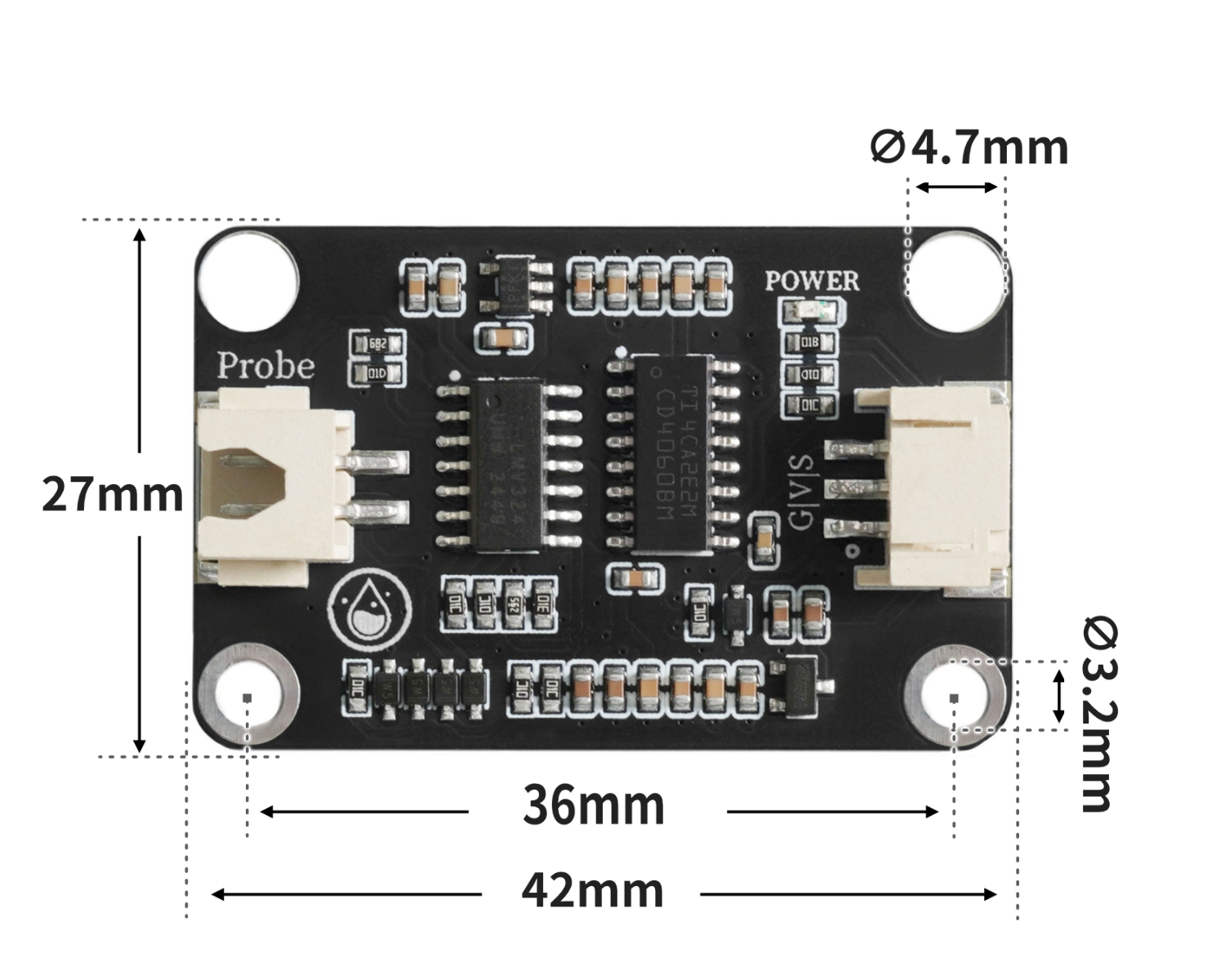

4、회로판 크기
5、아두이노 IDE 예제 프로그램
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
Arduino IDE 라이브러리 다운로드 및 导入 가이드：点击查看
예제 프로그램(UNO 개발 보드):
#include "GravityTDS.h"
#define TdsSensorPin A1
GravityTDS gravityTds;
volatile float item;
void setup(){
gravityTds.setPin(TdsSensorPin);
gravityTds.setAref(5.0);
gravityTds.setAdcRange(1024);
gravityTds.begin();
item = 0;
Serial.begin(9600);
}
void loop(){
gravityTds.update();item = gravityTds.getTdsValue();
Serial.println(String("TDS：") + String(item) + String("ppm"));
delay(1000);
}6、ESP32 Python 예제（Mixly IDE /미스키에 적용됨）
개발 보드를 선택하세요 Python ESP32 【ESP32 Generic(4MB)】를 코드 모드로 전환하여 업로드하십시오
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미시지(Mixly)IDE ESP32 라이브러리 다운로드 및 가져오기 가이드:点击查看
예제 프로그램(ESP32-Python):

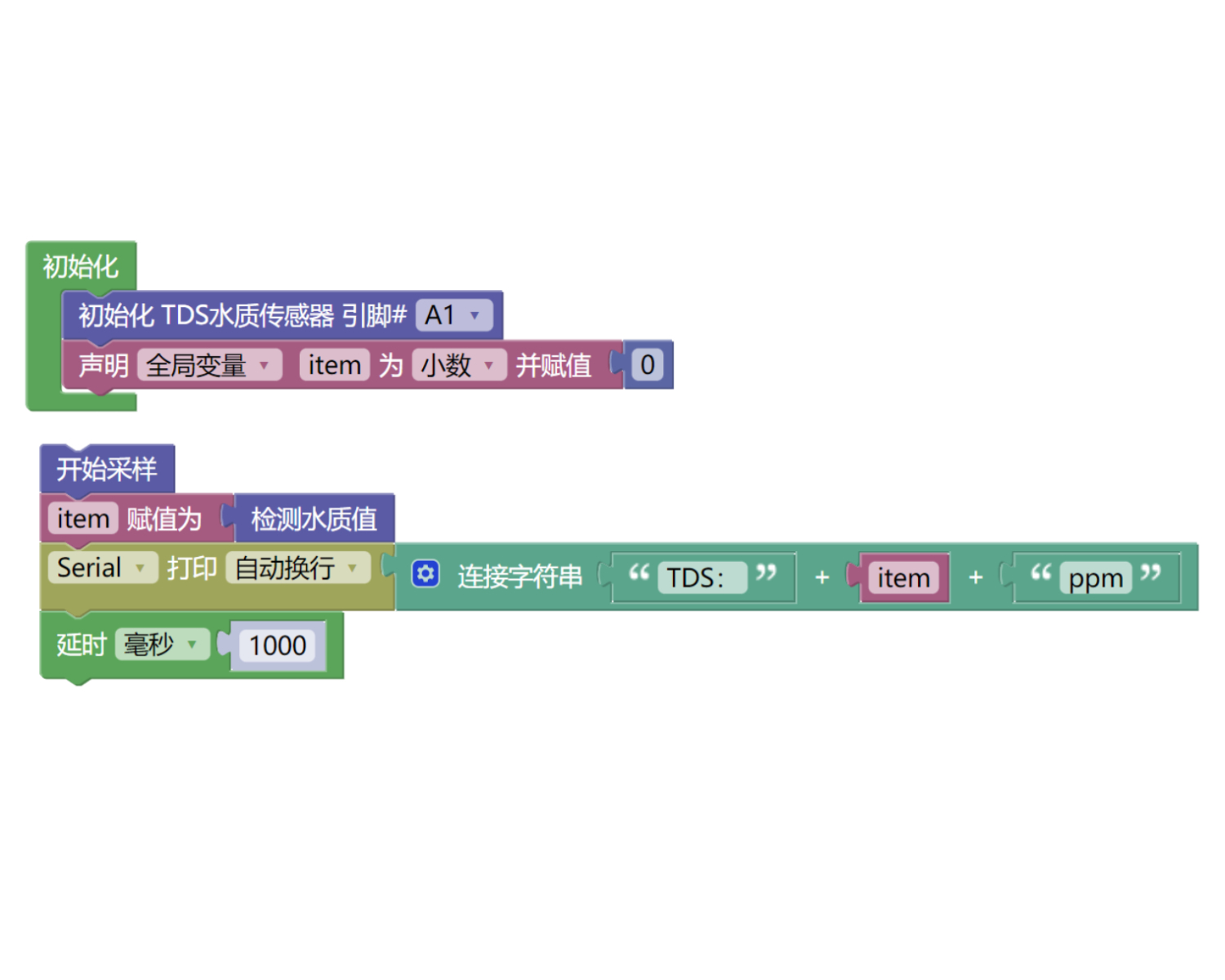

待更新...7、미스키 Mixly 예제 프로그램(그래픽 언어)
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미스키(Mixly)IDE Arduino 라이브러리 다운로드 및 가져오기 가이드:点击查看
예제 프로그램(UNO 개발판)：다운로드 클릭
예제 프로그램(ESP32 개발 보드):다운로드 클릭
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미시지(Mixly)IDE ESP32 라이브러리 다운로드 및 가져오기 가이드:点击查看
이미지 업데이트 예정...
8、테스트 환경 구축
Arduino UNO 테스트 환경 구축
부품 준비：“
UNO-R3 개발 보드 *1
UNO-R3 EXP 확장판 *1
USB type-c 데이터 케이블 *1

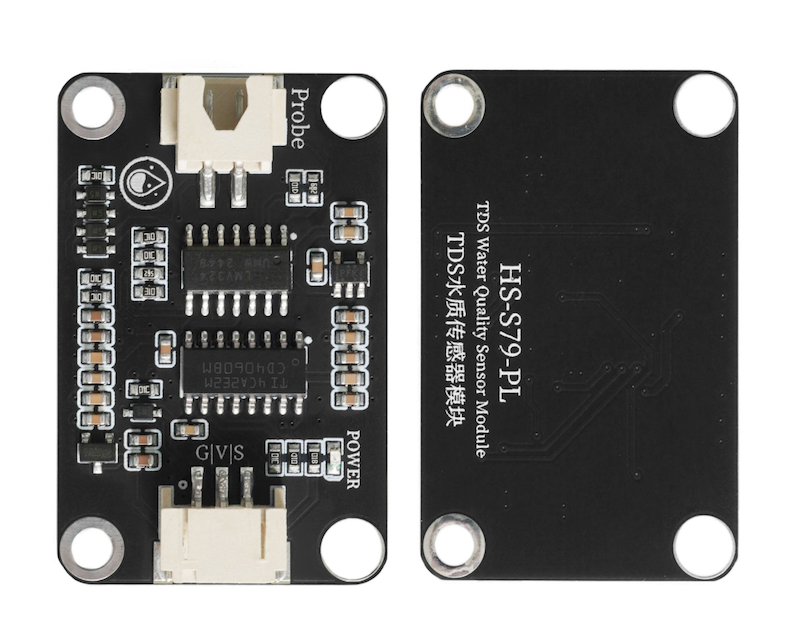

HS-S79-PL TSD水质传感器模块*1
PH2.0 3P 두끈 단자 라인 *1

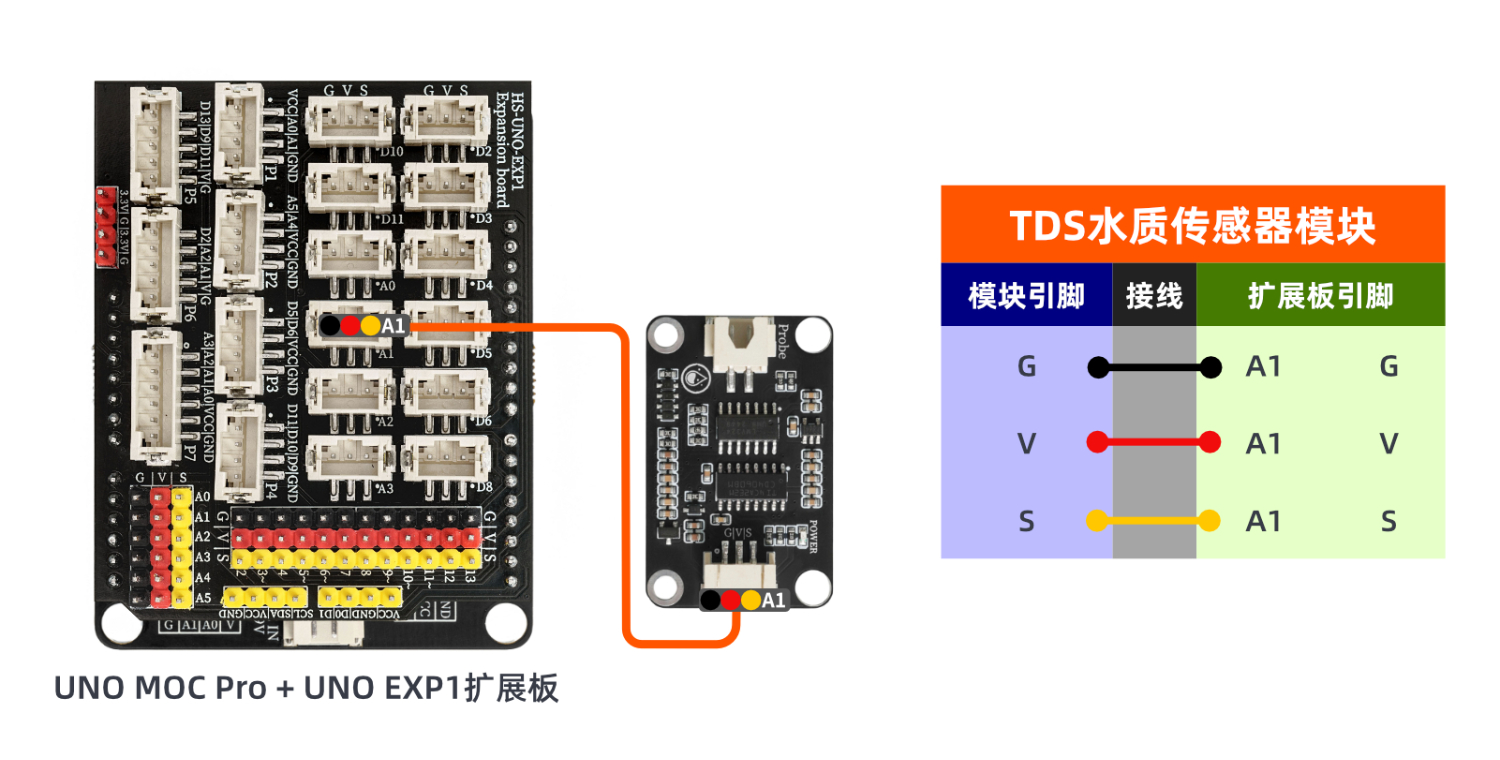

전기 연결도):
ESP32 테스트 환경 설정
부품 준비：“업데이트 대기 중...
전기 연결도): 업데이트 대기 중...
9、비디오 강의
Arduino UNO 비디오 강의:点击查看
ESP32 Python 비디오 강의：点击查看

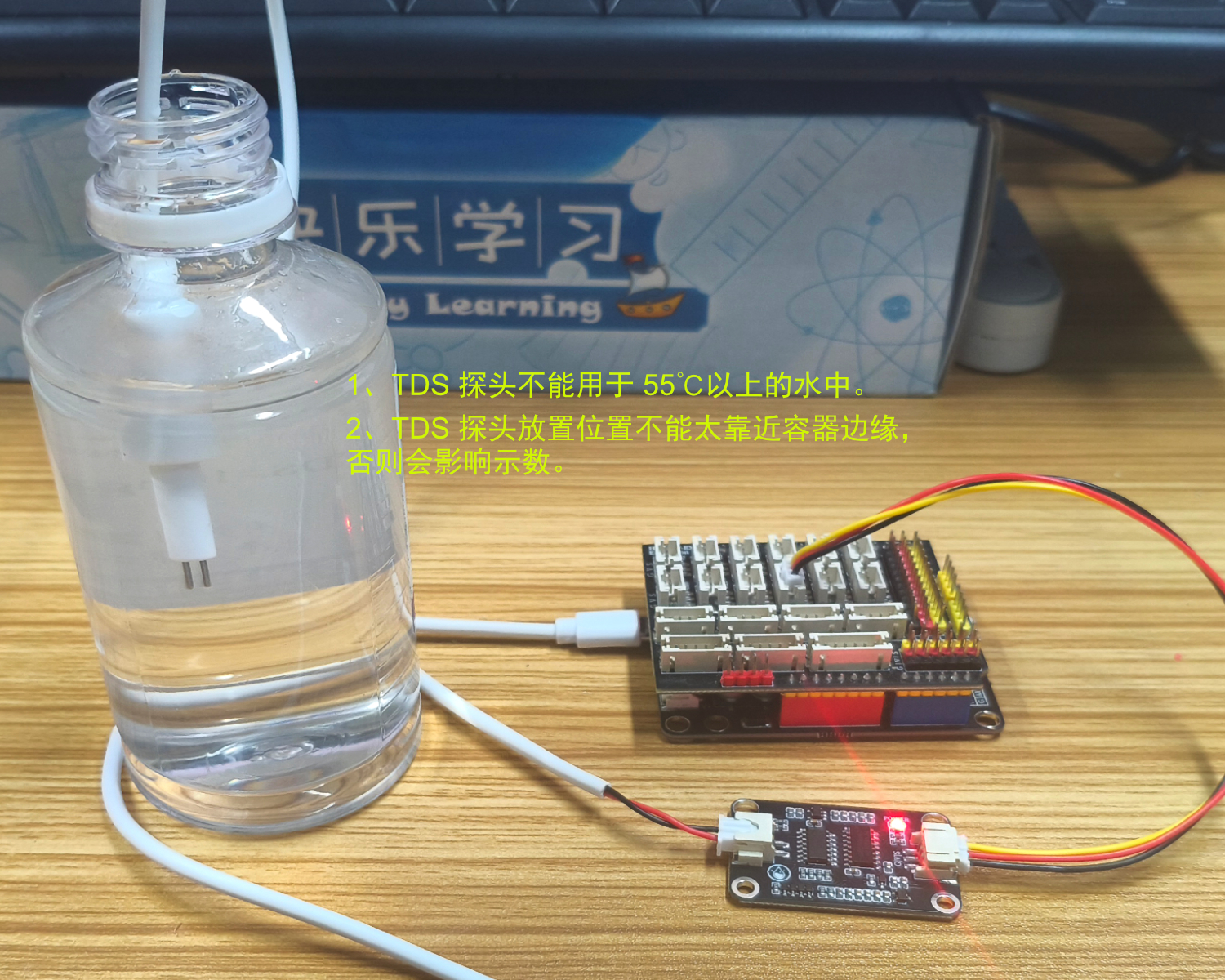

10、테스트 결과
Arduino UNO 테스트 결과：
코드를 입력하면 컴퓨터의 시리얼 포트에서 물의 PPM 값을 볼 수 있습니다. 온도는 물의 전도율에 영향을 미치며 계산된 값이 정확하지 않을 수 있습니다.
ESP32 테스트 결과:
업데이트 대기 중...
