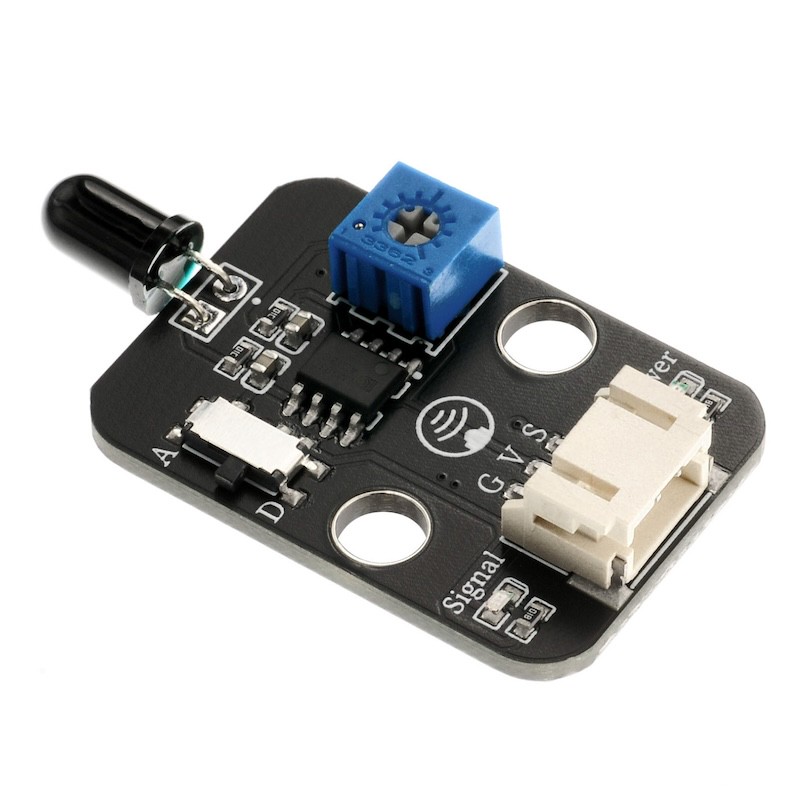

1、介紹

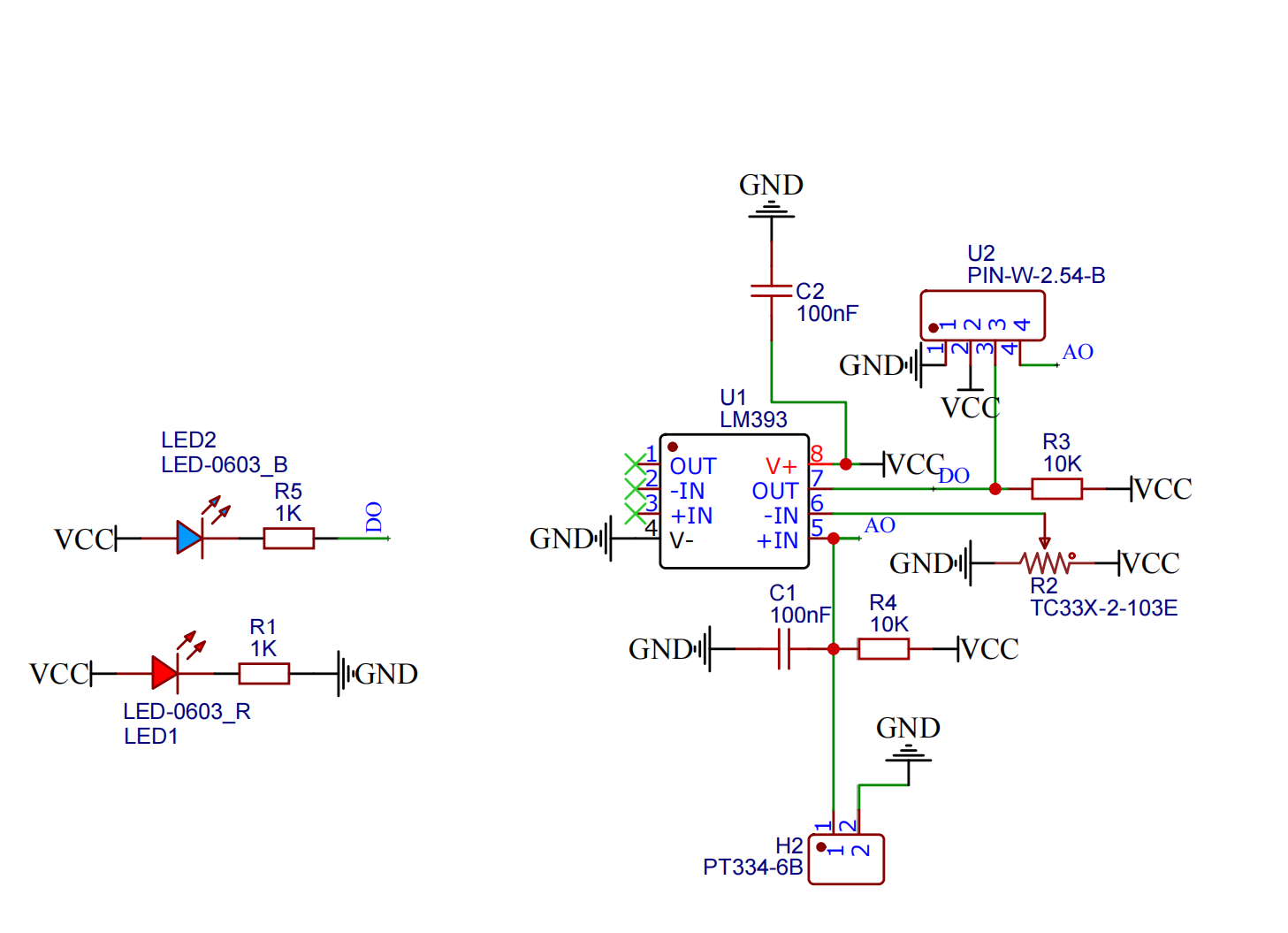

2、原理圖
3、模組參數
引腳名稱 | 描述 |
|---|---|
G | GND（電源輸入負極） |
V | VCC（電源輸入正極） |
S | 信號引腳 |
D | 數字信號引腳 |
A | 模擬信號引腳 |
供電電壓：3.3V / 5V
連接方式：PH2.0 3P端子線
安裝方式：雙螺絲固定
4、電路板尺寸
5、Arduino IDE示範程序
Arduino UNO 示例（適用於Mixly IDE、Arduino IDE）：
volatile int value;
void setup(){
Serial.begin(9600);
value = 0;
pinMode(4, INPUT);
pinMode(6, OUTPUT);
}
void loop(){
value = digitalRead(4);
Serial.print("火焰值：");
Serial.println(value);
delay(1000);
if (value == 0) {
tone(6,196);
delay(2000);
} else {
noTone(6);
}
}ESP32 Python 示例（適用於Mixly IDE /米思齊）
（開發板選擇 Python ESP32 【ESP32 Generic(4MB)】切換為代碼模式上傳 )：
import machine
import music
pin2 = machine.Pin(2, machine.Pin.IN)
midi = music.MIDI(4)
while True:
if pin2.value() == 0:
midi.pitch_time(440, 2000)

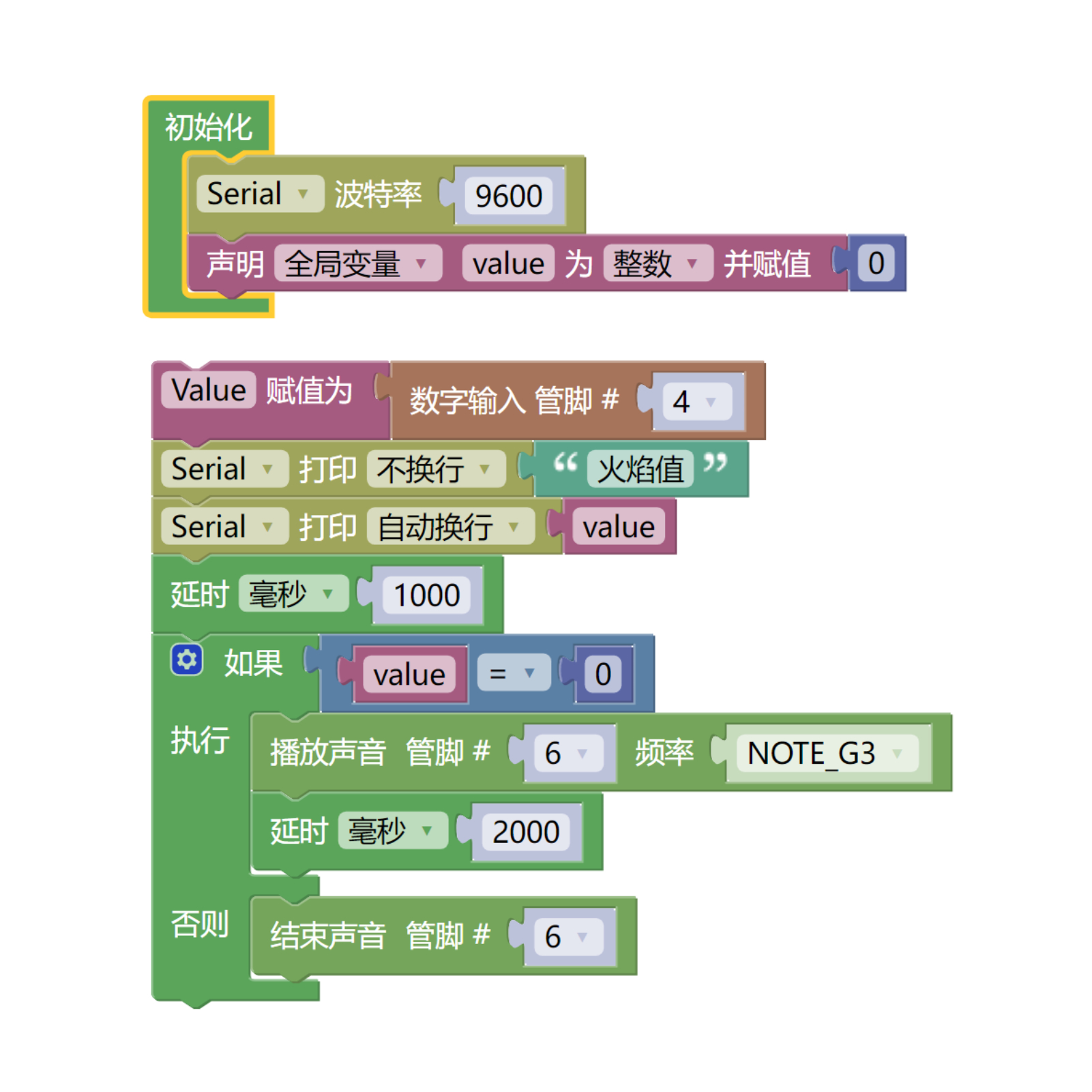

6、米思齊Mixly示例程式（圖形化語言）
ArduinoUNO圖形化示例程式：點擊下載

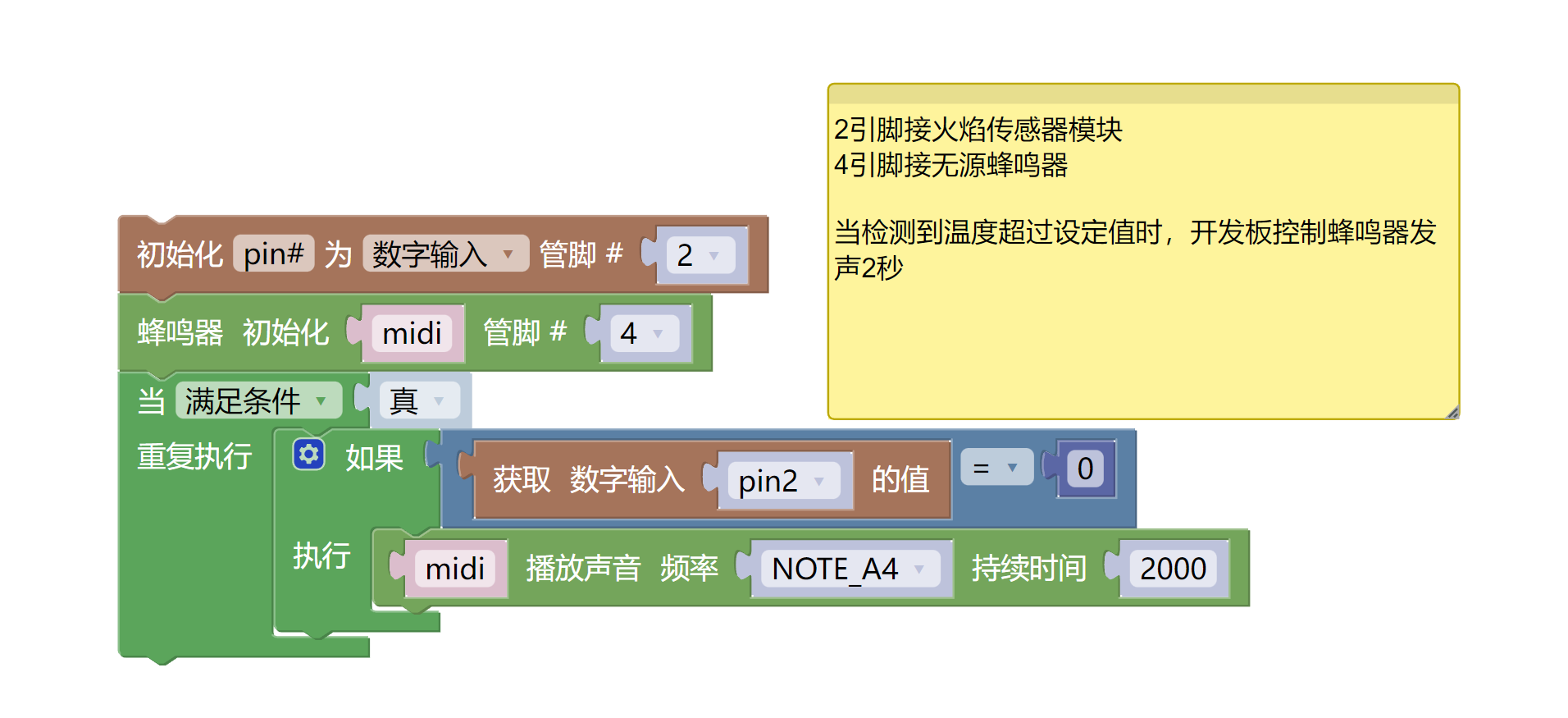

ESP32 Python圖形化示例程式：點擊下載
7、測試環境搭建
Arduino UNO 測試環境搭建
準備配件：
HELLO STEM UNO R3 開發板 *1
HELLO STEM UNO R3 P 扩展板 *1
USB type-c 資料線 *1
無源蜂鳴器模組（HS-F02A）*1
火焰感應器模組（HS-S08P）*1
PH2.0 3P杜邦線 *1
1P母對母杜邦線 *3條 或 3P母對母杜邦線 *1條

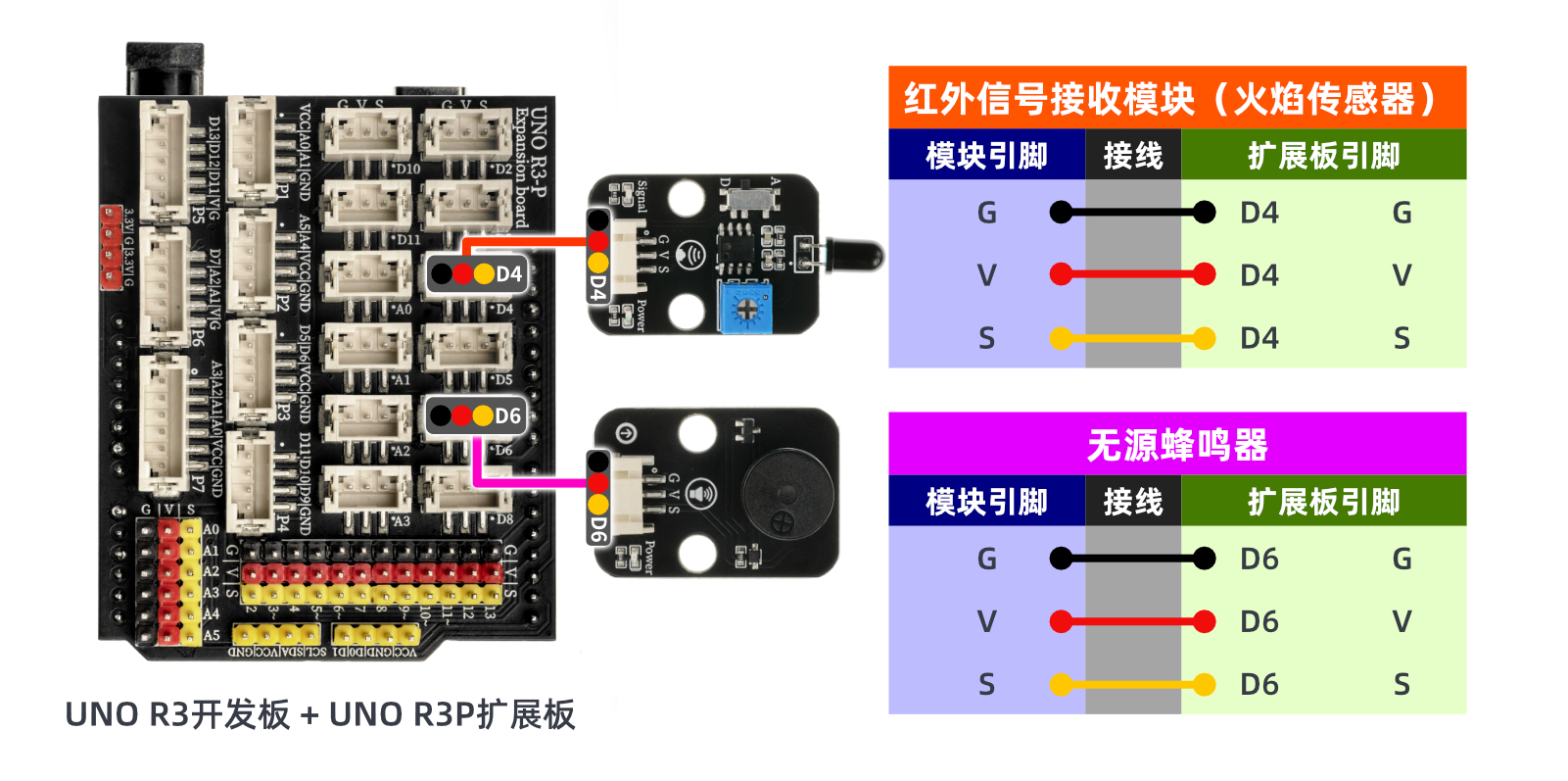

電路接線圖：
ESP32 Python 測試環境搭建
8、視頻教學
Arduino UNO視頻教學:點擊查看
ESP32 Python視頻教學：
9、測試結論

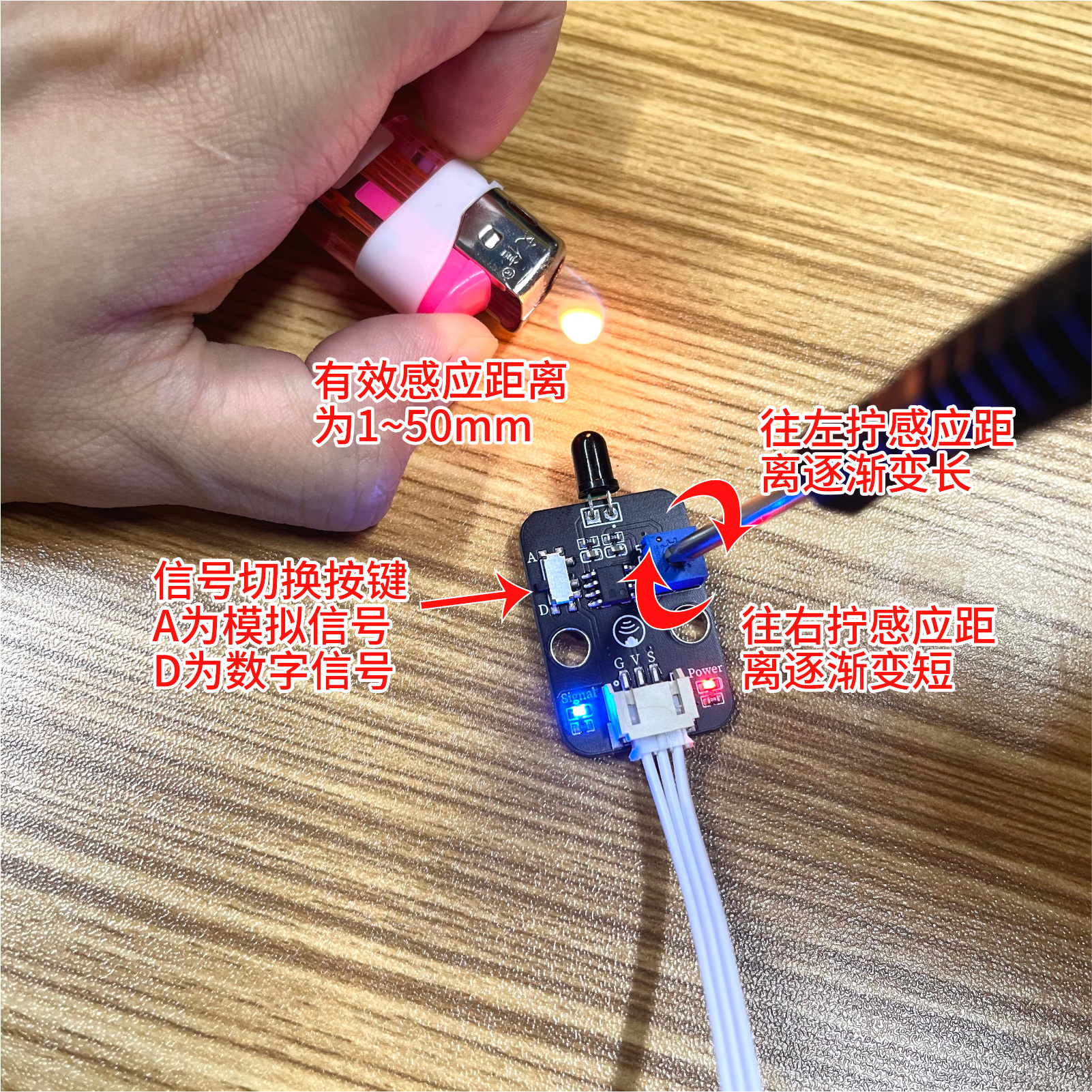

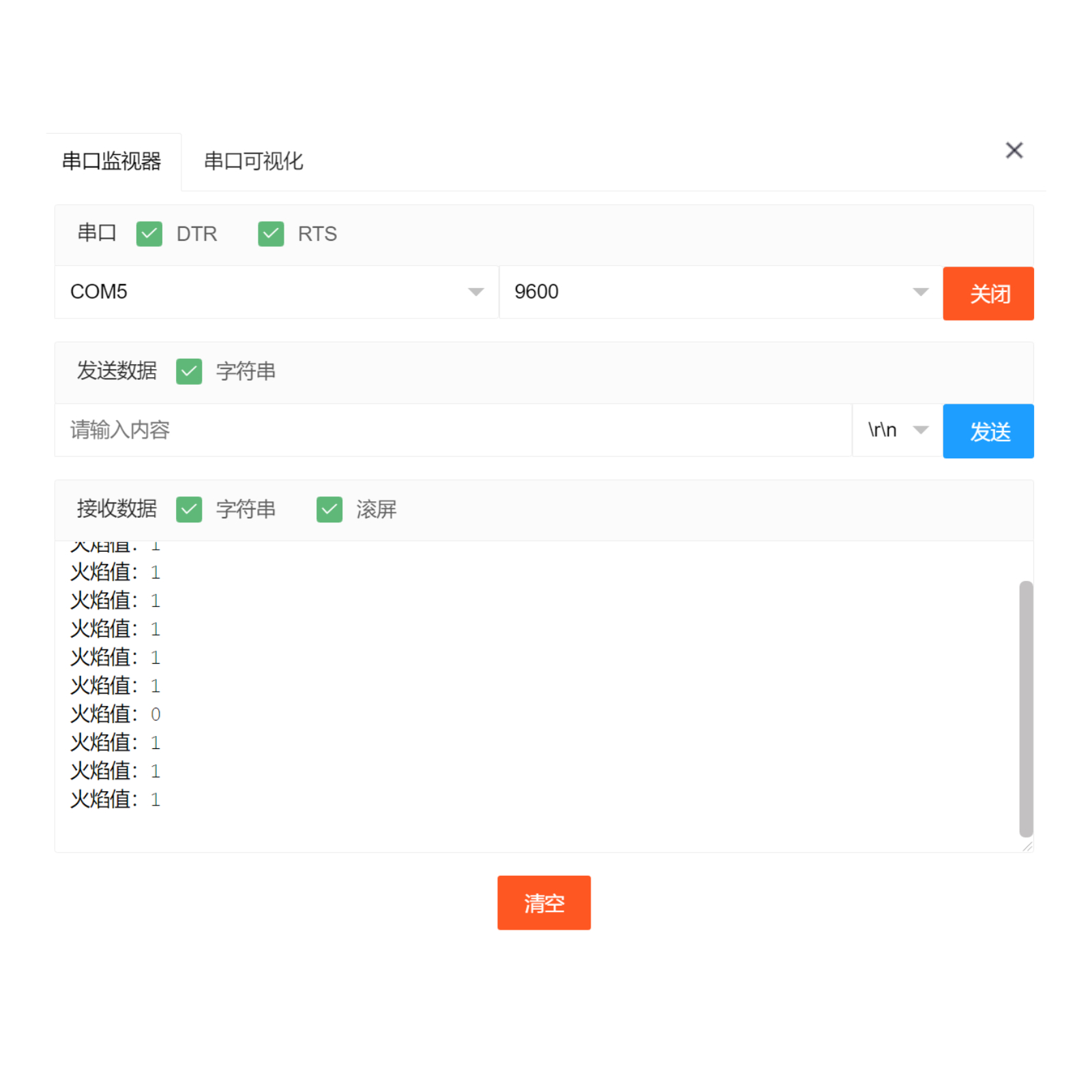

Arduino UNO測試結論：
ESP32 Python測試結論：
