1、소개

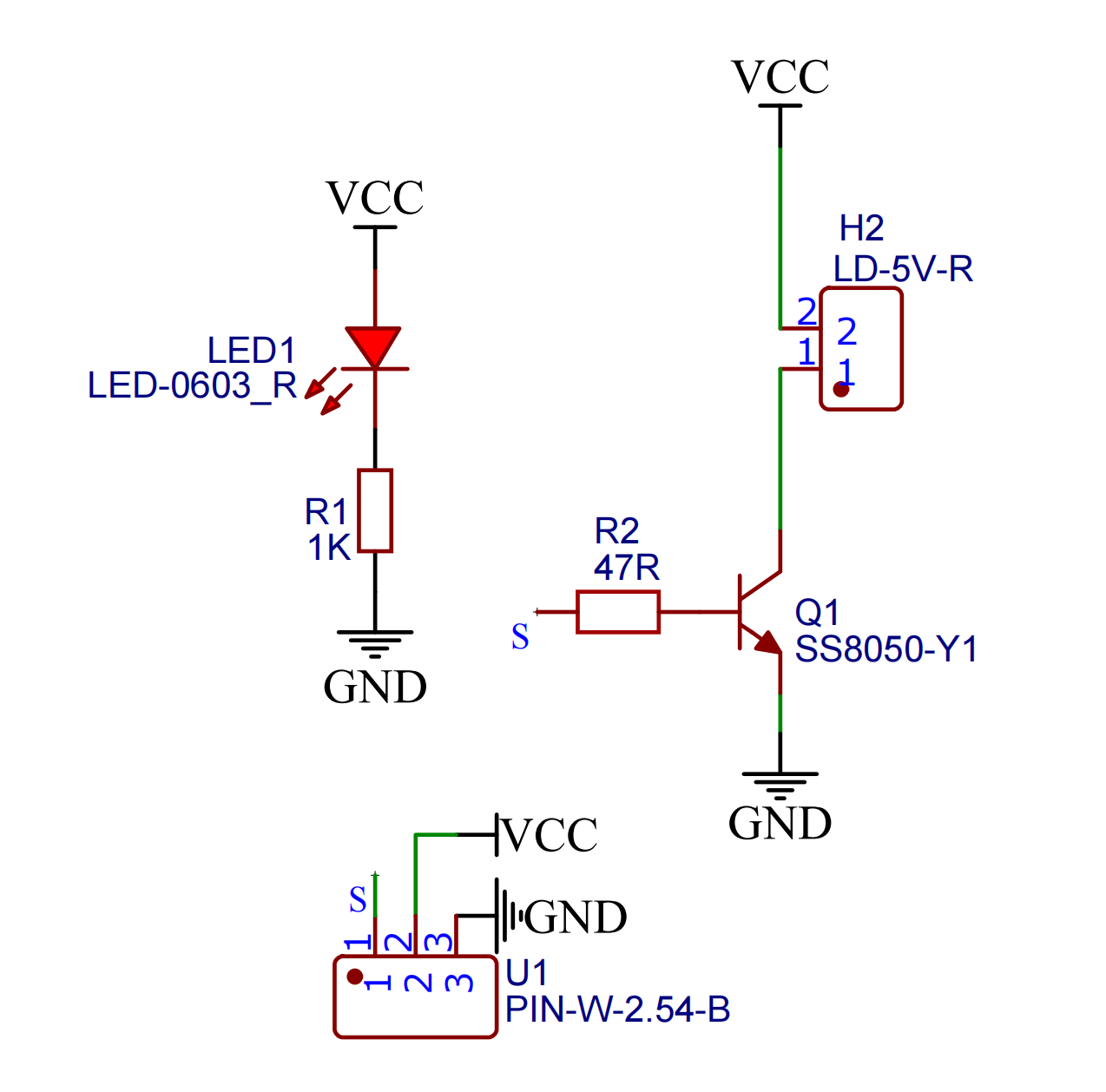

2、시뮬레이션 그래프

3、모듈 매개변수
핀 이름 | 설명 |
|---|---|
G | GND(전원 입력 부정极) |
V | VCC(전원 입력 정극) |
S | 디지털 신호 핀 |
전원전압: 3.3V / 5V
연결 방식: PH2.0 3P 케이블
설치방식: 더블스크루 고정

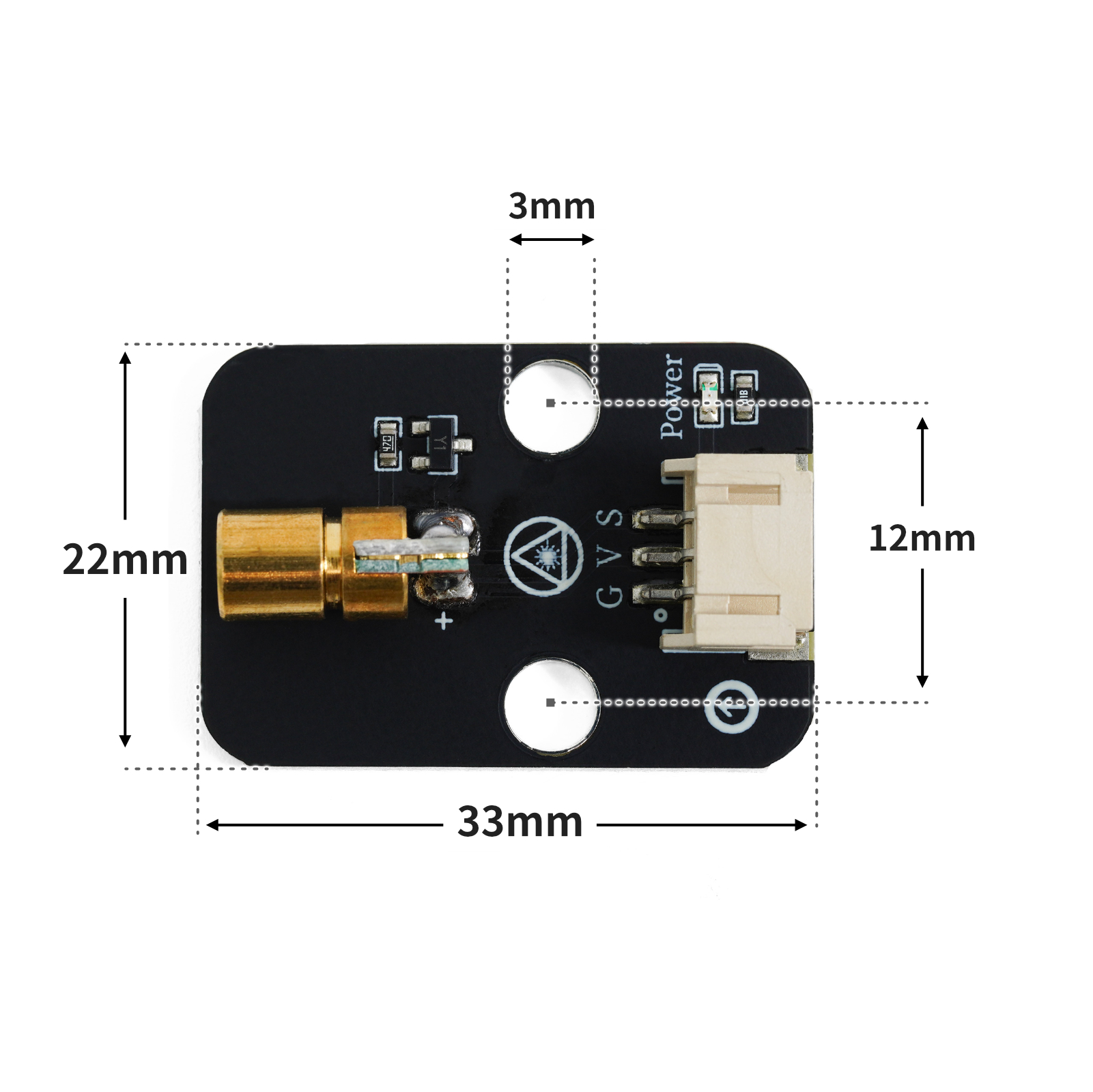

4、회로판 크기

5、아두이노 IDE 예제 프로그램
예제 프로그램(UNO 개발 보드):다운로드 클릭
void setup(){
pinMode(3, OUTPUT);
}
void loop(){
digitalWrite(3,HIGH);
delay(500);
digitalWrite(3,LOW);
delay(500);
}예제 프로그램(ESP32 보드—Python 언어 기반, Arduino IDE로 업로드할 수 없음):
import machine
import time
pin2 = machine.Pin(2, machine.Pin.OUT)
while True:
pin2.value(1)
time.sleep_ms(500)
pin2.value(0)
time.sleep_ms(500)6、미시치 Mixly 예제 프로그램(그래픽 언어)
예제 프로그램(UNO 개발 보드):다운로드 클릭

예제 프로그램(ESP32 개발 보드):다운로드 클릭

7、테스트 환경 구축
부품 준비:“
HELLO STEM UNO R3 PRO 개발보드 *1
UNO R3P 확장판*1
USB type-c 데이터 케이블 *1
직사 레이저 쏘아주는 레이저 쏘아주는 모듈(HS-F03-L)*1
PH2.0 3P 두끈 단자 라인 *1

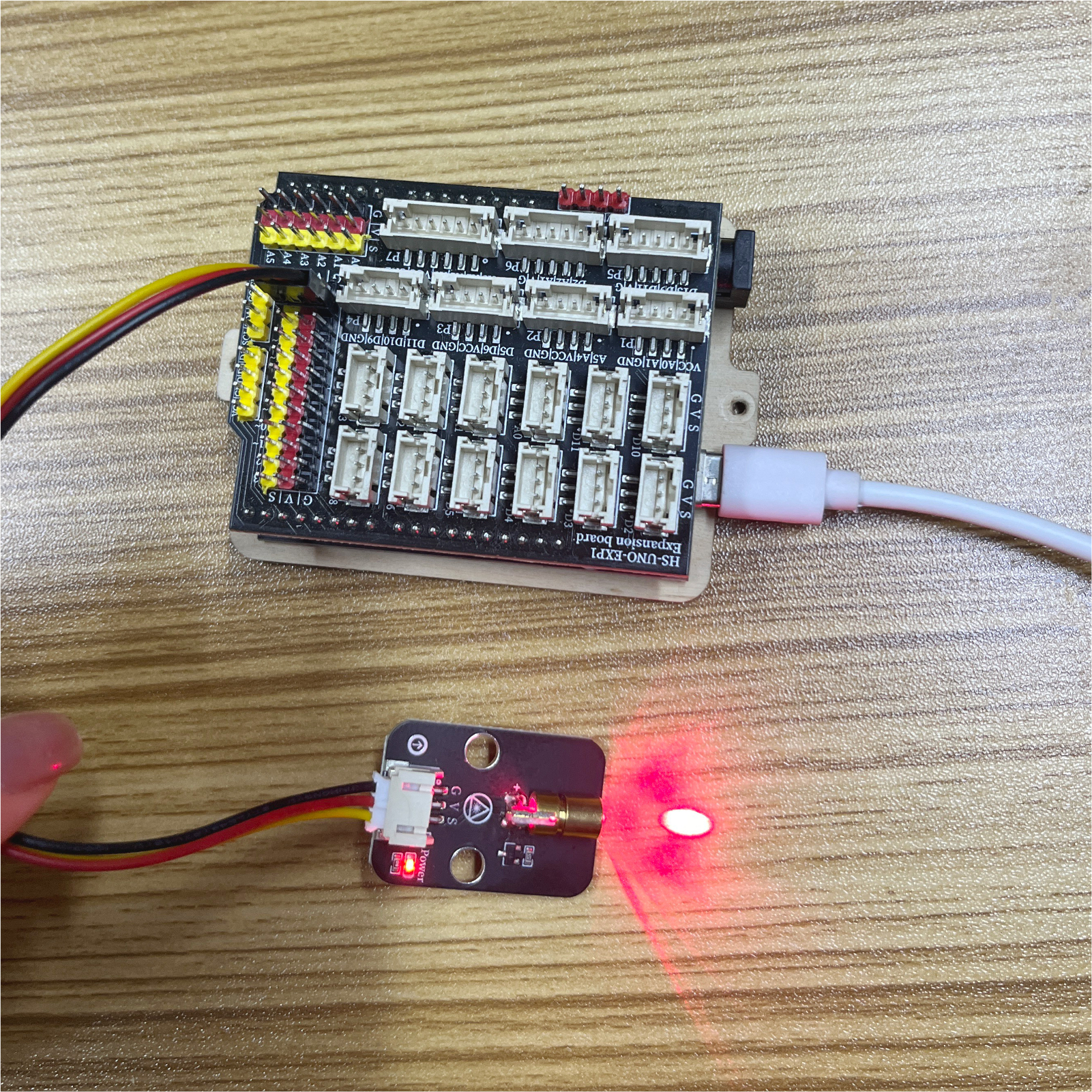

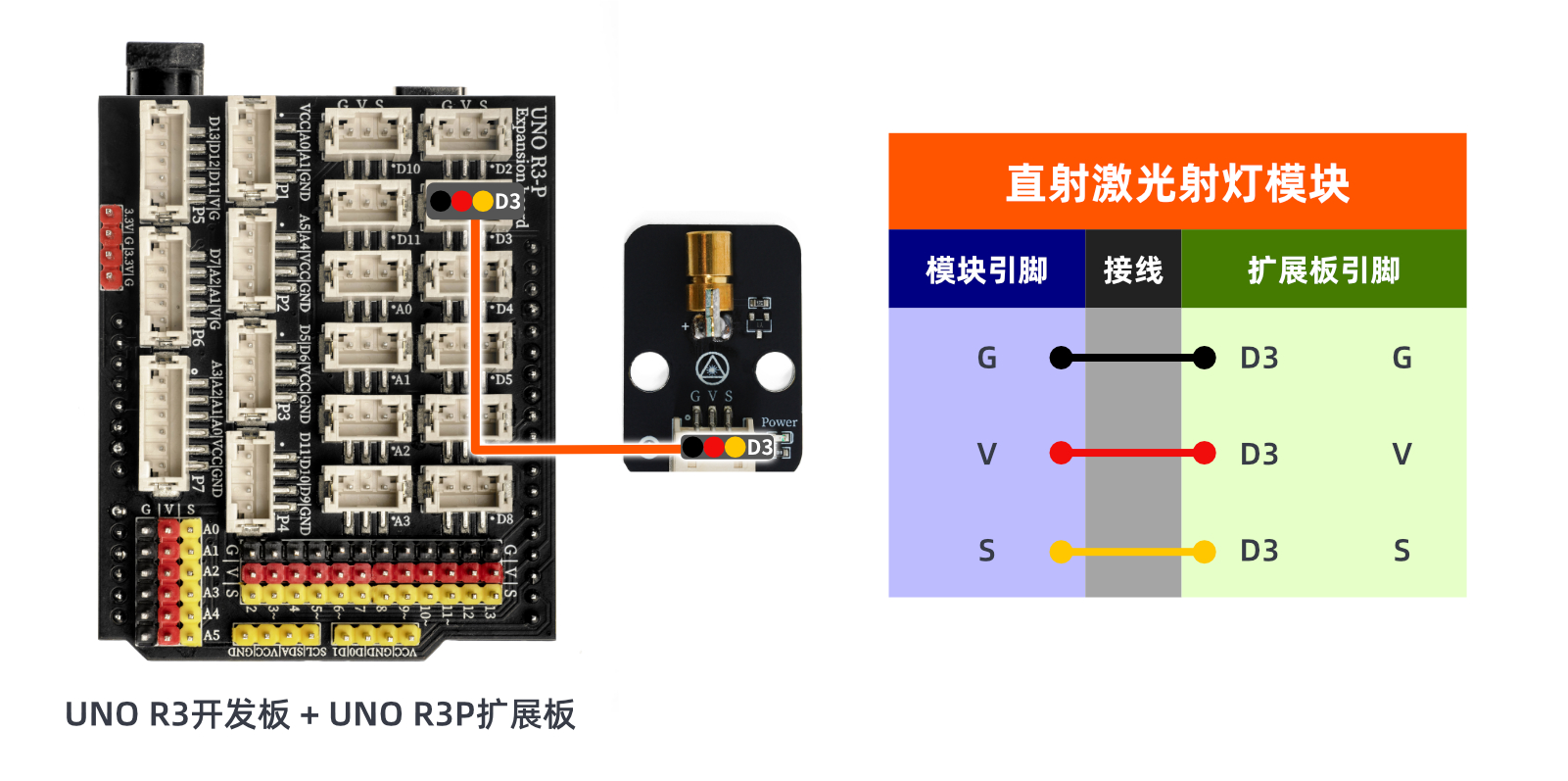

전기 연결도):

8、비디오教程
비디오 강의:点击查看
9、테스트결론

선이 연결되면, 위의 프로그램을 Arduino UNO 개발 보드에 기록하면, 직선 레이저 쉴드가 0.5초의 주파수로 깜빡이며, 원하는 효과를 얻을 것입니다.
