HS-F03-L 直線雷射射燈

1、介紹

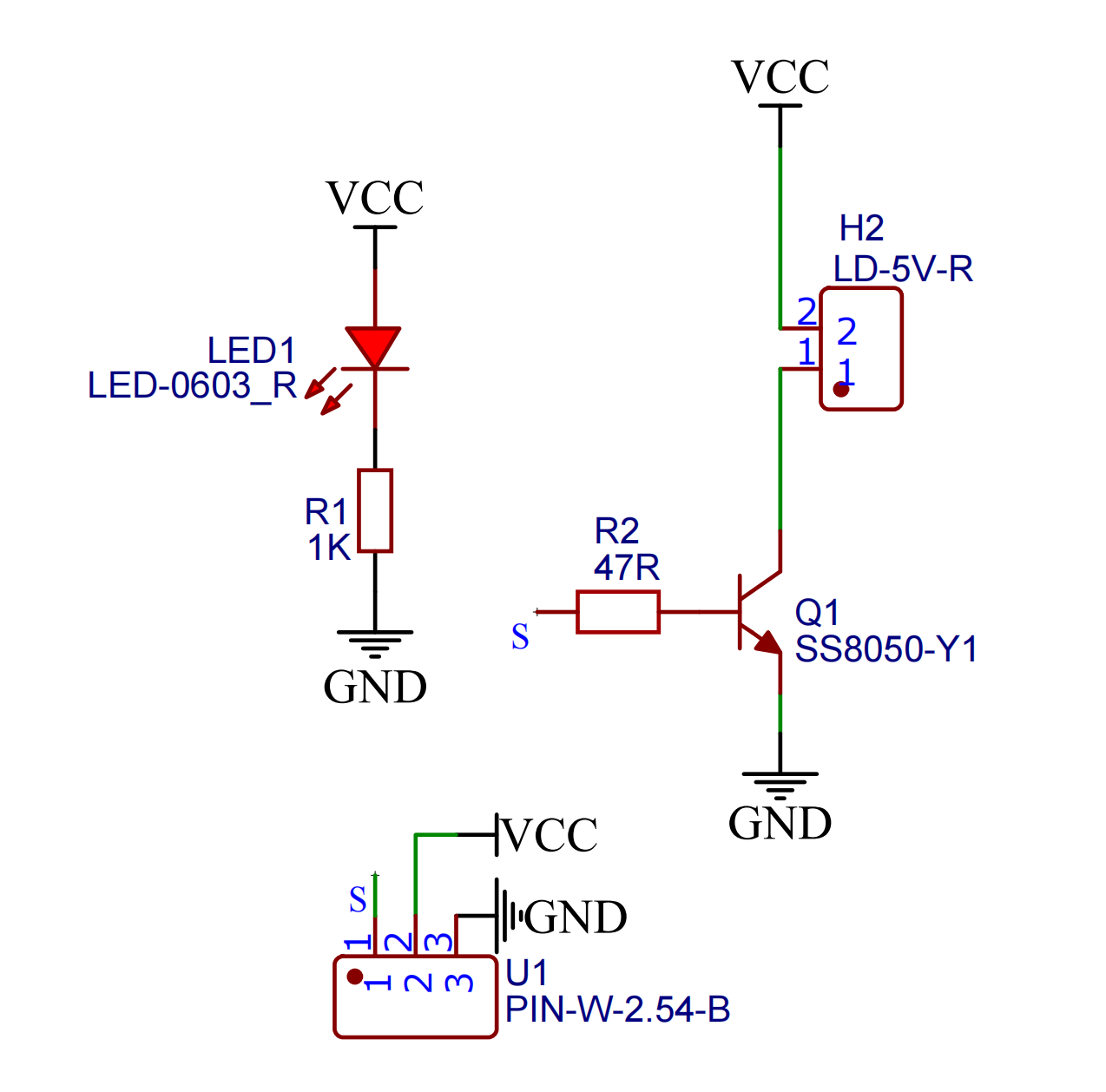

2、原理圖

3、模組參數

• 供電電壓：3.3V / 5V

• 連接方式：PH2.0 3P端子

• 安裝方式：雙螺絲固定

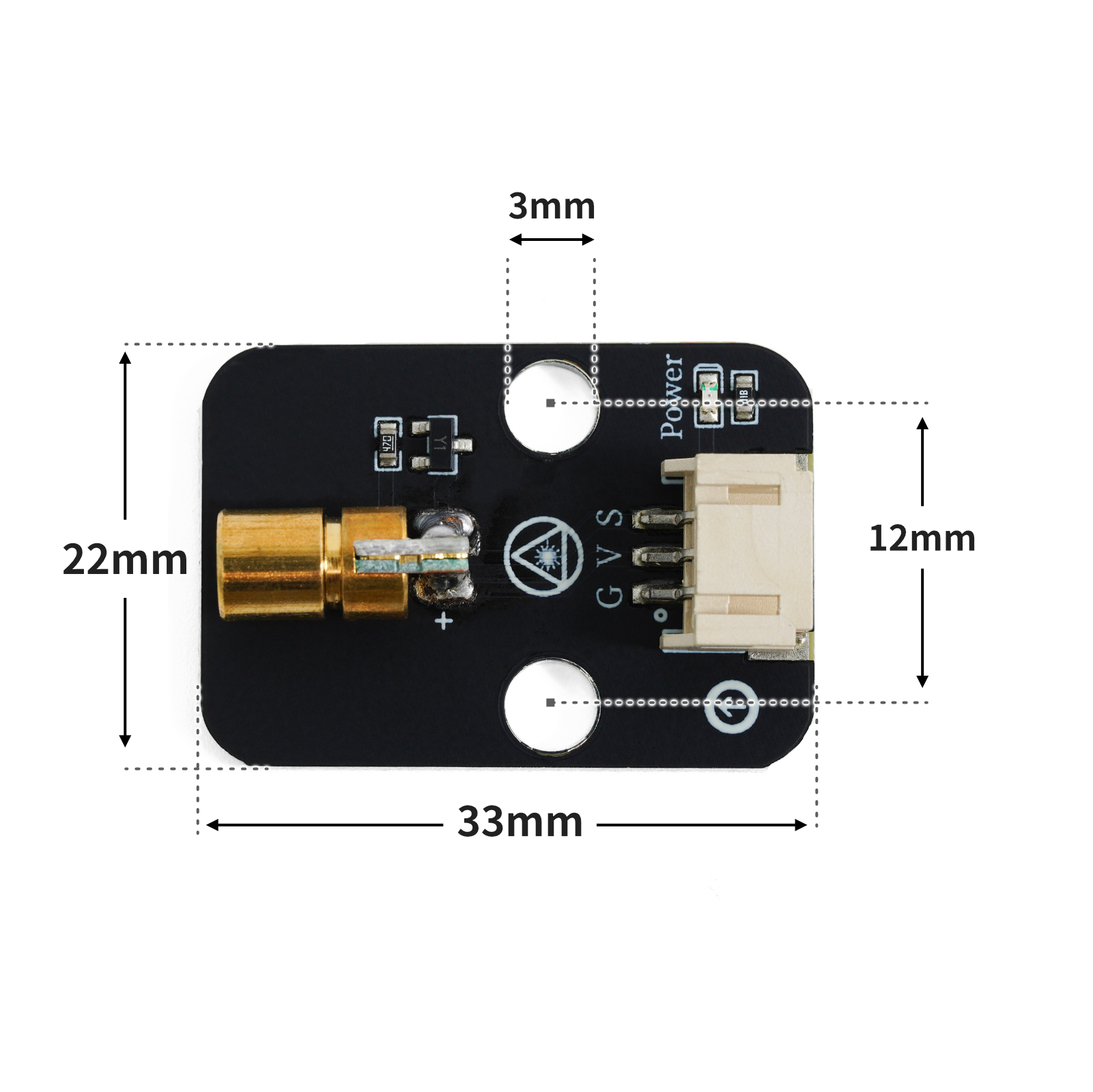

4、電路板尺寸

5、Arduino IDE示範程序

示範程序（UNO開發板）：點擊下載

void setup(){
  pinMode(3, OUTPUT);
}

void loop(){
  digitalWrite(3,HIGH);
  delay(500);
  digitalWrite(3,LOW);
  delay(500);

}

示例程序（ESP32開發板—基於Python語言，不能用Arduino IDE上傳代碼）：

import machine
import time


pin2 = machine.Pin(2, machine.Pin.OUT)
while True:
    pin2.value(1)
    time.sleep_ms(500)
    pin2.value(0)
    time.sleep_ms(500)

6、米思齊Mixly示例程式（圖形化語言）

示範程序（UNO開發板）：點擊下載

示範程序（ESP32開發板）：點擊下載

7、測試環境搭建

準備配件：

• HELLO STEM UNO R3 PRO 開發板 *1

• UNO R3P擴展板*1

• USB type-c 資料線 *1

• 直射雷射射燈模組（HS-F03-L）*1

• PH2.0 3P雙頭端子線 *1

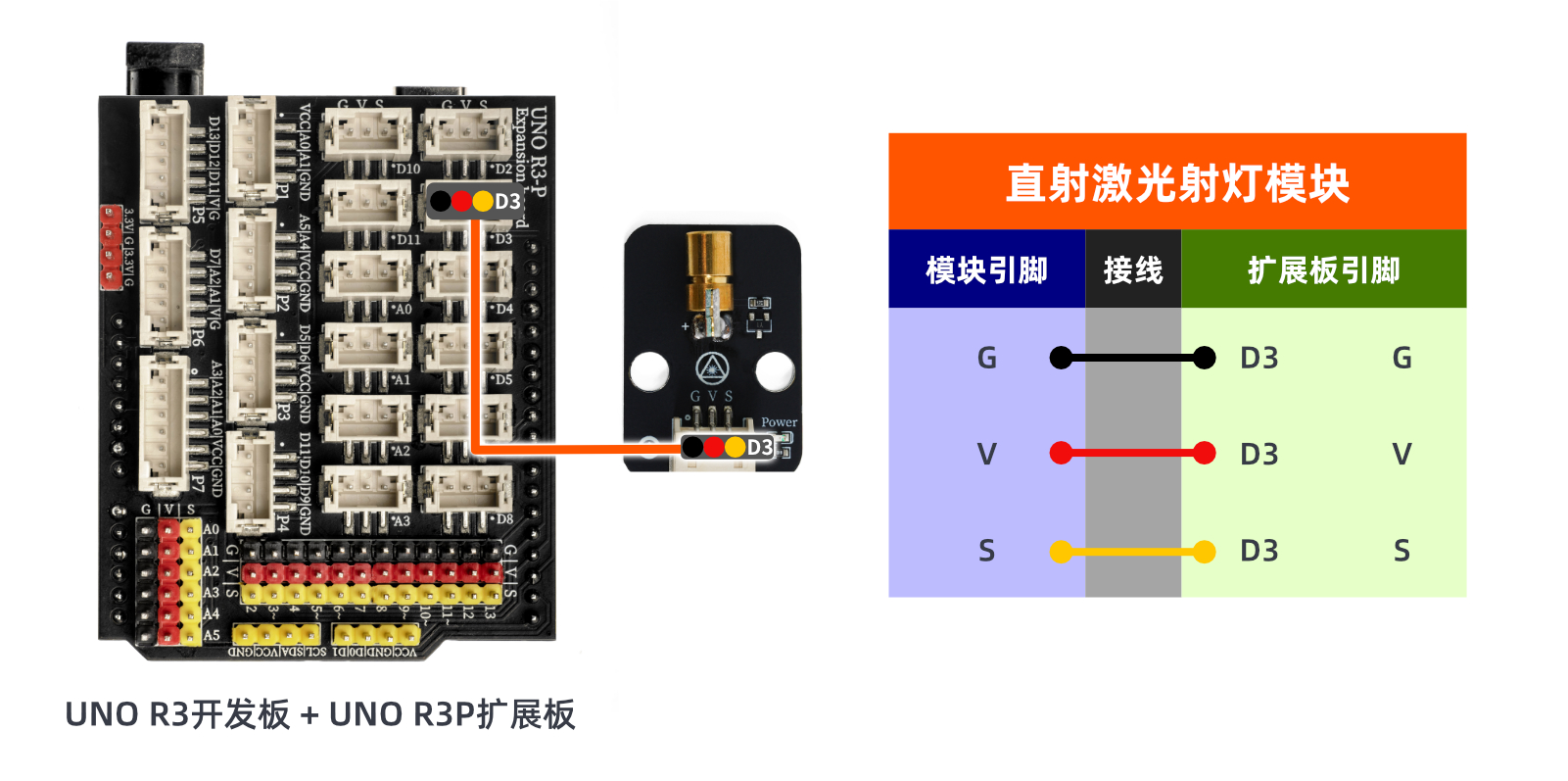

電路接線圖：

8、視頻教學

視頻教學：點擊查看

9、測試結論

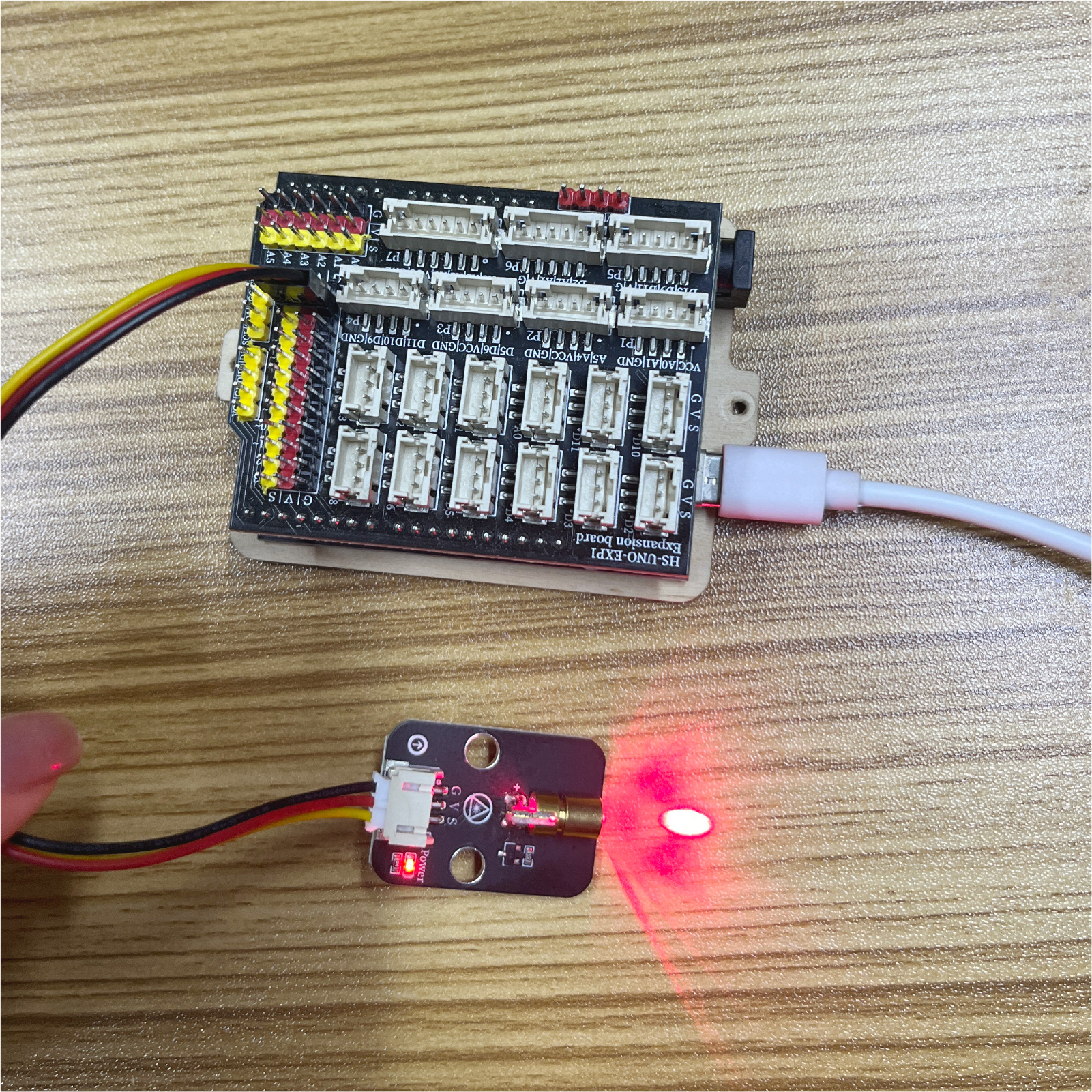

器件連接好線之後，將上述程式燒錄到 Arduino UNO 開發板之後，將會發現 直線雷射射燈會以 0.5 秒的頻率閃爍，達到了我們想要的效果。
