HS-F03-L 直线激光射灯

1、介绍

6.0激光模组，激光头直径为0.6mm，有正负接线柱，工作电压3.3v-5v，只有在雾或者有其他介质的前提下才能看到微弱的红线，而在通常情况下看到的是一个红点，管体为铜材。主要用于激光类玩具，发光陀螺，各种水平仪，地线仪等。特别注意：不要对着人的眼睛。

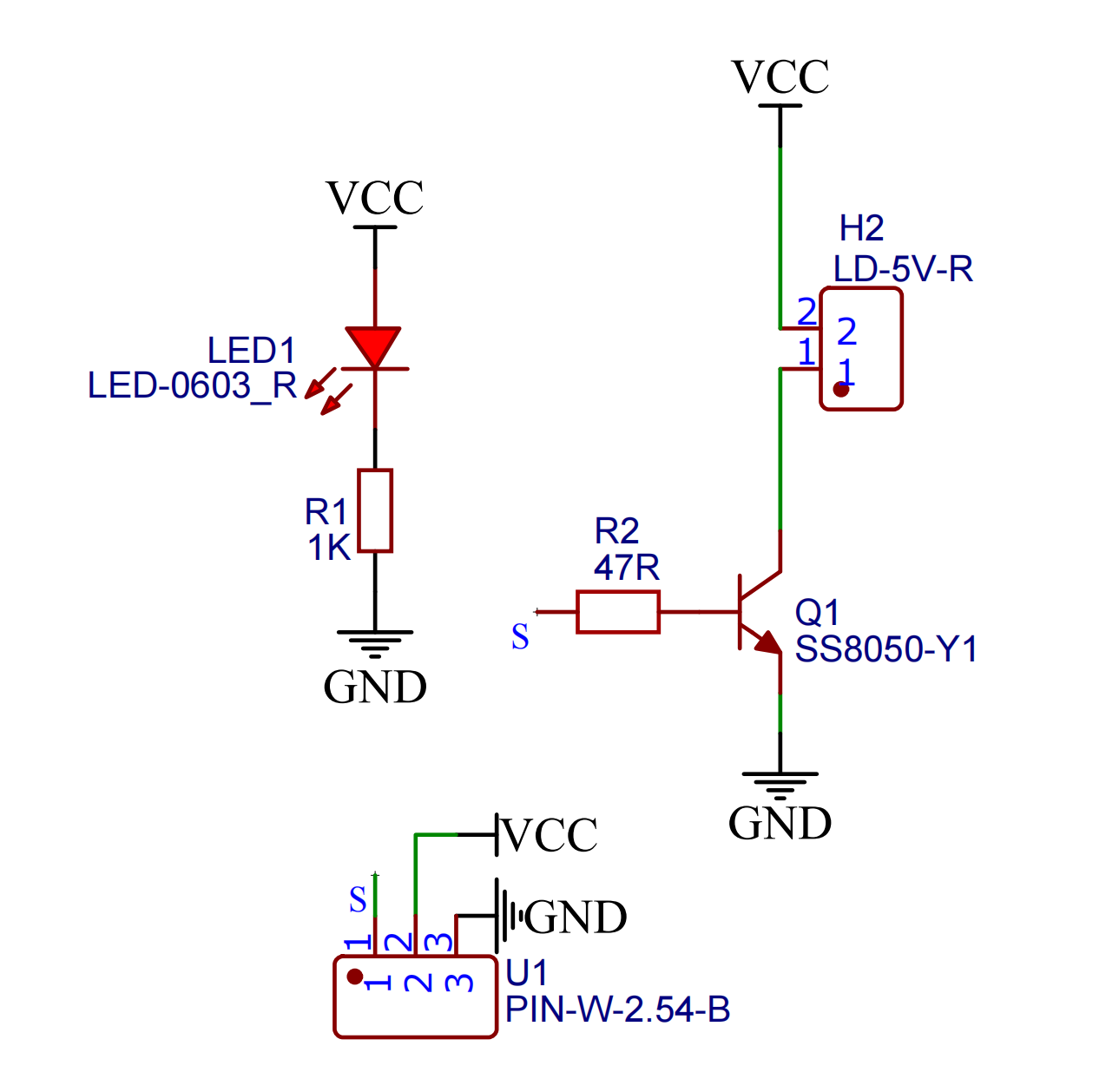

2、原理图

3、模块参数

• 供电电压：3.3V / 5V

• 连接方式：PH2.0 3P端子

• 安装方式：双螺丝固定

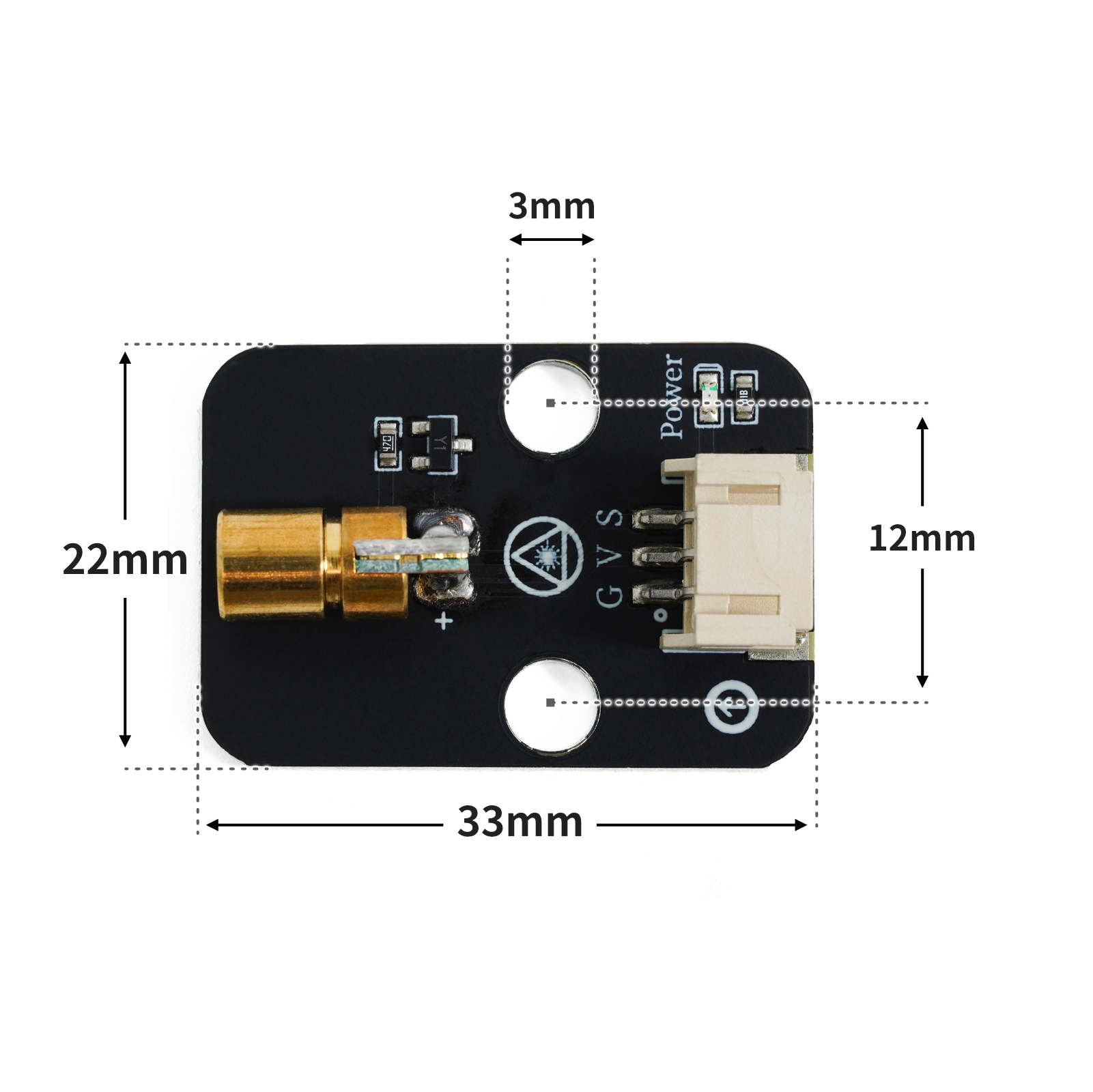

4、电路板尺寸

5、Arduino IDE示例程序

示例程序（UNO开发板）：点击下载

void setup(){
  pinMode(3, OUTPUT);
}

void loop(){
  digitalWrite(3,HIGH);
  delay(500);
  digitalWrite(3,LOW);
  delay(500);

}

示例程序（ESP32开发板—基于Python语言，不能用Arduino IDE上传代码)：

import machine
import time


pin2 = machine.Pin(2, machine.Pin.OUT)
while True:
    pin2.value(1)
    time.sleep_ms(500)
    pin2.value(0)
    time.sleep_ms(500)

6、米思齐 Mixly 示例程序（图形化语言）

示例程序（UNO开发板）：点击下载

示例程序（ESP32开发板）：点击下载

7、测试环境搭建

准备配件：

• HELLO STEM UNO R3 PRO 开发板 *1

• UNO R3P扩展板*1

• USB type-c 数据线 *1

• 直射激光射灯模块（HS-F03-L）*1

• PH2.0 3P双头端子线 *1

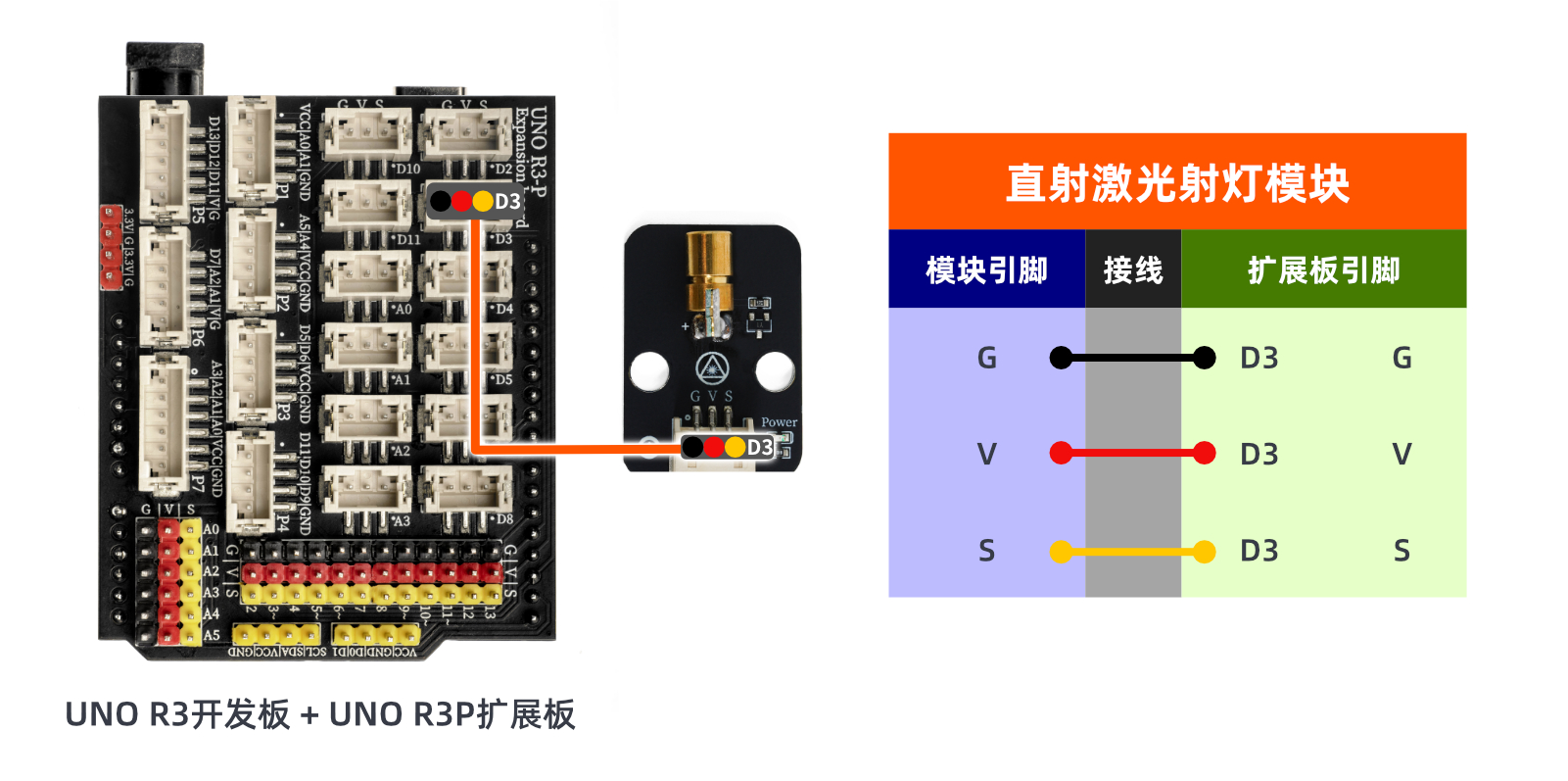

电路接线图：

8、视频教程

视频教程：点击查看

9、测试结论

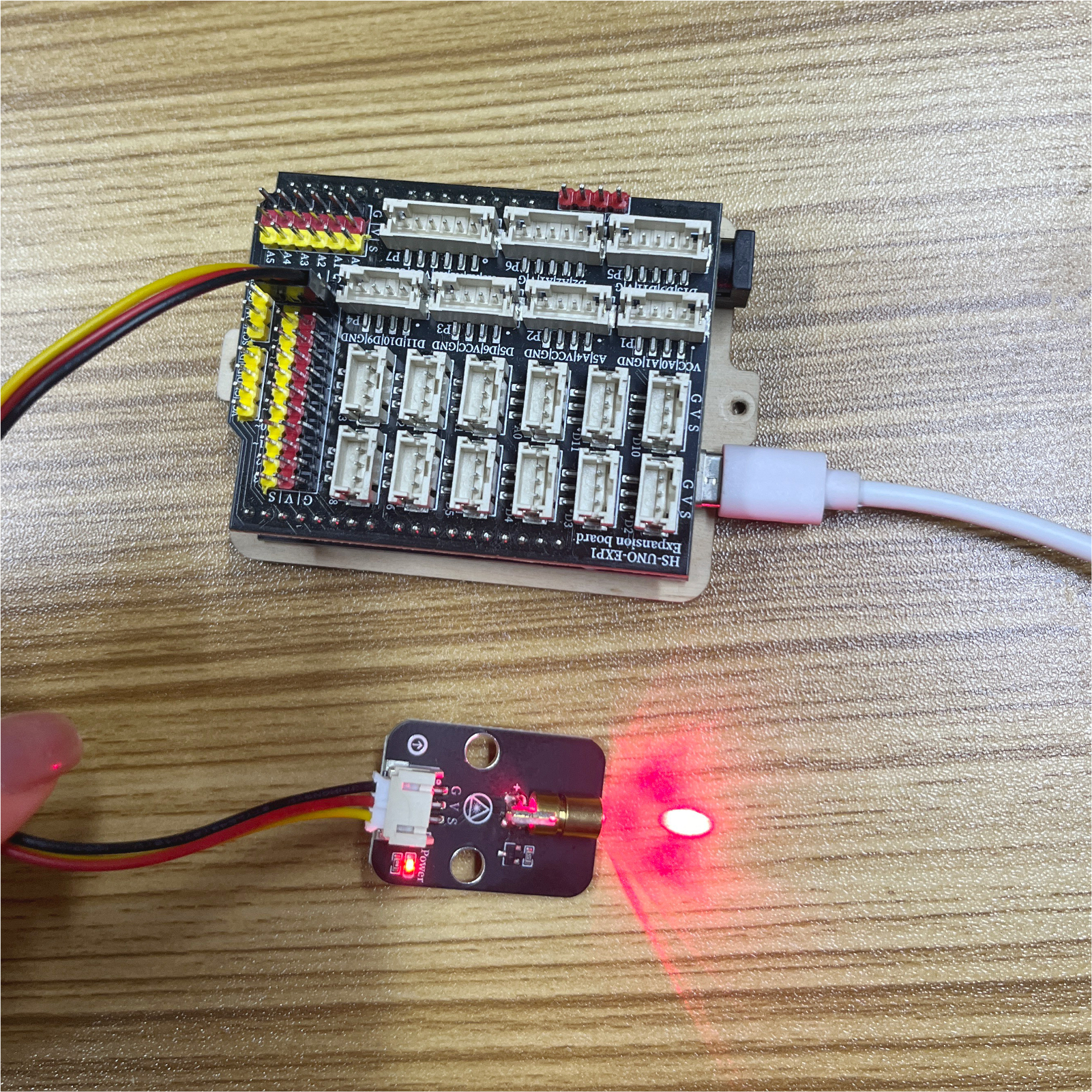

器件连接好线之后，将上述程序烧录到 Arduino UNO 开发板之后，将会发现 直线激光射灯会以 0.5 秒的频率闪烁，达到了我们想要的效果。
