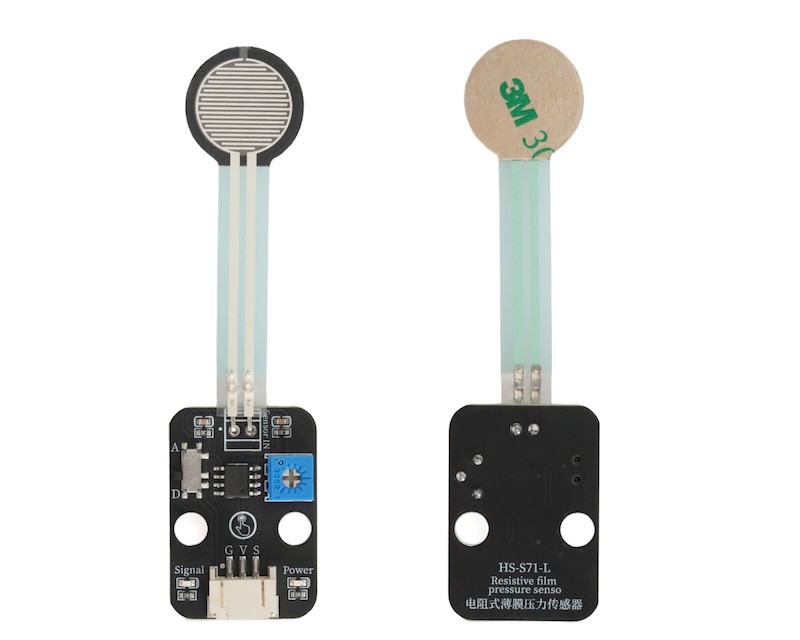

HS-S71-L 電阻式薄膜壓力傳感器

1、介紹

電阻式薄膜壓力感應器是一種基於電阻變化原理來感知壓力的裝置。基於壓阻效應：當壓力作用於傳感器表面時，敏感層的薄膜材料發生機械形變（壓縮或拉伸），導致材料內部的導電通路結構改變（如導電粒子間距變化、薄膜晶格畸變），從而使電阻值發生相應變化。通過測量電阻值的變化量，即可換算出所受壓力的大きさ。

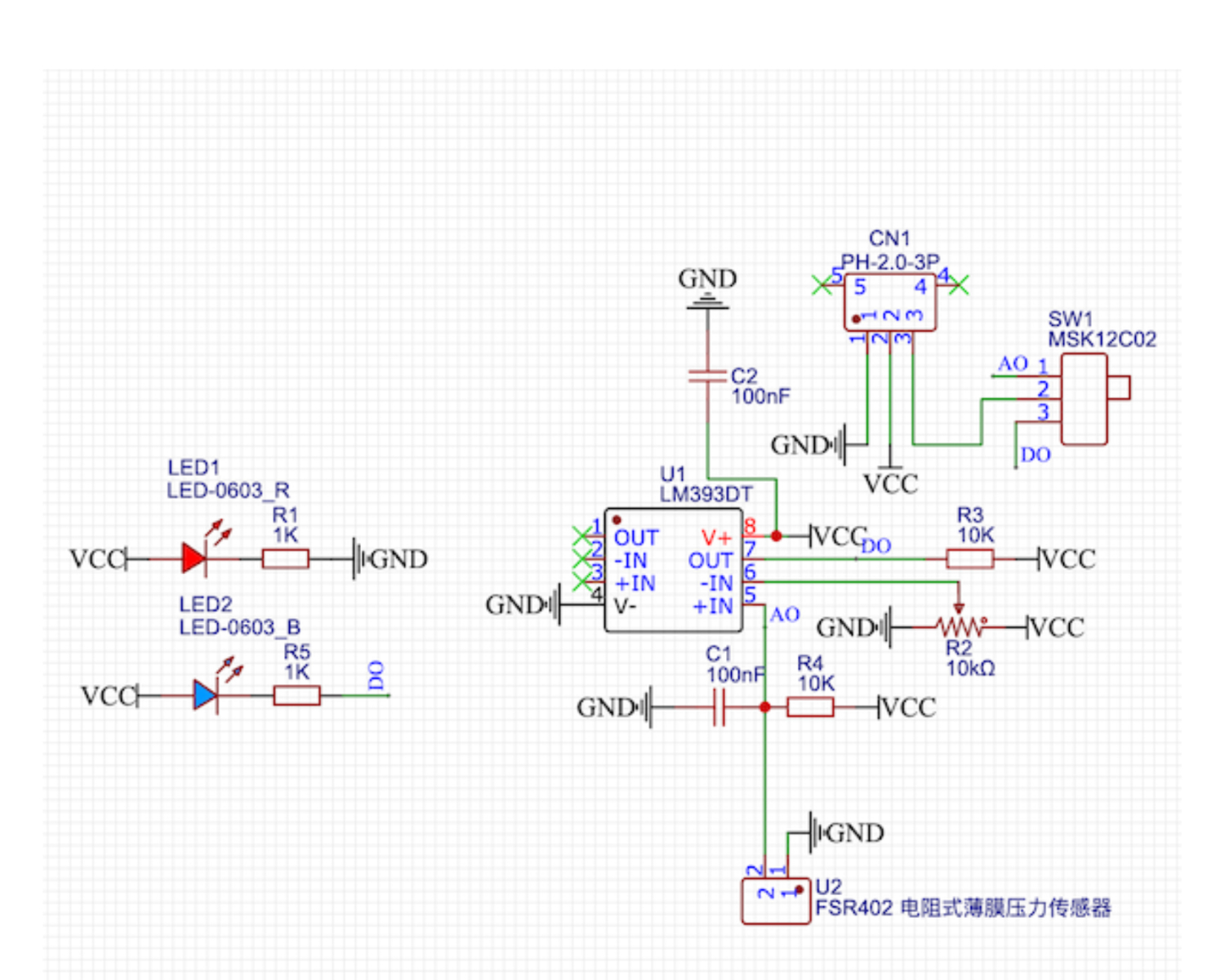

2、原理圖

3、模組參數

引腳名稱	描述
G	GND（電源輸入）
V	VCC (電源正級）
S	數字信號引腳

供電電壓：3.3V / 5V
連接方式：PH2.0 3P端子
安裝方式：樂高搭建

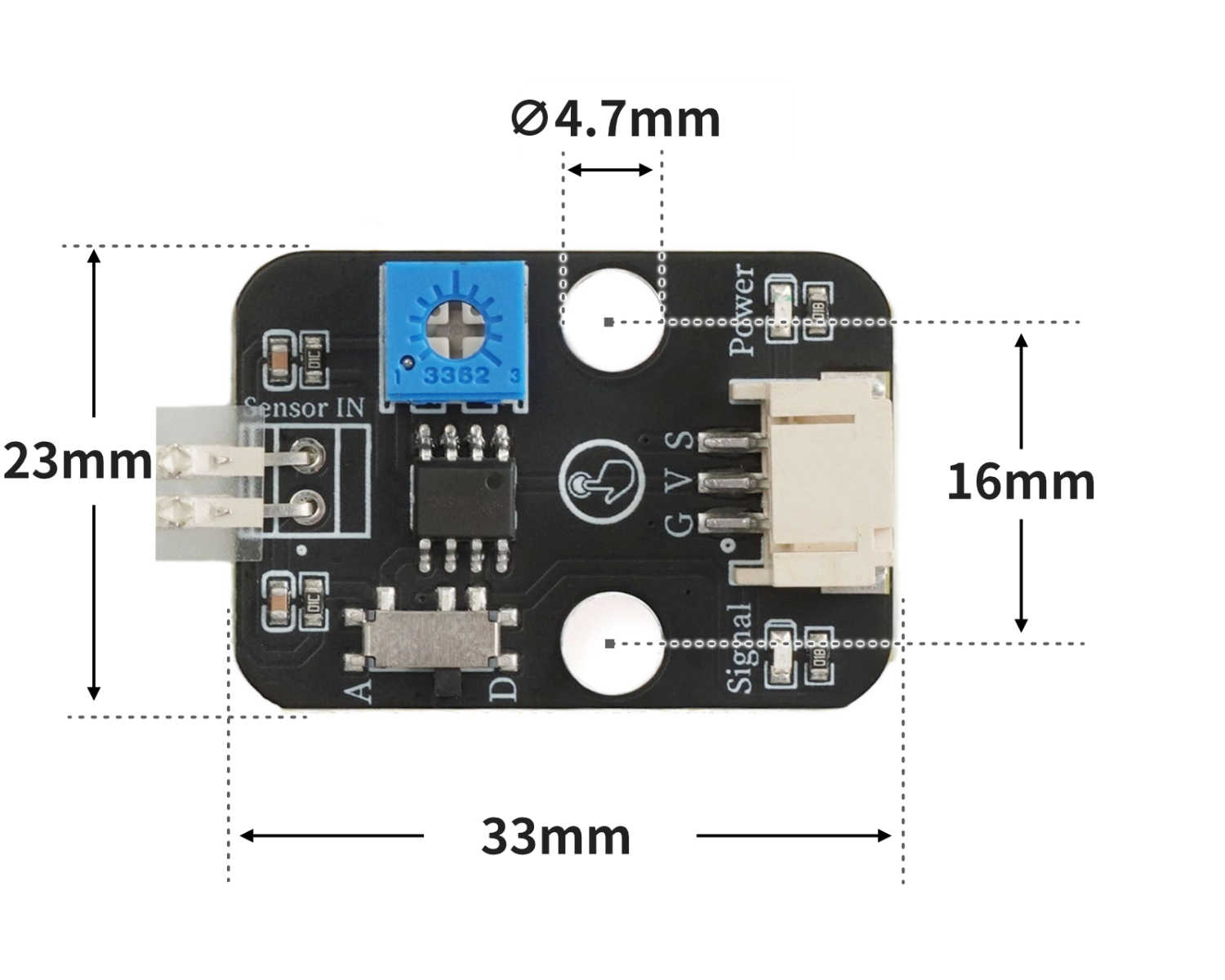

4、電路板尺寸

5、Arduino IDE示範程序

示範程式（UNO開發板）：點擊下載

void setup(){
  pinMode(2, INPUT);
  pinMode(3, OUTPUT);
}

void loop(){
  if (digitalRead(2) == LOW) {
    digitalWrite(3,HIGH);

  } else {
    digitalWrite(3,LOW);

  }

}

示例程序（ESP32開發板—基於Python語言，不能用Arduino IDE上傳代碼）：

import machine


pin4 = machine.Pin(4, machine.Pin.IN)
pin12 = machine.Pin(12, machine.Pin.OUT)
while True:
    if pin4.value() == 0:
        pin12.value(1)
    else:
        pin12.value(0)

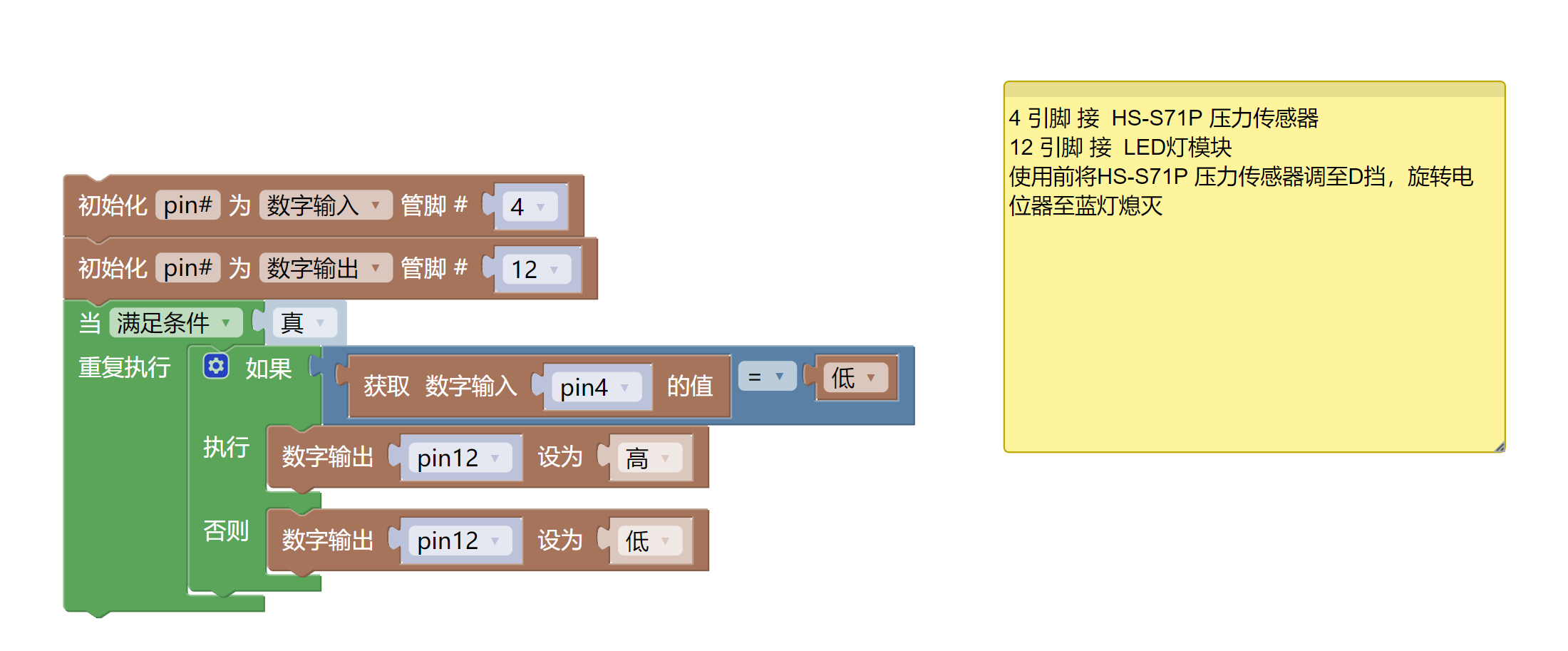

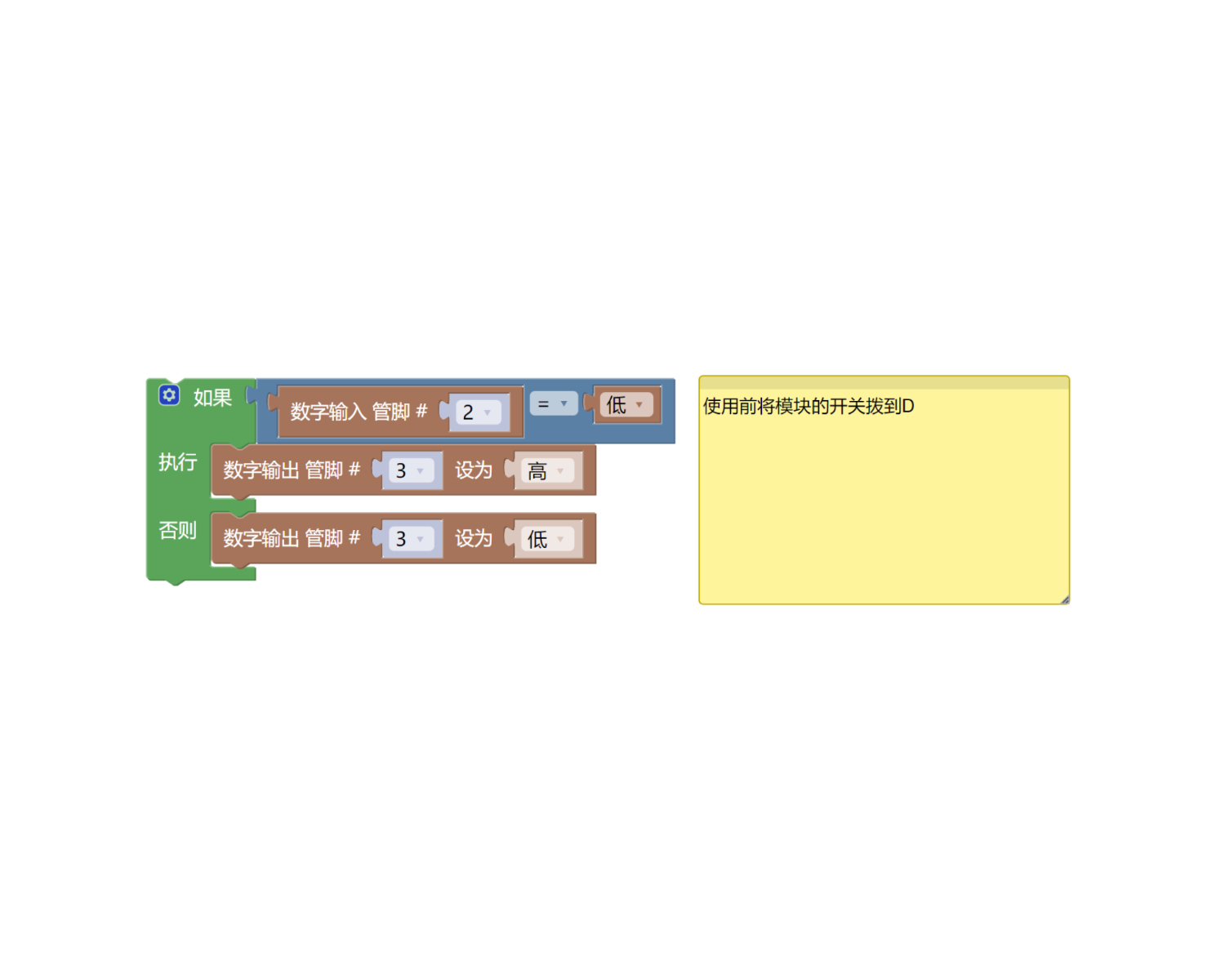

6、米思齊Mixly示例程式（圖形化語言）

示範程序（UNO開發板）：點擊下載

示範程序（ESP32開發板）：點擊下載

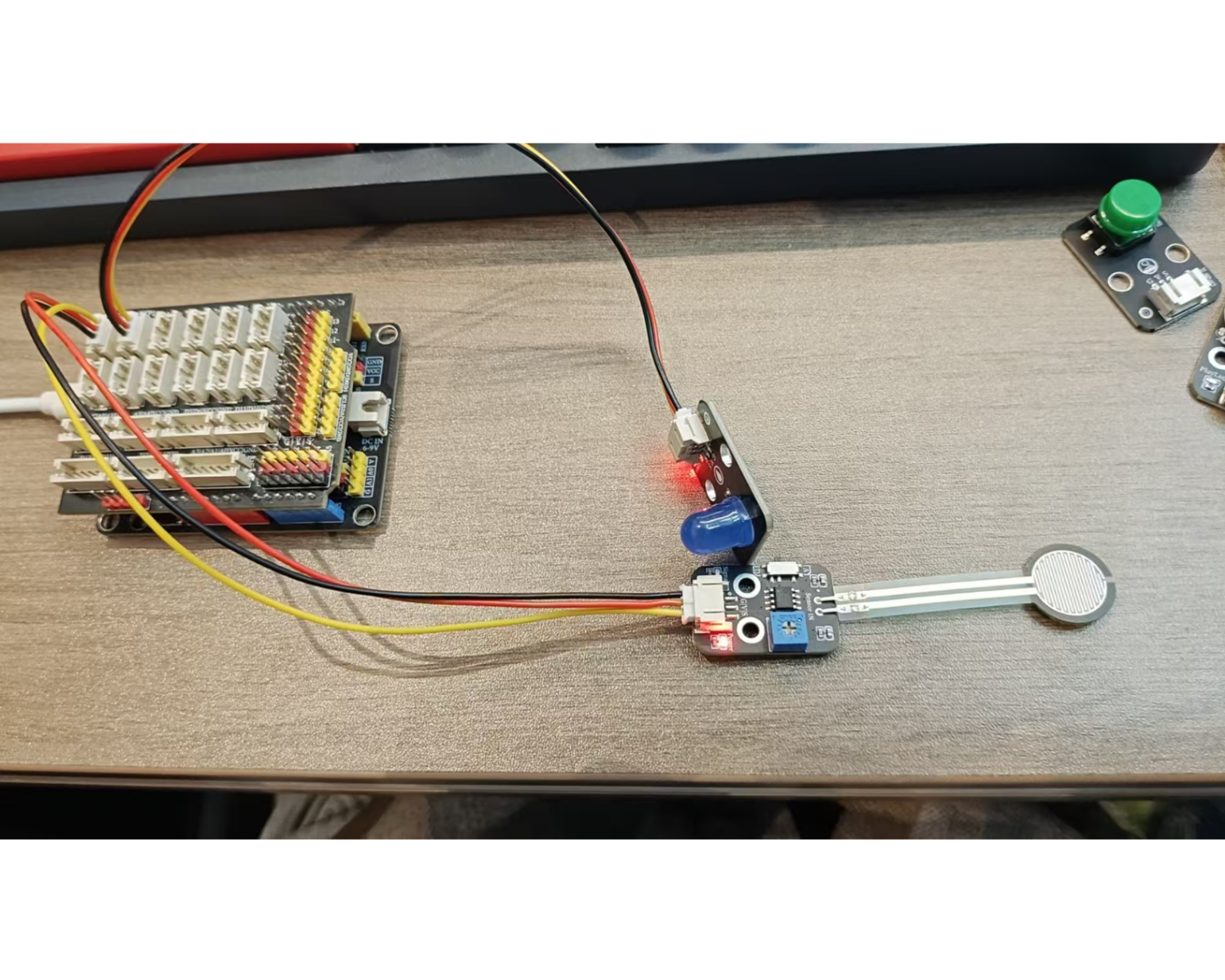

7、測試環境搭建

Arduino UNO 測試環境搭建

準備配件：

HELLO STEM UNO R3 PRO 開發板 *1
R3P 扩展板 *1
USB type-c 資料線 *1
壓力傳感器（HS-S71-L）*1
led燈模塊（HS-F08L） *1
PH2.0 3P雙頭端子線 *2 或 PH2.0 3P端子轉杜邦線 *2

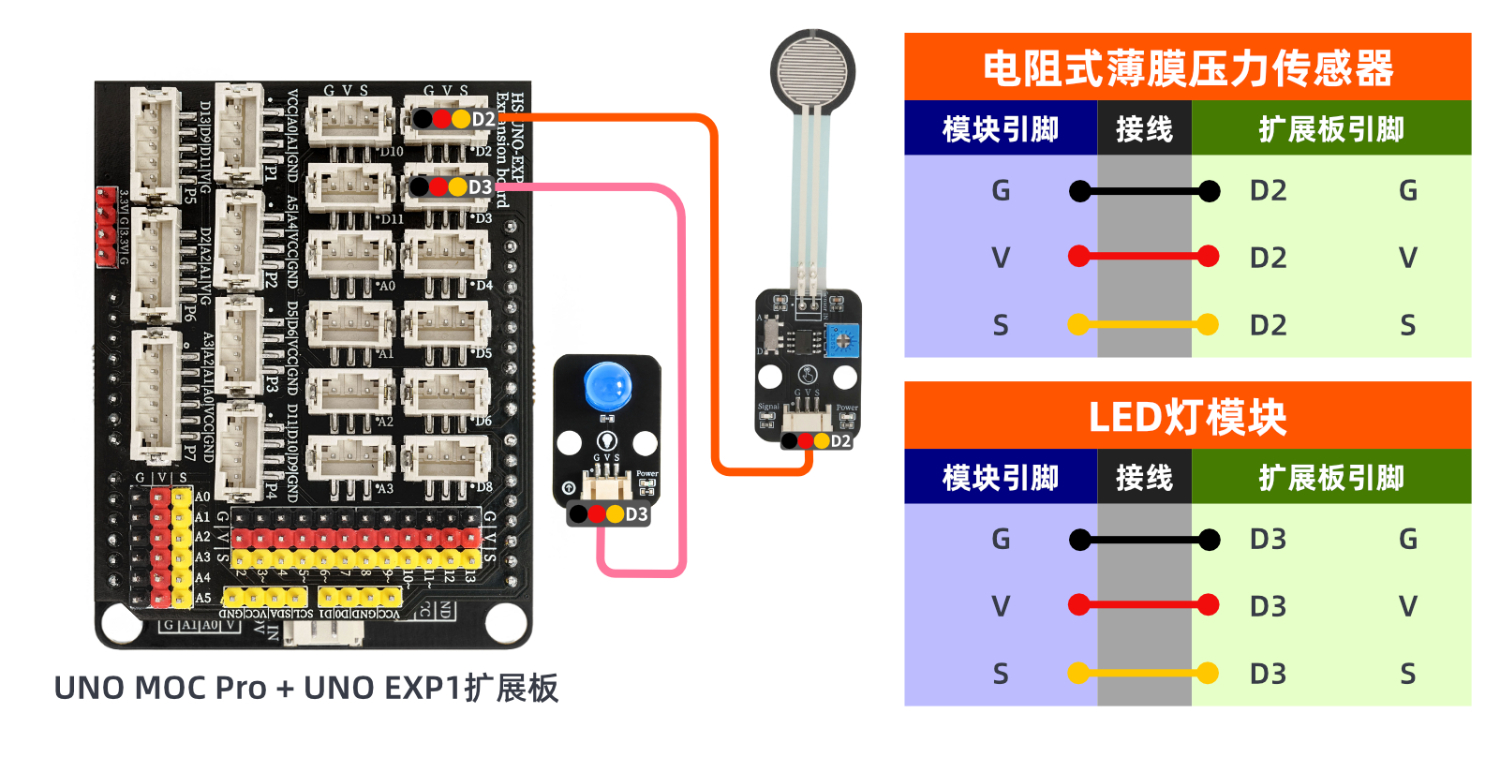

電路接線圖：

Micropython環境搭建
